OGEMRAY SW40 PbS Smart Relay 25A Spínací modul s meraním spotreby do 25 A a 6000 W, WiFi, Bluetooth

Podrobný popis

Modul ponúka jeden výstup do 25 A a 6000 W, teda pre jednofázové spotrebiče s vyšším príkonom. K tomu meria napätie aj prúd. Vyrába ho Ogemray a do ekosystému Shelly patrí cez program Powered by Shelly.

Je to pre vás?

• Áno, ak potrebujete inteligentne spínať veľký jednofázový spotrebič, napríklad bojler alebo priamotop.
• Áno, ak pri ňom chcete zároveň vidieť napätie aj odoberaný prúd.
• Áno, ak staviate na KNX. Modul podporuje KNXnet cez IP.
• Áno, ak vám pomôže opakovač Wi-Fi a brána pre zariadenia Bluetooth Low Energy v jednom kuse.
• Nie, ak máte tenké vodiče. Svorky sú na prierez 2,5 až 6 mm² a slabší vodič sa v nich poriadne neupne.
• Nie, ak spínate trojfázový spotrebič. Výstup je jednofázový.
• Nie, ak potrebujete modul do inštalačnej krabice. Tento sa montuje na stenu.

Hlavné vlastnosti

• jeden výstup do 25 A a 6000 W
• meranie napätia aj prúdu
• jeden vstup S1 s voliteľnou konfiguráciou
• ochrana proti prepätiu so samočinným návratom
• ochrana proti preťaženiu
• veľké svorky pre vodič 2,5 až 6 mm²
• Wi-Fi a Bluetooth 5.0
• funguje ako opakovač Wi-Fi a ako BLE gateway
• skriptovanie, MQTT, WebSocket, HTTPS, UDP a TLS s vlastnými certifikátmi
• podpora komunikácie KNXnet cez IP
• v balení hmoždinky a držiak na stenu

Čo produkt dokáže

Modul spína jeden okruh a zároveň meria napätie a prúd. Zabudovaný voltmeter aj ampérmeter pre striedavý prúd ukazujú napätie aj odber, nielen stav zopnuté a rozopnuté. Chráni sa sám: pri prepätí odpojí a po pominutí príčiny sa vráti späť bez zásahu, a k tomu má ochranu proti prekročeniu výkonu. Vstup S1 sa dá nakonfigurovať podľa potreby a ovláda výstup L1.

Ovládanie a komunikácia

Okrem Wi-Fi v pásme 2,4 GHz podporuje Bluetooth vo verzii 5.0. Sám pritom pomáha sieti dvoma spôsobmi: pracuje ako opakovač Wi-Fi a ako brána pre zariadenia Bluetooth Low Energy. Firmvér zvládne skriptovanie, webhooky, MQTT, WebSocket, HTTPS, UDP a šifrovanie TLS vrátane vlastných certifikátov. Podporuje aj komunikáciu KNXnet cez IP a virtuálne komponenty. K dispozícii je dvadsať plánov a dvadsať webhookov po piatich adresách.

Inštalácia a použitie

Modul meria 60 x 51,4 x 24 mm, váži 52 g a montuje sa na stenu, hmoždinky aj držiak sú súčasťou balenia. Rozdelenie svoriek nájdete nižšie v samostatnej tabuľke.

Do svoriek patrí vodič s prierezom 2,5 až 6 mm² odizolovaný na 6 až 7 mm, uťahovací moment je najviac 0,4 Nm. Napájanie je 110 až 240 V AC pri 50/60 Hz a vlastná spotreba pod 1,2 W. Prevádzková teplota je -20 až 40 °C pri vlhkosti 30 až 70 % RH.

Vybavenie

Pod plastovým krytom sedí rovnaká elektronika, akú poznáte z modulov Shelly, a to je pri výrobku inej značky hlavná informácia.

• Procesor ESP-Shelly-C38F s 8 MB pamäte flash. Odtiaľ pochádza priestor na skripty a na virtuálne komponenty.
• Wi-Fi podľa 802.11 b/g/n v pásme 2412 až 2472 MHz s vysielacím výkonom pod 20 dBm.
• Dosah Wi-Fi až 30 m vnútri budovy a až 50 m vo voľnom priestore, podľa miestnych podmienok.
• Bluetooth 5.0 v pásme 2402 až 2480 MHz s výkonom pod 4 dBm, dosah 10 m vnútri a 30 m vonku.
• Šifrovanie. Výrobca ho uvádza ako samostatnú vlastnosť firmvéru, vedľa TLS s vlastnými certifikátmi.
• Virtuálne komponenty. V zariadení sa dajú vytvoriť prvky, ktoré fyzicky neexistujú, a pracovať s nimi v automatizáciách.
• Kryt z plastu, rozmery 60 x 51,4 x 24 mm, hmotnosť 52 g.
• Hmoždinky a držiak na stenu v balení. Modul nepotrebuje inštalačnú krabicu ani DIN lištu.
• Nadmorská výška do 2000 m podľa údajov výrobcu.

Čo si ešte pripraviť

• Elektrikára s príslušnou kvalifikáciou. Ide o pevnú inštaláciu na sieťovom napätí a o prúdy, pri ktorých sa chyba neodpúšťa.
• Vodič s prierezom 2,5 až 6 mm² odizolovaný na 6 až 7 mm. Ak už je okruh hotový z tenšieho vodiča, modul naň nesadne.
• Skrutkovač s momentom do 0,4 Nm. Výrobca to uvádza ako hornú hranicu, nie ako odporúčanie.
• Miesto na stene v suchom vnútornom priestore, s teplotou -20 až 40 °C a vlhkosťou 30 až 70 % RH. Hmoždinky a držiak sú v balení.
• Sieť Wi-Fi v pásme 2,4 GHz. Modul pracuje podľa 802.11 b/g/n, teda nie na 5 GHz.
• Štítok spínaného spotrebiča. Porovnajte jeho príkon s hranicou 25 A a 6000 W skôr, než sa modul zapojí.

Kde nájde využitie

• bojler alebo zásobníkový ohrievač vody
• priamovykurovacie alebo elektrické vykurovacie teleso
• stroj v dielni s vyšším príkonom
• okruh, pri ktorom chcete poznať spotrebu aj ho ovládať
• inštalácia napojená na systém KNX cez IP

Dôležité pred nákupom

• Vyrába ho Ogemray, nie Shelly. Do ekosystému patrí cez program Powered by Shelly, dovozcom je Shelly Europe.
• Svorky sú na vodič 2,5 až 6 mm². To je iný rozsah než pri bežných moduloch Shelly, kde býva 0,5 až 2,5 mm².
• Maximum je 25 A pri 240 V, teda 6000 W. Ide o jednofázový výstup.
• Modul sa montuje na stenu, hmoždinky aj držiak sú v balení.
• Bluetooth je vo verzii 5.0.
• Prevádzková teplota je -20 až 40 °C a vlhkosť 30 až 70 % RH.
• Meranie slúži na prehľad o spotrebe, nie na fakturáciu.
• Modul patrí do suchých vnútorných priestorov.
• Inštaláciu smie vykonať len osoba s príslušnou elektrotechnickou kvalifikáciou.

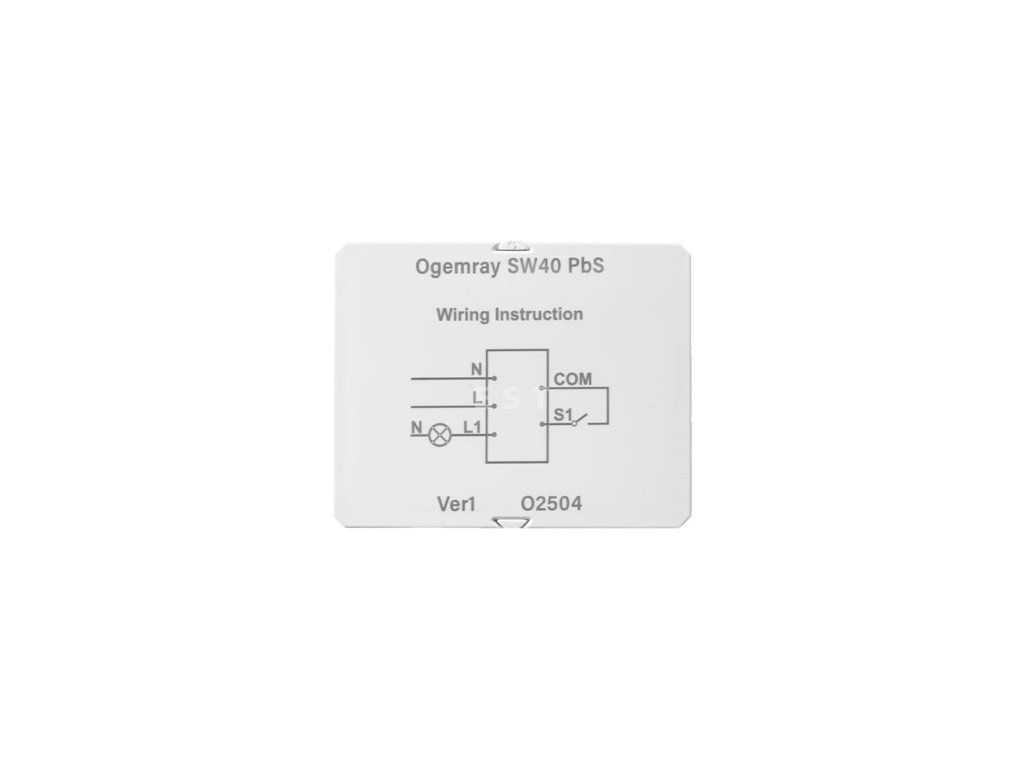

Pripojovacie svorky

Svorky sú štyri a dve z nich sa dajú ľahko zameniť. Rozdiel medzi L a L1 je rozdiel medzi prívodom a záťažou.

🔑 Prierez je tu dôvodom, prečo sa modul nedá nasadiť na akýkoľvek okruh. Svorky začínajú tam, kde bežné moduly Shelly končia. Pri tenkom vodiči zvážte iný model, pri hrubom je to naopak výhoda.

Časté otázky

Utiahne bojler?
Na jednom výstupe je to 25 A a 6000 W. Porovnajte to so štítkom konkrétneho spotrebiča.

Je to výrobok Shelly?
Vyrába ho Ogemray a do ekosystému Shelly patrí cez program Powered by Shelly. Dovozcom je Shelly Europe.

Aký hrubý vodič doň patrí?
Prierez 2,5 až 6 mm², odizolovaný na 6 až 7 mm.

Kam sa montuje?
Na stenu. Hmoždinky a držiak sú v balení.

Zvládne KNX?
Áno, podporuje komunikáciu KNXnet cez IP.

Posilní mi Wi-Fi?
Áno, pracuje ako opakovač Wi-Fi a zároveň ako brána pre zariadenia Bluetooth Low Energy.

Ogemray 25A alebo Shelly 1PM Gen4?

Obidva moduly spínajú jeden okruh a merajú spotrebu. Líšia sa v tom, aký veľký ten okruh smie byť, a v tom, čo vedia navyše.

Ogemray 25A zvoľte, keď spínate bojler, priamotop alebo iný veľký jednofázový spotrebič a okruh je vedený hrubým vodičom. Shelly 1PM Gen4 zvoľte pri bežných okruhoch do 16 A, pri tenších vodičoch, pri napájaní z jednosmerného zdroja alebo keď potrebujete Zigbee. Prázdne políčka v tabuľke znamenajú, že výrobca o tej vlastnosti pri danom module mlčí, nie že ju zariadenie určite nemá.
