SHELLY Wave 1PM Mini LR Spínací modul 8 A s meraním spotreby, Z-Wave Long Range

Podrobný popis

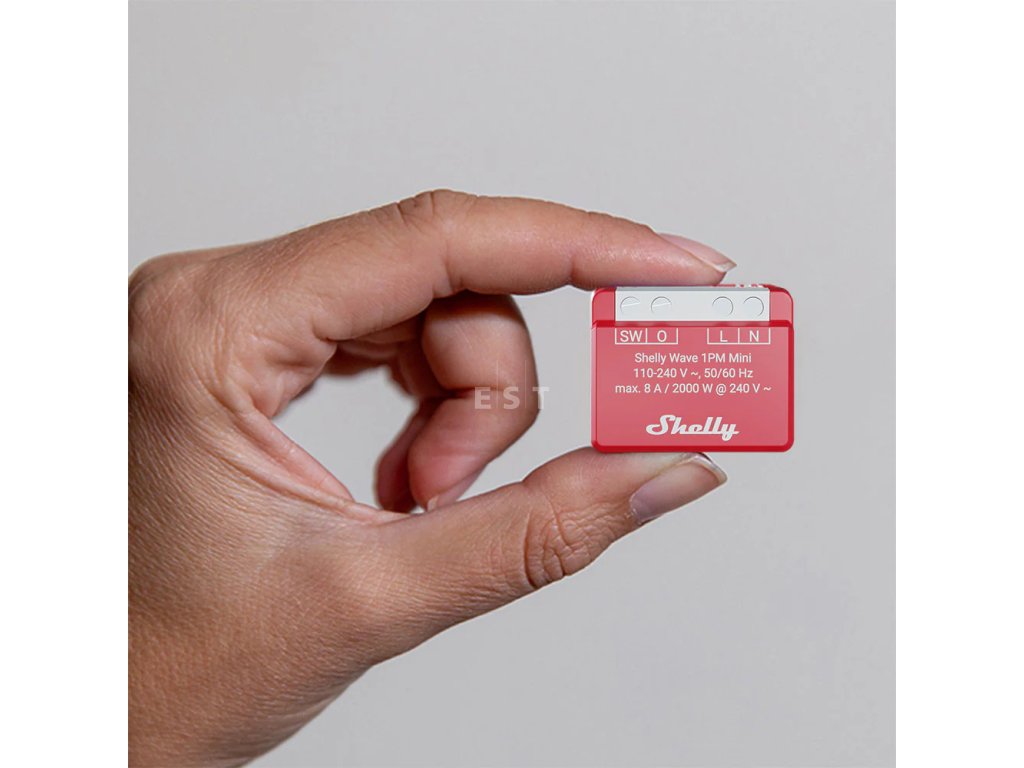

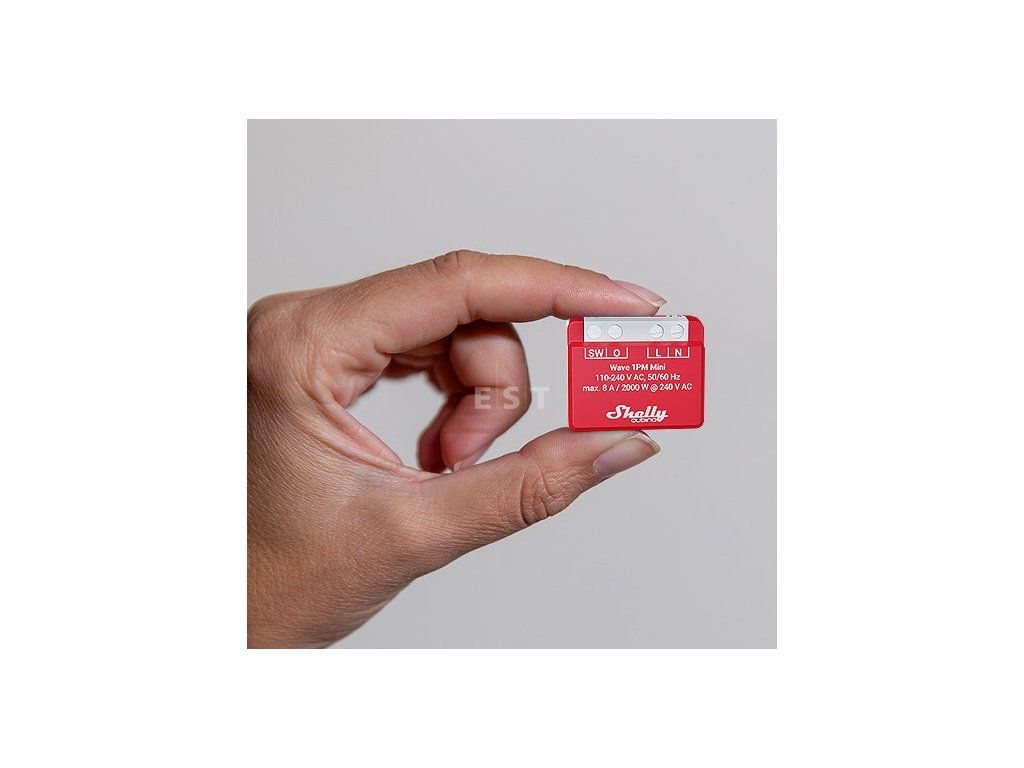

Shelly Wave 1PM Mini LR je spínací modul s rozmermi 29 x 35 x 16 mm, ktorý sa schová do inštalačnej krabice za vypínač. Zopne jeden okruh do 8 A a zároveň meria, koľko pripojený spotrebič odoberá. Do systému sa hlási protokolom Z-Wave, buď klasickou sieťou mesh, alebo sieťou Long Range, kde hovorí priamo s bránou. Objednávací kód QTSW-0A1P8EU.

Je to pre vás?

Áno, ak

• chcete ovládať jeden svetelný okruh alebo spotrebič do 8 A a súčasne vidieť jeho príkon vo wattoch aj spotrebu v kWh
• máte v krabici fázový aj nulový vodič a málo miesta, modul váži 18 g
• vaša brána zvláda Z-Wave Long Range a chcete modul pripojiť priamo k nej na 864 MHz
• chcete na stene ponechať doterajší vypínač, modul počíta so spínačom aj s tlačidlom
• hľadáte meranie bez samostatnej meracej jednotky, watty aj kilowatthodiny hlási modul sám

Nie, zvoľte iný model, ak

• potrebujete spínať viac než 8 A, na 16 A je Shelly Wave 1PM LR
• chcete spínať jednosmernú záťaž, rozsah 30 V a 10 A jednosmerných má tiež Shelly Wave 1PM LR
• ovládate roletu, žalúziu alebo markízu, obojsmerný motor riadi Shelly Wave Shutter LR
• počítate s tým, že modul bude v sieti Long Range preposielať signál susedným prvkom, ako opakovač pracuje len v sieti mesh
• vaša brána Long Range nevie, potom modul pridajte do siete mesh na 868,4 MHz

Hlavné vlastnosti

• 1 reléový výstup s meraním výkonu na skrutkovej svorke
• max. 8 A a 2000 W pri 240 V
• vstupné napätie 110 až 240 V, 50/60 Hz, vlastná spotreba pod 0,3 W
• rozmery 29 x 35 x 16 mm, hmotnosť 18 g
• Long Range na 864 MHz s dosahom až 80 m vnútri a 1000 m vonku
• sieť mesh na 868,4 MHz s dosahom až 40 m vnútri
• procesor Z-Wave S800 a zabezpečenie až S2 Authenticated
• trvale aktívna ochrana proti prehriatiu, nadprúdu i prepätiu
• svorky pre vodič 0,2 až 2,5 mm², plný aj lanko s dutinkou

Čo produkt dokáže

Modul spína záťaž na svorke O a meria jej príkon vo wattoch. Bráne ho posiela podľa dvoch pravidiel súčasne. Parameter 36 určuje, o koľko percent sa musí príkon zmeniť, vo východiskovom nastavení o 50 %, a parameter 39 stráži najkratší odstup medzi hláseniami, vo východiskovom nastavení 30 s. Spotrebu v kWh si modul dopočítava z meraného výkonu v čase a hlási ju po každom prírastku 0,1 kWh. Nameranú energiu ukladá do pamäte vo chvíli, keď rozpozná stratu napájania, takže výpadok ju nezmaže. Vynulovať sa dá továrenským resetom alebo príkazom z brány, tlačidlom S nie, a aktualizácia firmvéru cez OTA uloženú hodnotu nemení. Výstup sa vie sám zapnúť aj vypnúť po nastavenom čase, parametre 19 a 20 pracujú podľa parametra 25 v sekundách alebo v milisekundách. Parameter 23 prepína správanie kontaktu medzi NO a NC, takže výstup môže byť pod napätím vo vypnutom stave a bez napätia v zapnutom. Vo východiskovom nastavení platí NO.

Ovládanie a komunikácia

Na svorku SW sa pripojí spínač alebo tlačidlo. Východisková hodnota parametra 1 počíta s prepínačom, keď každé prehodenie zmení stav výstupu na opačný. Hodnotou 0 sa zo vstupu stane tlačidlo, hodnotou 1 spínač so stavovou logikou, keď zopnutý kontakt znamená zapnuté. Pri tlačidle platí, že dve stlačenia rýchlejšie než za 500 ms modul vyhodnotí ako dvojstlačenie a odošle povel do asociačných skupín 2 a 3. Do každej skupiny sa zmestí najviac 9 uzlov, počet je pevný, a pre oneskorenia v sieti sa odporúča zostať do piatich. Skupina 1 Lifeline hlási bráne stav LED, zmenu stavu výstupu, upozornenie na prehriatie, nadprúd aj prepätie a namerané hodnoty. Skupiny 2 a 3 pracujú len v sieti mesh, v Long Range zostane Lifeline sama. Hlásenie stavu On a Off, stavu vstupu SW, wattov aj kilowatthodín je overené pre Home Assistant, Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo a Cozify. SmartThings k tomu potrebuje ovládač Shelly Wave edge driver. Homee Cube Gen 5 vie výstup zapnúť a vypnúť z aplikácie, hlásenie vstupu SW, wattov a kilowatthodín na ňom nefunguje.

Inštalácia a použitie

Modul sa montuje do inštalačnej krabice v stene. Napájanie ide na svorky N a L, záťaž sa pripojí medzi svorku O a nulový vodič a spínač sa zapojí medzi svorku SW a svorku L. Skrutkové svorky prijmú vodič 0,2 až 2,5 mm², odizoluje sa 6 až 7 mm a uťahovací moment je 0,4 Nm. Pripojenie do siete musí urobiť kvalifikovaný elektrikár, a než sa do zapojenia siahne, treba overiť, že na svorkách nie je napätie. Záťažový obvod musí byť istený ističom podľa EN 60898-1 s charakteristikou B alebo C, menovitým prúdom najviac 10 A, skratovou odolnosťou najmenej 6 kA a triedou obmedzenia energie 3. Vodiče majú mať izoláciu s tepelnou odolnosťou najmenej PVC T105 °C. Anténa sa nesmie skracovať ani inak upravovať a má zostať od kovových prvkov čo najďalej. Prevádzková teplota siaha od -20 do 40 °C, vlhkosť od 30 do 70 % a nadmorská výška až 2000 m.

Čo si ešte pripraviť

• Bránu Z-Wave s podporou Long Range. Bez nej modul nenastavíte a topológiu Long Range nevyužijete.
• Telefón s čítačkou kódov QR. V Long Range je SmartStart jediná cesta, ako modul do siete dostať.
• Kartičku s kódom DSK. Je v balení, druhý štítok je na boku modulu. Bez kódu PIN sa pridanie so zabezpečením S2 nedokončí.
• Istič vedenia 10 A s charakteristikou B alebo C, skratovou vypínacou schopnosťou od 6 kA a v triede obmedzenia energie 3.
• Inštalačnú krabicu s voľným miestom na modul s rozmerom 29 x 35 x 16 mm.
• Vodiče s prierezom 0,2 až 2,5 mm², odizolované na 6 až 7 mm. Dutinky na lankové vodiče sú vhodné.
• Člen RC k indukčnej záťaži, teda k motorom, ventilátorom a vysávačom.
• Elektrikára. Modul sa pripája na sieťové napätie.

Kde nájde využitie

• svetelné okruhy, kde sa z nulového odberu pozná vyhorený zdroj
• domácnosť, kde chcete vedieť, ktoré miestnosti spotrebujú na osvetlenie najviac
• stropný ventilátor alebo infražiarič, kde sa hodí časový plán aj pohľad na odber
• plánovanie prevádzky spotrebičov na hodiny s nižším zaťažením siete
• kancelárie a prevádzky, kde sa zdieľaná technika vypína po pracovnej dobe
• svetelné zóny s vyhodnotením spotreby po skupinách a preventívna údržba podľa neobvyklého priebehu odberu
• závlahové a obehové čerpadlá alebo okruhy napájané z meniča a batérie

Dôležité pred nákupom

• Topológia sa volí raz, pri pridávaní do siete. Mesh a Long Range nebežia súčasne, zmena znamená modul zo siete odobrať a pridať znova.
• V Long Range sa modul pridáva jedine načítaním QR kódu SmartStart. Pridanie tlačidlom S aj trojitým prehodením spínača je určené len pre sieť mesh.
• Brána musí Long Range podporovať. Ak ho nevie, pridajte modul do siete mesh na 868,4 MHz.
• Kód PIN, teda prvých päť podčiarknutých číslic kľúča DSK, je na štítku na bočnej strane modulu aj na kartičke v balení. Na pridanie so zabezpečením S2 je nutný, kartičku preto uschovajte.
• Asociačné skupiny 2 a 3 pracujú len v sieti mesh. V Long Range si modul ponechá skupinu 1 Lifeline, cez ktorú hlási bráne stav aj namerané hodnoty.
• Ako opakovač modul pracuje len v sieti mesh. V režime Long Range hovorí priamo s bránou.
• Platia obe medze naraz, prúd 8 A aj výkon 2000 W pri 240 V. Rozhoduje tá, ku ktorej sa záťaž priblíži skôr.
• Odporovú a kapacitnú záťaž modul spína priamo. Pri indukčných spotrebičoch, ako sú motory, ventilátory a vysávače, sa paralelne k spotrebiču pripája člen RC s hodnotami 0,1 µF, 100 Ω, 1/2 W a 600 V.
• Nadprúdová ochrana vypne výstup, len čo prúd prekročí 8 A o 10 % dlhšie než 5 s. Rovnako reaguje teplota nad 80 °C a pri bežnom sieťovom napätí 230 V aj napätie nad 278 V. Ochrany sú trvale aktívne a nedajú sa vypnúť.
• Modul patrí do inštalačnej krabice a nesmie zvlhnúť.
• Ku svorkám vstupov a výstupov sa nesmú pripájať obvody SELV ani PELV.
• Odstup hlásení kratší než 30 s v parametri 39 môže sieť Z-Wave zahltiť a spomaliť odozvu všetkých prvkov.
• Modul sa ovláda bránou Z-Wave, tá je nutná na diaľkové ovládanie aj na nastavenie parametrov.

Pripojovacie svorky

Časté otázky

Pridám modul do siete Long Range tlačidlom S?
Nie. V Long Range slúži na pridanie jedine SmartStart, teda načítanie QR kódu bránou. Odobrať modul zo siete tlačidlom S naopak ide v oboch režimoch.

Môžem neskôr prejsť z mesh na Long Range?
Topológia sa volí pri pridávaní do siete. Zmena znamená modul odobrať a pridať znova už v druhom režime.

Utiahne modul trvale 2000 W?
Modul je na 2000 W pri 240 V dimenzovaný a súčasne nesmie byť prekročený prúd 8 A. Nadprúdová ochrana vypne výstup, len čo prúd presiahne 8 A o 10 % dlhšie než 5 s.

Ako vynulujem namerané kilowatthodiny?
Továrenským resetom alebo príkazom z brány, tlačidlom S nie. Aktualizácia firmvéru cez OTA uloženú hodnotu nemení.

Čo urobí modul po výpadku prúdu?
Nabehne do jednej sekundy a výstup vráti do stavu daného parametrom 17 a vo východiskovom nastavení do posledného známeho. Neplatí to, keď je parameter 1 nastavený na hodnotu 1, teda na spínač so stavovou logikou.

Funguje modul s klasickým vypínačom na stene?
Áno, východisková hodnota parametra 1 počíta s prepínačom. Tlačidlo sa nastaví hodnotou 0 v tom istom parametri.

Uvidím spotrebu v Home Assistante?
Áno. Hlásenie stavu aj wattov a kilowatthodín je overené aj pre Fibaro HC 3, Homey, Homee Cube Gen 7, Vera Ezlo a Cozify, SmartThings k tomu potrebuje ovládač Shelly Wave edge driver.

Ako modul vrátim do továrenského nastavenia?
Tlačidlom S kedykoľvek. Podržte ho do modrej, krátkymi stlačeniami prejdite na červenú a znova podržte. Spínačom ide reset len do jednej minúty po pripojení napájania, päťnásobným prehodením do troch sekúnd.

Shelly Wave 1PM Mini LR alebo Shelly Wave 1PM LR?

Wave 1PM Mini LR zvoľte, keď je v krabici málo miesta a okruh nepresiahne 8 A. Wave 1PM LR zvoľte, keď potrebujete 16 A alebo spínať jednosmerný okruh 30 V a 10 A.
