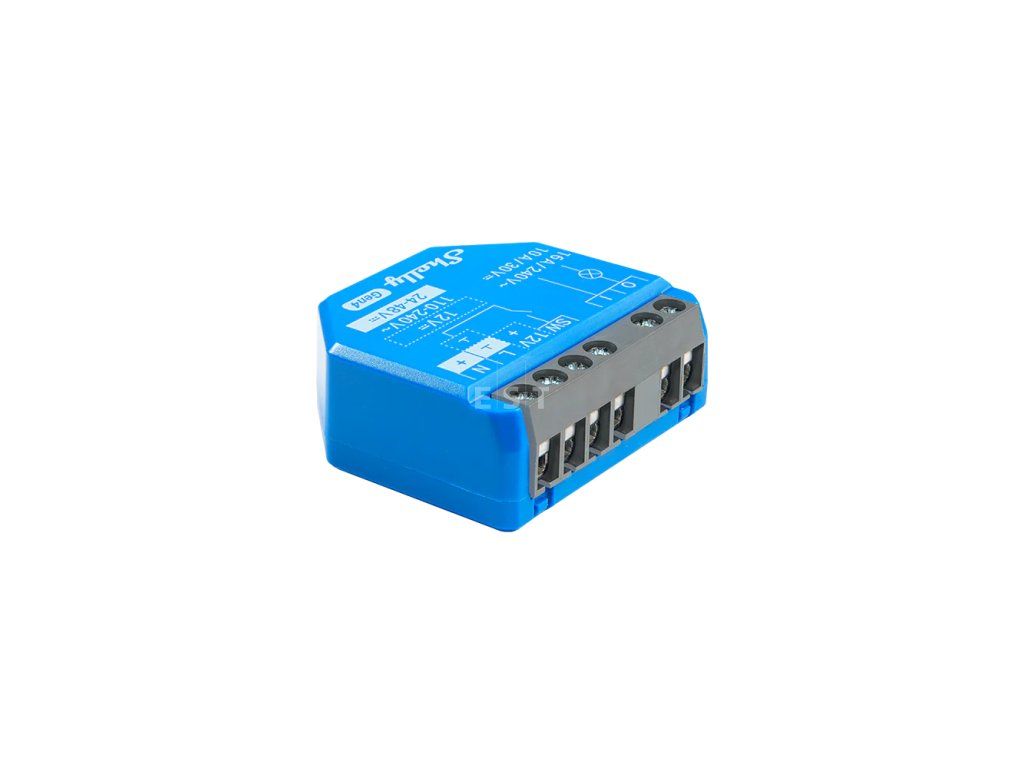

SHELLY 1 Gen4 Spínací modul s bezpotenciálovým kontaktom 16 A, WiFi, Bluetooth, Zigbee, Matter

Podrobný popis

Bezpotenciálový kontakt znamená, že modul spína cudzí obvod a neprenáša doň vlastné napätie. Shelly 1 Gen4 sa s ním zmestí do inštalačnej krabice a podporuje tri bezdrôtové protokoly, Wi-Fi, Bluetooth a Zigbee.

Je to pre vás?

• Áno, ak potrebujete spínať obvod s vlastným napätím.
• Áno, ak si chcete nechať otvorenú voľbu medzi Matterom a Zigbee.
• Nie, ak chcete aj merať spotrebu. Tento model meranie nemá, vnútri je len teplotný snímač.

Hlavné vlastnosti

• jeden reléový výstup s bezpotenciálovým kontaktom
• 16 A pri 240 V striedavých a 10 A pri 30 V jednosmerných
• tri možnosti napájania: 110 až 240 V AC, 24 až 48 V DC a 12 V DC
• vlastná spotreba pod 1 W
• vstup SW pre vypínač a svorky I a O pre spínaný obvod
• Wi-Fi 802.11 b/g/n/ax, teda aj štandard ax
• Bluetooth 5 LE
• Zigbee 3.0 s funkciou opakovača, dosah do 100 m vnútri a 300 m vonku
• kompatibilita s Matterom, prepínanie profilu tlačidlom
• svorky pre vodič 0,5 až 4 mm²

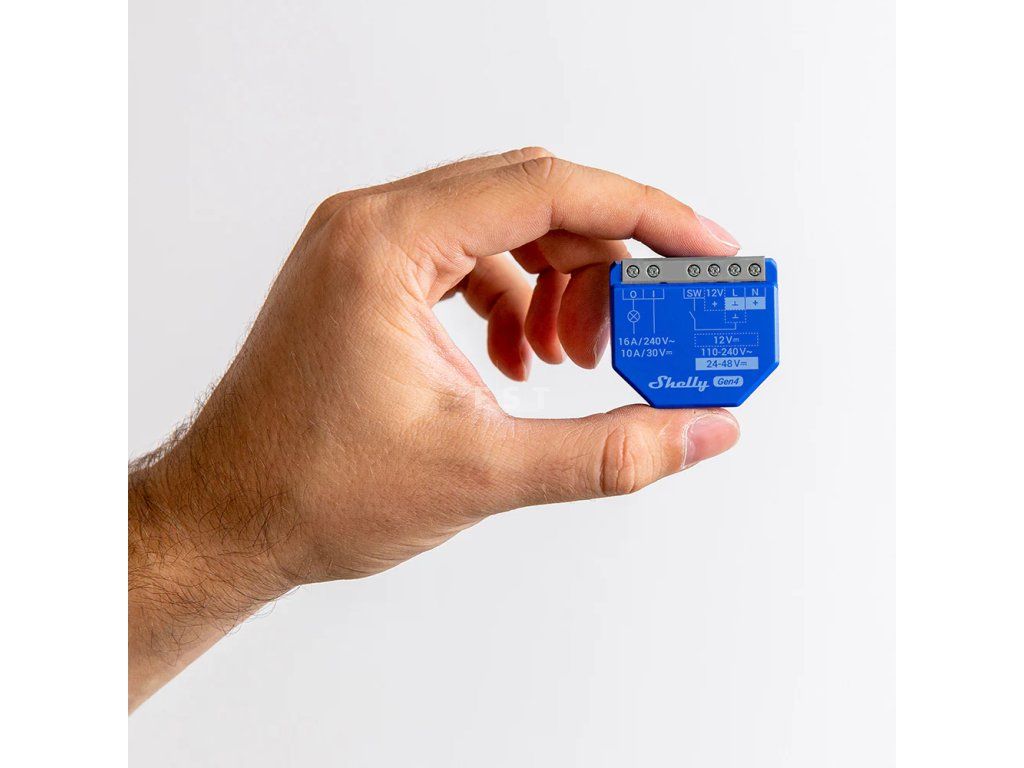

• rozmery 37 x 42 x 16 mm a hmotnosť 26 g

Čo produkt dokáže

Výstup je bezpotenciálový, takže cezeň preženiete napätie podľa potreby spínaného zariadenia, nie to, z ktorého sa modul napája. Ovládací vstup pre vypínač je svorka SW, samotný spínaný obvod sa pripája na svorky I a O. Podporované záťaže sa delia do troch skupín: odporové ako žiarovky a vykurovacie telesá, kapacitné ako kondenzátorové batérie, elektronické zariadenia a rozbehové kondenzátory motorov, a indukčné, pri ktorých je použitie podmienené RC odrušovacím členom. Do tretej skupiny radí drivery LED, transformátory, ventilátory, chladničky, klimatizácie, práčky a sušičky. Modul má vlastný teplotný snímač a ochranu proti prehriatiu.

Ovládanie a komunikácia

Bezdrôtovo modul zvládne tri protokoly. Wi-Fi podporuje aj štandard ax, Bluetooth je vo verzii 5 LE a Zigbee vo verzii 3.0, pričom v sieti Zigbee funguje modul zároveň ako opakovač. Dosah Zigbee je až 100 m vnútri budov a 300 m vonku. Zariadenie je kompatibilné s Matterom, a piatimi stlačeniami tlačidla ho prepnete z profilu Matter, ktorý je nastavený z výroby, na profil Zigbee. Päť sekúnd podržania zapne prístupový bod a Bluetooth, desať sekúnd vráti továrenské nastavenia. K dispozícii je vstavané webové rozhranie, skriptovanie, MQTT, dvadsať plánov a dvadsať webhookov po piatich adresách.

Inštalácia a použitie

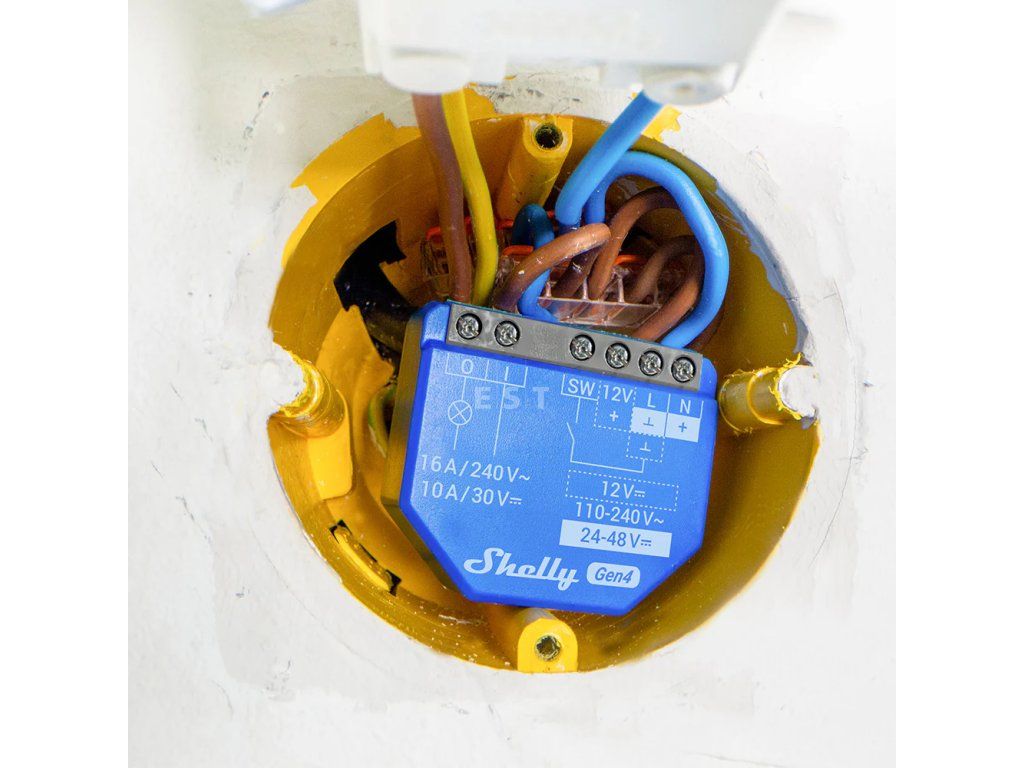

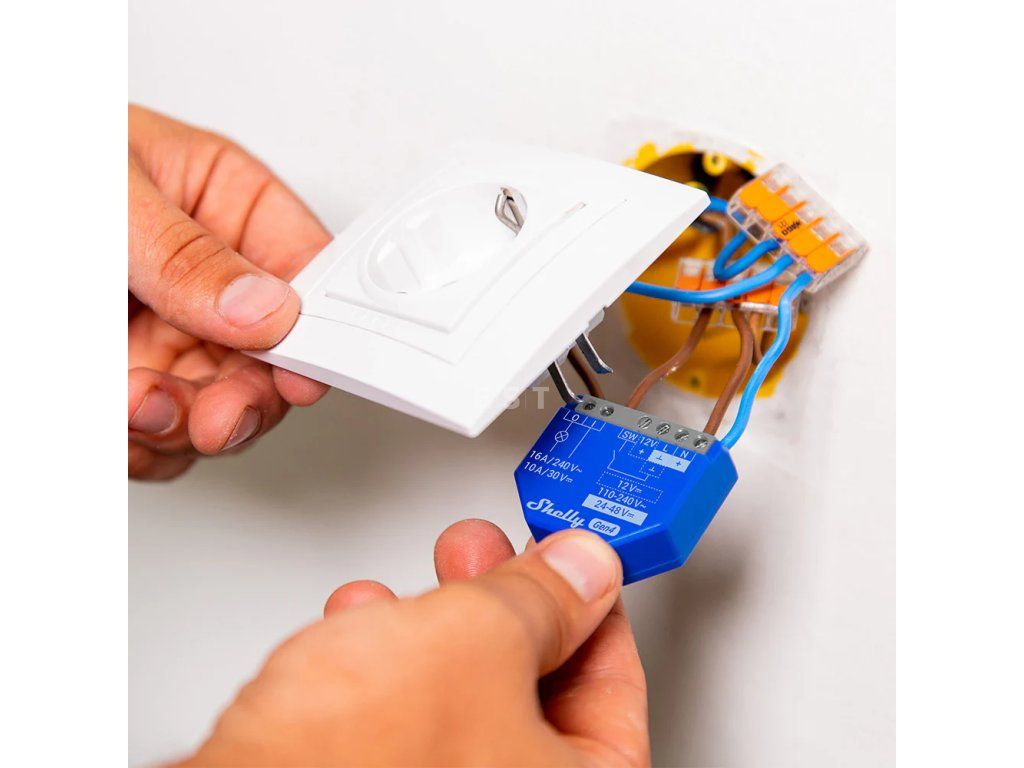

Modul sa zmestí do štandardnej inštalačnej krabice, za zásuvku alebo za vypínač.

• na svorky L a N príde sieťové napájanie
• prípadne sa použije svorka pre 12 V alebo pre 24 až 48 V so zemou
• spínaný obvod sa pripája na svorky I a O, vypínač na svorku SW
• do skrutkových svoriek patrí vodič 0,5 až 4 mm² odizolovaný na 6 až 7 mm
• uťahovací moment najviac 0,4 Nm
• istič podľa EN60898-1 s charakteristikou B alebo C, menovitým prúdom najviac 16 A, vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3

Vybavenie

Modul nie je len relé s rádiom. Toto je to, čo v ňom pri montáži naozaj využijete.

• Bezpotenciálový výstup na svorkách I a O. Spínaný obvod si nesie vlastné napätie, modul ho iba spojí alebo rozpojí.
• Samostatný vstup SW. Nástenný vypínač zostáva na svojom mieste a ovláda modul aj naďalej.
• Tri možnosti napájania. 110 až 240 V striedavých, 24 až 48 V jednosmerných alebo 12 V jednosmerných.
• Opakovač Zigbee. V profile Zigbee modul zároveň predlžuje sieť pre ostatné zariadenia.
• Vnútorný teplotný snímač a ochrana proti prehriatiu. Nie je to meranie spotreby, je to ochrana prístroja.
• Vstavané webové rozhranie, skriptovanie a MQTT. Dvadsať plánov a dvadsať webhookov po piatich adresách beží priamo v module.

Čo si ešte pripraviť

• Zdroj napätia pre spínaný obvod. Výstup je bezpotenciálový, modul doň nepúšťa napätie, z ktorého sa sám napája.
• Nulový vodič v krabici. Prevádzku bez nuly tento model nevie.
• Istič podľa EN60898-1 s charakteristikou B alebo C, menovitým prúdom najviac 16 A, vypínacou schopnosťou od 6 kA a triedou obmedzenia energie 3.
• RC odrušovací člen ku každej indukčnej záťaži, teda k driverom LED, transformátorom, ventilátorom, chladničkám, klimatizáciám, práčkam a sušičkám.
• Rozhodnutie medzi Matterom a Zigbee. Z výroby beží profil Matter, na Zigbee sa prejde piatimi stlačeniami tlačidla. Naraz bežať nevedia.
• Nástroj na odizolovanie 6 až 7 mm a skrutkovač, ktorý utiahne najviac 0,4 Nm.

Kde nájde využitie

• obvod s vlastným napájaním, ktorý sa spína bezpotenciálovým kontaktom
• vykurovacie teleso alebo iná odporová záťaž
• osvetlenie, ktoré sa dopĺňa o inteligentné ovládanie
• inštalácie na Zigbee, kde modul zároveň posilní sieť
• domácnosť, ktorá prechádza na Matter

Dôležité pred nákupom

• Meranie spotreby tento model nemá, vnútri je len teplotný snímač.
• Matter a Zigbee sú dva profily. Piatimi stlačeniami tlačidla sa z východiskového Matteru prejde na Zigbee.
• Pri indukčných záťažiach je použitie podmienené RC odrušovacím členom.
• Nulový vodič je potrebný, prevádzku bez nuly tento model nevie.
• Spínaný prúd je 16 A pri 240 V striedavých, ale len 10 A pri 30 V jednosmerných.
• Istič pred modulom má byť najviac 16 A podľa EN60898-1.
• Svorky berú vodič s prierezom 0,5 až 4 mm².
• Prevádzková teplota je -20 až 40 °C pri vlhkosti 30 až 70 % RH.
• Inštaláciu smie vykonať len osoba s príslušnou elektrotechnickou kvalifikáciou.

Pripojovacie svorky

Do skrutkových svoriek patrí vodič 0,5 až 4 mm², odizolovaný na 6 až 7 mm, uťahovací moment najviac 0,4 Nm. Modul meria 37 x 42 x 16 mm a váži 26 g, takže sa zmestí za zásuvku aj za vypínač.

Časté otázky

Čo znamená bezpotenciálový kontakt?
Výstup neprenáša napájacie napätie modulu do spínaného obvodu.

Zvládne Matter aj Zigbee naraz?
Nie. Ide o dva profily. Piatimi stlačeniami tlačidla sa z východiskového Matteru prejde na Zigbee.

Zmeria mi spotrebu?
Nezmeria. Meranie spotreby tento model nemá.

Môžem ho napájať zo zdroja 12 V?
Áno. Možnosti sú tri: 110 až 240 V striedavých, 24 až 48 V a 12 V jednosmerných.

Posilní mi sieť Zigbee?
Áno, modul pracuje ako opakovač Zigbee.

Shelly 1 Gen4 alebo Shelly 1 Gen3?

Spínacia časť je pri oboch rovnaká. Rozdiel je v rádiu a v tom, ako sa dostanete k Matteru.

Gen4 zvoľte, ak staviate na Zigbee alebo chcete Matter bez zásahu do firmvéru. Gen3 stačí tam, kde ide o Wi-Fi a cena rozhoduje.
