SHELLY 1 Mini Gen4 Spínací modul 1-kanálový s bezpotenciálovým kontaktom 8 A, WiFi, Bluetooth, Zigbee, Matter

Podrobný popis

Shelly 1 Mini Gen4 má bezpotenciálový kontakt. Napätie do spínaného obvodu teda privádzate vy, takže obvod môže mať vlastné napájanie oddelené od modulu. Zmestí sa do modrého tela s rozmermi 29 x 34 x 16 mm.

Je to pre vás?

• Áno, ak potrebujete spínať obvod, ktorý má vlastné napájanie oddelené od modulu.
• Áno, ak spínate jednosmerný obvod do 30 V.

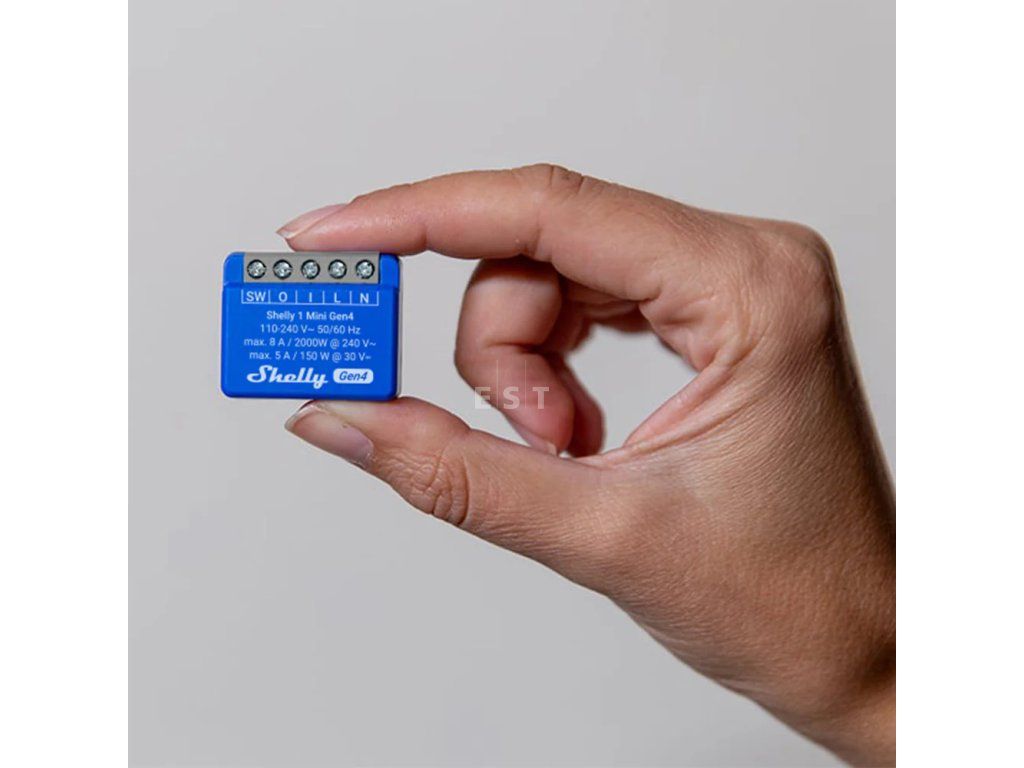

• Áno, ak je v krabici málo miesta. Modul meria 29 x 34 x 16 mm.
• Áno, ak chcete mať na výber medzi Matter a Zigbee.
• Nie, ak chcete vidieť spotrebu. Meranie tento model nemá, na to je verzia 1PM Mini Gen4.
• Nie, ak potrebujete spínať viac než 8 A pri 240 V alebo 5 A pri 30 V.
• Nie, ak sa spoliehate na odpojenie pri prepätí alebo nadprúde. Modul má len ochranu proti prehriatiu.

Hlavné vlastnosti

• bezpotenciálový kontakt na výstupe aj na vstupe relé
• relé typu dry, kontakt NO, jednopólový
• 8 A a 2000 W pri 240 V AC
• 5 A a 150 W pri 30 V DC
• napájanie 110 až 240 V AC, vlastná spotreba pod 1,2 W
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee 802.15.4 a Matter
• rozmery 29 x 34 x 16 mm, hmotnosť 19 g, modré vyhotovenie
• pamäť 8 MB, procesor ESP-Shelly-C68F

Čo produkt dokáže

Spínať cudzí obvod bez toho, aby doň púšťal vlastné napätie. Pri relé platia dve sady medzných hodnôt, pre striedavých 240 V je to 8 A a 2000 W, pre jednosmerných 30 V potom 5 A a 150 W. Podporované záťaže sú odporové, kapacitné aj indukčné. Z ochrán má modul iba ochranu proti prehriatiu. Firmvér ponúka 20 časových plánov, 20 webhookov po piatich adresách a skriptovanie.

Ovládanie a komunikácia

Wi-Fi podľa 802.11 b/g/n/ax, Bluetooth 5.0 a Zigbee podľa 802.15.4. Predvoleným profilom je Matter, na Zigbee sa prepína piatimi stlačeniami ovládacieho tlačidla, následne sa modul na tri minúty prepne do režimu pripájania. Pri Zigbee je dosah až 100 m vnútri budovy a 300 m vonku. Podporu má Amazon Alexa, Google Smart Home aj Samsung SmartThings, nastavenia možno meniť aj vo vstavanom webovom rozhraní.

Inštalácia a použitie

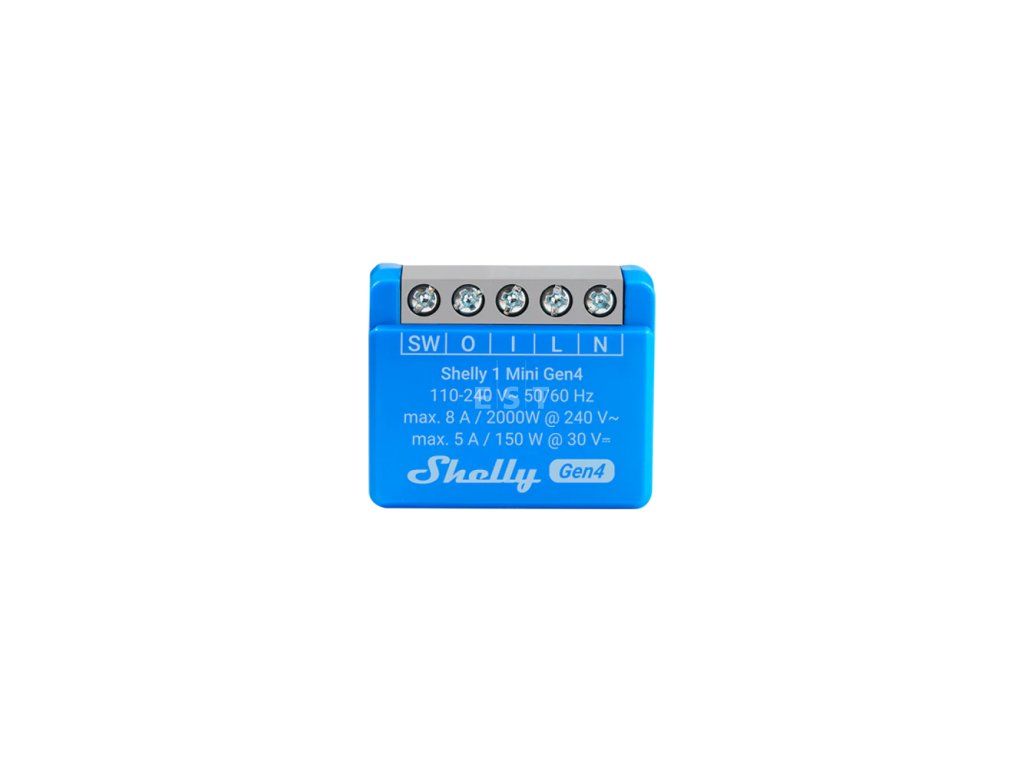

Na tele nájdete päť svoriek označených SW, O, I, L a N. Svorky sú rozdelené takto:

• L a N pre napájanie modulu
• SW pre ovládací prvok
• O a I sú svorky relé, na ne sa pripája spínaný obvod

Práve to oddelenie je tu podstatné, obvod na relé si nesie vlastné napätie. Pripojiť možno vodiče s prierezom 0,5 až 4 mm², odizolované na 6 až 7 mm, a skrutky svoriek sa doťahujú momentom najviac 0,4 Nm. Vonkajšie istenie má byť najviac 10 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3. Zapojenie odporúčame zveriť kvalifikovanému elektrikárovi.

Vybavenie

• Jednopólové relé typu dry, kontakt NO. Bezpotenciálový na výstupe aj na vstupe relé.
• Tri rádiá naraz v jednom module. Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0 a Zigbee 802.15.4.
• Procesor ESP-Shelly-C68F a pamäť 8 MB. Miesto pre skripty aj pre históriu nastavení.
• Dvadsať časových plánov a dvadsať webhookov po piatich adresách, bez cloudu.
• Podpora Amazon Alexa, Google Smart Home a Samsung SmartThings popri vstavanom webovom rozhraní.
• Modré vyhotovenie 29 x 34 x 16 mm, 19 g. Zmestí sa za zásuvku aj za vypínač.

Čo si ešte pripraviť

• Napájanie pre spínaný obvod. Obvod na relé si nesie vlastné napätie, modul doň nič nepúšťa.
• Vodiče N a L v krabici. Modul sa napája iba striedavým napätím 110 až 240 V.
• Istič najviac 10 A s charakteristikou B alebo C, vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• Rozhodnutie medzi Matterom a Zigbee. Predvolený je Matter, na Zigbee sa prejde piatimi stlačeniami tlačidla.
• Nástroj na odizolovanie 6 až 7 mm a skrutkovač na moment najviac 0,4 Nm.
• Kvalifikovaného elektrikára. Zapojenie odporúčame zveriť odborníkovi.

Kde nájde využitie

• obvody s vlastným napájaním, ktoré sa spínajú bezpotenciálovým kontaktom

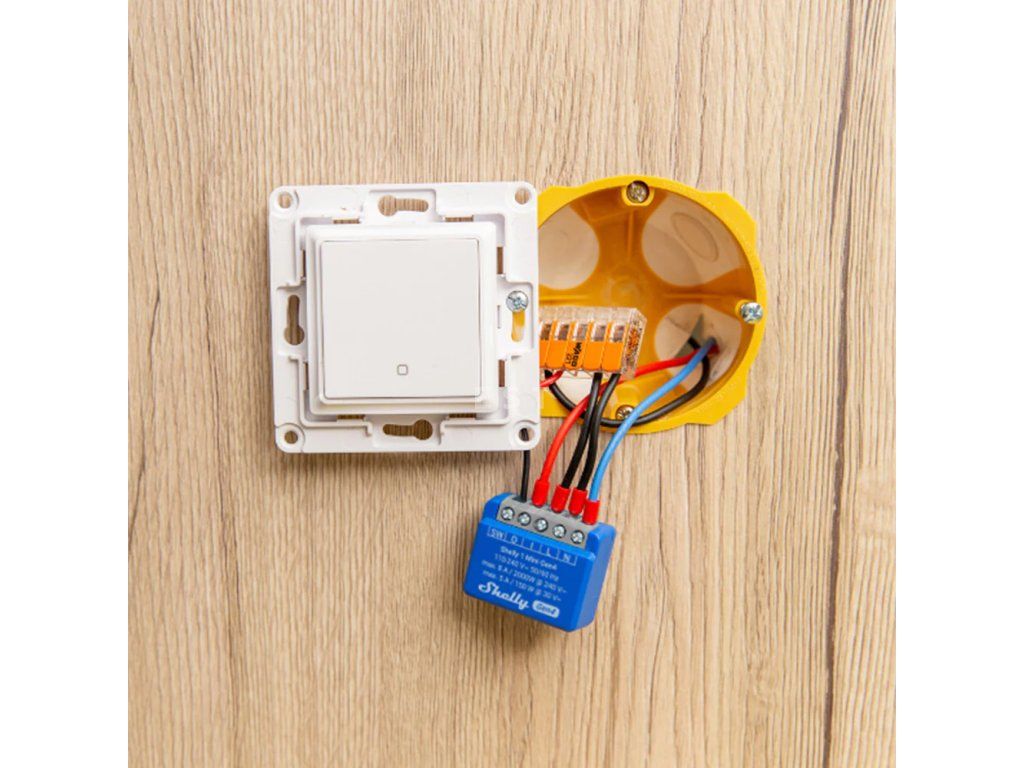

• krabice za zásuvkou alebo za vypínačom
• obvody s jednosmerným napätím do 30 V
• stiesnené miesta, kam sa väčší modul nezmestí
• doplnenie existujúcej inštalácie bez výmeny vypínača

Dôležité pred nákupom

• Modul nemeria spotrebu. Verzia s meraním sa volá 1PM Mini Gen4.
• Z ochrán má modul iba ochranu proti prehriatiu.
• Medze sa líšia podľa druhu napätia, 8 A a 2000 W pri 240 V AC, ale len 5 A a 150 W pri 30 V DC.
• Prepnutie z profilu Matter na Zigbee sa robí piatimi stlačeniami tlačidla. Podržanie na päť sekúnd robí niečo iné, otvára prístupový bod.
• Prevádzkový rozsah je -20 až 40 °C pri vlhkosti 30 až 70 % RH.
• Vonkajšie istenie má byť najviac 10 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.

Pripojovacie svorky

Na tele je päť svoriek. Zámena napájacej a reléovej strany je najčastejšia chyba pri montáži.

Vodič s prierezom 0,5 až 4 mm², odizolovaný na 6 až 7 mm, skrutky sa doťahujú momentom najviac 0,4 Nm. Prevádzkový rozsah je -20 až 40 °C pri vlhkosti 30 až 70 % RH.

Časté otázky

Čo znamená bezpotenciálový kontakt?
Výstup nevedie vlastné napätie. Modul len spojí alebo rozpojí obvod, ktorý má napájanie odinakiaľ.

Meria spotrebu?
Nie. Meranie ponúka verzia 1PM Mini Gen4.

Koľko zvládne na jednosmernom napätí?
Je to 5 A a 150 W pri 30 V DC.

Ako prepnem na Zigbee?
Piatimi stlačeniami ovládacieho tlačidla. Modul sa potom na tri minúty prepne do režimu pripájania.

Čím sa líši od Gen3?
Je to vylepšená verzia s pokročilejším procesorom a so Zigbee.

Shelly 1 Mini Gen4 alebo Shelly 1 Gen4?

Rovnaká generácia aj rovnaké rádiá. Rozhoduje veľkosť a to, koľko modul unesie.

Mini berte tam, kde rozhoduje miesto a záťaž je do 8 A. Väčší model vtedy, keď potrebujete 16 A alebo napájanie z jednosmerného zdroja.
