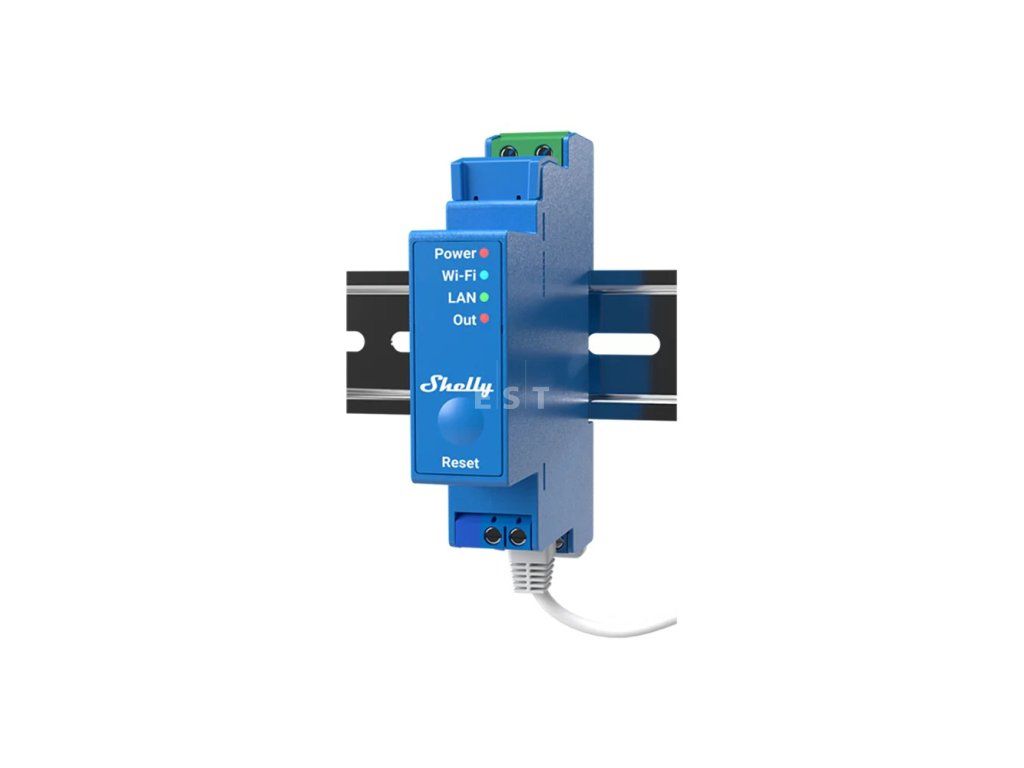

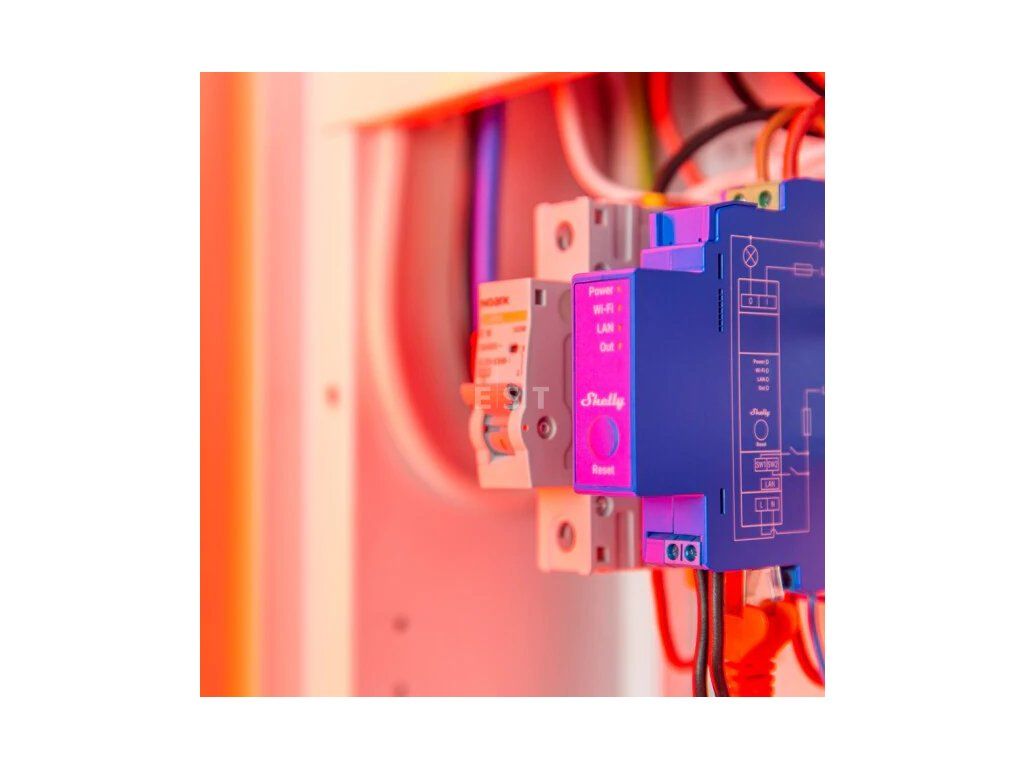

SHELLY Pro 1 Spínací modul na DIN lištu 1-kanálový 16 A s bezpotenciálovým kontaktom, WiFi, Bluetooth, LAN
Kód: 3800235268001Podrobný popis
Jednokanálový modul radu Pro. Jedno relé, bezpotenciálový kontakt a tri cesty do siete vrátane drôtu. Shelly Pro 1 sa hodí tam, kde potrebujete len spoľahlivo zopnúť jeden okruh a nezaujíma vás, koľko ním tečie.
Je to pre vás?
- Áno, ak spínate jeden okruh z rozvádzača a hodí sa vám suchý kontakt, napríklad pre kotol alebo pohon brány s takým vstupom.
- Áno, ak chcete modul pripojiť káblom a nespoliehať sa len na Wi-Fi.
- Nie, ak chcete vidieť spotrebu. Na to je Shelly Pro 1PM, ktorý navyše znesie širší rozsah teploty a vlhkosti.
Hlavné vlastnosti
- jeden reléový výstup O s bezpotenciálovým kontaktom
- samostatný vstup relé I
- maximálny spínaný prúd 16 A pri napätí do 240 V AC
- dva vstupy SW1 a SW2 pre vypínače alebo tlačidlá
- Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet cez RJ45
- rozhranie pre Add-on a vnútorný snímač teploty
- šírka 19 mm na DIN lištu, hmotnosť 63 g, modré vyhotovenie
- skriptovanie, MQTT, dvadsať plánov a dvadsať webhookov
Čo produkt dokáže
Zopne a rozopne jeden obvod. Bezpotenciálový kontakt znamená, že doň modul nepúšťa vlastné napájacie napätie, len ho spojí alebo rozpojí, a napätie si na vstup I privediete sami. Presne to čakajú kotly, brány a priemyselné vstupy, ktoré smie ovládať len suchý kontakt. Spotrebu modul nemeria, zo snímačov má len vnútorný teplotný.
Ovládanie a komunikácia
Modul podporuje Wi-Fi, Bluetooth a Ethernet cez RJ45. Pracovať môže samostatne v miestnej sieti Wi-Fi alebo cez cloudové služby a má vstavané webové rozhranie na ovládanie aj nastavenie. Zvláda MQTT a skriptovanie, dvadsať plánov a dvadsať webhookov po piatich adresách, CoAP nepodporuje. Funguje s Google, Alexou aj Samsung SmartThings. Vnútri beží ESP32-D0WDQ6 s 8 MB pamäte flash.
Inštalácia a použitie
Napájanie je 110 až 240 V AC a nulový vodič je potrebný. Vlastná spotreba je pod 3 W. Modul zaberie na lište 19 mm.
- zelený konektor, vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm
- modré konektory, vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm
- maximálny uťahovací moment 0,4 Nm
- kábel LAN pripájajte aj odpájajte len pri vypnutom napájaní
- konektor kábla LAN nesmie mať kovové časti tam, kde sa ho dotýkate
- na rozhraní pre Add-on je pri zapnutom napájaní vysoké napätie
Čo si ešte pripraviť
- Zdroj napätia pre spínaný okruh. Kontakt je bezpotenciálový, modul doň sám nič nepúšťa. Napätie si privediete na vstup I a modul ho iba spojí s výstupom O.
- RC odrušovací člen ku každej indukčnej záťaži. Napájacie zdroje LED, transformátory, ventilátory, chladničky a klimatizácie sú podporované iba s ním.
- Nulový vodič v rozvádzači. Výrobca uvádza, že bez nuly modul nepracuje.
- 19 mm voľného miesta na DIN lište. Modul je jeden modul široký, hlboký 69 mm.
- Ak chcete ísť po drôte, kábel LAN s konektorom bez odhalených kovových častí. Pripája sa aj odpája jedine pri vypnutom napájaní.
Kde nájde využitie
- spínanie kotla cez bezpotenciálový vstup
- ovládanie pohonu brány alebo vrát z rozvádzača
- jeden svetelný okruh, kde stačí zapnúť a vypnúť
- technológia, pri ktorej sa sleduje len stav, nie spotreba
- rozvádzač s pevnou sieťou, kde sa na Wi-Fi nespolieha
Dôležité pred nákupom
- Modul nemeria spotrebu. Ak ju potrebujete, je na to Shelly Pro 1PM.
- Z bezpečnostných funkcií má modul len ochranu proti prehriatiu. Pro 1PM ich má štyri.
- Prevádzková teplota je -20 až 40 °C a relatívna vlhkosť 30 až 70 %. Pro 1PM má v oboch prípadoch širší rozsah.
- Modul vyžaduje nulový vodič.
- Indukčnú záťaž pripájajte jedine s RC členom. Týka sa to napájacích zdrojov LED, transformátorov, ventilátorov, chladničiek aj klimatizácií.
- Jednosmerné spínanie nie je podporované.
- Modul má revízie v.0 a v.1, parametre platia pre verziu v.1.
Pripojovacie svorky
| Svorka | Čo sa na ňu pripája | Vodič |
|---|---|---|
| L | fáza napájania modulu | 0,5 až 2,5 mm², odizolovať 6 až 7 mm |
| N | nulový vodič napájania, je povinný | 0,5 až 2,5 mm², odizolovať 6 až 7 mm |
| I | vstup relé, sem privediete napätie pre spínaný okruh | 0,5 až 2,5 mm², odizolovať 6 až 7 mm |
| O | výstup relé k záťaži, bezpotenciálový | 0,5 až 2,5 mm², odizolovať 6 až 7 mm |
| SW1 | vstup pre prvý vypínač alebo tlačidlo | 0,5 až 1,5 mm², odizolovať 5 až 6 mm |
| SW2 | vstup pre druhý vypínač alebo tlačidlo | 0,5 až 1,5 mm², odizolovať 5 až 6 mm |
| RJ45 | sieť Ethernet | kábel LAN, len pri vypnutom napájaní |
Zelený konektor berie silnejší vodič, modré konektory tenší. Uťahovací moment je najviac 0,4 Nm pri všetkých. Na rozhraní pre prídavný modul Shelly je pri zapnutom napájaní vysoké napätie.
Časté otázky
Čo znamená bezpotenciálový kontakt?
Výstup je len spínač bez vlastného napätia. Napätie do okruhu si privediete sami na vstup I.
Meria spotrebu?
Nemeria. Zo snímačov má len vnútorný teplotný. Meranie ponúka Shelly Pro 1PM.
Koľko unesie?
Maximálny spínaný prúd je 16 A pri napätí do 240 V AC.
Funguje bez internetu?
Áno, pracuje samostatne v miestnej sieti a má vstavané webové rozhranie.
Ako ho spoznám v rozvádzači?
Podľa farby. Pro 1 je modrý, Pro 1PM červený, Pro 2 sivý a Pro 2PM s Pro 3 čierne.
Shelly Pro 1 alebo Shelly Pro 1PM?
| Vlastnosť | Pro 1 | Pro 1PM |
|---|---|---|
| Meranie spotreby | nemeria, zo snímačov má len vnútorný teplotný | meria |
| Bezpečnostné funkcie | jedna, proti prehriatiu | štyri |
| Prevádzková teplota | -20 až 40 °C | -20 až 50 °C |
| Vlhkosť | 30 až 70 % RH | 10 až 90 % RH |
| Farba v rozvádzači | modrá | červená |
Pro 1 zvoľte, keď potrebujete len spoľahlivo zopnúť a spotreba vás nezaujíma. Pro 1PM zvoľte, keď chcete odber vidieť, alebo keď modul pôjde do rozvádzača s teplejším či vlhkejším prostredím.
Dodatočné parametre
| Kategória: | 1-kanálové relé so suchým kontaktom |
|---|---|
| Hmotnosť: | 0.065 kg |
| EAN: | 3800235268001 |
| Bluetooth: | áno |
| Farba: | Modrá |
| KNX IP: | Áno |
| LAN: | Áno |
| Maximálny výstupný prúd: | 16 A |
| Napájacie napätie: | 110 až 240 V AC |
| Počet vstupov: | 2 |
| Počet výstupov: | 1 |
| Podpora rozšírenia: | Áno |
| Potenciálne beznapäťové relé: | Áno |
| Prierez vodiča vstup: | 0,5 až 2,5 mm² |
| Prierez vodiča výstup: | 0,5 až 2,5 mm² |
| Rozmery: | 94x19x69 mm |
| Spotreba energie: | < 3 W |
| Typ montáže: | DIN lišta |
| Typ napájacieho napätia: | AC |
| Wi-Fi: | Áno |
