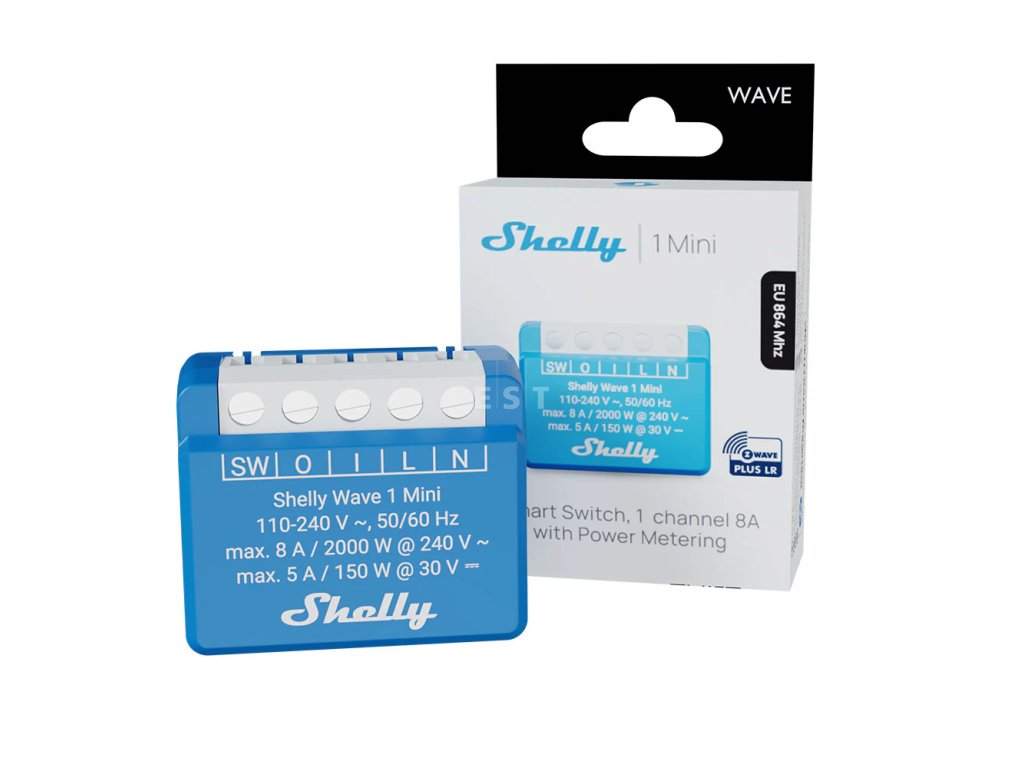

SHELLY Wave 1 Mini LR Spínací modul 8 A s bezpotenciálovým kontaktom, Z-Wave Long Range

Podrobný popis

Chcete ovládať pohon garážovej brány, elektrický zámok alebo zavlažovanie z tej istej aplikácie ako svetlá? Shelly Wave 1 Mini LR je drobný modul pre inštalačnú krabicu a jeho relé má bezpotenciálový výstup. Spínaný obvod tak zostáva oddelený od napájania a smie bežať na inom napätí, pokojne jednosmernom. Rozmer 29 x 35 x 16 mm a hmotnosť 19 g mu dovolia schovať sa do krabice za vypínač alebo za zásuvku.

Je to pre vás?

Áno, ak

• zapínate obvod, do ktorého nesmie ísť napätie z modulu, napríklad riadiaci vstup pohonu brány alebo elektrického zámku
• vystačíte si s jediným okruhom a zostanete pod hranicou 8 A a súčasne pod 2000 W pri napätí 240 V

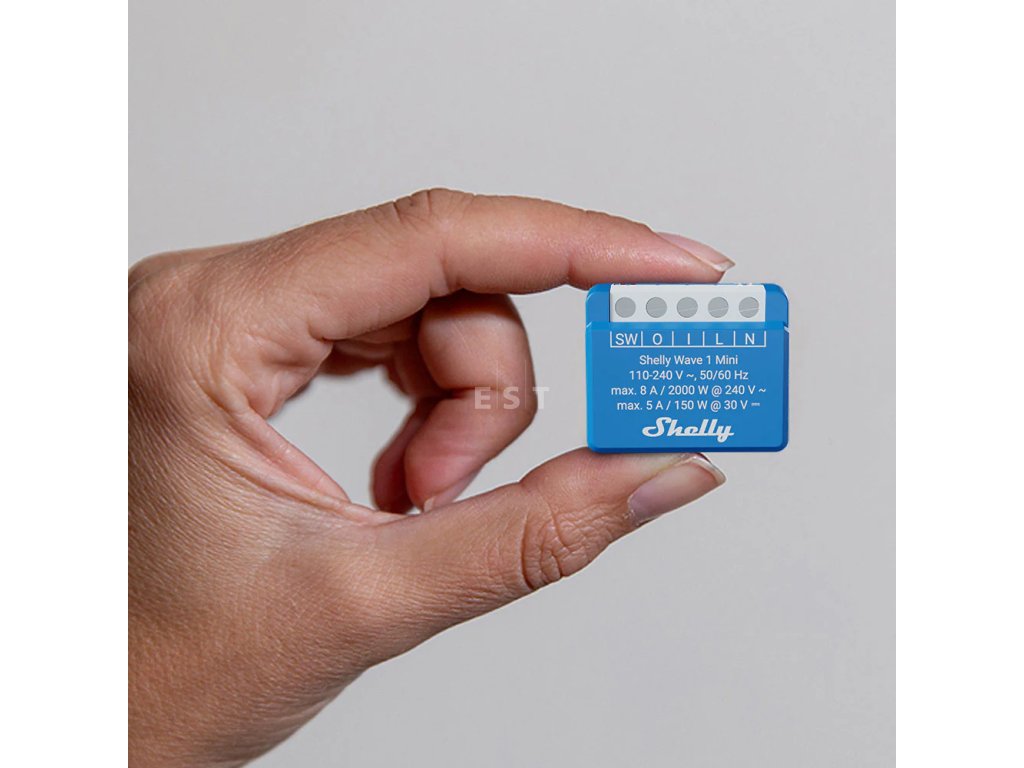

• je v inštalačnej krabici málo miesta a modul s rozmermi 29 x 35 x 16 mm sa tam ešte zmestí
• staviate sieť Z-Wave Long Range a zariadenia v nej komunikujú priamo s bránou na 864 MHz
• na stene chcete ponechať klasický vypínač alebo tlačidlo a priviesť ho na vstup SW

Nie, siahnite po inom modeli, ak

• chcete pri spínanom spotrebiči sledovať odoberaný výkon, ten vám ukáže model Shelly Wave 1PM Mini LR

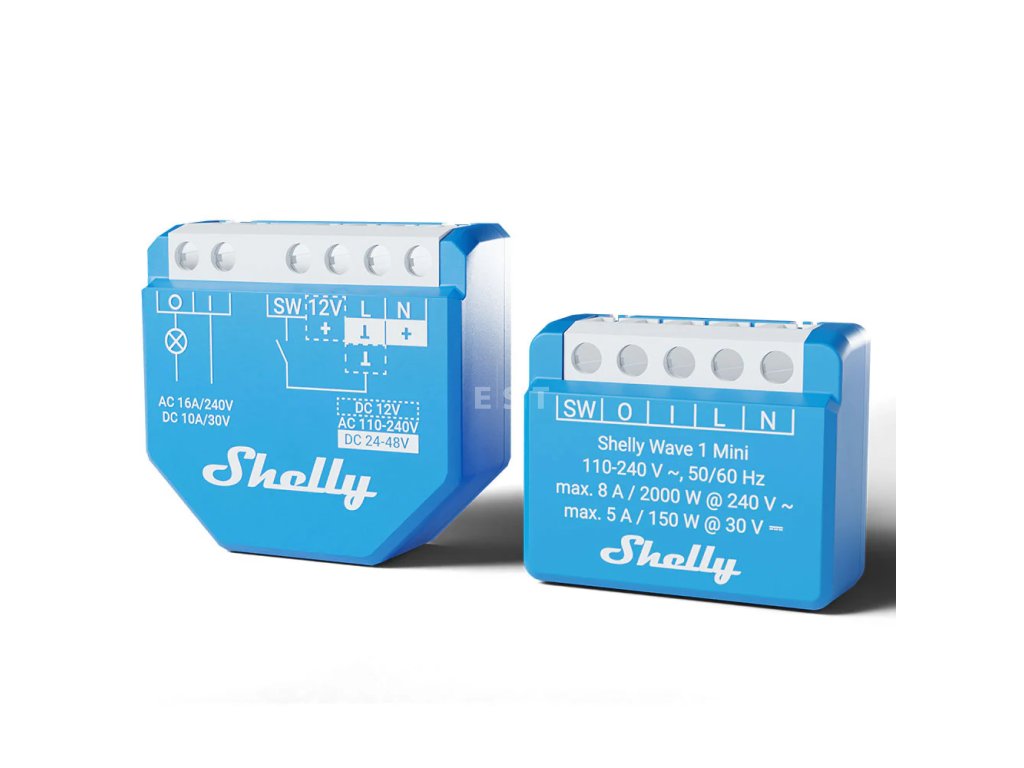

• potrebujete spínať striedavý prúd nad 8 A, na ten je určený Shelly Wave 1 LR so zaťažiteľnosťou 16 A striedavých a 10 A jednosmerných
• nemáte bránu Z-Wave, bez nej modul do siete nepridáte ani nenastavíte

Hlavné vlastnosti

• jeden bezpotenciálový výstup na svorkách I a O
• striedavá záťaž pri 240 V najviac 8 A a súčasne najviac 2000 W
• jednosmerná záťaž najviac 30 V, 5 A a 150 W
• kontakt v pokoji rozopnutý alebo zopnutý, prepína sa parametrom 23
• vstup SW pre vypínač aj pre tlačidlo
• Long Range v pásme 864 MHz aj klasická mesh v pásme 868,4 MHz
• zabezpečenie S2 a pridanie pomocou SmartStart
• ochrana proti prehriatiu, vlastná spotreba menej ako 0,3 W
• rozmery 29 x 35 x 16 mm a hmotnosť 19 g

Čo produkt dokáže

Modul zapína jeden elektrický okruh. Relé je bezpotenciálové, záťaž sa pripája medzi svorky I a O a modul do nej nepúšťa vlastnú fázu. Preto smie spínaný obvod bežať na inom napätí ako napájací obvod modulu, ktorý pracuje so 110 až 240 V striedavými, a smie byť aj jednosmerný do 30 V. Striedavý výstup znesie 8 A a zároveň 2000 W, jednosmerný 5 A a zároveň 150 W. V predvolenom nastavení je kontakt v pokoji rozopnutý, parametrom 23 sa prepne na v pokoji zopnutý, takže vyhovie aj riadeniu, ktoré reaguje na rozpojenie kontaktu. Výstup prepne príkaz z brány, pripojený vypínač na svorke SW aj krátke stlačenie servisného tlačidla S na module. Zapnutie aj vypnutie sa dá nechať prebehnúť automaticky po nastavenom čase, ten sa nastavuje v rozsahu 1 až 32535, a to buď v sekundách, alebo v milisekundách. Po výpadku napájania sa výstup vráti do stavu podľa parametra 17 a nábeh trvá najmenej 15 sekúnd. Vstavaná ochrana proti prehriatiu odpojí výstup, len čo teplota presiahne 80 °C dlhšie ako 5 sekúnd, ohlási to bráne a nedá sa vypnúť.

Ovládanie a komunikácia

Zariadenie komunikuje protokolom Z-Wave a zvládne obe topológie, hviezdicovú Long Range aj klasickú mesh. Topológiu vyberáte jednorazovo pri pridávaní do siete, mesh alebo Long Range. Spojenie na 864 MHz dosiahne v režime Long Range až 80 m v budove a až 1000 m vo vonkajšom priestore, vždy podľa podmienok na mieste, a každé zariadenie pri tom komunikuje priamo s bránou. Sieť mesh beží na 868,4 MHz s dosahom až 40 m v budove, takisto podľa podmienok na mieste, a modul sa v nej sám stará o preposielanie pre ostatné zariadenia. Zabezpečenie S2 používa šifrovanie AES 128. Modul zvládne aj nezabezpečený prenos, starší S0 a ďalej S2 bez overenia aj S2 s overením. Bráne modul hlási stav výstupu, stav kontrolky a poplach prehriatia. Asociačné skupiny 2 a 3 fungujú iba v sieti mesh. Vstup SW cez ne ovláda priamo iné zariadenie v sieti, skupina 2 príkazom zapnuté alebo vypnuté, skupina 3 postupnou zmenou úrovne, teda stmievaním alebo pohybom žalúzie. Do jednej skupiny patrí najviac deväť zariadení. Firmvér sa aktualizuje bezdrôtovo.

Inštalácia a použitie

Miestom modulu je inštalačná krabica. Modul sa pripája k sieťovému napätiu, montáž preto patrí kvalifikovanému elektrikárovi. Pred každým zásahom do svoriek treba odpojiť napájanie a presvedčiť sa, že svorky sú bez napätia. Napájanie mieri na svorky L a N, spínaný obvod na dvojicu I a O, vypínač alebo tlačidlo na svorku SW. Svorky prijmú vodič s prierezom 0,2 až 2,5 mm², jeho koniec odizolujte na dĺžku 6 až 7 mm, skrutky potom dotiahnite momentom do 0,4 Nm. Odporúčané sú plné jednožilové vodiče alebo lankové vodiče s dutinkami a izolácia so zvýšenou tepelnou odolnosťou, najmenej PVC T105 °C. Spínaný obvod istite ističom vedenia podľa normy EN 60898-1 s vypínacou charakteristikou B alebo C, s menovitým prúdom do 10 A vrátane, so skratovou vypínacou schopnosťou od 6 kA a v triede obmedzenia energie 3. Anténu nechajte v pôvodnom stave, skracovať ani inak upravovať sa nesmie, a držte ju čo najďalej od kovových častí, tie môžu rušiť signál.

Čo si ešte pripraviť

• Bránu Z-Wave, ktorá zvláda Long Range. Bez nej modul nenastavíte a po sieti neovládate. V balení nie je.
• Telefón s čítačkou kódu QR. V sieti Long Range sa modul pridáva jedine cez SmartStart, teda načítaním kódu bránou.
• Nálepku DSK s kódom PIN. Je z boku modulu a druhá je v krabičke. Odložte si ju, bez nej neprebehne pridanie so zabezpečením S2.
• Istič vedenia do 10 A vrátane s charakteristikou B alebo C.
• Inštalačnú krabicu s voľným miestom. Modul má 29 x 35 x 16 mm a montuje sa za vypínač alebo za svietidlo.
• Vodiče s prierezom 0,2 až 2,5 mm² a izoláciou najmenej PVC T105 °C. Dutinky na lankové vodiče sa hodia.
• Článok RC k indukčnej záťaži. Motory, ventilátory a vysávače ho potrebujú paralelne k spotrebiču.
• Elektrikára. Modul sa pripája na sieťové napätie, montáž nie je svojpomocná práca.

Kde nájde využitie

• pohon garážovej brány a vjazdovej brány, modul zopne jeho riadiaci vstup
• elektrický dverový zámok odomykaný na diaľku
• zavlažovací systém v záhrade, pri čerpadle s odrušovacím článkom RC
• svetelný okruh so žiarovkami alebo halogénmi, pri LED zdrojoch s článkom RC
• ventilátor v kúpeľni alebo v kuchyni, spínaný podľa snímača vlhkosti, takisto s článkom RC
• elektrický sušiak uterákov alebo priamovykurovacie teleso v medziach, ktoré modul dovoľuje
• vzdialený reštart routera, modemu alebo sieťového prepínača

Dôležité pred nákupom

• Modul spotrebu nemeria. Ak chcete poznať odoberaný výkon, je na to Shelly Wave 1PM Mini LR.
• Obe medze platia súčasne. V striedavom obvode 8 A aj 2000 W, v jednosmernom 5 A aj 150 W. Rozhoduje tá, ktorú dosiahnete skôr.
• Modul sa napája zo 110 až 240 V striedavých. Jednosmerné napájanie tento model nemá, má ho Shelly Wave 1 LR.
• Ku svorkám tohto modulu nepatrí obvod SELV ani PELV, ani na vstupnej, ani na výstupnej strane. Bezpotenciálový kontakt teda nenahrádza oddelenie bezpečného malého napätia.
• Brána Z-Wave je potrebná na nastavenie modulu a na ovládanie po sieti Z-Wave. V balení nie je.
• V sieti Long Range sa modul nepridá tlačidlom S ani trojitým prepnutím pripojeného vypínača počas troch sekúnd. Jedinou cestou je SmartStart, teda načítanie kódu QR bránou.
• Kód PIN nájdete na nálepke DSK z boku modulu aj na nálepke v krabičke, odložte si ho. Bez neho pridanie so zabezpečením S2 neprebehne a nálepku zo zariadenia neodliepajte.
• V sieti Long Range modul nepracuje ako opakovač a nefungujú asociačné skupiny 2 a 3 na priame ovládanie iných zariadení. Oboje máte len v topológii mesh.
• Topológiu volíte jednorazovo pri pridávaní do siete.
• Indukčná záťaž, teda motory, ventilátory alebo vysávače, potrebuje článok RC zapojený paralelne k spotrebiču. Jeho hodnoty sú 0,1 µF a 100 Ω, zaťažiteľnosť 1/2 W a napätie 600 V striedavých.
• Brána musí zvládnuť viackanálové zariadenia Z-Wave Plus a pri zariadeniach s dlhým dosahom aj funkciu Z-Wave Long Range. Inak sa modul nemusí zobraziť správne a typ zariadenia treba nastaviť ručne.
• Modul neinštalujte na miesto, kde môže namoknúť. Pracovať má v rozsahu -20 až 40 °C, pri relatívnej vlhkosti 30 až 70 % a do 2000 m nad morom.
• Brána Homee Cube Gen 5 nehlási zmeny zo vstupu SW. Pri SmartThings sa dopĺňa ovládač Shelly Wave edge driver.

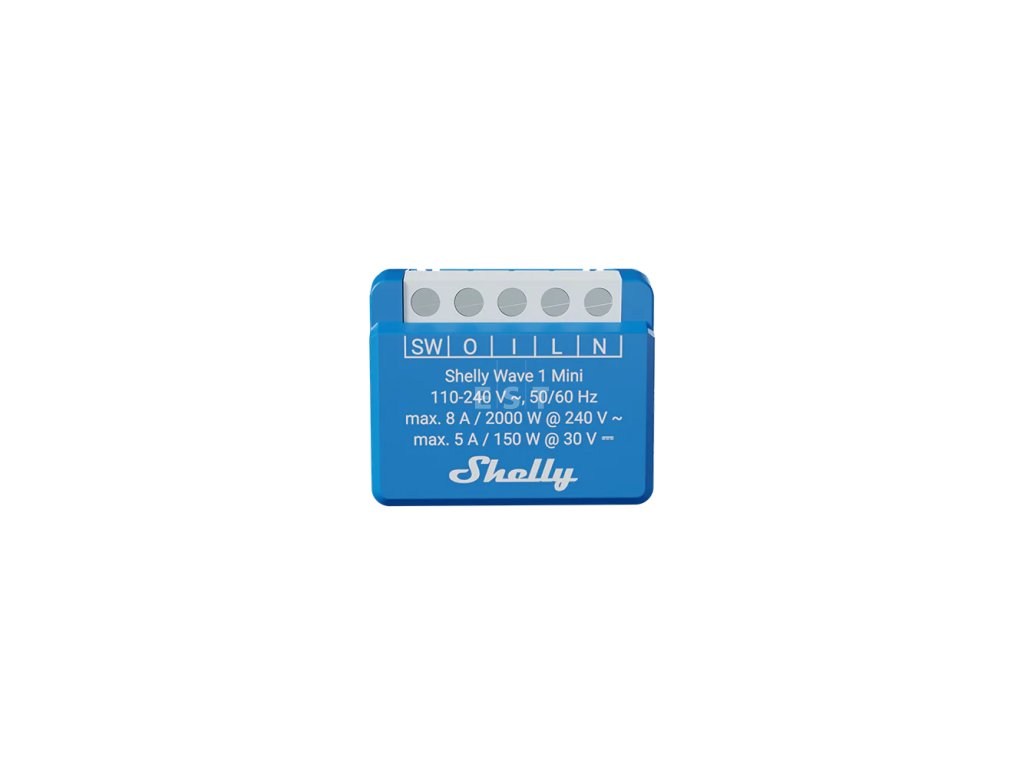

Pripojovacie svorky

Časté otázky

Meria Shelly Wave 1 Mini LR spotrebu?
Nemeria. Meranie má sesterský model Shelly Wave 1PM Mini LR.

Čo znamená bezpotenciálový kontakt?
Relé iba spojí a rozpojí svorky I a O. Napätie do spínaného obvodu privádzate vy, takže môže byť iné ako napájanie modulu.

Môžem spínať jednosmerný obvod?
Áno, do 30 V, 5 A a 150 W. Nesmie to však byť obvod SELV ani PELV.

Potrebujem bránu Z-Wave?
Áno, na nastavenie modulu a na ovládanie po sieti Z-Wave. Výstup prepína aj vypínač na svorke SW a tlačidlo S priamo na module. Ak chcete topológiu Long Range, musí ju brána podporovať.

Ako sa modul pridá do siete Long Range?
Bránou, ktorá zvládne SmartStart, načítate kód QR z nálepky DSK. Pridanie tlačidlom S v tejto topológii nefunguje.

Zväčší modul dosah siete?
V topológii mesh áno, správa sa ako opakovač. V topológii Long Range nie, tam každé zariadenie komunikuje len s bránou.

Zostane vypínač na stene funkčný?
Áno. Privedie sa na svorku SW a prepína výstup, či už je to klasický vypínač, alebo tlačidlo.

Čo sa stane po výpadku prúdu?
Modul obnoví výstup tak, ako to určuje parameter 17 a z výroby ide o stav pred výpadkom. Nábeh trvá najmenej 15 sekúnd.

Shelly Wave 1 Mini LR, alebo Wave 1PM Mini LR?

Siahnite po modeli Shelly Wave 1 Mini LR, ak potrebujete bezpotenciálový kontakt pre oddelený obvod, typicky na riadiaci vstup brány, zámku alebo zavlažovania. Pre bežný sieťový spotrebič, pri ktorom chcete vidieť odoberaný výkon, je vhodnejší model Shelly Wave 1PM Mini LR.
