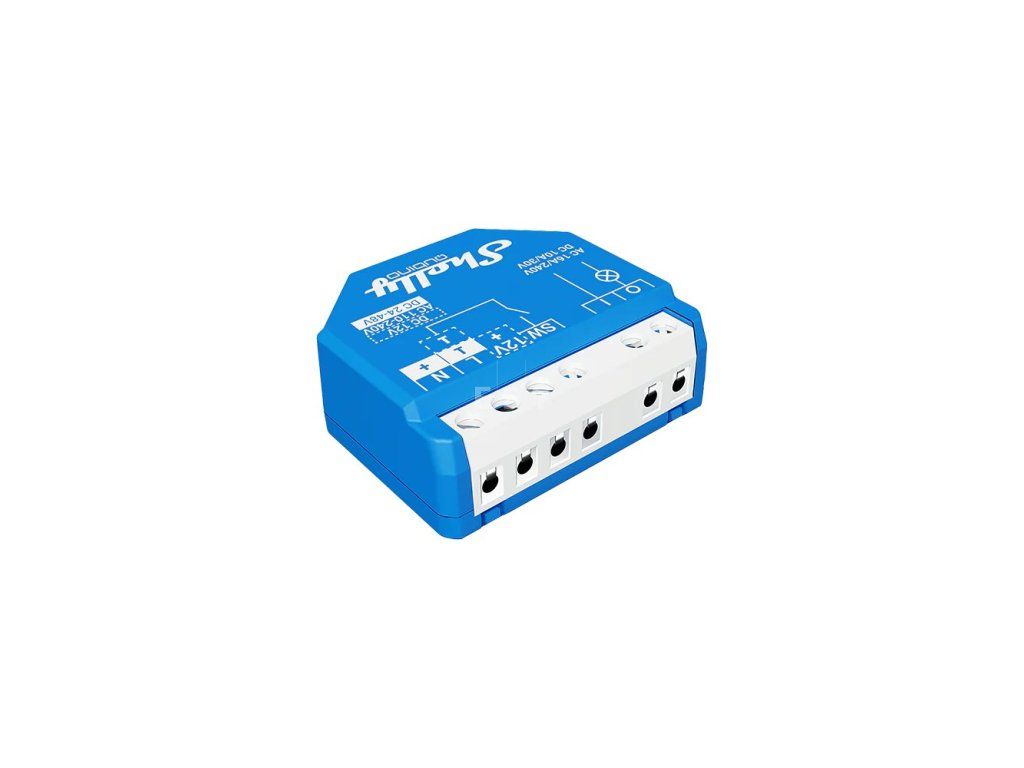

SHELLY Wave 1 Spínací modul s bezpotenciálovým kontaktom 16 A, opakovač siete, Z-Wave

Podrobný popis

Shelly Wave 1 je jednokanálový spínač do inštalačnej krabice pre siete Z-Wave. Zároveň funguje ako opakovač, takže signál posunie ďalej k ďalším zariadeniam v sieti.

Je to pre vás?

• Áno, ak staviate na Z-Wave a potrebujete spínať jeden okruh bezpotenciálovým kontaktom.
• Áno, ak má spínaný obvod vlastné napájanie oddelené od modulu.
• Áno, ak vám modul zároveň posilní sieť. Funguje ako opakovač Z-Wave.
• Áno, ak máte k dispozícii napájanie 110 až 240 V AC, 24 až 48 V DC alebo 12 V DC.
• Nie, ak chcete poznať aj spotrebu. Tento model meranie nemá.
• Nie, ak staviate na Wi-Fi. Modul hovorí Z-Wave a potrebuje bránu.
• Nie, ak spínate indukčnú záťaž a nechcete dopĺňať odrušovací člen.

Hlavné vlastnosti

• jeden výstup s bezpotenciálovým kontaktom
• 16 A pri 240 V striedavých, 10 A pri 30 V jednosmerných
• tri možnosti napájania: 110 až 240 V AC, 24 až 48 V DC a 12 V DC s toleranciou ±10 %
• vlastná spotreba pod 0,3 W
• funguje ako opakovač siete Z-Wave
• pásmo 868,4 MHz, vysielací výkon pod 25 mW
• ochrana proti prehriatiu
• svorky pre vodič 0,5 až 1,5 mm²
• rozmery 37 x 42 x 16 mm a hmotnosť 26 g

Čo produkt dokáže

Modul spína jeden okruh a jeho kontakt je bezpotenciálový, takže sám neprivádza napájacie napätie modulu do spínaného obvodu. To sa hodí všade, kde má spínaný okruh vlastné napájanie. Okrem samotného spínania prispieva aj sieti: funguje ako opakovač Z-Wave, čo znamená, že preposiela prevádzku medzi ďalšími zariadeniami a rozširuje tak dosah. Modul má aj ochranu proti prehriatiu.

Ovládanie a komunikácia

Do siete Z-Wave sa modul pridáva takto. Buď prepnete pripojený vypínač trikrát do troch sekúnd, alebo použijete tlačidlo S priamo na module, alebo necháte bránu načítať kód QR cez SmartStart. Priebeh spoznáte podľa kontrolky: modrá bliká počas pridávania, zelená v režime 1 po úspešnom zaradení, a záťaž na výstupe sa k tomu na sekundu zapne, na sekundu vypne, znova na sekundu zapne a na sekundu vypne. Továrenské nastavenia vrátite piatimi prepnutiami vypínača do troch sekúnd alebo podržaním tlačidla S. Postup vypínačom funguje len počas prvej minúty po pripojení napájania. Prístroj pracuje v pásme 868,4 MHz s vysielacím výkonom pod 25 mW.

Vybavenie

• Jeden bezpotenciálový výstup so samostatnými svorkami I a O
• Tri spôsoby napájania, striedavé 110 až 240 V a jednosmerné 12 V alebo 24 až 48 V
• Vstup SW pre klasický vypínač alebo tlačidlo
• Tlačidlo S na tele modulu
• Procesor Z-Wave S800 na pásme 868,4 MHz s vysielaným výkonom do 25 mW
• Funkcia opakovača siete, modul zosilňuje dosah pre ostatné zariadenia Z-Wave
• Ochrana proti prehriatiu, vypnúť sa nedá
• Modré plastové telo 37 x 42 x 16 mm s hmotnosťou 26 g

Zvláda odporovú aj kapacitnú záťaž, indukčnú s doplneným článkom RC.

Inštalácia a použitie

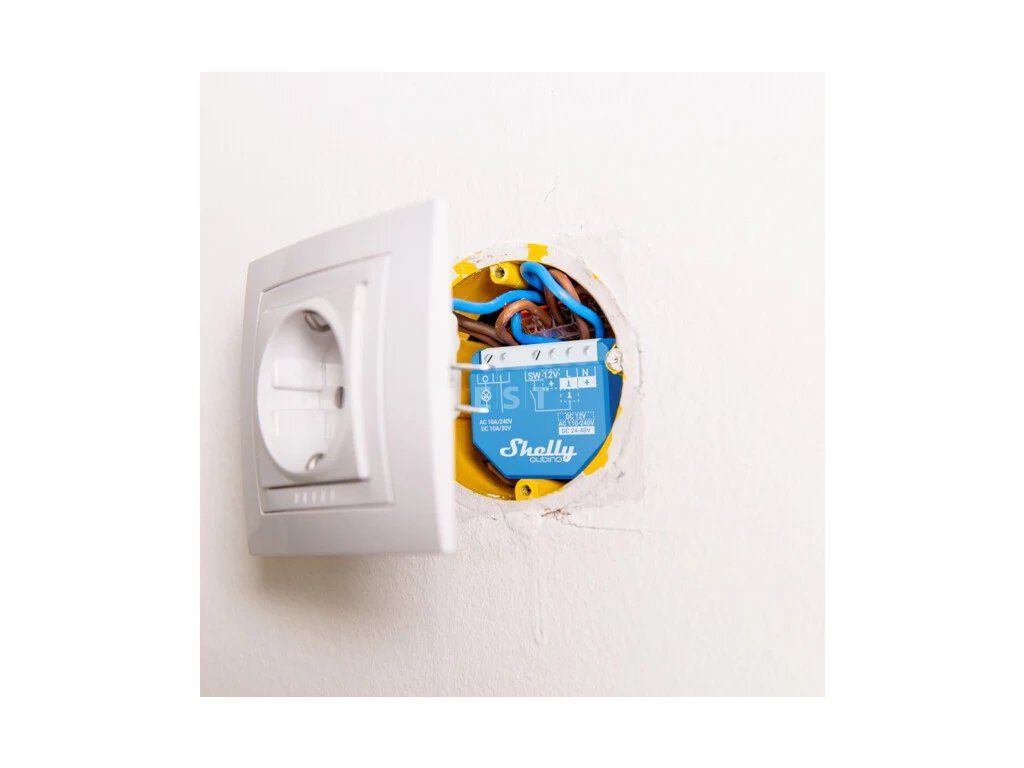

Modul sa zmestí do inštalačnej krabice za vypínač alebo zásuvku a meria 37 x 42 x 16 mm pri hmotnosti 26 g. Hlavné svorky sú tieto:

• L pre fázu a N pre nulový vodič
• SW pre vypínač
• O pre spínaný okruh
• 12V+ a Ʇ pre jednosmerné napájanie

Do skrutkových svoriek patrí vodič 0,5 až 1,5 mm² a uťahovací moment je 0,4 Nm. Pri záťažiach ako drivery LED, transformátory, ventilátory alebo vysávače patrí k záťaži odrušovací člen RC.

Čo si ešte pripraviť

• Bránu Z-Wave. V balení nie je a bez nej modul do siete nezaradíte.
• Zdroj pre spínaný okruh. Výstup je bezpotenciálový, napätie do okruhu nepúšťa.
• Miesto s rozmerom aspoň 37 x 42 x 16 mm v inštalačnej krabici alebo za ovládacím prvkom.
• Vodiče s prierezom 0,5 až 1,5 mm², odizolované na 5 až 6 mm.
• Uťahovanie momentom do 0,4 Nm.
• Článok RC k indukčnej záťaži, teda k transformátorom, ventilátorom, chladničkám a klimatizáciám.
• Elektrikára. Modul sa pripája na sieťové napätie.

Kde nájde využitie

• okruh s vlastným napájaním spínaný bezpotenciálovým kontaktom
• osvetlenie doplnené o inteligentné ovládanie v sieti Z-Wave
• miesto v dome, kde je slabý signál a hodí sa opakovač
• inštalácia napájaná 12 V alebo 24 až 48 V jednosmernými
• rekonštrukcia, kde sa modul schová do existujúcej krabice

Dôležité pred nákupom

• Modul nemeria spotrebu.
• Je to zariadenie pre Z-Wave, nie pre Wi-Fi.
• Spínaný prúd je 16 A pri 240 V striedavých, ale len 10 A pri 30 V jednosmerných.
• Svorky berú vodič 0,5 až 1,5 mm².
• Pri driveroch LED, transformátoroch, ventilátoroch a vysávačoch počítajte s odrušovacím členom RC.
• Prevádzková teplota je -20 až 40 °C pri vlhkosti 30 až 70 % RH.
• Modul patrí do suchých vnútorných priestorov.
• Verzie AU a Long Range sú samostatné modely s vlastnými parametrami.
• Inštaláciu smie vykonať len osoba s príslušnou elektrotechnickou kvalifikáciou.

Pripojovacie svorky

Parametre a použitie

Časté otázky

Zmeria mi spotrebu?
Nezmeria. Tento model meranie spotreby nemá.

Čo znamená bezpotenciálový kontakt?
Výstup neprenáša napájacie napätie modulu do spínaného obvodu.

Posilní mi sieť Z-Wave?
Áno, modul pracuje aj ako opakovač.

Môžem ho napájať jednosmerne?
Áno. Napájanie je 110 až 240 V AC, 24 až 48 V DC alebo 12 V DC ±10 %.

Ako ho pridám do siete?
Buď prepnete pripojený vypínač trikrát do troch sekúnd, alebo použijete tlačidlo S na module, alebo necháte bránu načítať kód QR.
