SHELLY Wave Pro 1 Spínací modul na DIN lištu s bezpotenciálovým kontaktom 16 A, opakovač siete, Z-Wave

Podrobný popis

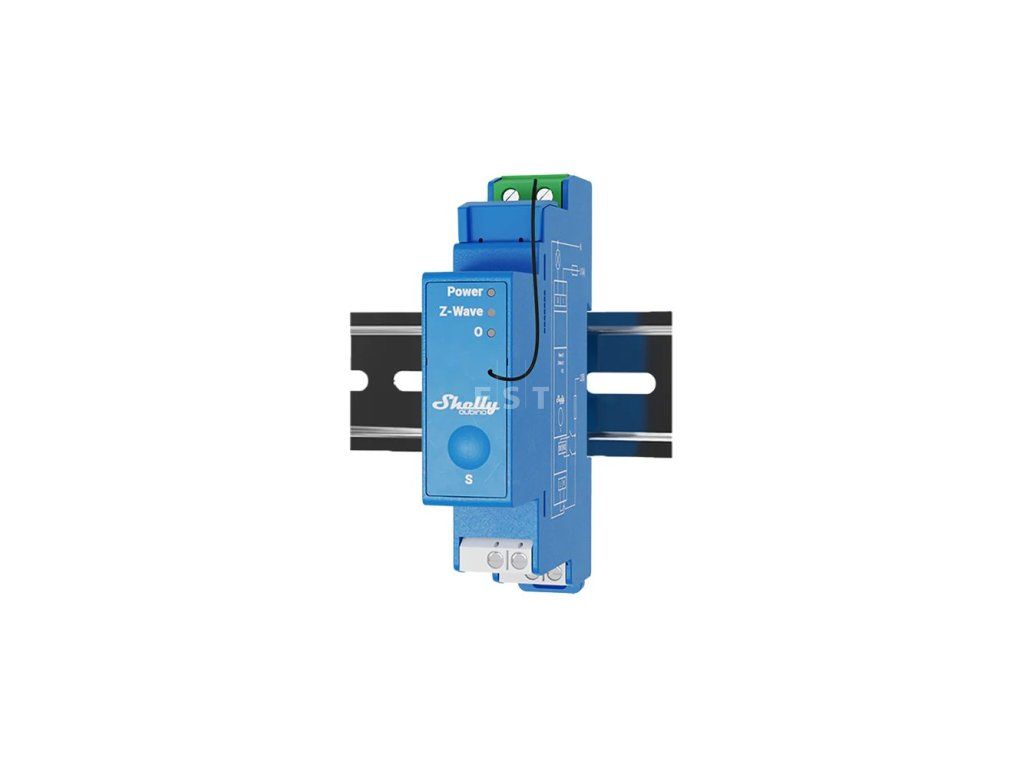

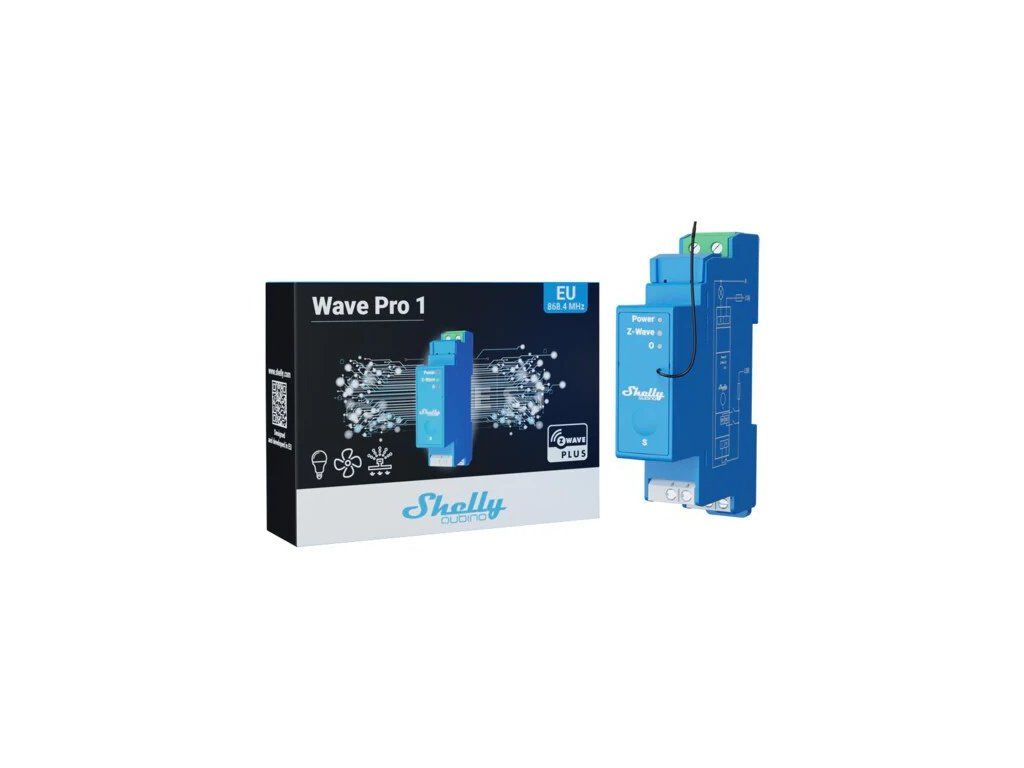

Shelly Wave Pro 1 je jednokanálový spínač do rozvádzača. Riadi jediný spotrebič, a to oddeleným kontaktom relé. Fáza záťaže vstupuje vlastnou svorkou I a po zopnutí odchádza svorkou O, kým elektronika sa napája z dvojice L a N. Povel prichádza zo siete Z-Wave, od vypínača na stene alebo z časovača vnútri prístroja. Objednávací kód pre európsky trh je QPSW-0A1X16EU.

Je to pre vás?

Áno, ak

• z rozvádzača sa má riadiť jediný okruh s odberom do 16 A a napätie na kontakte nepresiahne 240 V AC
• chcete mať spínanú časť oddelenú od napájania elektroniky a priviesť ju iným fázovým vodičom
• vaša inštalácia stojí na protokole Z-Wave a oceníte, že prístroj preposiela komunikáciu v sieti
• na DIN lište zostáva 19 mm a okolo prístroja sa dá nechať medzera
• na stene má zostať doterajší vypínač alebo tlačidlo
• uvítate druhý vstup, ktorým sa z jedného miesta riadia iné uzly siete Z-Wave

Nie, zvoľte iný model, ak

• potrebujete pri okruhu sledovať odoberaný výkon, tým je vybavený Shelly Wave Pro 1PM
• spínate dva od seba nezávislé okruhy, dvojkanálovou verziou je Shelly Wave Pro 2
• svetlo sa má dať plynulo stlmiť, na to slúži Shelly Wave Pro Dimmer 1PM
• riadite roletu alebo žalúziu, tam patrí Shelly Wave Pro Shutter
• montuje sa za vypínač do inštalačnej krabice, pre ňu je určený Shelly Wave 1

Hlavné vlastnosti

• jedno relé s bezpotenciálovým kontaktom, vývod na svorke O
• zaťažiteľnosť 16 A, spínané napätie najviac 240 V AC
• záťažový obvod má svoju vlastnú vstupnú svorku I
• vstupy SW a SW2 prijmú vypínač aj tlačidlo
• vlastná spotreba pod 0,3 W
• napájanie zo siete 110 až 240 V AC pri kmitočte 50/60 Hz
• rádiové pásmo 868,4 MHz, vysielanie pod 25 mW, v budove dosah do 40 m
• procesor Z-Wave S800, šifrovanie až po úroveň S2 Authenticated
• trvalo zapnutá ochrana proti prehriatiu
• rozširuje dosah siete Z-Wave, funguje ako opakovač
• modré plastové puzdro na lištu so šírkou 19 mm, hmotnosť 60 g

Čo produkt dokáže

Záťaž na svorke O prepne povel zo siete Z-Wave, vypínač na vstupe SW alebo časovač vnútri modulu. Či má byť kontakt v pokoji rozpojený, alebo spojený, rozhoduje parameter 23. Predvolená voľba NO nechá obvod v pokoji rozpojený a povelom zapnuté ho zopne. Voľba NC logiku obráti, kontakt je v pokoji spojený a povel zapnuté ho rozpojí.

Časovač má dve samostatné úlohy. Parameter 19 zopnutý výstup po zadanom čase vypne, parameter 20 naopak vypnutý výstup po zadanom čase zapne. Zadáva sa hodnota 1 až 32535, nula časovač vypne, a parameter 25 určuje, či ide o sekundy, alebo o milisekundy. Odpočet začína znovu zakaždým, keď modul dostane opačný povel, či už z brány, z pridruženého prístroja alebo od vypínača.

V predvolenom nastavení si modul stav výstupu pamätá a po návrate napájania ho obnoví, parametrom 17 sa to dá zmeniť tak, že výstup zostane vypnutý. Prístroj tiež dokáže odpovedať na poplach, ktorý v sieti Z-Wave ohlási niekto iný. Reakciu na hlásenie o vode nesie parameter 91, na hlásenie o dyme parameter 92, na hlásenie o oxide uhoľnatom parameter 93 a na hlásenie o teple parameter 94. Pri každom z nich sa vyberá medzi nečinnosťou, rozopnutím relé a jeho zopnutím. O vlastnú teplotu sa modul stará sám. Len čo sa prehreje, vypne svoj reléový výstup a dá o tom bráne vedieť.

Ovládanie a komunikácia

Vstupy sú dva, výstup jediný, a v tom je pri tomto modeli podstatný rozdiel. Svorka SW prepína relé O. Svorka SW2 na relé nesiaha vôbec, posiela povely iným uzlom siete Z-Wave. Z jedného miesta na stene sa tak jedným ovládačom spína záťaž na module a druhým napríklad svetlo o poschodie vyššie.

Čo je na vstupe pripojené, povedia modulu parametre 1 a 2. Vstup zvládne vypínač aj tlačidlo. Pre vypínač sú dva režimy. Predvolená hodnota 2 pri každej zmene polohy preklopí stav výstupu do opačného, hodnota 1 berie spojený kontakt ako zapnuté a rozpojený ako vypnuté. Hodnota 0 patrí tlačidlu, teda ovládaču, ktorý sa po uvoľnení sám vracia.

Povely medzi prístrojmi bez účasti brány zabezpečujú asociačné skupiny. Vstupu SW patria skupiny 2 a 3, vstupu SW2 skupiny 4 a 5. Zo skupín 2 a 4 odchádza prostý povel na zapnutie a na vypnutie. Skupiny 3 a 5 vysielajú povel, ktorým sa úroveň mení plynulo, a rozumie mu napríklad stmievač. Do jednej skupiny sa zmestí 9 uzlov, pre oneskorenia v sieti sa však odporúča zostať do 5. Skupina 1 Lifeline zostáva vyhradená bráne. Odchádza do nej hlásenie o stave LED, o zmene na výstupe O, o prehriatí a o miestnom návrate k výrobnému nastaveniu.

Vysiela sa v pásme 868,4 MHz, výkon zostáva pod 25 mW a v budove sa dá počítať s dosahom do 40 m podľa miestnych podmienok. O spracovanie sa stará čip Z-Wave S800. Modul napájaný zo siete zároveň preposiela prevádzku ostatným uzlom, takže sieť s ním dosiahne do vzdialenejších častí objektu. Modul zvládne zaradenie nešifrované, na úrovni S0 aj na dvoch úrovniach S2. Cesty do siete sú tri. Buď brána načíta kód QR a modul sa počas 10 minút od zapnutia prihlási sám, alebo poslúži servisné tlačidlo S, ktoré sa drží do trvalého modrého svitu LED a potom ešte dlhšie než 2 sekundy, alebo sa vypínačom či tlačidlom na vstupe SW alebo SW2 trikrát počas 3 sekúnd prepne. Brána Z-Wave je nutná už kvôli nastaveniu parametrov. Riadiť modul mimo domu sa dá vtedy, keď je táto brána pripojená na internet.

Zapínanie a vypínanie aj hlásenie zmien zo vstupu SW potvrdzujú Cozify, Vera Ezlo, Homee Cube Gen 7, Homey, Fibaro HC 3 so Z-Wave engine 3 a Home Assistant. SmartThings si navyše žiada ovládač Shelly Wave edge driver. Brána Homee Cube Gen 5 výstup prepne, ale zmenu vyvolanú vypínačom na vstupe SW vo svojom rozhraní neukáže.

Inštalácia a použitie

V rozvádzači si prístroj na lište vezme 19 mm šírky. Vonkajšie rozmery predstavujú 94 x 19 x 69 mm, dovolená odchýlka rozmeru ±0,5 mm, hmotnosť 60 g. Ak počítate s prúdom nad 5 A, nechajte pri každom zariadení radu Pro najmenej 10 mm voľna.

Zapojenie počíta s dvoma fázovými vodičmi a s jedným nulovým. Na svorku L príde fáza pre napájanie modulu, na svorku N nulový vodič a na svorku I fáza záťažového obvodu, ktorá po zopnutí odíde zo svorky O k spotrebiču. Pre zelený konektor platí vodič 0,5 až 2,5 mm² a odizolovanie na 6 až 7 mm. Menší rozsah majú biele konektory, tým patrí vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm. Na skrutkách je dovolených najviac 0,4 Nm. Vodiče voľte plné, lanká opatrite dutinkou a izoláciu vyberajte s vyššou tepelnou odolnosťou, najmenej na úrovni PVC T105 °C.

Pripojenie na sieť smie vykonať iba kvalifikovaný elektrikár. Najprv sa vypnú ističe, potom sa skúšačkou alebo multimetrom overí neprítomnosť napätia na svorkách. Anténu neskracujte a držte ju bokom od plechov a kovových líšt, ktoré signál tlmia. Rozvádzač musí zostať v suchu. Okolitá teplota sa má držať v rozmedzí -20 až 40 °C, vlhkosť vzduchu medzi 30 a 70 % a miesto inštalácie nemá byť vyššie než 2000 m nad morom.

Čo si ešte pripraviť

• Voľné miesto na DIN lište. Modul má 94 x 19 x 69 mm, teda šírku jedného modulu.
• Bránu Z-Wave. V balení nie je a bez nej modul nenastavíte.
• Zdroj pre spínaný okruh. Výstup je bezpotenciálový a napätie doň neprivádza.
• Vodiče podľa konektora. Zelený konektor prijme 0,5 až 2,5 mm² s odizolovaním 6 až 7 mm, biele konektory 0,5 až 1,5 mm² s odizolovaním 5 až 6 mm.
• Uťahovanie momentom do 0,4 Nm.
• Vypínač alebo tlačidlo na svorku SW, prípadne druhé na SW2.
• Elektrikára. Modul sa pripája na sieťové napätie v rozvádzači.

Kde nájde využitie

• osvetlenie chodby, dvora alebo schodiska, ktoré sa ovláda z rozvádzača aj vypínačom na stene
• zásuvkový okruh na terase alebo v dielni, ktorý sa má po zadanom čase sám vypnúť
• akumulačný ohrev vody a priamovýhrevný okruh s odporovou záťažou
• čerpadlo alebo ventilátor v technickej miestnosti, doplnené o člen RC
• byty, hotely a školy, kde sa jeden okruh spína centrálne a druhý vstup ovláda ďalšie uzly siete
• poľnohospodárska a výrobná prevádzka, kde prístroj v rozvádzači zároveň predlžuje dosah siete

Dôležité pred nákupom

• Činný výkon tento modul nemeria. Kto ho potrebuje vidieť, siahne po Shelly Wave Pro 1PM v rovnako veľkom puzdre.
• Spínať možno jeden okruh. Jediný výstup znesie najviac 16 A a napätie na kontakte smie byť najviac 240 V AC.
• Počíta sa s prevádzkou v striedavých obvodoch, nie v jednosmerných.
• Vnútorná ochrana je jediná, teplotná. Vypnúť ju nemožno. Modul vypne svoj reléový výstup a bráne odíde hlásenie. Na odvolanie alarmu stačí odpojiť a znovu pripojiť napájanie, krátko stlačiť tlačidlo S alebo pohnúť vypínačom či tlačidlom na SW alebo na SW2.
• Spotrebič nad uvedenú najvyššiu záťaž sa k modulu pripojiť nesmie.
• Nad 5 A je nutná medzera najmenej 10 mm okolo každého prístroja radu Pro.
• Odporová záťaž, teda žiarovky a vykurovacie telesá, aj záťaž kapacitná sú v poriadku. K indukčnej záťaži patria popri motoroch a ventilátoroch aj LED drivery, transformátory, chladničky a klimatizácie.
• Indukčný spotrebič, ktorý pri zapínaní a vypínaní robí napäťové špičky, teda motor, ventilátor alebo vysávač, si žiada paralelne pripojený člen RC. Ten má 0,1 µF a 100 Ω a je dimenzovaný na 1/2 W pri 600 V AC.
• Konektory nie sú rovnaké. Zelený počíta s vodičom 0,5 až 2,5 mm² odizolovaným na 6 až 7 mm, biele s vodičom 0,5 až 1,5 mm² odizolovaným na 5 až 6 mm.
• Modul patrí do suchého rozvádzača, vlhkosť mu nesvedčí.
• Vstup SW2 druhý okruh nespína. Riadi iné prístroje v sieti Z-Wave.
• Brána Z-Wave je nutná. Bez nej sa parametre nenastavia a ovládanie na diaľku odpadá.
• Párovanie na úrovni S2 si vyžiada kód PIN. Tvorí ho prvých päť podčiarknutých číslic kľúča DSK zo štítku na boku modulu, rovnaký kód nesie kartička v balení. Štítok na prístroji nechajte a kartičku uschovajte.
• Len čo modul do siete pribudne alebo z nej zmizne, dvakrát po sebe záťaž na jednu sekundu zapne a na jednu vypne. Kto má na výstupe čerpadlo alebo svetlo, nech s tým počíta.
• Rádiová cesta Z-Wave nedáva istotu, že povel vždy dorazí. Ako jediná ochrana zdravia alebo cenného majetku tento prístroj slúžiť nesmie.
• Zapájať a prepájať smie iba kvalifikovaný elektrikár, a to až po overení neprítomnosti napätia na svorkách.

Pripojovacie svorky

Časté otázky

Meria Shelly Wave Pro 1 činný výkon?
Nemeria. Watty ukáže Shelly Wave Pro 1PM, ktorý má rovnako veľké puzdro.

Načo je vstup SW2, keď má modul jediný výstup?
Riadi iné uzly siete Z-Wave cez asociačné skupiny 4 a 5. Iba vstup SW prepína výstup O.

Čo mi dá bezpotenciálový kontakt?
Záťaž má vlastnú vstupnú svorku I a zostáva oddelená od napájania elektroniky. Fáza pre spínaný obvod tak môže prísť z iného vodiča, než z ktorého sa modul napája.

Dokáže výstup pracovať ako rozpínací?
Dokáže, stačí parametrom 23 prepnúť kontakt z predvoleného NO na NC.

Obíde sa modul bez brány Z-Wave?
Záťaž prepnete vypínačom na vstupe SW aj bez nej. Nastavenie parametrov a ovládanie na diaľku už ale bránu vyžadujú.

Pripojím k modulu bežný vypínač zo steny?
Áno. Parameter 1 má v predvolenom stave hodnotu pre vypínač. Hodnota 1 číta spojený kontakt ako zapnuté, hodnota 0 je určená pre tlačidlo.

Koľko prístrojov si môžem pridružiť?
Do jednej asociačnej skupiny 9 uzlov, odporúčaných je najviac 5. Skupina 1 Lifeline patrí jedinej bráne.

Ako modul vrátim do výrobného nastavenia?
Ponúkajú sa tri postupy. Tlačidlo S, ktoré funguje kedykoľvek, hodnota v parametri 120 poslaná z brány a päťkrát prepnutý vypínač či tlačidlo do 3 sekúnd. Posledný postup sa dá použiť iba do prvej minúty od zapnutia napájania.

Shelly Wave Pro 1, alebo Shelly Wave Pro 1PM?

Siahnite po modeli Shelly Wave Pro 1, keď potrebujete spínať jeden okruh oddeleným kontaktom. Shelly Wave Pro 1PM je na mieste tam, kde má byť vidieť odoberaný výkon a kde sa hodí aj vnútorná ochrana proti nadmernému prúdu a napätiu.
