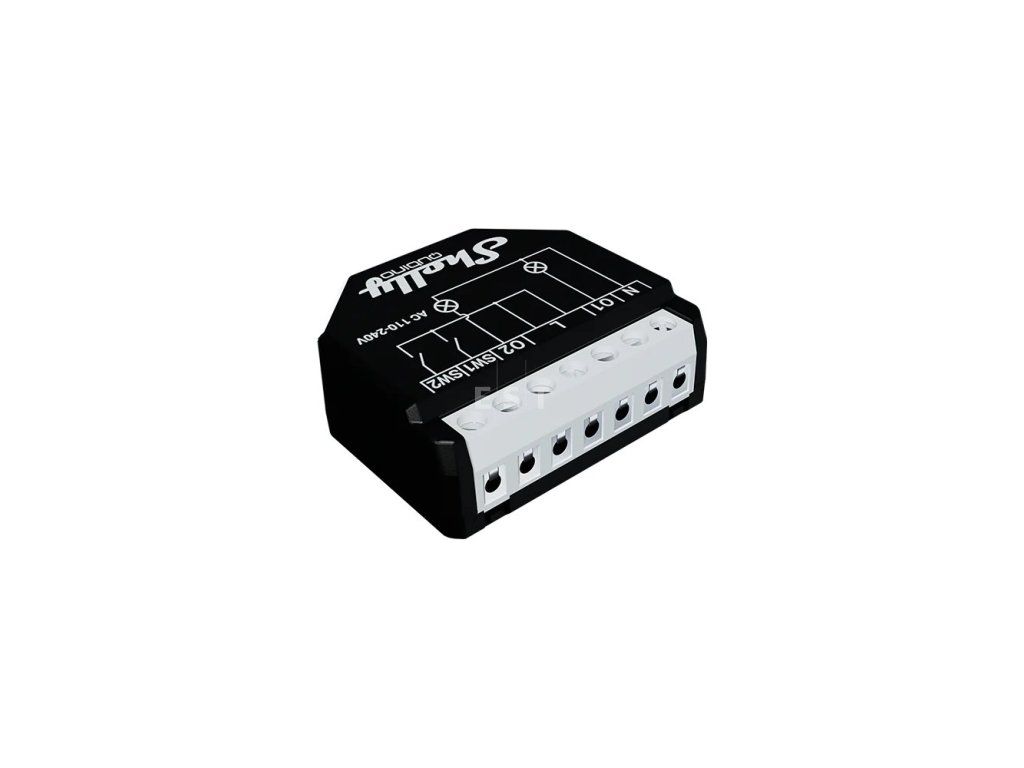

SHELLY Wave 2PM Spínací modul s meraním spotreby dva kanály 10 A na kanál, opakovač siete, Z-Wave

Podrobný popis

Dve svetlá, dve zásuvky alebo svetlo a stropný ventilátor ovládané osobitne, a k tomu prehľad o tom, koľko každý z nich odoberá. Shelly Wave 2PM je zápustný modul určený do sietí Z-Wave, ktorý spína dva nezávislé okruhy, meria ich spotrebu samostatne aj spolu a zmestí sa za zásuvku alebo za vypínač.

Je to pre vás?

Áno, je to modul pre vás, keď

• chcete jedným zariadením ovládať dva okruhy zvlášť a pri oboch vidieť odoberaný výkon
• staviate inteligentnú domácnosť na Z-Wave a máte bránu, cez ktorú modul do siete zapojíte
• máte za vypínačom alebo zásuvkou málo miesta a hľadáte kompaktné puzdro

Nie, siahnite po inom modeli, keď

• jeden okruh má odoberať viac než 10 A, vtedy je na mieste jednokanálový Shelly Wave 1PM so 16 A na jedinom výstupe
• montujete do rozvádzača na DIN lištu, tam patrí Shelly Wave Pro 2PM so 16 A na kanál a spolu 25 A
• potrebujete spínať bezpotenciálovým kontaktom, výstupy O1 a O2 tu spínajú fázu privedenú na svorky L, bezpotenciálový kontakt má Shelly Wave 1

Hlavné vlastnosti

• dva reléové výstupy, pri oboch sa meria odoberaný výkon
• 10 A na kanál, 16 A spolu a 18 A spolu v špičke, pri 240 V striedavých
• jednosmerné spínanie do 10 A pri 30 V
• striedavé napájanie 110 až 240 V AC, prípadne jednosmerné 24 V DC v tolerancii ±10 %
• vstupy SW1 a SW2, na každý z nich príde vypínač alebo tlačidlo
• vlastný odber pod 0,3 W
• ochrana proti prehriatiu, proti nadprúdu aj proti prepätiu
• v sieti Z-Wave posiela signál ďalej k ostatným zariadeniam
• dosah vnútri budov až 40 m, podľa podmienok na mieste
• čierne plastové telo, 29 g, rozmery 37 x 42 x 16 mm
• pásmo 868,4 MHz a vysielací výkon zostáva pod 25 mW, čip Z-Wave S800

Čo produkt dokáže

Zariadenie zapína a vypína dve samostatné záťaže a pri každej z nich sleduje odoberaný výkon. Spotrebu hlási za každý výstup osobitne aj za oba spolu, takže si spotrebu oboch okruhov môžete porovnať. Meranie pracuje pri striedavom napájaní. Každému výstupu sa dá nastaviť časovač na automatické vypnutie aj zapnutie, a to v rozsahu od jednej sekundy do 32535 sekúnd, prípadne v milisekundách. Správanie relé sa prepína medzi rozpínacím a spínacím kontaktom, takže modul zvládne aj obvody, ktoré majú byť v pokojovom stave zopnuté. Po výpadku napájania si modul vo východiskovom nastavení pamätá, ako boli oba výstupy zopnuté, a vráti ich do rovnakého stavu. Hlásenie spotreby sa nastavuje prahom v percentách a najkratším časom medzi dvoma hláseniami, východiskové hodnoty sú 50 % a 30 s. Reakciu na poplach z detektora vody, dymu, tepla alebo oxidu uhoľnatého nastavujú štyri samostatné parametre. Vo východiskovom stave je funkcia vypnutá a relé sa dá podľa potreby nechať rozopnúť alebo zopnúť.

Ovládanie a komunikácia

Modul komunikuje protokolom Z-Wave na pásme 868,4 MHz a riadi ho kompatibilná brána Z-Wave. Podporuje nezabezpečené pripojenie, úroveň S0 aj obe úrovne S2, teda neoverenú aj overenú. Do siete sa pridáva tromi spôsobmi, načítaním QR kódu funkciou SmartStart, tlačidlom S na tele modulu, alebo trojnásobným prepnutím vypínača pripojeného na SW1 či SW2 počas troch sekúnd. Pri zabezpečení S2 si brána vypýta päťmiestny PIN kód z DSK štítka, ktorý je nalepený na boku modulu a ktorého kópia je priložená v balení. Okrem riadenia z brány zvládne modul aj priame asociácie. Skupina 1 je vyhradená pre bránu a prijme jediný uzol, skupiny 2 a 3 posielajú povely z tlačidla na SW1 a skupiny 4 a 5 z tlačidla na SW2. Do skupín 2 až 5 sa zmestí 9 uzlov, aby v sieti nevznikalo oneskorenie, odporúča sa však najviac 5 uzlov. Ako napájaný uzol modul zároveň preposiela prevádzku ostatným zariadeniam v sieti.

Inštalácia a použitie

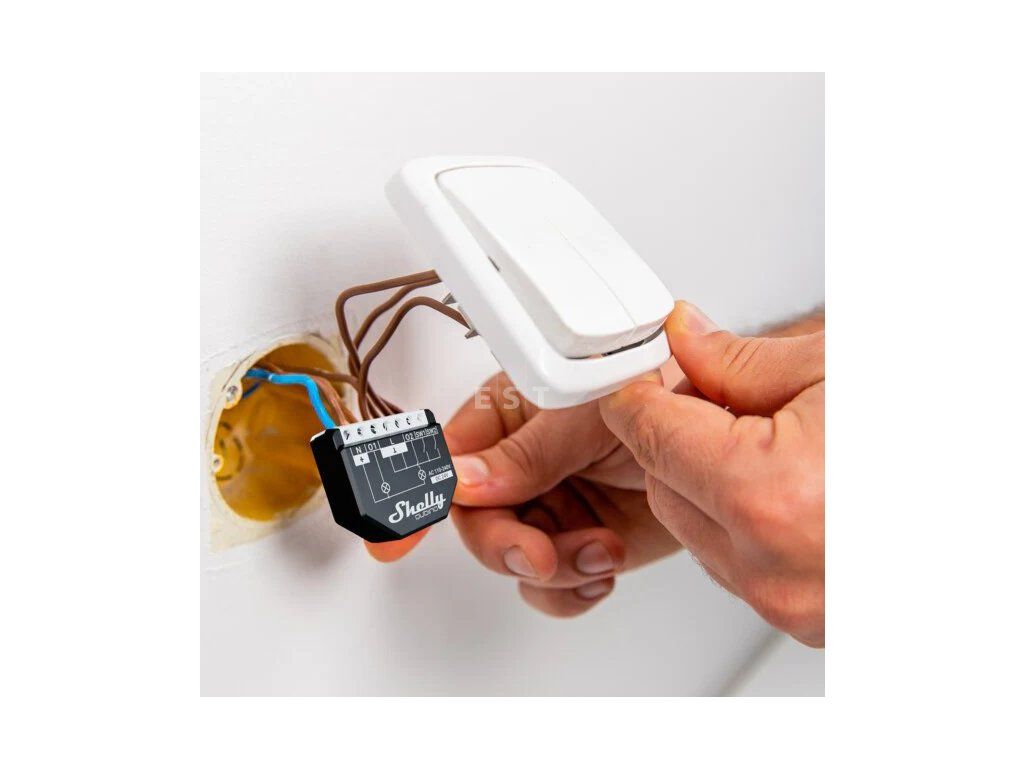

Svoje miesto nájde modul v bežnej inštalačnej krabici za zásuvkou alebo za vypínačom, prípadne inde s obmedzeným priestorom. Pripojenie do siete smie urobiť len kvalifikovaný elektrikár a vždy až po odpojení ističov a overení, že svorky nie sú pod napätím. Pri striedavom napájaní sa obe svorky L prepoja s fázou a svorka N s nulovým vodičom, záťaže sa pripoja na O1 a O2 proti nulovému vodiču a vypínače na SW1 a SW2 proti fáze. Pri jednosmernom napájaní idú obe zemniace svorky na vodič GND a svorka plus na kladný vodič. Miešať striedavý a jednosmerný obvod sa nesmie a použije sa len jeden fázový okruh. Svorky prijímajú prierez 0,5 až 1,5 mm², odizolovať treba 5 až 6 mm a skrutka sa doťahuje momentom do 0,4 Nm. Hodia sa plné jednožilové vodiče, ktorých izolácia znesie aspoň PVC T105 °C.

Čo si ešte pripraviť

• Bránu Z-Wave. V balení nie je a modul sa bez nej nenastaví.
• Dva okruhy, ktoré má modul ovládať. Dvojkanálový modul sa oplatí tam, kde sú naozaj dva, inak stačí jednokanálový Wave 1PM.
• Nulový vodič v krabici, ak modul napájate striedavo.
• Miesto aspoň 37 x 42 x 16 mm v inštalačnej krabici.
• Vodiče s prierezom 0,5 až 1,5 mm², odizolované na 5 až 6 mm, s izoláciou aspoň PVC T105 °C.
• Uťahovanie momentom do 0,4 Nm.
• Dva vypínače alebo tlačidlá na svorky SW1 a SW2, ak chcete ovládanie zo steny pre oba okruhy.
• Článok RC k indukčnej záťaži, teda k driverom LED, transformátorom, ventilátorom, chladničkám a klimatizáciám.
• Elektrikára. Modul sa pripája na sieťové napätie.

Kde nájde využitie

• dva svetelné okruhy v jednej miestnosti, každý osobitne ovládaný a osobitne meraný
• stropný ventilátor a svetlo za jedným vypínačom, každý na svojom kanáli
• infrapanel a osvetlenie na terase, so sledovaním, koľko kúrenie naozaj spotrebuje
• dve zásuvky, pri ktorých chcete poznať odber pripojených spotrebičov
• odporová záťaž typu vykurovacieho telesa alebo klasickej žiarovky v rámci 10 A na kanál
• staršia inštalácia, kde chcete zachovať mechanický vypínač a pridať k nemu diaľkové ovládanie

Dôležité pred nákupom

• Obe prúdové medze platia súčasne. Na jeden kanál je to 10 A, na oba spolu 16 A a v špičke 18 A. Dva kanály zaťažené na plných 10 A naraz modul nepokryje.
• Nadprúdová ochrana rozopne relé, len čo prúd presiahne 16 A o 10 % a trvá to dlhšie než 5 s. Ochrana proti nadprúdu aj proti prehriatiu je trvalo zapnutá a nedá sa vypnúť.
• Meranie spotreby pracuje pri striedavom napájaní. Pri napájaní 24 V DC s ním nerátajte.
• Na zapojenie do siete Z-Wave a na diaľkové ovládanie je potrebná kompatibilná brána. V balení je jeden modul, brána jeho súčasťou nie je.
• S bránou Hubitat modul nespolupracuje. Nespína a nehlási ani odoberaný výkon.
• Homee Cube Gen 5 zobrazí modul ako jednokanálové zariadenie a jediný spínač v aplikácii ovláda oba výstupy naraz.
• Pre SmartThings treba doinštalovať Shelly Wave edge driver.
• Overené brány sú Home Assistant, Homey, Homee Cube Gen 7, SmartThings, Vera Ezlo, Cozify a Fibaro HC 3 so Z-Wave engine 3. Pri bráne Homey sa občasné problémy s hlásením nameraných hodnôt dajú odstrániť doplnkovým nastavením.
• PIN kód z DSK štítka si odložte. Bez neho sa modul nedá znova pridať do siete so zabezpečením S2 a štítok sa z modulu neodstraňuje.
• Pri indukčných spotrebičoch typu elektromotorov, ventilátorov alebo vysávačov sa paralelne k spotrebiču pripája RC snubber zložený z 0,1 µF a 100 Ω, s dimenziou 1/2 W pri 600 V AC.
• Továrenský reset vypínačom funguje len počas prvej minúty po pripojení napájania. Kedykoľvek inokedy sa robí tlačidlom S.
• Modul patrí do suchého prostredia a nesmie zvlhnúť. Pracuje v rozmedzí -20 až 40 °C, relatívna vlhkosť okolia má byť 30 až 70 % a montovať sa dá do nadmorskej výšky 2000 m.
• Bezdrôtový prenos nie je stopercentne spoľahlivý, preto sa modul nemá používať tam, kde od jeho funkcie výhradne závisí život alebo cenný majetok.

Pripojovacie svorky

Časté otázky

Potrebujem k modulu bránu Z-Wave?
Áno. Bez brány sa modul nedá pridať do siete ani nastaviť. Keď je brána pripojená k internetu, ovládate modul aj na diaľku.

Utiahne jeden kanál 16 A?
Neutiahne. Na jeden kanál je limit 10 A, hodnota 16 A platí pre oba kanály spolu. Na 16 A na jednom okruhu je určený Shelly Wave 1PM.

Meria modul spotrebu aj pri napájaní 24 V DC?
Meranie je určené pre striedavé napájanie. S jednosmerným napájaním preto rátajte len so spínaním.

Funguje s Home Assistantom?
Áno. Home Assistant ovláda oba výstupy, hlási stav vstupov SW a odovzdáva hodnoty vo wattoch aj v kilowatthodinách.

Môžem namiesto vypínača pripojiť tlačidlo?
Môžete. Typ ovládača sa pre SW1 a SW2 nastavuje osobitne. Vo východiskovom stave modul počíta s vypínačom.

Pomýlil som si, ktorý vypínač ovláda ktorý výstup. Musím to prepojiť?
Nemusíte. Modul vie prehodiť vstupy SW1 a SW2 aj výstupy O1 a O2 nastavením, bez zásahu do zapojenia.

Zostane svetlo po výpadku prúdu zapnuté?
Modul si vo východiskovom nastavení pamätá, ako boli oba výstupy zopnuté, a po obnovení napájania ich vráti do rovnakého stavu. Ak teda svetlo svietilo, rozsvieti sa znova. Správanie sa dá pri každom výstupe prepnúť.

Ako modul dostanem späť do továrenského nastavenia?
Počas prvej minúty po pripojení napájania päťnásobným prepnutím vypínača na SW1 alebo SW2 počas troch sekúnd, inak podržaním tlačidla S. Továrenský reset zmaže parametre aj asociácie, preto sa používa až vtedy, keď brána chýba alebo nefunguje.

Shelly Wave 2PM alebo Shelly Wave 1PM?

Shelly Wave 1PM zvoľte, ak riešite jediný okruh a chcete na ňom mať k dispozícii plných 16 A. Shelly Wave 2PM zvoľte, ak potrebujete v jednej krabici dva nezávislé okruhy s vlastným meraním a viete, že sa každý z nich zmestí do 10 A.
