SHELLY Wave Pro 2PM LR Spínací modul na DIN lištu 2-kanálový 16 A na kanál s meraním spotreby, Z-Wave Long Range

Podrobný popis

Shelly Wave Pro 2PM LR je dvojkanálový spínací modul do rozvádzača. Dve relé obsluhujú dva zaťažovacie obvody oddelené od seba a pri oboch merajú odoberaný výkon. Každý obvod dostal vlastnú prívodnú aj vývodnú svorku a k tomu samostatný vstup pre nástenný vypínač alebo tlačidlo. Na jeden kanál smie ísť 16 A, na oba spolu najviac 25 A. Rádio Z-Wave zvládne dve topológie a to, ktorú z nich dostane, rozhodne až zaradenie do siete. Modul teda beží buď v obyčajnej sieti mesh, alebo v hviezdicovom Long Range. Objednávací kód je QUSW-0A2P16EU.

Je to pre vás?

Áno, ak

• spínate z rozvádzača dva obvody, ktoré majú zostať oddelené, a pri každom chcete vidieť, koľko si práve berie
• jednému kanálu vystačí 16 A a súčet oboch záťaží neprekročí 25 A
• máte bránu Z-Wave a chcete si pri zaraďovaní vybrať medzi sieťou mesh a režimom Long Range
• potrebujete dosiahnuť do vzdialenej časti pozemku alebo do stavby, kam bežná sieť mesh nedosvieti
• chcete oba obvody ovládať aj klasickým vypínačom na stene, nielen z telefónu
• hodí sa vám, že každý kanál sa dá nastaviť ako spínací alebo rozpínací kontakt
• stavíte novostavbu a inteligentnú elektroinštaláciu sústreďujete do rozvádzača

Nie, zvoľte iný model, ak

• režim Long Range nepotrebujete a vystačíte si sieťou mesh. Rovnaké výkonové parametre má aj Shelly Wave Pro 2PM.
• chcete tri obvody a bezpotenciálové kontakty. Na tie sa hodí Shelly Wave Pro 3 LR.
• potrebujete svetlá stmievať. Pre lištu slúži Shelly Wave Pro Dimmer 2PM.
• ovládate rolety, žalúzie alebo markízu. Tam patrí Shelly Wave Pro Shutter.

Hlavné vlastnosti

• dva spínané výstupy s meraním, každý s vlastnou dvojicou svoriek
• na kanál záťaž do 16 A, za celý prístroj najviac 25 A
• maximálne spínané napätie 240 V AC
• sieťové napájanie 110 až 240 V AC, kmitočet 50/60 Hz
• spotreba samotného modulu pod 0,3 W
• okamžitý výkon osobitne za kanál O1, osobitne za O2 a navyše ako súčet oboch
• nasčítané kilowatthodiny sa ukladajú do pamäte a prežijú aktualizáciu firmvéru
• dva vstupy pre vypínač alebo tlačidlo, každý k svojmu výstupu
• Z-Wave s procesorom S800 a zabezpečením vrátane S2 Authenticated
• voľba topológie pri zaradení, 868,4 MHz v sieti mesh a 864 MHz v Long Range
• trvalo aktívna ochrana pred prehriatím, nadprúdom aj prepätím
• na DIN lište zaberie 19 mm, hmotnosť 75 g

Čo produkt dokáže

Každý z dvoch výstupov sa dá zapínať a vypínať samostatne, a to povelom z brány Z-Wave aj vypínačom či tlačidlom pripojeným k príslušnému vstupu. Vstup sa dá nastaviť ako tlačidlo, ako klasický vypínač podľa zopnutého a rozopnutého kontaktu, alebo ako vypínač, ktorý len hlási zmenu polohy. Ak vstupy skončili pri nesprávnom obvode, ich funkcia sa prehodí nastavením a vodiče prepájať netreba. Presne tak sa dajú prehodiť aj oba výstupy. Vstup sa navyše dá od svojho výstupu odpojiť a používať ho potom len ako zdroj povelu pre scénu v bráne, kým obvod zostáva riadený odinakiaľ.

Ku každému výstupu patrí vlastný časovač automatického vypnutia aj automatického zapnutia. Čas sa zadáva v sekundách alebo v milisekundách s rozlíšením 100 ms. Odpočet automatického vypnutia začína znova pri každom ďalšom povele na zapnutie, či príde z brány, z asociovaného zariadenia alebo od vypínača. Samotné relé sa dá prepnúť na rozpínacie správanie, takže obvod je v pokojovom stave zapnutý a povelom sa odpojí.

Meranie pracuje v dvoch rovinách. Okamžitý výkon vo wattoch modul zisťuje pre záťaž na výstupe O1, pre záťaž na výstupe O2 a k tomu ako súčet oboch. Ako často sa hodnota posiela do brány, určujú dva parametre pre každý kanál. Prvý hliada, o koľko percent sa výkon musí zmeniť, druhý drží najkratší odstup medzi dvoma hláseniami. Predvolený odstup je 30 s a skracovať ho pod túto hodnotu sa neodporúča, pretože sa tým zaťažuje celá sieť Z-Wave a odozva zariadení sa zhoršuje. Druhou rovinou je spotrebovaná energia v kilowatthodinách, ktorú modul počíta z meraného výkonu v čase a do brány hlási sám pri každom náraste o 0,1 kWh.

Nasčítaná energia sa pri strate napájania okamžite uloží do trvalej pamäte a zostane v nej aj po aktualizácii firmvéru. Vynulovať ju možno továrenskou obnovou, prípadne povelom z brány, tlačidlom S nie. Po výpadku napájania je modul späť v prevádzke za menej ako jednu sekundu a o stave každého výstupu rozhoduje jeho vlastné nastavenie, teda buď sa obnoví posledný stav, alebo obvod zostane vypnutý. Firmvér sa aktualizuje bezdrôtovo a modul sa dá aj reštartovať na diaľku, bez toho, aby k nemu niekto musel ísť.

Ovládanie a komunikácia

Komunikáciu zabezpečuje procesor S800 a protokol Z-Wave, vysielací výkon je pod 25 mW. Modul zvládne nezabezpečené spojenie, starší S0 aj obe úrovne S2, teda S2 Unauthenticated a S2 Authenticated. Na plné využitie zabezpečenia S2 treba bránu, ktorá S2 zvláda. Pri zaraďovaní sa zadáva kód PIN z kľúča DSK, ktorého prvých päť číslic je na štítku zvýraznených. Štítok nájdete na boku modulu a jeho kópia leží v balení, takže si ju odložte. Zo samotného modulu štítok neodlepujte.

Zásadná je voľba topológie, pretože sa robí raz, pri zaradení do siete, a platí len jedna z oboch. V sieti mesh pracuje rádio na 868,4 MHz, dosah v interiéri je až 40 m, modul zároveň preposiela prevádzku ostatných zariadení a správa sa teda ako opakovač, a k dispozícii sú všetky asociačné skupiny od jednej do piatich. Práve vďaka nim vie vstup SW1 alebo SW2 ovládať iné zariadenie priamo, bez účasti brány, vrátane postupnej zmeny úrovne pri stmievači alebo pohybu tieniacej techniky. V režime Long Range rádio prechádza na 864 MHz, v interiéri dosiahne 80 m a vo voľnom priestore až 1000 m, pretože každé zariadenie hovorí priamo s bránou. Platí sa za to dvoma vecami. Modul v tejto topológii cudzie pakety nepreposiela a z asociačných skupín zostáva len skupina Lifeline, cez ktorú posiela bráne svoje stavy a namerané hodnoty. Priame ovládanie iného zariadenia zo vstupov SW teda patrí do siete mesh.

Modul sa do siete dostane aj tým, že sa v bráne načíta kód QR zo štítku a funkcia SmartStart sa o zvyšok postará sama do desiatich minút od zapnutia. V režime Long Range je to jediná cesta, ako modul pripojiť. V sieti mesh sa navyše ponúka zaradenie tlačidlom S a tiež tým, že pripojeným vypínačom trikrát cvaknete v priebehu troch sekúnd. Odobrať modul zo siete ide v oboch topológiách, tlačidlom S aj tým istým trojitým cvaknutím. To druhé však funguje až vtedy, keď sa odoberanie cez vstupy SW v nastavení povolí. Východisková hodnota ho nedovoľuje.

Zapínanie a vypínanie oboch výstupov, ovládanie zo vstupov SW1 a SW2, hlásenie výkonu pre každý kanál aj hlásenie nasčítanej energie zvládajú podľa tabuľky kompatibility brány Home Assistant, Homey, Vera Ezlo, Cozify a Homee Cube Gen 7 a ďalej Fibaro HC 3 s Z-Wave engine 3 a Smart Things, pri ktorom je podmienkou ovládač Shelly Wave edge driver. Homee Cube v generácii Gen 5 síce obe relé prepne, pri vstupoch SW však jeho rozhranie nedohliadne na skutočný stav relé a nameraný výkon ani nasčítanú energiu do rozhrania nedostane vôbec. Brána Z-Wave je na prevádzku potrebná, pretože sa v nej modul nastavuje. Ak sa modul v bráne hlási zle, treba zmeniť typ zariadenia ručne a overiť, že brána vie viackanálové zariadenia Z-Wave Plus a pri module zaradenom v Long Range aj samotný režim Long Range.

Inštalácia a použitie

V rozvádzači prístroj drží na DIN lište a vezme si tam 19 mm šírky. Ak na kanáli čakáte prúd nad 5 A, musí okolo prístrojov rady Pro zostať najmenej 10 mm vzduchu, aby mali kam odviesť teplo. Elektronika má vlastné napájacie svorky L a N, zaťažovacie obvody majú svorky oddelené, takže fáza sa privádza na vstupnú svorku obvodu a spotrebič sa pripája medzi výstupnú svorku a nulový vodič. Vypínače alebo tlačidlá sa zapájajú medzi fázu a vstupy SW1 a SW2.

Prierezy sa podľa konektora líšia. Zelený konektor zaťažovacích obvodov berie 0,5 až 2,5 mm² a izolácia sa z vodiča odstraňuje v dĺžke 6 až 7 mm. Drobnejšie biele konektory napájania a vstupov berú 0,5 až 1,5 mm² pri odizolovaní 5 až 6 mm. Skrutkové svorky sa doťahujú uťahovacím momentom najviac 0,4 Nm. Do svoriek patrí plný jednožilový vodič, prípadne lanko zakončené dutinkou, vždy s izoláciou odolnou najmenej do T105 °C.

Spínať sa smie odporová záťaž typu žiaroviek a vykurovacích spotrebičov aj záťaž kapacitná, teda kondenzátorové batérie, elektronika a rozbehové kondenzátory motorov. Induktívna záťaž ako napájacie zdroje LED, transformátory, ventilátory, klimatizácie i chladničky patrí do obvodu len s RC členom 0,1 µF / 100 Ω / 1/2 W / 600 V AC zapojeným paralelne k spotrebiču, pretože pri zapínaní a vypínaní vznikajú špičky napätia. Modul pracuje pri teplote okolia -20 až 40 °C, vlhkosti 30 až 70 % RH a do výšky 2000 m nad morom.

Zapojenie patrí kvalifikovanej elektrikárke alebo kvalifikovanému elektrikárovi. Najprv vypnite ističe a až po kontrole, že svorky sú bez napätia, začnite pracovať. Na kontrolu poslúži skúšačka alebo multimeter. Modul nepatrí do vlhka. Anténu neskracujte ani inak neupravujte a držte ju čo najďalej od kovových častí rozvádzača, pretože zhoršujú signál.

Čo si ešte pripraviť

• Bránu Z-Wave. Bez nej modul ani nenastavíte, ani nezaradíte do siete. Musí zvládať viackanálové zariadenia Z-Wave Plus, a ak ho chcete v Long Range, aj samotný režim Long Range.
• QR kód modulu. Do siete Long Range sa dostane jedine cez SmartStart, teda načítaním kódu. Zaradenie tlačidlom S ani prepnutím vypínača tam nefunguje.
• Rozhodnutie mesh alebo Long Range pred zaradením. Platí vždy len jedna topológia. V Long Range modul nepreposiela prevádzku iných zariadení a zostáva mu len asociačná skupina Lifeline, takže priame ovládanie iného zariadenia zo vstupu SW bez brány patrí do siete mesh.
• RC odrušovací člen 0,1 µF, 100 Ω, 1/2 W a 600 V AC, zapojený paralelne k spotrebiču pri každej indukčnej záťaži. Pri zapínaní a vypínaní tam vznikajú napäťové špičky.
• Dva rôzne prierezy vodičov. Zelený konektor záťažových obvodov berie 0,5 až 2,5 mm² pri odizolovaní 6 až 7 mm, drobnejšie biele konektory napájania a vstupov 0,5 až 1,5 mm² pri odizolovaní 5 až 6 mm.
• Miesto v rozvádzači navyše. Modul zaberie 19 mm, a ak na kanáli čakáte prúd nad 5 A, musí okolo prístrojov radu Pro zostať najmenej 10 mm voľných.

Kde nájde využitie

• dva svetelné obvody z jedného miesta, napríklad obývačka a chodba pod jedným dvojitým vypínačom, s odberom každého osobitne
• kúpeľňa a kuchyňa, keď jeden kanál riadi ventilátor podľa vlhkosti a druhý vyhrievané zrkadlo alebo sušiak na uteráky podľa času
• dva spotrebiče s vlastným prehľadom odberu, napríklad kávovar a opekač topinok, kde inteligentná domácnosť upozorní pri prekročení nastavenej hranice odberu
• zasadačky a zóny v kancelárii, kde sa dve susedné miestnosti ovládajú z jedného rozvádzača a spotreba sa vykazuje oddelene
• reklama a vitríny v obchode, jeden kanál na svetelný pútač a druhý na obrazovku alebo kiosk, podľa časového plánu
• dva menšie motory typu ventilátorov, ventilov alebo púmp v rámci povolených limitov a s RC členom
• oddelene merané odbočky jedného obvodu, kde ide o odber konkrétnej kritickej techniky, napríklad routera a modemu

Dôležité pred nákupom

• Brána Z-Wave je na prevádzku potrebná. Bez nej modul nenastavíte ani nezaradíte do siete.
• Topológia sa vyberá pri zaraďovaní do siete a platí len jedna. Prechod medzi sieťou mesh a režimom Long Range znamená modul zo siete odobrať a zaradiť znova.
• Do siete sa modul v Long Range dostane len načítaním kódu QR cez SmartStart. Zaradenie tlačidlom S ani prepínaním vypínača tam nepracuje.
• V Long Range modul nepreposiela prevádzku ostatných zariadení. Ako opakovač slúži iba v sieti mesh.
• Z asociačných skupín zostáva v Long Range len skupina Lifeline. Priame ovládanie iného zariadenia zo vstupu SW1 alebo SW2 bez brány teda patrí do siete mesh.
• Brána musí zvládať viackanálové zariadenia Z-Wave Plus, a ak je modul zaradený v Long Range, aj samotný režim Long Range.
• Hodnota 16 A sa vzťahuje na jeden kanál, kým obe záťaže dohromady smú odoberať najviac 25 A. Naplno zaťažiť oba kanály teda nejde.
• Ochrana pred nadprúdom zasiahne až vtedy, keď prúd presiahne 16 A o 10 % na kanáli alebo 25 A o 10 % v súčte, a trvá to dlhšie ako 5 s.
• Prepäťová ochrana sa vzťahuje na napájanie 230 V AC a vypne výstupy vtedy, keď napätie zostane nad 278 V AC dlhšie ako 5 s.
• Tepelná ochrana odpojí výstupy vtedy, keď teplota vnútri zostane nad 80 °C dlhšie ako 5 s.
• Žiadnu z týchto troch ochrán nemožno vypnúť. Poplach zrušíte tým, že odpojíte napájanie, krátko stlačíte tlačidlo S alebo pohnete vypínačom na ktorejkoľvek svorke SW.
• Induktívna záťaž patrí do obvodu len s RC členom zapojeným paralelne k spotrebiču.
• Ak projekt počíta na kanáli s prúdom nad 5 A, musí okolo prístrojov rady Pro zostať najmenej 10 mm vzduchu.
• Konektory nie sú rovnaké. Do zeleného ide 0,5 až 2,5 mm², do bielych iba 0,5 až 1,5 mm², a iná je aj dĺžka odizolovania.
• Modul nepatrí do vlhka a montáž musí urobiť kvalifikovaná osoba pri vypnutých ističoch.
• Na bezdrôtový prenos Z-Wave sa nedá spoliehať na sto percent, a tak prístroj nemá strážiť nič, pri čom ide o zdravie alebo o hodnoty.
• Vlastné nastavenie zostane v module aj po odobraní zo siete. Vymaže ho až továrenská obnova, a s ním aj nasčítané kilowatthodiny.

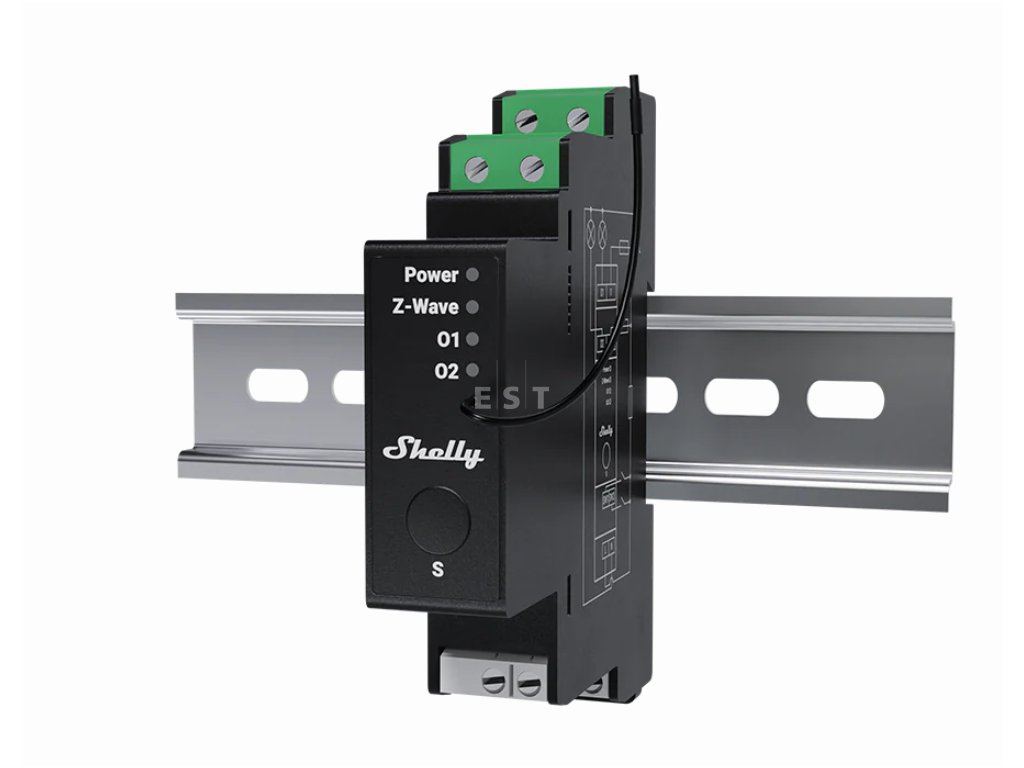

Pripojovacie svorky

Na čelnej strane je ešte servisné tlačidlo S, ktorým sa modul v sieti mesh zaraďuje, v oboch topológiách odoberá a kedykoľvek obnovuje do východiskového stavu, a k tomu kontrolky. Jedna svieti načerveno, kým je pripojené napájanie, ďalšia načerveno hlási zopnutý výstup a farebná stavová kontrolka ukazuje zaradenie do siete, priebeh nastavenia aj poplach. Stavová kontrolka po pol hodine zhasne a prebudí ju stlačenie tlačidla S alebo odpojenie a pripojenie napájania.

Časté otázky

Unesie Shelly Wave Pro 2PM LR 16 A na oboch kanáloch súčasne?
Neunesie. Šestnásť ampérov je strop jedného kanála a obe záťaže dohromady smú odoberať najviac 25 A.

Meria modul spotrebu pre každý obvod zvlášť?
Okamžitý výkon vo wattoch hlási osobitne za kanál O1, osobitne za O2 a navyše ako súčet oboch. Nasčítanú energiu vedie modul v kilowatthodinách a do brány ju posiela sám pri každom náraste o 0,1 kWh. Koľko z týchto údajov nakoniec uvidíte, závisí aj od brány, pretože nie každá zobrazí všetky.

Potrebujem bránu Z-Wave?
Áno. Modul sa v bráne nastavuje a bez nej ho ani nezaradíte do siete.

Ako sa modul zaradí do siete v režime Long Range?
Načítaním kódu QR zo štítku v aplikácii brány. Funkcia SmartStart potom modul pridá sama do desiatich minút od zapnutia. Tlačidlo S sa na zaradenie v tejto topológii nepoužíva.

Preposiela modul signál ostatným zariadeniam Z-Wave?
V sieti mesh áno, v Long Range nie. Rozhoduje topológia, ktorú vyberiete pri zaradení do siete.

Dá sa topológia zmeniť neskôr?
Jedna sieť znamená jednu topológiu. Prechod z mesh na Long Range aj späť vyžaduje modul zo siete odobrať a zaradiť znova.

Koľko miesta si vezme na lište?
Šírka prístroja je 19 mm. Ak na kanáli čakáte prúd nad 5 A, pripočítajte k tomu ešte najmenej 10 mm vzduchu okolo.

Dá sa nastaviť výstup tak, aby bol v pokoji zopnutý?
Áno. Každý z oboch výstupov sa v bráne nezávisle prepne na rozpínací kontakt a obvod je potom v pokojovom stave zapnutý.

Ako sa modul správa po výpadku napájania?
Je späť v prevádzke za menej ako jednu sekundu a o stave každého výstupu rozhodne jeho vlastné nastavenie. Nasčítané kilowatthodiny zostanú uložené v pamäti.

Shelly Wave Pro 2PM LR alebo Shelly Wave Pro 2PM?

Siahnite po Shelly Wave Pro 2PM LR, ak chcete mať voľbu topológie a potrebujete dosiahnuť ďalej, než dovolí sieť mesh, typicky do vzdialenej garáže, stodoly alebo technickej miestnosti na okraji pozemku. Shelly Wave Pro 2PM stačí tam, kde brána aj modul stoja v jednej budove a naopak sa hodí, že modul zároveň posilňuje sieť ako opakovač. Spínané prúdy, meranie výkonu, rozmery, hmotnosť aj farba sú pri oboch rovnaké, takže rozhoduje len rádio.
