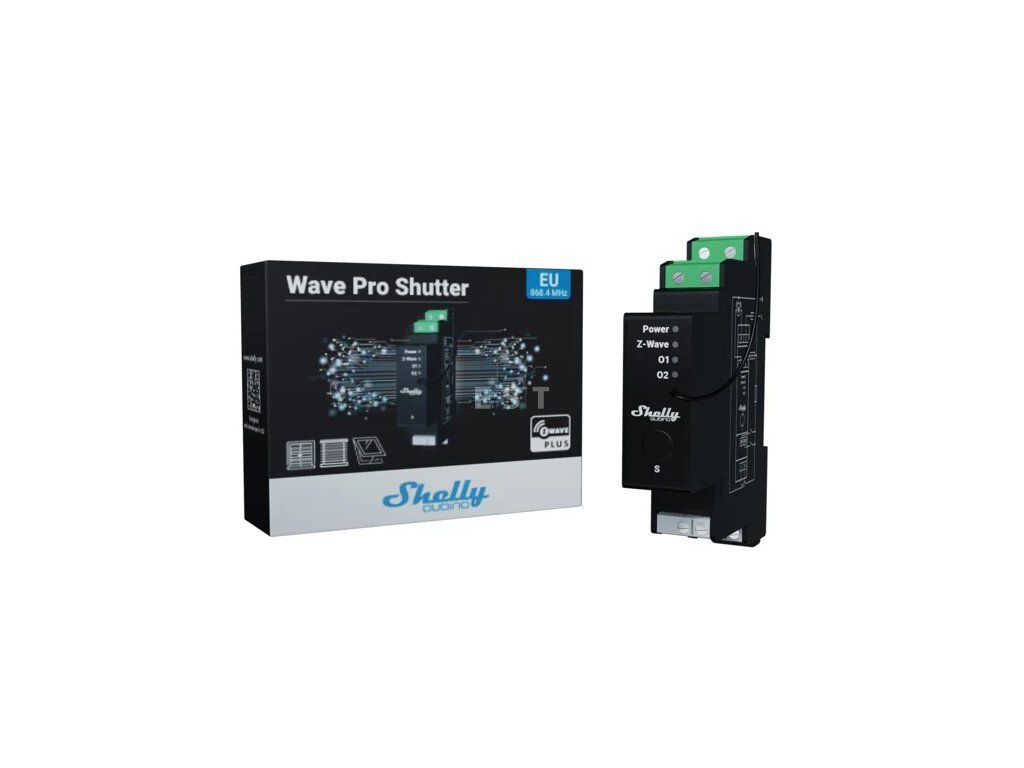

SHELLY Wave Pro Shutter Žalúziový modul na DIN lištu 16 A na kanál s meraním spotreby, Z-Wave

Podrobný popis

Shelly Wave Pro Shutter je prístroj do rozvádzača, ktorý sa stará o jediný pohon tienenia, zato poriadne. Vedie ho oboma smermi, sleduje jeho príkon a len čo sa naučí, kde má roleta konce dráhy, zastaví ju tam, kde ju chcete mať. Povely prijíma zo siete Z-Wave rovnako ako z tlačidiel na stene.

Je to pre vás?

Áno, ak

• máte pohon rolety, žalúzie alebo markízy na 110 až 240 V AC a chcete ho riadiť z rozvádzača, nie z krabice za vypínačom
• nechcete len nahor a nadol, ale nabiehať na percento otvorenia. Koncové body si modul nájde automatickou kalibráciou
• máte lamelovú žalúziu a okrem polohy chcete nastavovať aj natočenie lamiel
• zaujíma vás odber pohonu. Modul hlási okamžitý príkon vo wattoch a sčítanú spotrebu v kilowatthodinách
• budujete sieť Z-Wave a oceníte, že modul sám preposiela prevádzku ďalším uzlom
• potrebujete k pohonu silnejší prívod. Zelené svorky prijmú vodič až 2,5 mm²

Nie, zvoľte iný model, ak

• dopĺňate ovládanie k jedinému oknu a modul sa má schovať do inštalačnej krabice, na to je Shelly Wave Shutter
• brána stojí ďaleko, napríklad v inej budove. Priame spojenie na veľkú vzdialenosť ponúka Shelly Wave Pro Shutter LR
• chcete spínať dva od seba nezávislé okruhy, na to slúži spínací modul Shelly Wave Pro 2
• máte pohon na jednosmerné napätie. Tento modul patrí do jednofázového striedavého obvodu
• vaša domácnosť beží na Wi-Fi a bránu Z-Wave kupovať nechcete. Žalúziový modul na lištu mimo siete Z-Wave ponúka Shelly Pro Dual Cover/Shutter PM

Hlavné vlastnosti

• 2 reléové výstupy pre jeden pohon, smer nahor a smer nadol
• kanál zopne do 16 A pri 240 V AC, s vypnutím výstupu pri odbere nad 1100 W trvajúcom dlhšie než 5 sekúnd
• meranie výkonu vo wattoch aj odobranej energie v kilowatthodinách
• automatická kalibrácia koncových polôh a nabiehanie na zadané percento
• režim lamelovej žalúzie s nastaviteľným natočením lamiel
• 2 vstupy SW1 a SW2 pre tlačidlá alebo pre žalúziový prepínač
• Z-Wave s čipom S800 na 868,4 MHz, dosah do 40 m vnútri budovy, funkcia opakovača
• trojaká vnútorná ochrana, prehriatie, preťaženie a prepätie
• vlastná spotreba pod 0,3 W pri sieti 110 až 240 V AC a 50/60 Hz
• na lište zaberie 19 mm, celkový rozmer je 94 x 19 x 69 mm

Čo produkt dokáže

Oba reléové výstupy patria jednému pohonu. O1 vedie smer nahor, O2 smer nadol, a priradenie sa dá otočiť parametrom, keď sa pohon zapojí opačne, než ste čakali. Rovnako sa dajú prehodiť aj vstupy SW1 a SW2, takže pre pomýlené tlačidlá netreba siahať do kabeláže.

Hneď po inštalácii príde na rad automatická kalibrácia a modul si pri nej zapamätá, kde pohon dôjde nahor a kde nadol. Roleta pritom ide nahor, nadol, nahor a napokon sa ustáli na 50 %. Odvtedy vie nabehnúť na zadané percento, takže ju možno nechať v polohe na zatienenie, len pootvoriť kvôli vetraniu alebo úplne vytiahnuť. Kým kalibrácia neprebehne, riadi sa doba chodu limitom, ktorý je z výroby 120 sekúnd.

Lamelovú žalúziu modul zvládne tiež. V režime lamiel pribudne v ovládaní druhý prvok na natočenie lamiel a čas ich plného otočenia je z výroby 1,5 sekundy. Keď lamely stoja v medzipolohe a dostanú povel na iný uhol, prejdú najprv do polohy 100 % a až potom sa vrátia na zadanú hodnotu.

Spotrebu hlási modul sám. Zmenu výkonu posiela do systému podľa nastavenej citlivosti, z výroby pri zmene o 50 %, a hlásenie vždy vyžaduje rozdiel aspoň 1 W. Popri wattoch počíta aj odobrané kilowatthodiny, takže vidno, koľko energie tienenie za sezónu spotrebovalo.

Odber pohonu slúži modulu aj ako spätná väzba. Podľa neho pozná, že roleta došla do koncovej polohy, a keď po zopnutí relé žiadny odber do nastaveného času nezaznamená, výstup zase vypne. Pomôže to, keď sa pohon nerozbehne alebo je odpojený. Vstavané sú na to tri ochrany, teda proti prehriatiu, proti preťaženiu a proti prepätiu. Odber nad 1100 W aj prekročenie vnútornej teploty výstup vypnú, ak potrvajú dlhšie než 5 sekúnd, a modul o oboch pošle hlásenie do systému.

Modul vie ovládať ďalšie zariadenia v sieti priamo, bez toho, aby povel putoval cez bránu. Jednu skupinu môžete naviazať tak, že sa zopne pri rozbehu rolety nahor, druhú tak, že zareaguje, až keď roleta dôjde do krajnej polohy. Hodí sa to napríklad na spustenie zavlažovania alebo na osvetlenie terasy pod markízou.

Ovládanie a komunikácia

Rádiová časť beží po Z-Wave s čipom S800 na 868,4 MHz a vysiela s výkonom pod 25 mW. V budove sa počíta s dosahom do 40 m, výsledok však závisí od stavebných konštrukcií. Modul je trvale pod napätím, takže odovzdáva správy ďalej a zvyšuje spoľahlivosť siete.

Na nastavenie potrebujete bránu Z-Wave, v balení nie je. Modul podporuje zabezpečenie S2 v overenej aj neoverenej podobe. Pri overenom pridaní sa zadáva päťmiestny PIN kód z nálepky DSK. Tá je na boku modulu a druhá leží v krabici, PIN kód sa nesmie stratiť. Nálepku z prístroja neodlepujte.

Pridať modul do siete sa dá tromi cestami. Brána so SmartStart si ho po načítaní QR kódu vezme sama do 10 minút od zapnutia, ak je modul v dosahu siete. Druhá cesta vedie cez tlačidlo S na čelnej strane, tretia cez pripojený vypínač, ktorým trikrát do 3 sekúnd prepnete. Že sa pridanie podarilo, spoznáte aj bez aplikácie. Roleta sa krátko posunie 2 sekundy nahor a 2 sekundy nadol.

Kompletnú sadu funkcií, teda oba smery, ovládanie zo vstupov SW, watty, kilowatthodiny aj lamely, hlási Fibaro HC 3 s Z-Wave engine 3, ďalej Home Assistant, Homey, Cozify a Vera Ezlo. Homee Cube Gen 7 zvládne všetko okrem lamiel, tie sa v jeho rozhraní ovládať nedajú. SmartThings modul pridá ako merač energie a ovládanie tienenia sa v ňom vybrať nedá. Druhý koncový bod pre lamely sa v systéme objaví až po prepnutí do režimu lamelovej žalúzie.

Inštalácia a použitie

Na DIN lište v rozvádzači zaberie modul 19 mm. Zapojenie patrí kvalifikovanému elektrikárovi a začína vypnutím ističov a overením, že na svorkách nie je napätie.

Fázový vodič ide na vstupné svorky I1 a I2, oba smerové vodiče pohonu na výstupy O1 a O2 a spoločný vodič pohonu na svorku N. Samotný modul sa napája zo svoriek L a N. Ovládacie prvky sa pripájajú medzi fázu a vstupné svorky SW1 a SW2 modulu. Obvod musí byť jednofázový striedavý, miešať striedavú a jednosmernú časť nemožno.

Svorky sú dvojaké a líšia sa aj odizolovaním. Zelený konektor je určený pre prierez 0,5 až 2,5 mm² a vodič sa doň odizoluje na 6 až 7 mm. Biele konektory berú tenší vodič, teda 0,5 až 1,5 mm², a odizolovanie stačí kratšie, 5 až 6 mm. Uťahovací moment je pri všetkých svorkách najviac 0,4 Nm. Používajte plné jednožilové vodiče, prípadne lanká opatrené dutinkami, a izoláciu voľte s teplotnou odolnosťou aspoň PVC T105 °C. Keď má kanálom tiecť viac než 5 A, patrí okolo každého prístroja radu Pro odstup najmenej 10 mm.

Použite len pohon s koncovými spínačmi, elektronickými alebo mechanickými, a nastavte ich skôr, než pohon príde na svorky modulu. Indukčný pohon robí pri spínaní napäťové špičky a tlmí ich RC člen zapojený paralelne k pohonu, s hodnotami 0,1 µF a 100 Ω, zaťažiteľnosťou 0,5 W a napätím 600 V AC. Anténu neskracujte a veďte ju ďalej od kovových častí rozvádzača, kov môže signál rušiť.

Hneď po zapojení spustite kalibráciu. Bez brány to ide tak, že roletu vytiahnete úplne nahor a štyrikrát do 3 sekúnd stlačíte tlačidlo na svorke SW1, kalibráciu možno spustiť aj tlačidlom S a v oboch prípadoch nie je časovo obmedzená. Počas nej bliká žltá kontrolka. Keď bliká ďalej aj potom, čo pohon cyklus dobehol, kalibrácia sa nepodarila a je namieste skontrolovať koncové spínače aj zapojenie.

Čo si ešte pripraviť

• Pohon s koncovými spínačmi, elektronickými alebo mechanickými, a nastavenými skôr, než príde na svorky modulu. Kalibrácia aj riadenie polohy s nimi počítajú. Bez kalibrácie modul koncové polohy nepozná a riadi sa len limitom doby chodu, ktorý je z výroby 120 sekúnd.
• Bránu Z-Wave. V balení nie je a bez nej sa modul nenastaví.
• Žalúziový prepínač s vypnutou strednou polohou, ktorý oba smery navzájom vylučuje. ⛔ Dva samostatné vypínače zapnuté a vypnuté k modulu nepatria. Tlačidlá na svorkách SW1 a SW2 modul podporuje tiež.
• RC odrušovací člen 0,1 µF, 100 Ω, 0,5 W a 600 V AC, zapojený paralelne k pohonu. Indukčný pohon robí pri spínaní napäťové špičky.
• Pohon s rezervou pod 1100 W. Kanál síce zopne záťaž do 16 A pri 240 V AC, ale odber nad 1100 W trvajúci dlhšie než 5 sekúnd modul vyhodnotí ako preťaženie a výstup vypne.
• Dva rôzne prierezy vodičov. Zelený konektor 0,5 až 2,5 mm² pri odizolovaní 6 až 7 mm, biele konektory 0,5 až 1,5 mm² pri odizolovaní 5 až 6 mm. Izolácia aspoň PVC T105 °C.

Kde nájde využitie

• vonkajšie rolety a žalúzie v rodinnom dome, kde je rozvádzač v technickej miestnosti
• markízy a tieniaca technika nad terasou alebo nad výkladom
• lamelové žalúzie v kancelárii, kde sa natočenie lamiel riadi podľa slnka
• tienenie v hoteli a v bytovom dome s rozvádzačom na poschodí
• svetlíky a vetracie klapky s motorom na striedavé napätie vo výrobnej hale
• školy a obecné budovy s centrálne ovládaným tienením

Dôležité pred nákupom

• Kalibrácia aj riadenie polohy počítajú s koncovými spínačmi. Pohon ich musí mať, elektronické alebo mechanické, a nastavené ešte pred pripojením.
• Kalibrácia je podmienkou správneho polohovania. Bez nej modul koncové polohy nepozná a doba chodu sa riadi limitom, ktorý je z výroby 120 sekúnd.
• Nepripájajte k modulu dva samostatné vypínače typu zapnuté a vypnuté. Odporúčaný je jeden žalúziový prepínač s vypnutou strednou polohou, ktorý oba smery navzájom vylučuje. Tlačidlá na svorkách SW1 a SW2 modul podporuje tiež.
• Oba výstupy slúžia jednému pohonu, nie dvom nezávislým spotrebičom.
• Kanál zopne záťaž do 16 A pri 240 V AC. Odber nad 1100 W trvajúci dlhšie než 5 sekúnd však modul vyhodnotí ako preťaženie a výstup vypne, takže pohon vyberajte s rezervou pod touto hranicou.
• Obvod musí byť jednofázový striedavý. Pohon na jednosmerné napätie k modulu pripojiť nemožno.
• Bránu Z-Wave potrebujete a v balení nie je. Bez nej sa modul nenastaví.
• Nad 5 A v kanáli ponechajte okolo každého prístroja radu Pro odstup najmenej 10 mm.
• K indukčnému pohonu patrí RC člen zapojený paralelne, teda 0,1 µF a 100 Ω, zaťažiteľnosť 0,5 W a napätie 600 V AC.
• Do zelených svoriek patrí prierez 0,5 až 2,5 mm², do bielych 0,5 až 1,5 mm². Odizolujte 6 až 7 mm, pri bielych 5 až 6 mm. Moment utiahnutia najviac 0,4 Nm.
• Modul patrí do suchého vnútorného rozvádzača. Znesie -20 až 40 °C, vlhkosť 30 až 70 % a výšku do 2000 m nad morom.
• Anténu neskracujte.
• Obnovenie továrenského nastavenia z pripojeného vypínača sa dá spustiť len počas prvej minúty po zapnutí napájania, a to piatimi prepnutiami do 3 sekúnd. Zmaže aj namerané kilowatthodiny a väzby na ostatné zariadenia.

Pripojovacie svorky

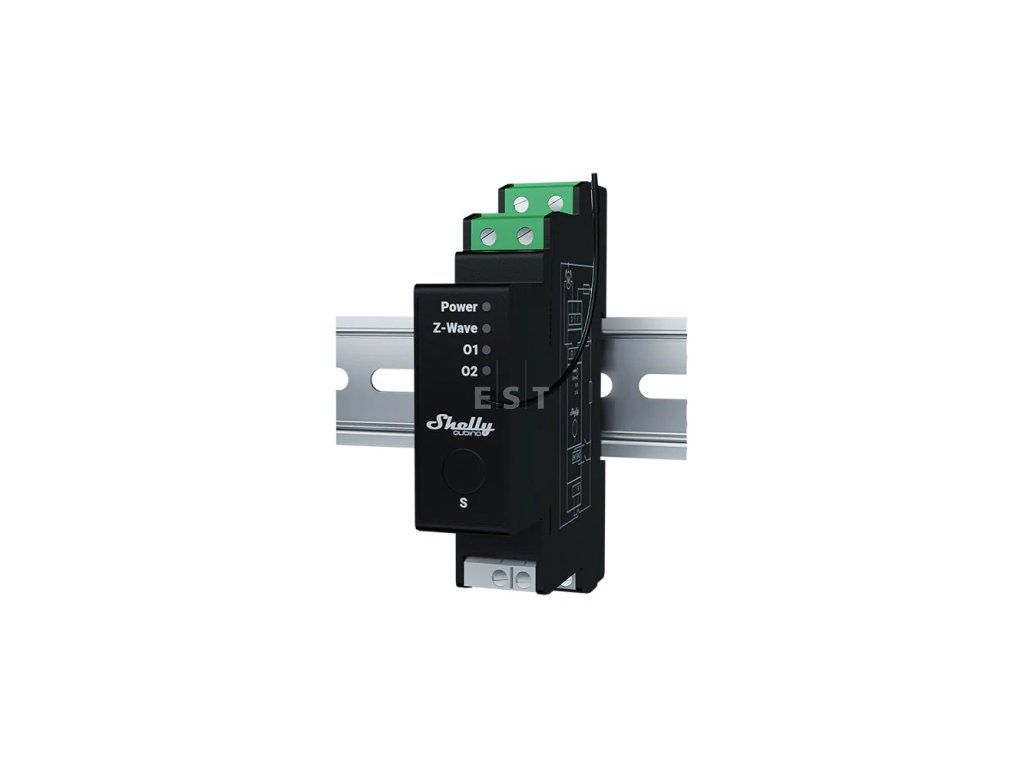

Na čelnej strane sú štyri kontrolky, Power, Z-Wave, O1 a O2, a servisné tlačidlo S na pridanie do siete, odobranie zo siete, spustenie kalibrácie a obnovenie továrenského nastavenia.

Časté otázky

Musím modul kalibrovať?
Áno. Bez kalibrácie modul nepozná koncové polohy a nabiehanie na percentá nefunguje.

Ako kalibráciu spustím, keď ešte nemám bránu?
Vytiahnite roletu úplne nahor a štyrikrát do 3 sekúnd stlačte tlačidlo na svorke SW1, ide to aj tlačidlom S. Roleta potom prejde nahor, nadol, nahor a ustáli sa na 50 %.

Zvládne modul dva pohony?
Nezvládne. Oba výstupy patria jednému pohonu, jeden vedie smer nahor a druhý nadol.

Aký silný pohon unesie?
Kanál spína do 16 A pri 240 V AC. Odber nad 1100 W trvajúci dlhšie než 5 sekúnd modul vyhodnotí ako preťaženie a výstup vypne.

Môžem na ovládanie použiť dva bežné vypínače?
Dva samostatné vypínače typu zapnuté a vypnuté sa preň nehodia. Odporúčaný je jeden žalúziový prepínač s vypnutou strednou polohou, ovládať sa dá aj tlačidlami na svorkách SW1 a SW2.

Vie naklápať lamely?
Áno, po prepnutí do režimu lamelovej žalúzie a po kalibrácii naklápania. Čas plného otočenia lamiel je z výroby 1,5 sekundy a dá sa doladiť, aby natočenie lamiel nerozbehlo celú žalúziu.

Čo sa stane, keď sa pohon nerozbehne?
Modul po zopnutí relé sleduje odber. Keď do nastaveného času žiadny nezaznamená, výstup zase vypne. Z výroby sú to 3 sekundy.

Potrebujem bránu Z-Wave?
Áno, brána je nutná na nastavenie modulu a nie je súčasťou balenia.

Funguje so SmartThings?
Ako ovládač tienenia nie. SmartThings modul pridá ako merač energie a ovládanie rolety sa v ňom vybrať nedá.

Shelly Wave Pro Shutter alebo Shelly Wave Shutter?

Siahnite po modeli Wave Pro Shutter všade, kde je rozvádzač, kde má kanál uniesť 16 A a kde vedenie k pohonu presahuje 1,5 mm². Model Wave Shutter sa hodí na dodatočnú úpravu jedného okna, keď prístroj zmizne v krabici pod vypínačom a pohonu bohato stačí desať ampérov. Odber nad 1100 W dlhší než 5 sekúnd vypne výstup pri oboch modeloch, s pohonom preto počítajte pod touto hranicou.
