SHELLY Pro 2 Spínací modul na DIN lištu 2-kanálový s bezpotenciálovými kontaktmi, WiFi, Bluetooth, LAN

Podrobný popis

Dva okruhy, dva reléové výstupy a bezpotenciálové kontakty. Shelly Pro 2 je spínací modul do rozvádzača pre inštalácie, kde treba spínať nezávisle od napájania modulu a mať istotu drôtovej siete. Šírka 19 mm na DIN lište.

Je to pre vás?

• Áno, ak spínate dva okruhy z rozvádzača a hodí sa vám bezpotenciálový kontakt, napríklad pre kotol alebo pohon brány s takým ovládacím vstupom.
• Áno, ak chcete modul pripojiť káblom a nespoliehať sa len na Wi-Fi.
• Nie, ak potrebujete poznať spotrebu. Na to je Pro 2PM.
• Nie, ak chcete stmievať. Stmievanie rieši rad Pro Dimmer.

Hlavné vlastnosti

• dva reléové výstupy O1 a O2 s bezpotenciálovými kontaktmi
• maximálny spínaný prúd AC 16 A na kanál, celkovo najviac 25 A
• maximálne spínané napätie 240 V AC
• dva vstupy SW1 a SW2 pre vypínače alebo tlačidlá
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet cez RJ45
• vstavaný snímač teploty a ochrana proti prehriatiu
• šírka 19 mm na DIN lištu, hmotnosť 76 g, sivé vyhotovenie
• skriptovanie, MQTT, dvadsať plánov a dvadsať webhookov

Čo produkt dokáže

Spína dva nezávislé okruhy a vďaka bezpotenciálovým kontaktom do nich nepúšťa vlastné napájacie napätie. To je rozdiel, ktorý rozhoduje napríklad pri kotloch, bránach a priemyselných vstupoch, kde smie zopnúť len suchý kontakt. Modul má samostatné vstupy relé I1 a I2 a výstupy O1 a O2, takže si každý okruh privediete zvlášť. Spotrebu nemeria, má však vstavaný snímač teploty a ochranu proti prehriatiu.

Ovládanie a komunikácia

Modul podporuje Wi-Fi, Bluetooth a Ethernet. Pracovať dokáže samostatne v miestnej sieti Wi-Fi alebo cez cloudové služby a na ovládanie aj nastavenie má vstavané webové rozhranie. Zvláda MQTT a skriptovanie, dvadsať plánov a dvadsať webhookov po piatich adresách. CoAP naopak nepodporuje. Ponúka integráciu s Google, Alexou a Samsung SmartThings. Na čelnej strane je jedno tlačidlo, päť sekúnd podržania modul reštartuje, desať sekúnd vráti továrenské nastavenia.

Inštalácia a použitie

Napájanie je 110 až 240 V AC a modul potrebuje nulový vodič. Vlastná spotreba je pod 3 W.

• zelené konektory, vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm
• modré konektory, vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm
• maximálny uťahovací moment 0,4 Nm
• kontrolky na čele ukazujú napájanie, stav Wi-Fi a pripojenie LAN
• zopnutie každého z oboch výstupov má vlastnú kontrolku
• kábel LAN pripájajte aj odpájajte len pri vypnutom napájaní

Vybavenie

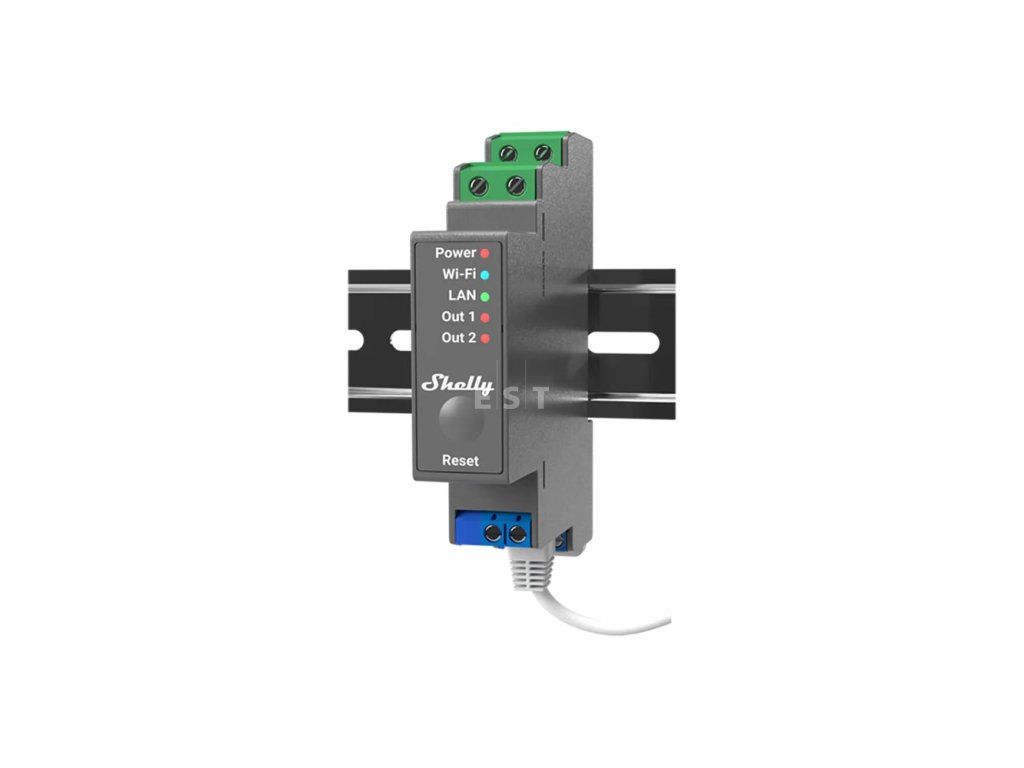

Sivá krabička na DIN lištu široká 19 mm, vysoká 94 mm, hlboká 69 mm a ťažká 76 g. Dva okruhy má oddelené od seba aj od napájania, takže každý si privediete samostatne.

• Dva reléové výstupy O1 a O2 s vlastnými vstupmi I1 a I2. Kontakty sú bezpotenciálové, modul do spínaného okruhu nepúšťa vlastné napájacie napätie.
• Dva ovládacie vstupy SW1 a SW2 pre vypínače alebo tlačidlá.
• Zelené konektory pre vodič 0,5 až 2,5 mm² s odizolovaním 6 až 7 mm a modré pre 0,5 až 1,5 mm² s odizolovaním 5 až 6 mm, moment najviac 0,4 Nm.
• Konektor RJ45. V rozvádzači je drôtová sieť istejšia než Wi-Fi a modul má obe možnosti.
• Rozhranie pre prídavný modul vlastným sériovým protokolom Shelly. ⛔ Pri zapnutom napájaní je na ňom vysoké napätie.
• Vnútorný snímač teploty a ochrana proti prehriatiu. Iné ochrany výrobca pri tomto modeli neuvádza.
• Jedno tlačidlo. Päť sekúnd podržania modul reštartuje, desať sekúnd vráti výrobné nastavenie.
• Päť kontroliek, teda napájanie, stav siete, LAN a osobitne stav oboch výstupov.

Čo si ešte pripraviť

• Miesto 19 mm na DIN lište. Jeden bežný modul stačí, hoci sú okruhy dva.
• Nulový vodič. Výrobca uvádza, že modul bez neho nepracuje. Napájanie ide na svorky L a N, spínané okruhy naň nie sú viazané.
• Prívod 110 až 240 V AC. Vlastná spotreba je pod 3 W.
• Rozdelenú záťaž. Na jeden kanál je najviac 16 A, obidva kanály spolu však najviac 25 A. To je iné číslo než dvojnásobok a pri dimenzovaní rozhoduje.
• Člen RC pri indukčnej záťaži. Výrobca indukčnú záťaž povoľuje iba s členom RC, teda pri transformátoroch, ventilátoroch, chladničkách a klimatizáciách.
• Vodiče v dvoch prierezoch. Zelené konektory 0,5 až 2,5 mm² odizolované na 6 až 7 mm, modré 0,5 až 1,5 mm² odizolované na 5 až 6 mm, moment 0,4 Nm.
• Kábel LAN alebo Wi-Fi 2,4 GHz. Kábel sa zapája a odpája iba pri vypnutom napájaní a jeho konektor nesmie byť v miestach dotyku kovový.
• Elektrikára. Zapojenie v rozvádzači patrí odborníkovi s kvalifikáciou podľa národných predpisov.
• Vnútorné prostredie. Prevádzková teplota je -20 až 40 °C, vlhkosť 30 až 70 % RH a nadmorská výška do 2000 m.
• Vedomie, že tento model nemeria. Spotrebu ukazuje až verzia Pro 2PM.

Kde nájde využitie

• spínanie kotla alebo tepelného čerpadla cez bezpotenciálový vstup
• ovládanie pohonu brány alebo vrát z rozvádzača
• dva samostatné svetelné okruhy v dome
• technológie v prevádzke, kde sa vyžaduje drôtová sieť
• inštalácie, kde má na stene zostať bežný vypínač

Dôležité pred nákupom

• Modul nemeria spotrebu. Ak ju potrebujete, je na to Shelly Pro 2PM.
• Prúdy platia v dvoch úrovniach. Na jeden kanál 16 A, ale v súčte oboch kanálov najviac 25 A.
• Bez nulového vodiča modul nepracuje.
• Indukčnú záťaž zapájajte výhradne s RC členom. Týka sa to napájacích zdrojov LED, transformátorov, ventilátorov, chladničiek a klimatizácií.
• Jedinou bezpečnostnou funkciou modulu je ochrana proti prehriatiu.
• Jednosmerné napätie modul nespína. Výrobca uvádza maximálne spínané napätie aj prúd v jednosmernom režime ako neuvedené, takže ovládacie slučky kotlov a brán na 12 alebo 24 V DC cezeň neveďte.
• Modul podporuje komunikáciu KNXnet po IP, čo ocení integrátor s existujúcou zbernicou KNX.
• Existujú revízie v.0 a v.1, platné sú parametre aktuálnej verzie v.1.
• Prevádzková teplota je -20 až 40 °C, relatívna vlhkosť 30 až 70 %, maximálna nadmorská výška 2000 m.

Pripojovacie svorky

Označenie svoriek a ich význam sú z legendy výrobcu. Posledný stĺpec je naše vysvetlenie.

Časté otázky

Čo znamená bezpotenciálový kontakt?
Výstup je len zopnutý alebo rozopnutý spínač bez vlastného napätia. Napätie do okruhu si privediete sami na vstupy I1 a I2.

Môžem na oba kanály dať 16 A naraz?
Nie. Na kanál je to 16 A, ale súčet oboch nesmie prekročiť 25 A.

Meria spotrebu?
Nemeria. Túto funkciu má Shelly Pro 2PM.

Funguje bez internetu?
Áno. V miestnej sieti pracuje samostatne a má vstavané webové rozhranie.

Zvládne spínať motor alebo klimatizáciu?
Áno, ale jedine s RC členom.

Akú záťaž smie spínať

Výrobca menuje tri druhy záťaže a pri jednom z nich kladie podmienku. Zoznam je od výrobcu, posledný stĺpec je naše vysvetlenie.
