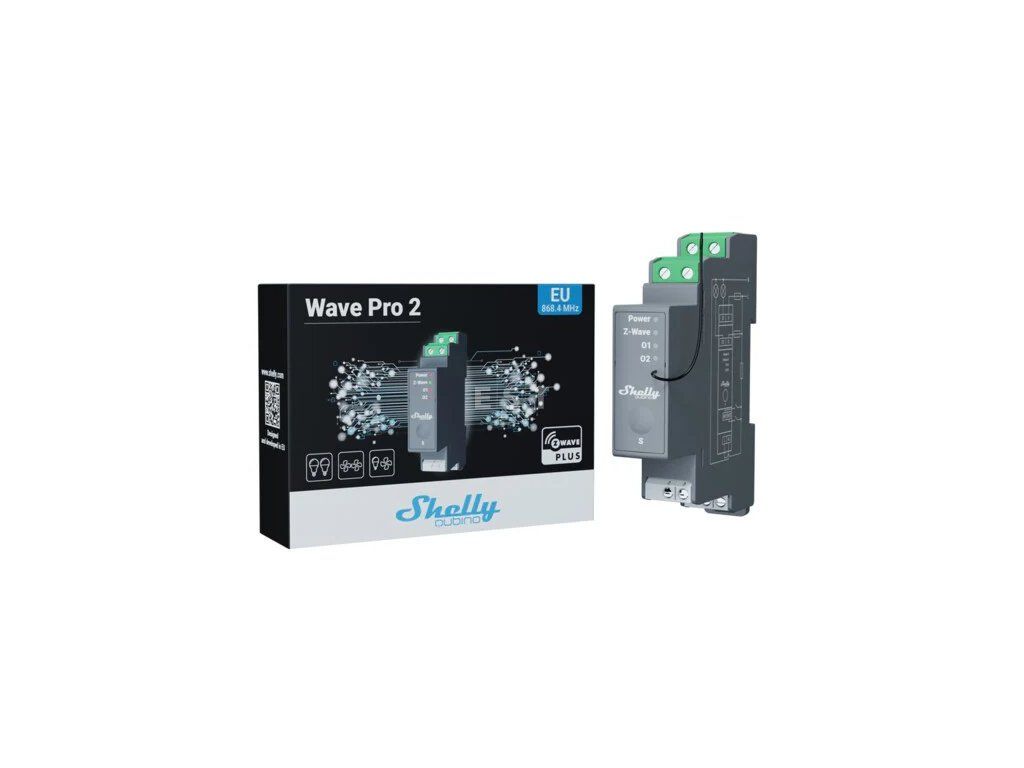

SHELLY Wave Pro 2 Spínací modul na DIN lištu 2-kanálový 16 A na kanál s bezpotenciálovými kontaktmi, Z-Wave

Podrobný popis

Shelly Wave Pro 2 je dvojkanálový spínací modul na DIN lištu, ktorý spína dva navzájom nezávislé okruhy bezpotenciálovými kontaktmi. Každý kanál má vlastnú vstupnú aj výstupnú svorku a napájanie elektroniky ide po samostatnej dvojici vodičov, takže spínaný obvod zostáva od napájania modulu oddelený. Riadi sa sieťou Z-Wave aj bežným vypínačom na stene. Objednávací kód QPSW-0A2X16EU.

Je to pre vás?

Áno, ak

• chcete z rozvádzača ovládať dva samostatné okruhy so záťažou do 16 A na kanál a najviac 25 A dohromady
• potrebujete, aby každý okruh prišiel po vlastnom fázovom vodiči, kontakty sú bezpotenciálové a modul sa napája zvlášť
• staviate inštaláciu na protokole Z-Wave a hodí sa vám, že modul zároveň zosilňuje dosah siete
• máte na DIN lište voľných 19 mm aj s odstupmi okolo prístroja
• chcete na stene nechať terajší vypínač, svorky SW a SW2 prijmú spínač aj tlačidlo
• hľadáte modul, ktorý sám vie časové oneskorenie zapnutia aj vypnutia a reakciu na poplach hlásený v sieti Z-Wave

Nie, zvoľte iný model, ak

• chcete pri oboch okruhoch vidieť odoberaný výkon, meranie nesie Shelly Wave Pro 2PM
• ovládate roletu alebo žalúziu, na to je žalúziový modul Shelly Wave Pro Shutter
• vystačíte si s jedným okruhom, jednokanálová verzia je Shelly Wave Pro 1
• chcete plynulo stlmiť svetlo, na to je Shelly Wave Pro Dimmer 2PM
• staviate domácnosť na Wi-Fi a nechcete zaobstarávať bránu Z-Wave

Hlavné vlastnosti

• 2 reléové výstupy O1 a O2 s bezpotenciálovými kontaktmi
• max. 16 A na kanál a 25 A pre celý modul, spínané napätie do 240 V AC
• vlastná vstupná svorka I1 a I2 pre každý záťažový okruh
• 2 vstupy SW a SW2 pre spínač, spínač s pamäťou alebo tlačidlo
• napájanie 110 až 240 V AC pri 50/60 Hz, spotreba elektroniky pod 0,3 W
• Z-Wave na 868,4 MHz s vysielacím výkonom pod 25 mW a dosahom do 40 m v budove
• čip Z-Wave S800, párovanie zabezpečené až do úrovne S2 Authenticated
• vstavaná ochrana proti prehriatiu, ktorú nemožno vypnúť, s hlásením bráne
• pracuje ako opakovač siete Z-Wave
• 94 x 19 x 69 mm, 73 g, sivý plast, montáž na DIN lištu

Čo produkt dokáže

Modul má dve samostatné relé. Záťažový okruh 1 vstupuje na svorku I1 a vystupuje na O1, okruh 2 vstupuje na I2 a vystupuje na O2. Elektronika si berie napájanie z dvojice L a N, takže je spínaný obvod od napájania modulu oddelený. Práve preto sa dá jeden kanál použiť na svetelný okruh a druhý napríklad na okruh vedený samostatným fázovým vodičom. Správanie kontaktu si zvolíte, parameter 23 pre výstup O1 a parameter 24 pre výstup O2 prepínajú medzi spínacím kontaktom NO a rozpínacím NC, vo východiskovom nastavení platí NO. Oba výstupy vedia zhasnúť alebo rozsvietiť samy po nastavenom čase, slúžia na to parametre 19 a 20 pre prvý kanál a 21 a 22 pre druhý. Čas sa zadáva v rozsahu 1 až 32535 a jednotku, teda sekundy alebo milisekundy, určuje parameter 25 pre O1 a parameter 26 pre O2. Po obnovení napájania modul vo východiskovom nastavení vráti oba výstupy do posledného známeho stavu, parametre 17 a 18 to vedia zmeniť. Zaujímavá je aj reakcia na poplach v sieti Z-Wave. Parametre 91, 92, 93 a 94 určujú, ako modul odpovie na hlásenie o vode, dyme, oxide uhoľnatom a teple. Na výber je žiadna reakcia, rozopnutie relé alebo zopnutie relé. Prehriatie si modul stráži sám, relé odpojí a pošle hlásenie bráne.

Ovládanie a komunikácia

Ovládanie výstupu O1 príde na svorku SW, ovládanie výstupu O2 na svorku SW2. Parametre 1 a 2 určujú, čo je na nich pripojené. Východisková hodnota 2 znamená spínač, pri ktorom každá zmena polohy preklopí výstup do opačného stavu, hodnota 1 je spínač s pamäťou, keď zopnutý kontakt drží zapnuté a rozopnutý vypnuté, a hodnota 0 tlačidlo. Dve zmeny polohy vypínača s odstupom kratším ako 500 ms modul vyhodnotí ako dvojité prepnutie a pošle povel pridruženým zariadeniam. Priradenie vstupov k výstupom sa dá otočiť parametrom 6 bez zásahu do zapojenia. Priama komunikácia bez brány beží cez asociačné skupiny. Skupiny 2 a 3 patria vstupu SW, skupiny 4 a 5 vstupu SW2, do každej z nich sa zmestí najviac 9 uzlov a odporúča sa zostať do 5 uzlov, aby v sieti nevznikali oneskorenia. Skupiny 2 a 4 posielajú jednoduchý povel zapnúť a vypnúť, skupiny 3 a 5 povel na plynulú zmenu úrovne, ktorý ocení stmievač alebo pohon na druhej strane. Skupina 1 Lifeline je vyhradená jedinej bráne, hlási jej stav LED, zmenu výstupu O1, prehriatie aj miestny reset. Oba koncové body majú vlastnú Lifeline, takže sa stav O1 a O2 hlási aj zvlášť. Úroveň zabezpečenia si volíte pri zaradení do siete, ponúka sa prevádzka bez šifrovania, S0 a dve úrovne S2. Do siete sa modul pridá tromi spôsobmi. Prvým je SmartStart, keď brána načíta kód QR z modulu a ten sa prihlási sám do 10 minút od zapnutia v dosahu siete. Druhým je tlačidlo S, tretím trojité prepnutie vypínača na svorke SW alebo SW2 počas 3 sekúnd. Po zapnutí napájania a po stlačení tlačidla S dá modul na desať minút najavo, ako je na tom, modré blikanie znamená, že v sieti nie je, zelené že v nej je. Ovládanie a sledovanie na diaľku predpokladá bránu Z-Wave s pripojením na internet, brána nie je súčasťou balenia a bez nej sa nedajú nastaviť parametre. Zapínanie a vypínanie oboch kanálov aj ovládanie zo vstupov SW hlásia brány Home Assistant, Fibaro HC 3 so Z-Wave engine 3, Homee Gen 7, Vera Ezlo a Cozify. Pre SmartThings k tomu patrí ovládač Shelly Wave edge driver a pri bráne Homey sa hlásenie dolaďuje samostatným postupom. Homee Gen 5 zvláda výstupy len čiastočne, v aplikácii má jediný ovládač pre obidva a ich stav nemusí ukázať správne, ovládanie zo vstupov SW na ňom nefunguje.

Inštalácia a použitie

Modul sa cvakne na DIN lištu v rozvádzači, meria 94 x 19 x 69 mm s toleranciou 0,5 mm. Napájanie elektroniky príde na svorky L a N, na schéme je to vodič L3 označený C. Fáza prvého záťažového okruhu ide na I1 a fáza druhého na I2, na schéme vodiče L1 a L2 označené A a B. Zelený konektor berie prierez 0,5 až 2,5 mm² s odizolovaním 6 až 7 mm. Biele konektory sú na 0,5 až 1,5 mm² s odizolovaním 5 až 6 mm. Skrutky svoriek sa doťahujú momentom najviac 0,4 Nm. Odporúčané sú plné vodiče alebo lanká opatrené dutinkou a izolácia so zvýšenou tepelnou odolnosťou, najmenej ako PVC T105 °C. Ak čakáte prúd nad 5 A na kanál, nechajte okolo každého zariadenia radu Pro aspoň 10 mm voľného miesta. Montáž na sieť smie robiť len kvalifikovaný elektrikár, ističe sa predtým vypnú a skúšačkou alebo multimetrom sa overí, že svorky sú bez napätia. Anténa sa nesmie skracovať a kovové prvky v jej okolí môžu rušiť signál, preto ju veďte čo najďalej od plechov a líšt. Prostredie má zostať suché. Teplota okolia smie byť -20 až 40 °C, vzdušná vlhkosť 30 až 70 % a nadmorská výška do 2000 m.

Čo si ešte pripraviť

• Bránu Z-Wave. V balení nie je a bez nej modul nenastavíte. Modul pracuje na 868,4 MHz.
• Miesto na DIN lište. Modul má 94 x 19 x 69 mm a váži 73 g.
• Rozvrhnutie záťaže na dva kanály. Každý kanál znesie 16 A, oba spolu najviac 25 A.
• Skrutkovač a momentový kľúč do 0,4 Nm. Vyšší moment svorku poškodí.
• Vodiče správneho prierezu. Zelená svorkovnica prijme 0,5 až 2,5 mm², biele 0,5 až 1,5 mm². Odizolovať treba 6 až 7 mm pri zelenej a 5 až 6 mm pri bielych.
• Nálepku s QR kódom a PIN kódom DSK. Cez QR kód sa modul pridá do siete sám do desiatich minút od zapnutia. PIN kód sa nesmie stratiť.
• Elektrikára. Modul sa zapája do rozvádzača na sieťové napätie.

Kde nájde využitie

• rodinný dom, kde sa z rozvádzača ovláda vonkajšie osvetlenie a zásuvkový okruh na terase
• bytový dom, hotel alebo škola, kde sa spína osvetlenie chodieb a technika sa vypína po skončení prevádzky
• obchod, kancelária alebo reštaurácia, kde jedno relé riadi svetelnú reklamu a druhé technológiu
• výrobné a priemyselné objekty aj poľnohospodárska prevádzka, kde modul spína čerpadlo a vetranie v dvoch nezávislých okruhoch
• akumulačný ohrev vody a priamovýhrevné okruhy s odporovou záťažou
• rozľahlejší objekt, kde modul v rozvádzači navyše slúži ako opakovač

Dôležité pred nákupom

• Modul nemá meranie výkonu. Watty na kanáloch nesleduje. Rovnaké rozmery a k tomu meranie ponúka Shelly Wave Pro 2PM.
• Platia dve medze naraz, 16 A na jeden kanál a 25 A pre celý modul. Oba kanály preto nemožno zaťažiť na 16 A naraz.
• Modul je určený pre striedavé obvody do 240 V. Pre jednosmerné obvody určený nie je.
• Z vnútorných ochrán nesie modul ochranu proti prehriatiu. Vypnúť ju nejde. Rozopne vlastné relé a pošle hlásenie bráne. Alarm sa zruší vypnutím a opätovným zapnutím napájania, krátkym stlačením tlačidla S alebo ovládaním spínača či tlačidla na vstupe SW alebo SW2.
• Zariadenie sa nesmie pripojiť k spotrebiču, ktorý prekračuje uvedenú najvyššiu záťaž.
• Ak čakáte prúd nad 5 A na kanál, musí okolo každého zariadenia radu Pro zostať aspoň 10 mm voľného miesta.
• Modul podporuje odporovú záťaž, napríklad žiarovky a vykurovacie telesá, a kapacitnú záťaž. Medzi indukčné záťaže patria aj LED drivery a transformátory, ďalej ventilátory, chladničky a klimatizácie. Pri indukčných spotrebičoch, ktoré pri zapínaní a vypínaní robia napäťové špičky, teda napríklad pri motore, ventilátore či vysávači, patrí paralelne k spotrebiču člen RC 0,1 µF a 100 Ω dimenzovaný na 1/2 W a 600 V AC.
• Zelený konektor prijme vodič 0,5 až 2,5 mm², biele konektory 0,5 až 1,5 mm². Líši sa aj dĺžka odizolovania, 6 až 7 mm a 5 až 6 mm.
• Odporúčaná je izolácia so zvýšenou tepelnou odolnosťou, najmenej ako PVC T105 °C.
• Modul patrí do rozvádzača v suchom prostredí a nesmie zvlhnúť.
• Skracovať anténu je zakázané. Kovové prvky v jej okolí môžu rušiť signál.
• Na nastavenie parametrov a na ovládanie na diaľku je nutná brána Z-Wave. Tá nie je súčasťou balenia.
• Pri párovaní so zabezpečením S2 brána vyžiada kód PIN, teda päť podčiarknutých číslic kľúča DSK. Ten je na štítku na boku modulu aj na kartičke v balení. Štítok z výrobku neodstraňujte a kartičku uschovajte ako zálohu.
• Po úspešnom pridaní do siete aj po odobraní zo siete modul obe záťaže krátko dvakrát zopne a rozopne. Pri čerpadle alebo osvetlení s tým počítajte.
• Bezdrôtový prenos Z-Wave nemusí byť vždy spoľahlivý. Ochrana života ani cenného majetku nesmie závisieť výhradne od tohto zariadenia.
• Pripojenie k sieti patrí do rúk kvalifikovaného elektrikára. Každý zásah do zapojenia sa začína overením, že svorky sú bez napätia.

Pripojovacie svorky

Časté otázky

Zaťažím oba kanály na 16 A naraz?
Nie. Medza 16 A platí na jeden kanál, pre modul dohromady je to 25 A. Rozdelenie medzi kanály je na vás.

Sleduje modul odoberaný výkon?
Nie, meranie výkonu modul nemá. Watty na oboch kanáloch ukáže Shelly Wave Pro 2PM.

Čo mi dajú bezpotenciálové kontakty?
Záťažový okruh vstupuje na svorku I1 alebo I2 a je oddelený od napájania modulu. Každý kanál preto môže prísť po vlastnom fázovom vodiči.

Môžem na stene nechať klasický vypínač?
Áno. Parametre 1 a 2 majú východiskovú hodnotu 2, teda spínač, pri ktorom každá zmena polohy preklopí výstup. Hodnota 0 urobí zo vstupu tlačidlo a hodnota 1 spínač s pamäťou.

Funguje modul bez brány Z-Wave?
Výstup sa dá prepnúť vypínačom na svorke SW alebo SW2. Brána Z-Wave je potrebná na nastavenie parametrov a na ovládanie na diaľku.

Vie byť výstup rozpínací?
Áno. Parameter 23 pre výstup O1 a parameter 24 pre výstup O2 prepínajú kontakt medzi NO a NC.

Ako sa modul zachová po obnovení napájania?
Vo východiskovom nastavení postaví oba výstupy do stavu, v akom boli pred výpadkom. Zmenia to parametre 17 a 18.

Ako vrátim modul do východiskového stavu z výroby?
Ponúkajú sa tri cesty, tlačidlo S, parameter 120 zadaný z brány a päťnásobné prepnutie vypínača počas 3 sekúnd. Tretia je použiteľná len v prvej minúte po pripojení napájania.

Shelly Wave Pro 2 alebo Shelly Wave Pro 2PM?

Shelly Wave Pro 2 zvoľte, ak vám stačí spínať dva okruhy bezpotenciálovými kontaktmi. Shelly Wave Pro 2PM zvoľte, ak chcete pri oboch okruhoch vidieť odoberaný výkon a mať navyše vnútornú ochranu proti nadprúdu a prepätiu.
