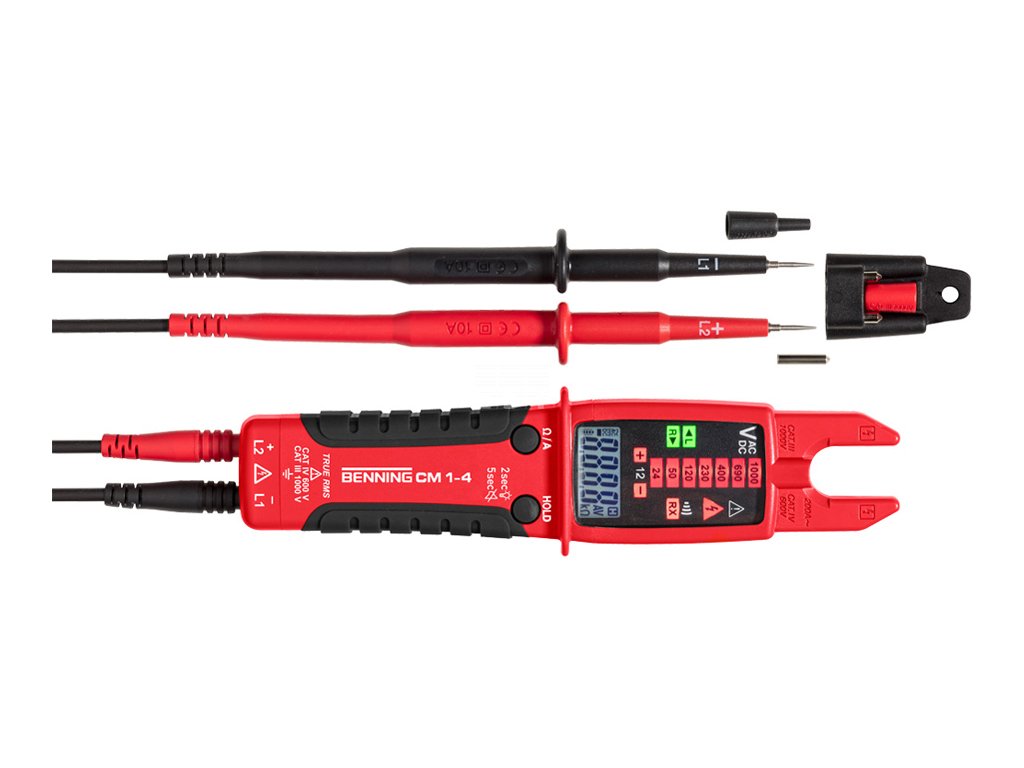

BENNING 044686 CM 1-4 Kliešťový multimeter TRUE RMS s otvorenými kliešťami 200 A AC a 1000 V AC/DC

Kód: 4014651446861
Neohodnotené Podrobnosti hodnotenia
€279,54 €227,27 bez DPH Jednotková cena:
Skladom
Kliešťový multimeter BENNING CM 1-4 meria otvorenými kliešťami striedavý prúd do 200 A v pravej efektívnej hodnote a napätie do 1000 V AC aj DC. Zvládne odpor do 50 kΩ, priechodnosť, sled fáz, jednopólovú skúšku fázy aj polaritu. Kategória merania CAT IV 600 V a CAT III 1000 V.

Detailné informácie

Podrobný popis

Potrebujete v rozvádzači zmerať prúd jednotlivej vetvy bez rozpojenia obvodu, hneď nato overiť napätie v zásuvke a ešte skontrolovať sled fáz? BENNING CM 1-4 je kliešťový multimeter s otvorenými kliešťami, ktorý meria striedavý prúd do 200 A v pravej efektívnej hodnote, napätie do 1000 V AC aj DC a odpor do 50 kΩ. K tomu hlási priechodnosť, fázu, polaritu aj smer točivého poľa, takže pri bežnej práci v inštalácii nemusíte prístroje striedať.

Je to pre vás?

Áno, ak

  • meriate striedavý prúd na jednotlivých vodičoch a nechcete kvôli tomu rozpájať obvod
  • pracujete v inštaláciách do CAT IV 600 V alebo CAT III 1000 V
  • chcete jedným prístrojom merať napätie, prúd aj odpor a k tomu skúšať sled fáz
  • oceníte meranie napätia v zásuvke jednou rukou, výrobca uvádza rozstup 19 mm
  • čítate hodnoty aj v tmavom rozvádzači, prístroj má podsvietený displej a LED osvetlenie miesta merania

Nie, zvoľte iný model, ak

  • potrebujete merať jednosmerný prúd, prístroj má len striedavý rozsah
  • meriate kmitočet, kapacitu alebo teplotu, tieto rozsahy prístroj nemá
  • potrebujete obopnúť vodič s priemerom nad 16 mm, toľko meria otvorenie klieští
  • chcete preukazovať stav bez napätia, na to slúži dvojpólová skúšačka, napríklad DUSPOL analog 050261

Hlavné vlastnosti

  • Otvorené kliešte s otvorom 16 mm pre striedavý prúd do 200 A
  • Meranie napätia 6 až 1000 V AC aj DC, striedavé hodnoty v pravej efektívnej hodnote
  • Odpor do 50 kΩ a skúška priechodnosti s bzučiakom
  • Skúška sledu fáz zelenými LED vpravo a vľavo
  • Jednopólová skúška fázy červenou LED a tónom
  • LED stupnica napätia 12, 50, 120, 230, 400, 690 a 1000 V
  • Štvormiestny podsvietený displej s najväčšou zobrazenou hodnotou 9999
  • Základná presnosť 1 percento
  • LED osvetlenie miesta merania a podržanie hodnoty HOLD
  • Kategória merania CAT IV 600 V a CAT III 1000 V
  • Krytie IP 54

Čo produkt dokáže

Striedavý prúd prístroj meria do 200 A s rozlíšením 0,1 A, chyba je najviac 3 percentá z nameranej hodnoty a 7 digitov v pásme 45 až 65 Hz. Napätie meria od 6,0 do 999,9 V, pri striedavom je chyba najviac 1,5 percenta a 7 digitov v pásme 45 až 200 Hz, pri jednosmernom 1,0 percenta a 4 digity. Nad 65 Hz sa spodná hranica rozsahu striedavého napätia posúva na 8 V. Odpor má dva rozsahy, 9999 Ω a 50,00 kΩ, meracie napätie je zhruba 0,5 V. Bzučiak sa ozve, len čo odpor klesne pod približne 1,8 až 2,7 kΩ, čas odozvy je kratší než 100 ms.

Nameraná hodnota vzniká ako pravá efektívna hodnota so striedavou väzbou, takže prístroj zvládne aj nesínusový priebeh. Pri takom priebehu sa však chyba zväčšuje, pri činiteli výkyvu 1,0 až 2,0 o 1 percento, pri 2,0 až 2,5 o 2,5 percenta a pri 2,5 až 3,0 o 4 percentá. Vstupný odpor pri meraní napätia závisí od priloženého napätia, zhruba 20 kΩ pri 50 V a zhruba 305 kΩ pri 1000 V.

Ovládanie a signalizácia

Prístroj sa zapína tlačidlom Ω/A alebo HOLD a po zapnutí tlačidlom vykoná vlastný test, pri ktorom zaznie tón a krátko sa rozsvietia všetky segmenty displeja aj všetky LED. Ak sa pri vlastnom teste správa nezvyčajne, musí sa vyradiť z prevádzky a zaistiť proti ďalšiemu použitiu. Tlačidlo Ω/A prepína medzi rozsahom odporu a rozsahom prúdu, jeho podržanie na dve sekundy vráti prístroj späť k meraniu napätia. Tlačidlo HOLD podrží nameranú hodnotu, podržanie na dve sekundy rozsvieti osvetlenie miesta merania a podržanie na päť sekúnd trvale vypne tón pri meraní napätia, čo oceníte v kancelárii alebo v byte.

Pri meraní napätia nad 50 V AC a 120 V DC prístroj pípa a rozsvieti červenú LED. Rýchlosť merania je zhruba tri merania za sekundu. Zapne sa aj sám, len čo na hrotoch rozpozná napätie, fázu alebo priechodnosť pod 1,8 až 2,7 kΩ. Napätie ukáže aj s vybitými batériami, len s nižšou presnosťou. Keď nikto nestlačí tlačidlo a zároveň nie sú splnené podmienky na automatické zapnutie, vypne sa asi po 10 sekundách, s hlásením 0L v rozsahu odporu a pri prúde pod 1 A asi po 30 sekundách.

Inštalácia a použitie

Pred každým použitím skontrolujte prístroj aj meracie vodiče, či nie sú poškodené, overte neporušenú izoláciu a priechodnosť vodičov. Poškodený vodič sa musí ihneď vyradiť. Funkciu merania napätia a jednopólovej skúšky fázy overte pred prácou aj po nej na známom zdroji napätia.

Čierny vodič patrí do čiernej zdierky -/L1, červený do červenej +/L2. Pri jednopólovej skúške fázy sa čierny vodič zo zdierky -/L1 vytiahne, pri skúške sledu fáz sa naopak hrot +/L2 zaistí do zadného držiaka a meria sa medzi dvoma fázami. Pred meraním v obvodoch CAT III a CAT IV sa na hroty naskrutkujú dodané nadstavce, aby nekrytá časť hrotu nebola dlhšia než 4 mm. Bez nasadených nadstavcov a so zväčšeným hrotom 4 mm platí pre meracie príslušenstvo len CAT II.

Prístroj sa pri práci vždy drží celou plochou za pogumovanú rukoväť za zábranou, zábrana chráni pred dotykom vodiča. Pri meraní prúdu vložte vodič do spodnej časti otvorených klieští, meracie vodiče pritom nesmú byť zasunuté v zadnom držiaku a na meracie zdierky nesmie byť privedené napätie. Pri meraní odporu aj pri skúške priechodnosti sa prístroj sám prepne do rozsahu napätia, len čo na meranom mieste zistí napätie. Nad 300 V smie byť prístroj pripojený najviac 30 sekúnd a potom potrebuje 240 sekúnd pokoja.

Kde nájde využitie

  • Servis a údržba elektrických inštalácií v budovách
  • Meranie prúdu jednotlivých vetiev priamo v rozvádzači
  • Kontrola sledu fáz pred pripojením točivých strojov
  • Hľadanie fázy a overenie polarity pri opravách
  • Priemyselná údržba a servis strojov
  • Práca v teréne, k prístroju patrí puzdro na opasok

Dôležité pred nákupom

  • Prístroj meria iba striedavý prúd, rozsah pre jednosmerný prúd nemá
  • Prístroj je určený pre elektrikárov a osoby poučené v elektrotechnike, do obvodov najviac 1000 V AC aj DC
  • Nebezpečné je už napätie od 30 V AC a 60 V DC, zvukový signál sa pritom ozve až nad 50 V AC a 120 V DC
  • Skúška sledu fáz pracuje medzi dvoma fázami v uzemnenej trojfázovej sieti od 90 do 1000 V pri 45 až 65 Hz, jednopólová skúška fázy v rovnakom rozsahu proti zemi, ochranný odev a izolujúce stanovište ich môžu obmedziť
  • Základná presnosť 1 percento je údaj z katalógového listu, pri jednotlivých rozsahoch platia väčšie tolerancie
  • Výsledok skúšky sledu fáz je vždy potrebné overiť ešte raz s prehodenými hrotmi
  • Jednopólová indikácia fázy nenahrádza preukázanie stavu bez napätia dvojpólovou skúšačkou
  • Pri prekročení rozsahu sa objaví len hlásenie 0L, iné varovanie pred preťažením prístroj nedáva
  • Pri napätí nad 300 V platí doba pripojenia 30 sekúnd a pauza 240 sekúnd
  • Krytie IP 54, prístroj je určený na meranie v suchom prostredí do nadmorskej výšky 2000 m
  • Otvorenie klieští je 16 mm, hrubší vodič obopnúť nemožno
  • Výrobca odporúča kalibráciu raz za rok

Časté otázky

Zmeriam týmto prístrojom jednosmerný prúd?
Nie. Kliešte sú určené len pre striedavý prúd do 200 A, rozsah pre jednosmerný prúd prístroj nemá. Jednosmerné napätie však meria bežne, od 6,0 do 999,9 V.

Funguje, keď sú batérie vybité?
Meranie napätia áno, len s nižšou presnosťou. Ostatné funkcie potrebujú batérie. Len čo v symbole batérie zhasnú všetky segmenty a symbol bliká, batérie vymeňte.

Ako dlho vydržia batérie?
Dve mikrotužkové batérie 1,5 V typu IEC LR 03 vystačia zhruba na 1000 skúšok v režime 30 sekúnd zapnuté a 240 sekúnd vypnuté.

Čo je v balení?
Prístroj, červený a čierny bezpečnostný merací vodič s dĺžkou 1,4 m, ochrana hrotov s nadstavcami CAT III a CAT IV, nadstavce so zväčšeným hrotom 4 mm pre CAT II, puzdro na opasok, dve batérie a návod na obsluhu.

Ako prepnem na meranie odporu alebo prúdu?
Tlačidlom Ω/A. Prvé stlačenie prepne na odpor, druhé na prúd a podržanie na dve sekundy vráti prístroj k meraniu napätia.

Dodatočné parametre

Kategória: Kliešťové multimetre
Hmotnosť: 0.55 kg
EAN: 4014651446861
Analógový stĺpcový displej: Nie
Činný výkon: Nie
Frekvencia: Nie
Funkcia datalogera: Nie
Indikácia: digitálny
Kapacita: Nie
Kategória meracieho obvodu: CAT IV
Kontrola priechodu: Áno
Krytie IP: IP65
Max. napätie kategórie meracieho obvodu: 600 V
Merací rozsah prúdu/AC: 0,1 - 200
Meracia kategória: CAT IV 600 V, CAT III 1000 V
Meracia metóda: True RMS
Meranie efektívnej hodnoty (TRMS): Áno
Meranie frekvencie: Nie
Meranie kapacity: Nie
Meranie napätia, AC: Áno
Meranie napätia, DC: Áno
Meranie odvodného prúdu: Nie
Meranie teploty: Nie
Meranie v kábloch s vodičom a spätným vodičom: Nie
Meranie výkonu: Nie
Meranie vyšších harmonických: Nie
Napätie AC: 6 V – 1000 V
Napätie DC: 6 V – 1000 V
Odpor: 1 Ω – 50 kΩ
Otvorenie klieští: 16 mm
Pamäťová funkcia: Hold
Priechodnosť / Dióda: Áno/Nie
Prúd AC: 0,1 A – 200 A
Prúd DC: Nie
Rozhranie: Nie
Rozmery: 57 x 220 x 35 mm
Rozsah merania odporu: Áno
S podsvietením obrazovky: Áno
Software: Nie
Teplota: Nie
Typ prúdu: AC
Účinník (cos φ): Nie
Úložisko meraných hodnôt: Nie
Viacnásobný displej: Áno
Výber meracieho rozsahu: automaticky
Vyhotovenie ako adaptér na pripojenie k multimetru: Nie
Základná presnosť (%): 1
