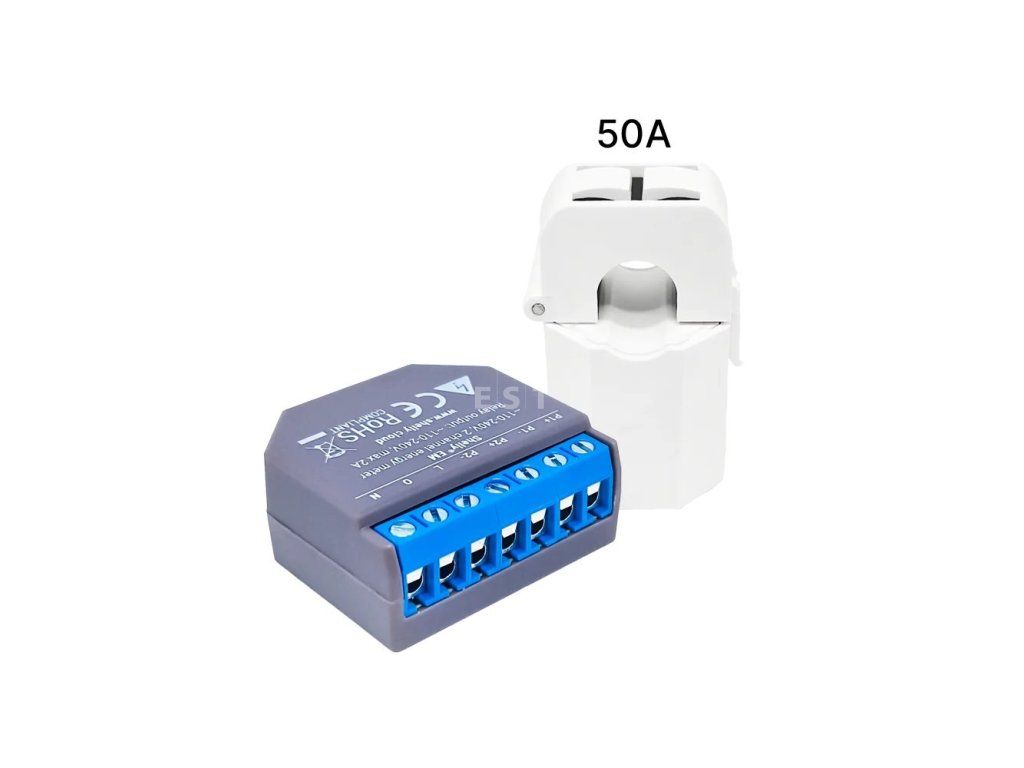

SHELLY EM + 50A Sada

Podrobný popis

Kto chce vedieť, koľko ho stojí jeden konkrétny okruh, nepotrebuje prestavovať rozvádzač. Shelly EM sa schová do inštalačnej krabice a prúd sníma kliešťovou sondou nasadenou na vodič. V tejto sade je jedna sonda na 50 A.

Je to pre vás?

• Áno, ak chcete sledovať spotrebu jednofázového okruhu.
• Áno, ak chcete ročnú históriu bez cudzej služby.
• Nie, ak chcete týmto prístrojom priamo spínať spotrebič. Výstup je do 2 A a je určený na ovládanie stýkača.

Hlavné vlastnosti

• dva meracie kanály pre jednofázové okruhy
• v sade jedna kliešťová sonda 50 A
• meranie až 120 A na kanál podľa použitej sondy
• výstup na ovládanie stýkača do 2 A
• zabudovaná história spotreby na 365 dní
• vlastný teplotný snímač s ochranou proti prehriatiu
• Wi-Fi 802.11 b/g/n, bez potreby brány
• MQTT, CoAP a REST API
• rozmery 39 x 36 x 17 mm do inštalačnej krabice

Čo produkt dokáže

Prístroj sleduje činný aj jalový výkon, napätie a účinník, takže z neho spoznáte nielen koľko sa spotrebovalo, ale aj ako sa okruh správa. Uchováva históriu za posledných 365 dní a ponúka ju v prehľade po dňoch, týždňoch, mesiacoch aj rokoch. Zaujímavá je funkcia limitu: Shelly EM dokáže celý okruh automaticky vypnúť, len čo spotreba alebo odobraná energia dosiahne nastavenú hranicu. To sa hodí aj pre režim predplatenej energie. Vypnutie však prebieha cez stýkač pripojený na výstup, nie priamo prístrojom.

Ovládanie a komunikácia

Pripája sa priamo na domácu Wi-Fi a žiadnu bránu nepotrebuje. Ovládať a sledovať sa dá miestne aj na diaľku, k dispozícii sú aplikácie pre Android a iOS, hlasových asistentov Amazon Alexa a Google Assistant a napojenie na domácu automatizáciu cez MQTT, CoAP a REST API. Okrem týždenného rozvrhu zvládne aj spínanie podľa východu a západu slnka.

Inštalácia a použitie

Modul má rozmery 39 x 36 x 17 mm a zmestí sa do väčšiny bežných inštalačných krabíc a za vypínače.

• na svorku N príde nulový vodič
• na svorku L fáza
• svorka O je výstup na ovládanie stýkača
• dvojice svoriek P1 a P2 slúžia pre kliešťové sondy

Sondu nikdy nenasadzujte na vodič skôr, než je pripojená k modulu. Aj pri samotnej pripojenej sonde môže byť na jej svorkách napätie a každú zmenu zapojenia klieští treba robiť až po odpojení všetkých miestnych prívodov napájania.

Kde nájde využitie

• meranie spotreby jedného jednofázového okruhu
• sledovanie kvality siete, teda napätia a účinníka
• podružné meranie v prenájme alebo v dielni
• stráženie limitu spotreby s automatickým odpojením cez stýkač
• domáca automatizácia cez MQTT alebo REST bez cloudu

Dôležité pred nákupom

• V sade je jedna sonda 50 A. Modul má dva kanály, na využitie oboch potrebujete druhú sondu.
• Prístroj sám nespína záťaž. Výstup je do 2 A a slúži na ovládanie stýkača.
• Rozsah merania obmedzuje použitá sonda. Sonda v tejto sade je na 50 A, samotný modul zvládne až 120 A na kanál.
• Nadprúdovú ochranu tento prístroj nemá.
• Režim žalúzií tento model nemá.
• Prístroj sa napája zo striedavej siete 110 až 240 V pri 50/60 Hz, vlastná spotreba je pod 1 W. Jednosmerné napájanie prístroj nepodporuje.
• Horná hranica prevádzkovej teploty je 40 °C. Pre dolnú hranicu odporúčame počítať s bežným vnútorným prostredím nad bodom mrazu.
• Vnútorný priemer sondy si pred nákupom overte podľa vodiča, na ktorý ju chcete nasadiť.
• Inštaláciu smie vykonať len osoba s príslušnou elektrotechnickou kvalifikáciou.

Časté otázky

Koľko sond je v balení?
Jedna, na 50 A. Modul má pritom dva meracie kanály.

Môžem ním vypnúť bojler?
Nie priamo. Výstup je do 2 A, spína sa ním stýkač, ktorý až potom odpojí veľký spotrebič.

Akú dlhú históriu si pamätá?
Prístroj má zabudovanú históriu spotreby na 365 dní.

Potrebujem k nemu bránu?
Nepotrebujete, pripája sa priamo na Wi-Fi.

Dokáže vypnúť okruh pri prekročení limitu?
Áno, len čo spotreba alebo energia dosiahne nastavenú hranicu. Fyzicky to urobí stýkač na výstupe.
