SHELLY EM Mini Gen4 Modul na meranie spotreby, max. 16 A, WiFi, Bluetooth, Zigbee, Matter

Podrobný popis

Chcete konečne vedieť, koľko elektriny naozaj spotrebuje bojler, priamotop alebo zásuvkový okruh v dielni? Shelly EM Mini Gen4 je drobný merač elektrickej energie s rozmermi, ktoré mu dovolia zmiznúť v krabici za zásuvkou. Meraný obvod ním iba prechádza, prístroj pritom sníma napätie a prúd, dopočítava činný výkon a odobratú energiu a výsledky odovzdáva mobilnej aplikácii, vlastnému webovému rozhraniu alebo domácej automatizácii.

Je to pre vás?

Áno, ak potrebujete:

• strážiť odber jedného striedavého okruhu do 16 A a čítať hodnoty aj lokálne, bez cloudu
• doplniť meranie tam, kde na bežný prístroj v krabici nezostáva miesto
• uchovať priebeh odberu a exportovať ho vo formáte CSV alebo JSON
• zapojiť meradlo do domácnosti postavenej na Wi-Fi, na Zigbee alebo na Matter

Nie, zvoľte iný model, ak potrebujete:

• okruh nielen merať, ale aj zapínať a vypínať, na to je Shelly 1PM Mini Gen4 s reléovým výstupom do 8 A
• merať bezdotykovo až dvoma prúdovými transformátormi, na to je Shelly EM Gen4
• iba spínať bez merania odberu, na to je Shelly 1 Mini Gen4 s bezpotenciálovým kontaktom

Hlavné vlastnosti

• meranie odberu jedného striedavého okruhu, prístroj záťaž nespína
• maximálny meraný prúd 16 A pri napätí do 240 V AC
• maximálny meraný výkon 3840 W
• činný výkon a činná energia
• záznam hodnôt s minútovým rozlíšením najmenej na desať dní
• export do CSV a do formátu JSON cez RPC
• Wi-Fi 2,4 GHz, Bluetooth, Zigbee a Matter
• vstavané webové rozhranie, MQTT, skriptovanie a webhooky

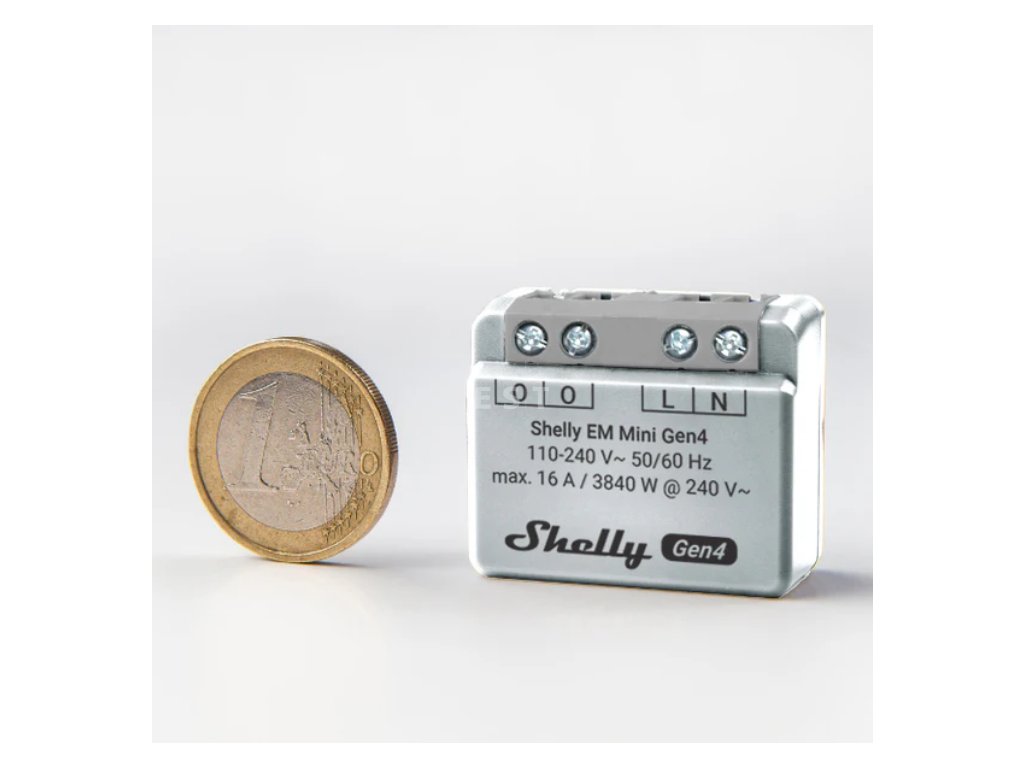

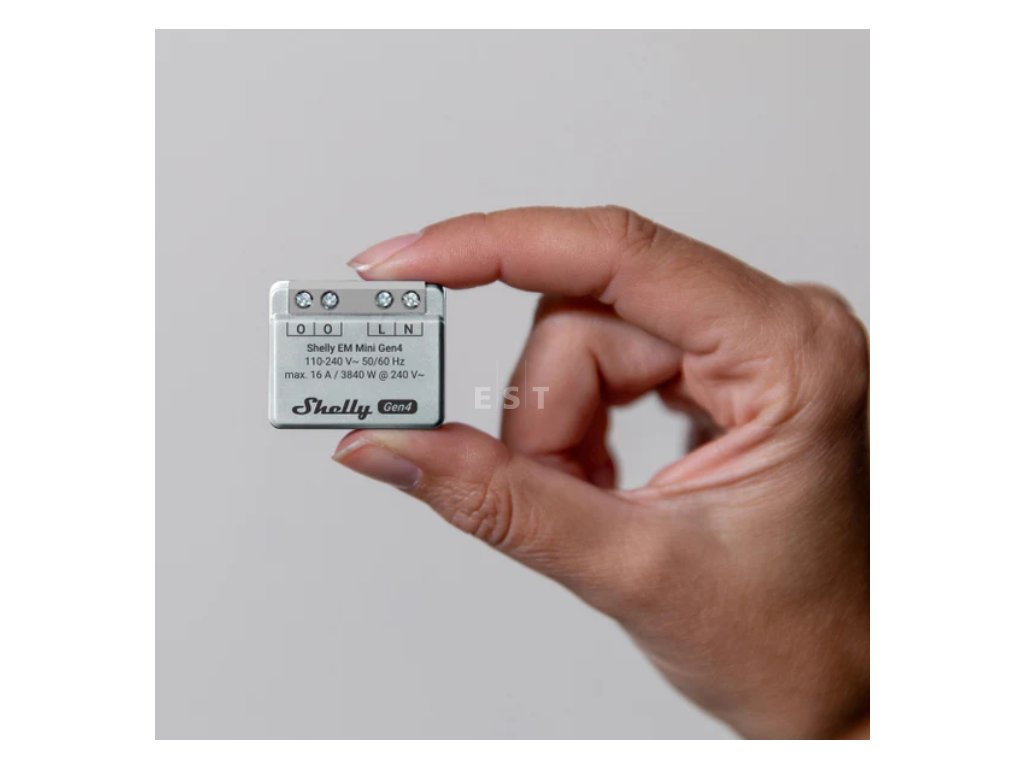

• rozmery 29 x 34 x 16 mm, hmotnosť 13 g, vlastná spotreba pod 1 W

Čo produkt dokáže

Prístroj je čisto merací. Fázový vodič sa privedie na svorku L, nulový na svorku N a spotrebič sa zapojí medzi svorku O a nulový vodič. Obe svorky O sú vnútri prístroja spojené, meraný okruh nimi teda pokračuje ďalej k záťaži. Zapínanie a vypínanie musí zabezpečiť samostatný spínací prvok, meradlo do obvodu nezasahuje. Zvládne odporovú záťaž typu žiaroviek a vykurovacích telies, kapacitnú záťaž typu LED driverov, kondenzátorových batérií a elektroniky aj indukčnú záťaž typu transformátorov, ventilátorov, chladničiek a klimatizácií.

Meria sa napätie od 110 do 240 V AC pri 50 alebo 60 Hz a prúd od nuly do 16 A. Z toho prístroj počíta činný výkon a činnú energiu, takže popri okamžitom odbere vidíte aj to, koľko kilowatthodín spotrebič nazbieral za deň alebo za týždeň. Namerané hodnoty si ukladá do vlastnej pamäte, najmenej desať dní s rozlíšením jednej minúty. Záznam sa dá stiahnuť ako súbor CSV alebo vyzdvihnúť vo formáte JSON cez rozhranie RPC, takže z neho vznikne základ pre energetický audit aj vtedy, keď sa prístroj cloudu vôbec nedotkne.

Ovládanie a komunikácia

Prevádzka je možná čisto v domácej sieti Wi-Fi v pásme 2,4 GHz, rovnako tak cez cloudovú službu Shelly. Prístroj hovorí po MQTT, HTTP a WebSocket a prichádzajúce spojenia sú chránené TLS. K dispozícii je dokumentované HTTP API, webhooky cez HTTP aj HTTPS, UDP a skriptovanie bežiace priamo v zariadení. Vstavané webové rozhranie nájdete na adrese http://192.168.33.1, ak ste pripojení k prístupovému bodu prístroja, inak na jeho IP adrese v domácej sieti. Nastavíte cezeň pripojenie k sieti, plánované úlohy, ktorých firmvér pojme dvadsať, aj rovnaký počet webhookov s piatimi adresami na každý.

Bezdrôtovo toho zvládne viac než len vlastné pripojenie. Cez Bluetooth pracuje ako brána pre zariadenia Shelly BLU a ich hlásenia posiela ďalej do siete alebo do cloudu. Vie tiež zosilniť dosah siete Wi-Fi aj Zigbee pre ostatné zariadenia v okolí, pričom Zigbee dosiahne vnútri budovy až na 100 m a vonku až na 300 m podľa miestnych podmienok. Z výroby je zvolený profil Matter. Päť stlačení ovládacieho tlačidla prístroj prepne na profil Zigbee a ten sa potom pridáva cez Zigbee hub. Ak časové okno na párovanie uplynie, tri stlačenia ho spustia znova. V režime Zigbee nie je prístupový bod vo východiskovom stave dostupný, zapne ho podržanie tlačidla na päť sekúnd. Podržanie tlačidla na desať sekúnd obnoví továrenské nastavenie.

Inštalácia a použitie

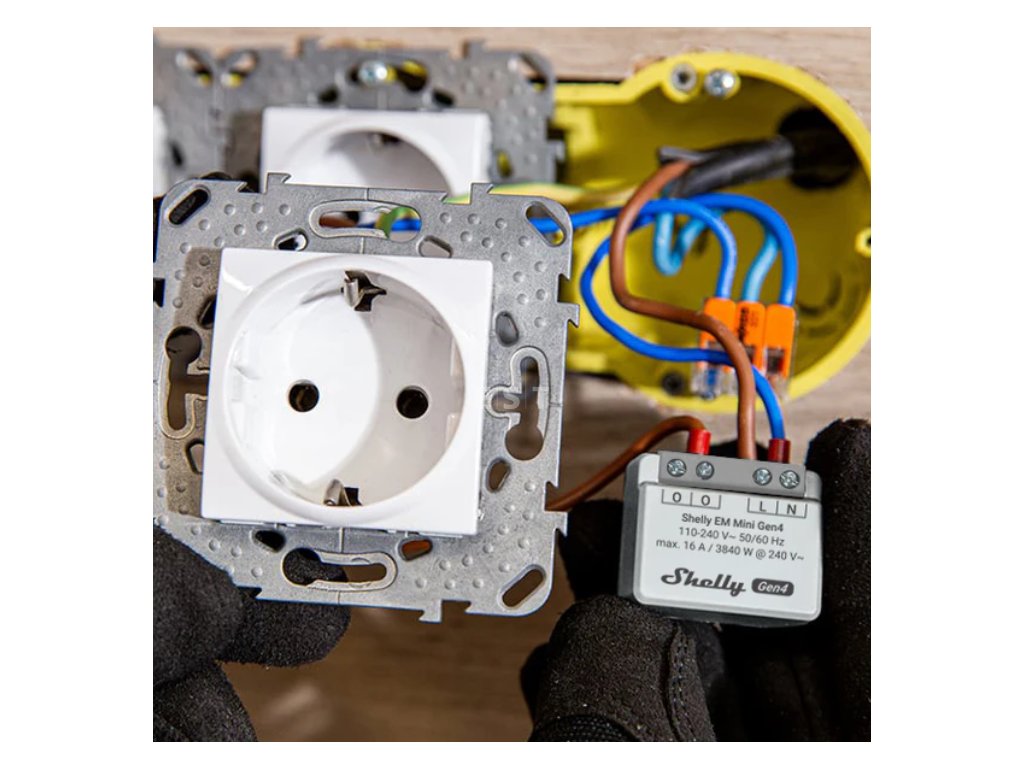

Miestom pre meradlo je inštalačná krabica, typicky za zásuvkou alebo za vypínačom, kde sa väčší prístroj neuchytí. Napája sa priamo z meranej siete 110 až 240 V AC a jeho vlastná spotreba je nižšia než 1 W. Svorky sú skrutkové, doťahujú sa momentom najviac 0,4 Nm a odizolovaná dĺžka vodiča má byť 6 až 7 mm. Odporúčané sú plné jednožilové vodiče alebo lanká s dutinkami a izolácia so zvýšenou odolnosťou proti teplu, najmenej PVC T105 °C. Do jednej svorky patrí jeden vodič.

Prostredie má byť suché a čisté. Teplota sa smie pohybovať od -20 do +40 °C, relatívna vlhkosť od 30 do 70 % a nadmorská výška siaha do 2000 m. Stav prístroja hlási jedna jednofarebná kontrolka a podľa rytmu blikania spoznáte zapnutý prístupový bod, hľadanie bezdrôtovej siete, spojenie s cloudom aj prebiehajúcu aktualizáciu firmvéru. Firmvér je z výroby predinštalovaný a jeho aktualizácie si sťahujete sami, buď z webového rozhrania, alebo z mobilnej aplikácie.

Čo si ešte pripraviť

• Istič pred okruhom s charakteristikou B alebo C na najviac 16 A, vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3. Výrobca ho uvádza ako požadovanú vonkajšiu ochranu.
• Nulový vodič v mieste montáže. Merač potrebuje L aj N, bez nuly napájanie nemá.
• Prerušený meraný okruh. Prístroj sa zapája do cesty, nie vedľa nej. Vodič k spotrebiču musí prejsť cez svorky O.
• Kontrola, či sa okruh zmestí do 16 A a 3840 W. Nad túto hranicu prístroj merať nemá.
• Ak chcete merať bezdotykovo alebo viac okruhov naraz, iný model. Shelly EM Gen4 pracuje s dvoma prúdovými transformátormi, tento prístroj ich nemá a nepoužíva.

Kde nájde využitie

• meranie spotreby bojlera alebo elektrického vykurovania, kde chcete poznať skutočný odber za deň aj za celú sezónu
• sledovanie odberu zásuvkového okruhu v dielni, v garáži alebo v technickej miestnosti
• dohľad nad spotrebou v prenajímanom byte, v penzióne alebo v kancelárii
• hľadanie energeticky náročných spotrebičov pred rozhodnutím, ktorý z nich vymeniť
• kontrola stavu spotrebiča, lebo náhly skok alebo zmena odberu môžu upozorniť na problém
• doplnenie merania do hotovej elektroinštalácie, kde na väčší prístroj nie je miesto

Dôležité pred nákupom

• Prístroj meria, ale nespína. Svorky O sú vnútri spojené a slúžia na prechod meraného okruhu, takže záťaž ním nezapnete ani nevypnete.
• Maximálny meraný prúd je 16 A pri 240 V AC a maximálny meraný výkon 3840 W. Spotrebič nad túto hranicu k prístroju nepripájajte.
• Meria sa jeden striedavý okruh priamo, teda prechodom prúdu prístrojom. Na bezdotykové meranie prúdovými transformátormi je určený Shelly EM Gen4.
• Na napájanie aj na meranie sú potrebné oba vodiče, fázový L a nulový N.
• Pripojenie na sieť patrí do rúk kvalifikovaného elektrikára. Najskôr vypnite ističe a skúšačkou sa presvedčte, že vodiče, na ktoré siahnete, sú bez napätia.
• Istenie okruhu: istič podľa EN60898-1, charakteristika B alebo C, menovitý prúd do 16 A, skratová vypínacia schopnosť od 6 kA a trieda obmedzenia energie 3.
• Prístroj patrí iba do vnútorných priestorov a musí zostať mimo dosahu nečistôt a vlhkosti.
• Matter je zvolený z výroby. Prepnutie na Zigbee obstará päť stlačení tlačidla a v režime Zigbee nie je prístupový bod vo východiskovom stave dostupný.
• Na nastavenie cez Matter potrebujete bezdrôtovú sieť 2,4 GHz, hub s podporou Matter pripojený k internetu a mobilné zariadenie so zapnutým Bluetooth a nainštalovanou aplikáciou, ktorá Matter podporuje.
• QR kód Matter z krabice si odložte. Po továrenskom nastavení ho budete potrebovať znova.
• Prístroj počíta činný výkon a činnú energiu. Na sledovanie jalového výkonu alebo účinníka ho preto nevoľte.

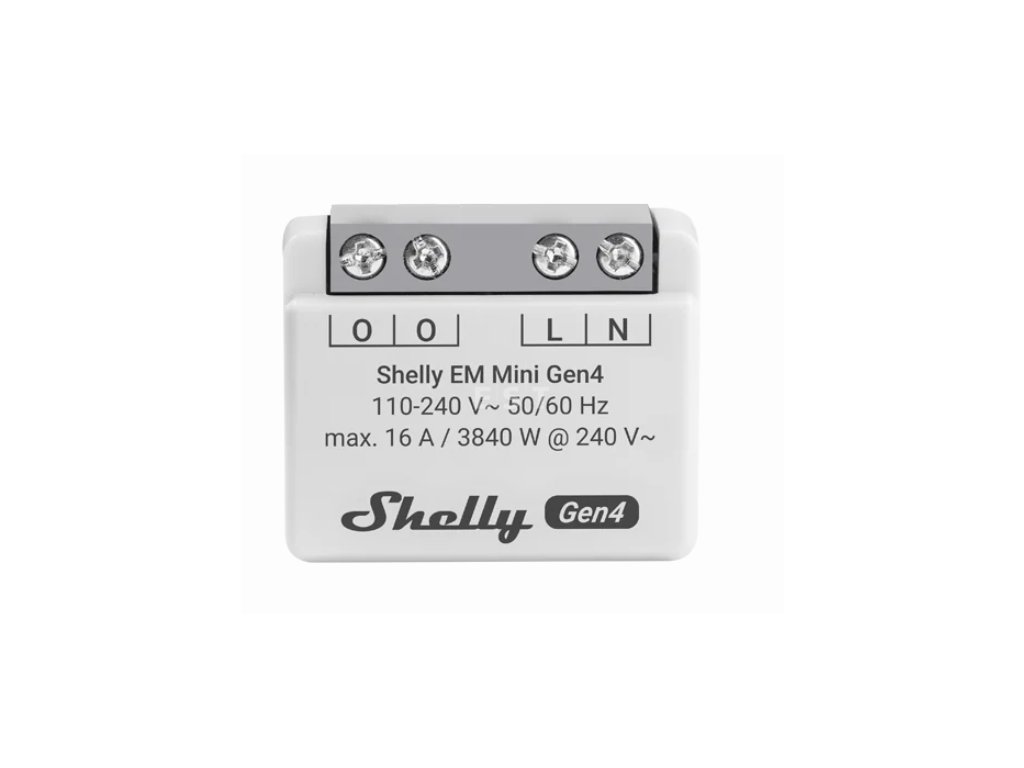

Pripojovacie svorky

Telo je biele, svorky sivé v odtieni myšacej sivej.

Do skrutkových svoriek patrí vodič 0,5 až 4 mm², plný, lanko aj lanko s dutinkou, odizolovaný na 6 až 7 mm, uťahovací moment najviac 0,4 Nm. Prístroj meria 29 x 34 x 16 mm a váži 13 g, výrobca ako spôsob montáže uvádza nástennú konzolu. Prevádzková teplota je -20 až 40 °C pri vlhkosti 30 až 70 % RH.

Časté otázky

Dokáže Shelly EM Mini Gen4 obvod aj vypnúť?
Nedokáže. Je to merací prístroj, výstupné svorky sú vnútri spojené a záťaž nimi len prechádza. Keď potrebujete merať a zároveň spínať, siahnite po Shelly 1PM Mini Gen4.

Koľko ampérov prístroj odmeria?
Ampérmeter pracuje od nuly do 16 A, merané napätie je najviac 240 V AC a meraný výkon najviac 3840 W.

Potrebujem nulový vodič?
Áno. Prístroj sa napája zo siete a na meranie využíva fázový vodič L aj nulový vodič N.

Funguje aj bez internetu?
Áno. Vie bežať len v domácej bezdrôtovej sieti, ovládať sa dá zo vstavaného webového rozhrania a hodnoty odovzdáva aj po MQTT.

Dostanem namerané dáta do tabuľky?
Áno. Záznam sa dá stiahnuť ako CSV, prípadne vyzdvihnúť vo formáte JSON cez RPC.

Ako prístroj prepnem na Zigbee?
Päť stlačení ovládacieho tlačidla. Zariadenie prejde do režimu párovania a pridáte ho cez Zigbee hub. Ak časové okno na párovanie uplynie, tri stlačenia ho spustia znova.

Ako urobím továrenské nastavenie?
Podržaním ovládacieho tlačidla na desať sekúnd. Počítajte s tým, že potom budete potrebovať QR kód Matter z krabice.

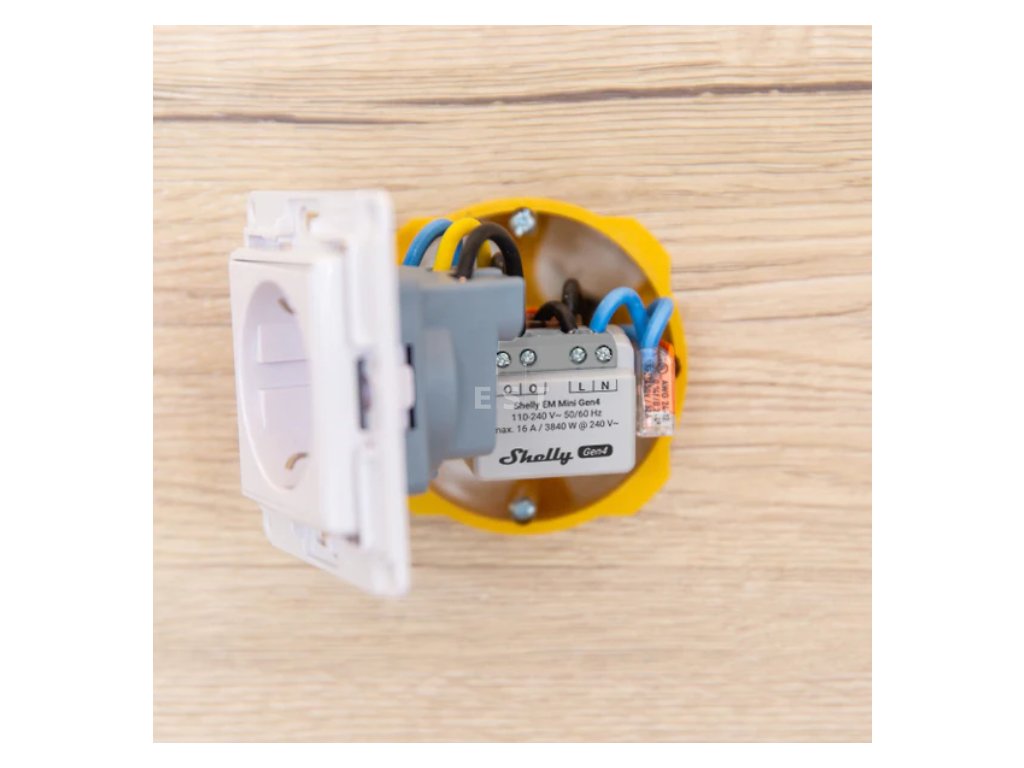

Zmestí sa za zásuvku?
Je stavaný presne na to. Pred montážou si napriek tomu premerajte, koľko voľného priestoru v krabici zostáva po zapojení vodičov.

Shelly EM Mini Gen4, alebo Shelly 1PM Mini Gen4?

Shelly EM Mini Gen4 zvoľte, keď chcete poznať spotrebu okruhu do 16 A a spínanie zabezpečí iný prístroj. Shelly 1PM Mini Gen4 zvoľte, keď má zariadenie záťaž do 8 A aj zapínať a vypínať a ovládať ju navyše klasickým vypínačom na vstupe.
