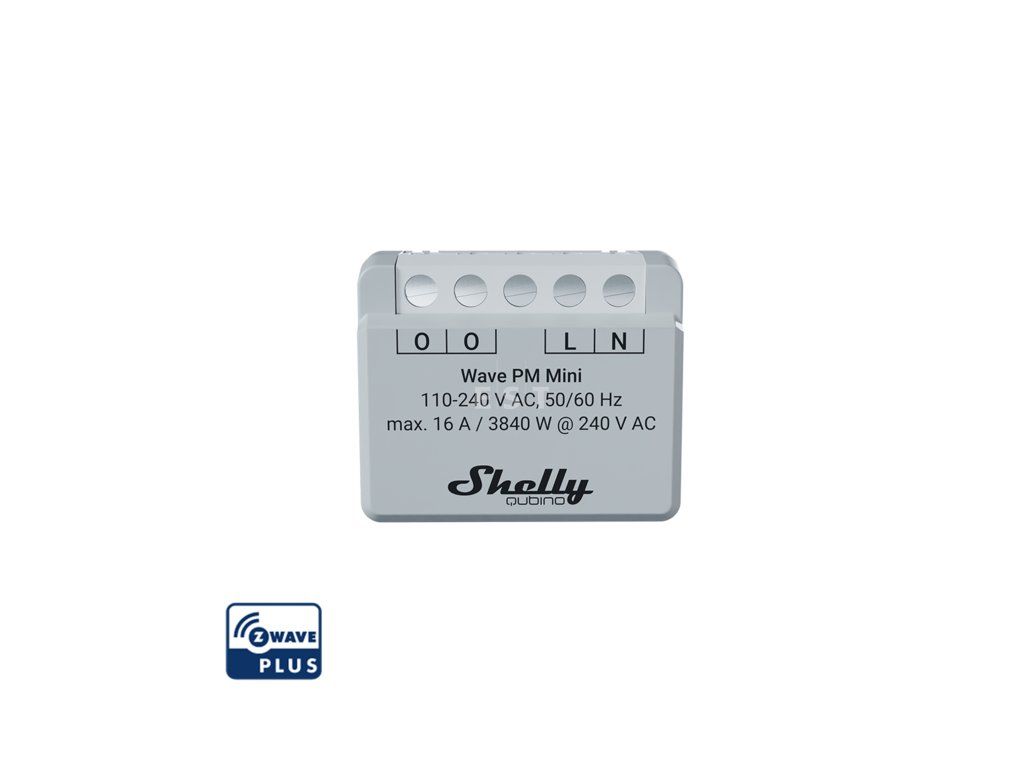

SHELLY Wave PM Mini Modul na meranie spotreby, max. 16 A, Z-Wave
Kód: 3800235269152Podrobný popis
Modul, ktorý nič nespína, zato presne povie, koľko okruh berie. Shelly Wave PM Mini je drobný merač spotreby do siete Z-Wave. Zmestí sa aj tam, kde bežný modul nemá šancu, a meria do 16 A a 3 840 W.
Je to pre vás?
- Áno, ak chcete poznať spotrebu okruhu a máte bránu Z-Wave.

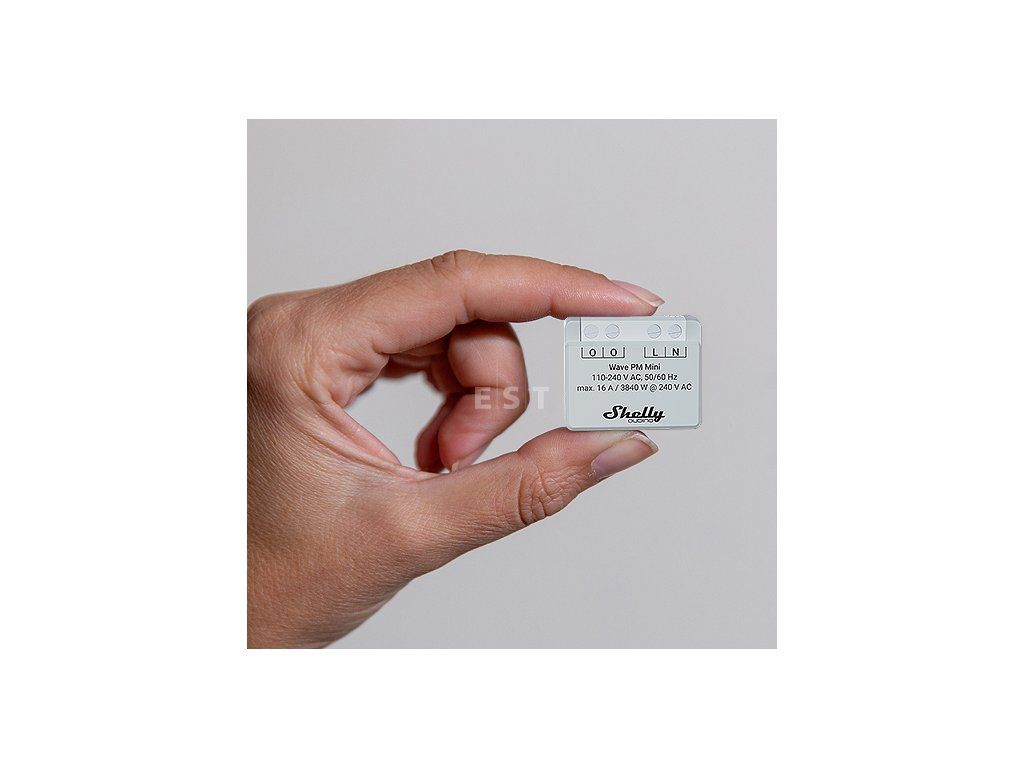

- Áno, ak je v krabici málo miesta. Modul má len 29 x 35 x 16 mm.
- Nie, ak chcete okruh aj spínať. Tento model má len meranie.
- Nie, ak bránu Z-Wave nemáte. Bez nej modul nemá s čím komunikovať.
Hlavné vlastnosti
- meranie výkonu vo wattoch
- maximálny meraný prúd 16 A a maximálny meraný výkon 3 840 W
- napájanie 110 až 240 V AC pri 50 alebo 60 Hz
- vlastná spotreba pod 0,3 W
- tri ochrany, proti prehriatiu, nadprúdu a prepätiu
- opakovač siete Z-Wave, pásmo 868,4 MHz, dosah až 40 m vnútri

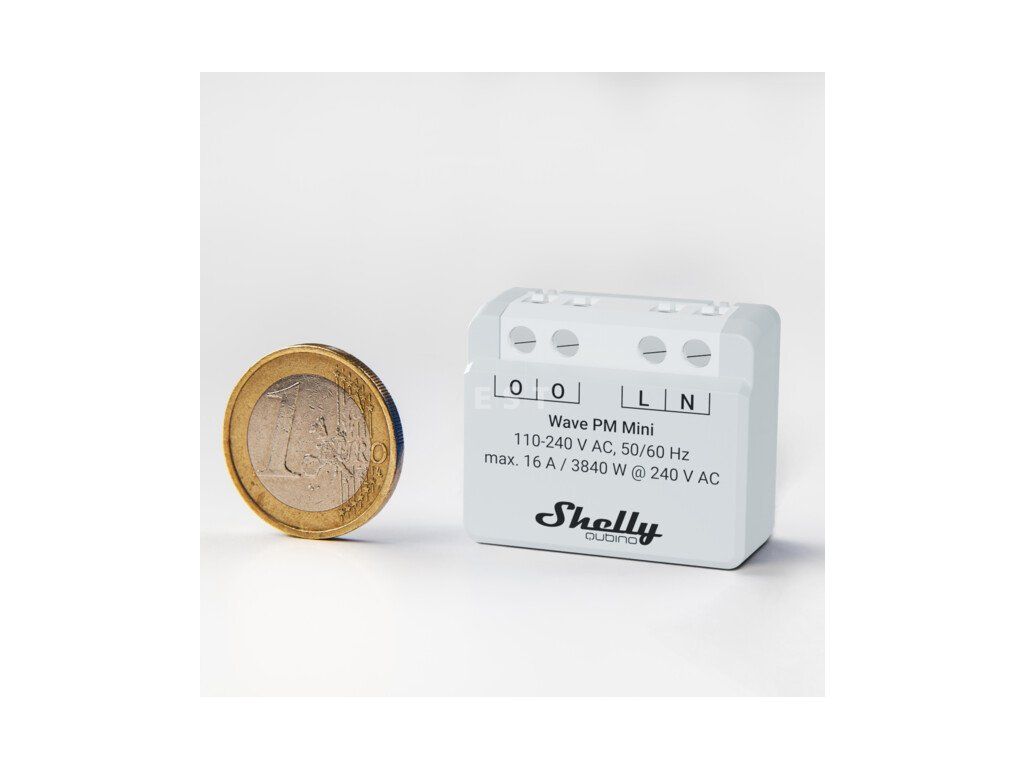

- rozmery 29 x 35 x 16 mm s toleranciou 0,5 mm, hmotnosť 13 g
- svetlosivé vyhotovenie
Čo produkt dokáže
Meria odber pripojeného okruhu a hlási ho do brány Z-Wave. Maximum je 16 A a 3 840 W. Vnútri pracujú tri ochrany, proti prehriatiu, proti nadprúdu a proti prepätiu. Nadprúdová zasiahne, keď prúd prekročí 16 A o 10 % dlhšie ako 5 s, prepäťová pri napätí nad 278 V striedavých dlhšie ako 5 s. Nadprúdovú ochranu nemožno vypnúť. Modul zároveň pracuje ako opakovač, takže na mieste, kam ho dáte, sieť Z-Wave skôr posilní. Rozhranie pre Add-on nemá.
Ovládanie a komunikácia
Komunikácia ide po Z-Wave na 868,4 MHz s dosahom až 40 m vnútri budovy. Ovládacie prvky modul nemá, všetko sa nastavuje z brány.
- zabezpečenie Unsecure, S0, S2 Unauthenticated aj S2 Authenticated
- pridanie do siete cez SmartStart naskenovaním QR kódu na module
- po zapnutí v dosahu siete sa modul pridá sám do desiatich minút
- tlačidlo S slúži na pridanie, odobranie aj na továrenský reset
- maximálny vysielací výkon pod 25 mW, procesor Z-Wave S800
- modul pracuje ako opakovač siete Z-Wave
Vybavenie
- Meranie spotreby okruhu, ktorý cez modul prechádza
- Svorky N a L pre napájanie a svorky O pre meraný okruh
- Ochrana proti prehriatiu
- Procesor Z-Wave S800 na pásme 868,4 MHz
- Funkcia opakovača siete
- Svetlosivé plastové telo 29 x 35 x 16 mm s hmotnosťou 13 g
Modul je najmenší a najľahší z radu Wave, takže sa vojde aj do plnej inštalačnej krabice.
Inštalácia a použitie

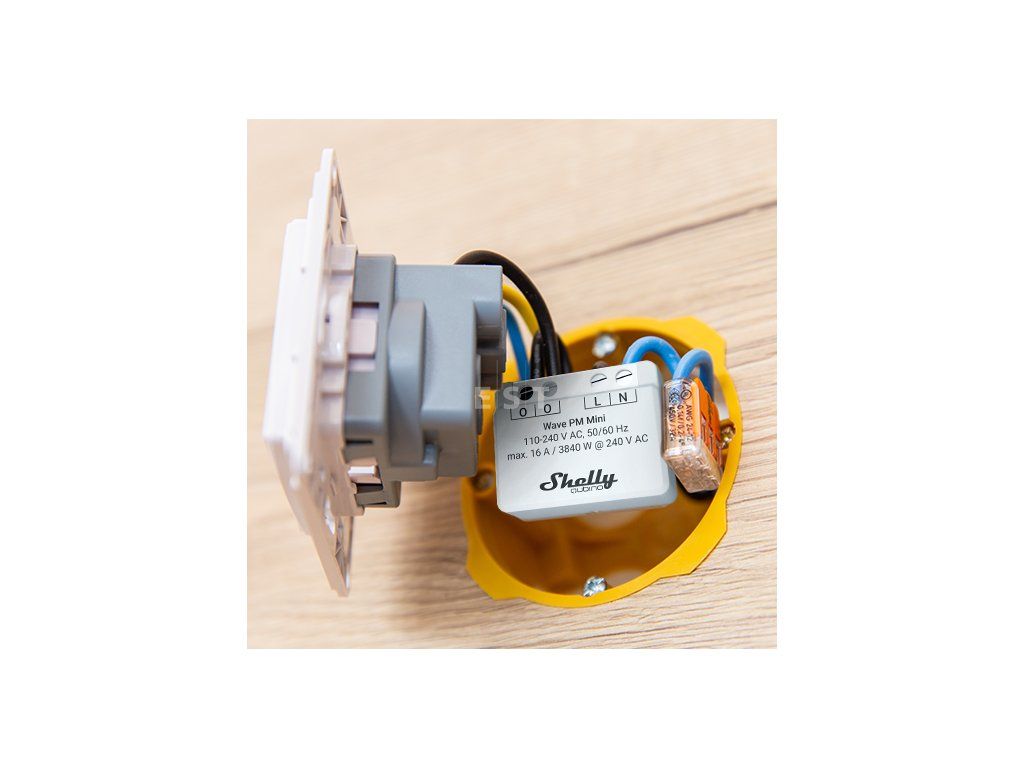

Modul sa vkladá do inštalačnej krabice, za zásuvku alebo za vypínač. Zapojenie patrí do rúk osobe s elektrotechnickou kvalifikáciou.
- dve napájacie svorky, N a L
- dva výstupy s meraním na skrutkových svorkách
- vodič s prierezom 0,5 až 1,5 mm²
- odizolovanie 5 až 6 mm, uťahovací moment najviac 0,4 Nm
- vonkajšie istenie 16 A s charakteristikou B alebo C, vypínacou schopnosťou 6 kA a triedou obmedzenia energie 3
- prevádzková teplota -20 až 40 °C, vlhkosť 30 až 70 % RH, nadmorská výška do 2000 m
Čo si ešte pripraviť
- Bránu Z-Wave. V balení nie je a bez nej modul nenastavíte.
- Okruh, ktorý chcete merať. Modul sa zapája do jeho cesty, nie vedľa neho.
- Istič vedenia 16 A s charakteristikou B alebo C, skratovou vypínacou schopnosťou od 6 kA a v triede obmedzenia energie 3.
- Miesto aspoň 29 x 35 x 16 mm v inštalačnej krabici.
- Vodiče s prierezom 0,5 až 1,5 mm².
- Elektrikára. Modul sa pripája na sieťové napätie.
Kde nájde využitie
- meranie spotreby okruhu, ktorý sa nespína
- krabica s málom miesta, kam sa väčší modul nezmestí
- sledovanie odberu bojlera alebo priamotopu
- kontrola spotreby svetelného okruhu v kancelárii
- doplnenie merania k inštalácii, ktorá už spína niečím iným
- posilnenie siete Z-Wave v mieste, kde chýba iný modul
Dôležité pred nákupom
- Modul len meria. Relé ani žiadny spínaný výstup nemá.
- Maximum merania je 16 A a 3 840 W.
- Modul potrebuje bránu Z-Wave, samostatne nekomunikuje.
- Rozhranie pre Add-on nemá.
- Prierez vodiča je 0,5 až 1,5 mm², odizolovanie 5 až 6 mm.
- Vonkajšie istenie má byť 16 A s charakteristikou B alebo C. Modely Wave 1PM a Wave 1PM Mini sú spínacie a majú vlastné parametre.
Pripojovacie svorky
| Svorka | Čo sa na ňu pripája | Poznámka |
|---|---|---|
| N | nulový vodič | modul ho potrebuje |
| L | fázový vodič, 110 až 240 V striedavých | napája elektroniku modulu |
| O | meraný okruh | tadiaľ prechádza prúd, ktorý modul meria |
Parametre a použitie
| Parameter | Hodnota | Čo z toho plynie |
|---|---|---|
| napájanie | 110 až 240 V striedavých, 50 alebo 60 Hz | modul potrebuje nulový vodič |
| najväčší meraný výkon | 3 840 W | zodpovedá 16 A pri 240 V |
| najväčší meraný prúd | 16 A | okruh nad túto hranicu modulom neveďte |
| odporúčané istenie | 16 A, charakteristika B alebo C, od 6 kA, trieda obmedzenia energie 3 | výrobca to uvádza ako vonkajšiu ochranu |
| vlastná spotreba | pod 0,3 W | modul beží nepretržite |
| dosah a pásmo | do 40 m vnútri, 868,4 MHz | modul je zároveň opakovačom siete |
| prierez vodiča | 0,5 až 1,5 mm² | svorky sú skrutkové |
| rozmery, hmotnosť a farba | 29 x 35 x 16 mm, 13 g, svetlosivá | najmenší modul radu Wave |
| prostredie | -20 až 40 °C | len do suchého vnútorného prostredia |
Časté otázky
Spína okruh?
Nespína. Je to merač, relé nemá.
Koľko zmeria?
Do 16 A a 3 840 W.
Potrebujem bránu?
Áno. Ide o zariadenie Z-Wave, bez brány nemá s čím komunikovať.
Zmestí sa do krabice pod zásuvku?
Rozmery sú 29 x 35 x 16 mm s toleranciou pol milimetra, takže sa zmestí aj tam, kde bežný modul nie.
Posilní mi sieť?
Áno, modul pracuje ako opakovač Z-Wave.
Dodatočné parametre
| Kategória: | Merače spotreby |
|---|---|
| Hmotnosť: | 0.015 kg |
| EAN: | 3800235269152 |
| Farba: | Sivá |
| Maximálny výstupný prúd: | 16 A |
| Meranie spotreby: | Áno |
| Napájacie napätie: | 110 až 240 V |
| Počet vstupov: | 0 |
| Počet výstupov: | 0 |
| Prierez vodiča vstup: | 0,5 až 1,5 mm² |
| Prierez vodiča výstup: | 0,5 až 1,5 mm² |
| Rozmery: | 29x35x16 mm |
| Spotreba energie: | 0,3 W |
| Typ montáže: | Za vypínačom |
| Typ napájacieho napätia: | AC |
| Z-Wave: | Áno |
