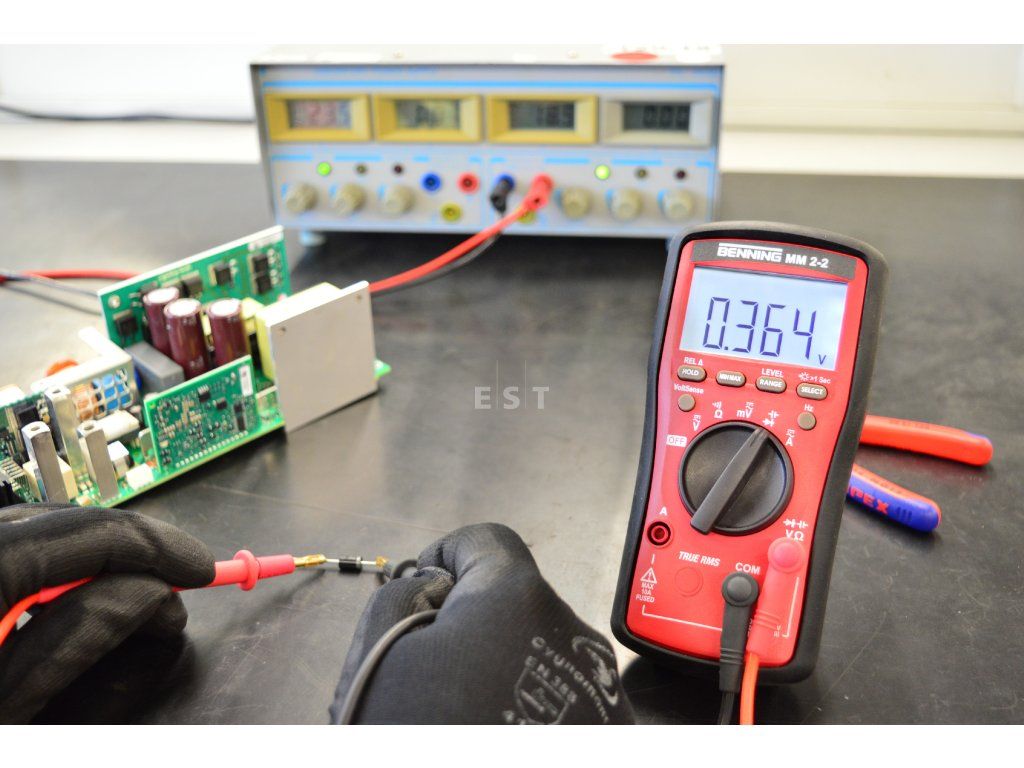

BENNING 044692 MM 2-2 Digitálny multimeter TRUE RMS 6000 digitov 600 V AC/DC a 10 A, CAT III 600 V

Podrobný popis

Hľadáte multimeter do rozvádzača a na servis, ktorý zvládne napätie, prúd, odpor aj kapacitu a pritom vás upozorní, keď necháte merací vodič v prúdovej zdierke? BENNING MM 2-2 je digitálny multimeter s podsvieteným displejom so 6000 digitmi. Meria v pravej efektívnej hodnote, má optickú aj akustickú kontrolu zdierok proti chybnému zapojeniu a bezdotykový indikátor fázy VoltSense.

Je to pre vás?

Áno, ak

• hľadáte jeden prístroj na napätie, prúd, odpor, kapacitu aj kmitočet
• pracujete v inštaláciách do CAT III 600 V alebo CAT IV 300 V
• chcete byť upozornení, keď necháte vodič v prúdovej zdierke a otočíte prepínač inam
• oceníte funkciu MIN MAX s priemerom a relatívne meranie proti uloženej hodnote
• hľadáte prerušenie v káblovom bubne alebo vo svetelnej reťazi

Nie, zvoľte iný model, ak

• potrebujete merať teplotu, to vie až model MM 2-3 pod číslom 044693
• meriate v obvodoch nad 600 V alebo v kategórii CAT IV nad 300 V
• potrebujete samostatné rozsahy v mA alebo µA, prístroj má len rozsahy 6 A a 10 A
• pracujete vo vlhku alebo vonku, krytie IP 40 žiadnu ochranu proti vode nezahŕňa

Hlavné vlastnosti

• Štvormiestny podsvietený displej s výškou číslic 19 mm a najväčšou hodnotou 6000 digitov
• Napätie v rozsahoch od 60 mV do 600 V AC aj DC, striedavé v pravej efektívnej hodnote
• Prúd v rozsahoch 6 A a 10 A, striedavý aj jednosmerný
• Odpor v šiestich rozsahoch do 60 MΩ
• Kapacita v siedmich rozsahoch od 20 nF do 10 mF a skúška diód do 3,0 V
• Kmitočet od 10 Hz do 50 kHz s presnosťou 0,03 percenta a 2 digity
• Rýchla skúška priechodnosti s časom odozvy pod 15 ms
• Kontrola zdierok s hlásením InEr a zvukovým signálom
• Bezdotykový indikátor fázy VoltSense s dvoma citlivosťami
• Kategória merania CAT III 600 V a CAT IV 300 V, krytie IP 40

Čo produkt dokáže

Striedavé napätie prístroj meria v piatich rozsahoch od 60 mV do 600 V. V milivoltových rozsahoch je chyba najviac 1,0 percenta a 3 digity v pásme 10 až 500 Hz a 2,0 percenta a 3 digity v pásme 500 až 800 Hz. Vo voltových rozsahoch je chyba najviac 0,7 percenta a 3 digity v pásme 50 až 60 Hz, teda v sieti, a 2,0 percenta a 3 digity v pásmach 45 až 50 Hz a 60 až 440 Hz. Jednosmerné napätie meria v rovnakých rozsahoch, chyba je najviac 0,3 percenta a 2 digity do rozsahu 6 V, 0,4 percenta a 2 digity v rozsahu 60 V a 0,2 percenta a 2 digity v rozsahu 600 V. Vstupný odpor je 10 MΩ. Prúd meria v dvoch rozsahoch, 6 A s rozlíšením 0,001 A a 10 A s rozlíšením 0,01 A, pri striedavom je chyba najviac 1,0 percenta a 3 digity v pásme 50 až 400 Hz.

Odpor má šesť rozsahov až do 60 MΩ, napätie naprázdno je zhruba 1,6 V. Nad 30 MΩ však chyba stúpa na 5,0 percenta a 20 digitov. Kapacita má sedem rozsahov od 20 nF do 10 mF a platí pre fóliové a lepšie kondenzátory. Kmitočet v sieti meria od 10 Hz do 50 kHz v rozsahoch mV, 6 V a 60 V, pri 600 V do 1 kHz a pri meraní prúdu od 50 Hz do 1 kHz. Skúška priechodnosti pracuje v rozsahu 600 Ω, bzučiak sa ozve a podsvietenie displeja blikne pri odpore pod 30 až 480 Ω, čas odozvy je kratší než 15 ms. Skúška diód meria do 3,0 V so skúšobným prúdom zhruba 0,3 mA.

Hodnota vzniká ako pravá efektívna hodnota, pri nesínusovom priebehu sa však zobrazená hodnota stáva nepresnejšou. Najvyšší dovolený činiteľ výkyvu je 4,1 pri polovici rozsahu a 2,1 pri plnom rozsahu, obdĺžnikové signály výrobca nešpecifikuje. Uvedené tolerancie platia pri teplote 23 °C s odchýlkou 5 °C a pri vlhkosti pod 75 percent.

Ovládanie a signalizácia

Otočný prepínač prístroj zapína aj vypína a každé stlačenie tlačidla potvrdí tón. Tlačidlo SELECT prepína medzi funkciami danej polohy, napríklad medzi striedavými a jednosmernými milivoltmi alebo medzi diódami a kapacitou, a poslednú voľbu si prístroj pri každej polohe zapamätá. Dlhšie stlačenie SELECT rozsvieti podsvietenie displeja, ktoré po zhruba 10 minútach zhasne samo. Tlačidlo RANGE vypína automatickú voľbu rozsahu a zároveň nastavuje spúšťaciu úroveň pri meraní kmitočtu vo funkcii V-AC alebo V-DC.

Tlačidlo MIN MAX zaznamená najnižšiu, najvyššiu aj priemernú hodnotu a každú novú krajnú hodnotu ohlási krátkym tónom, pri zapnutej funkcii je automatické vypnutie vyradené. Tlačidlo HOLD podrží hodnotu a ponúka aj relatívne meranie, keď displej ukazuje rozdiel proti uloženej hodnote. Bez obsluhy sa prístroj vypne asi po 32 minútach, ale len ak tomu nič nebráni. Nevypne sa, keď niekto stlačí tlačidlo alebo otočí prepínačom, keď zobrazená hodnota presahuje 8,5 percenta konca rozsahu, keď pri meraní odporu, priechodnosti alebo diód nesvieti hlásenie 0L, keď pri meraní kmitočtu neukazuje nulu, a keď v režime indikátora napätia zachytí striedavé pole. Pripojený na sieťové napätie sa teda sám nevypne. Kontrola zdierok stráži, aby merací vodič nezostal v prúdovej zdierke, keď je prepínač napríklad na napätí, ozve sa tón a na displeji svieti InEr. Keď kontrola zdierok nefunguje, ukazuje to na chybnú poistku.

Inštalácia a použitie

Prístroj vyraďte z prevádzky, len čo je on alebo meracie vodiče viditeľne poškodený alebo vlhký, len čo je porušená izolácia vodičov, len čo meria chybne alebo len čo na ňom vidno následky dlhého skladovania v nevhodných podmienkach či hrubého zaobchádzania pri preprave. Polohu otočného prepínača meňte až potom, čo ste hroty odpojili od meraného miesta. Pred meraním v obvodoch CAT III a CAT IV nasaďte na hroty nadstavce. Vodiče držte vždy len za rukoväť, nikdy za holé hroty, a pri zapojení skontrolujte, že držia pevne v správnej zdierke.

Pri odpájaní obvodu odoberte najprv vodič na fáze a až potom vodič na nule. Kondenzátory pred meraním kapacity vybite a hroty priložte podľa vyznačenej polarity. Na bezdotykové hľadanie fázy nastavte prepínač do polohy V a stlačte tlačidlo VoltSense. Pracuje ľavou hornou časťou prístroja, na zdierkach pritom nesmie byť napätie a meracie vodiče treba odpojiť. Pred otvorením batériovej priehradky alebo krytu musí byť prístroj bez napätia.

Kde nájde využitie

• Servis a údržba elektrických inštalácií
• Meranie v rozvádzačoch a na koncových obvodoch
• Opravy spotrebičov a elektrických zariadení
• Hľadanie prerušenia v predlžovacích bubnoch a svetelných reťaziach
• Údržba strojov a technológií v priemysle
• Elektroinštalatérske práce v budovách

Dôležité pred nákupom

• Prístroj je určený pre odborníkov a poučené osoby, do obvodov najviac CAT III 600 V alebo CAT IV 300 V proti zemi
• Nebezpečné je už napätie od 30 V AC a 60 V DC
• Pri práci pri holých vodičoch a hlavných prípojniciach hrozí smrť alebo ťažké zranenie, dodržujte predpisy bezpečnosti práce a použite ochranné pomôcky
• Silné zdroje rušenia v blízkosti prístroja môžu spôsobiť nestabilný údaj a chyby merania
• Pri meraní kapacity nesmie byť na zdierkach napätie, inak sa prístroj poškodí
• Prístroj, ktorý je poškodený alebo meria chybne, odpojte od meraného miesta a zaistite proti nechcenému zapnutiu
• Výrobca predpisuje kalibráciu každých 12 mesiacov, uvedené presnosti garantuje prvý rok od dodania
• Nad 30 MΩ klesá presnosť merania odporu na 5,0 percenta a 20 digitov
• Teplotu tento model nemeria, meranie teploty snímačom typu K má až MM 2-3 pod číslom 044693
• Prúdové rozsahy sú len 6 A a 10 A, samostatné rozsahy v mA alebo µA prístroj nemá
• Trvalé meranie 10 A výrobca dovoľuje, medzi 10 a 20 A len 30 sekúnd a potom pauza cez 5 minút, prúdový vstup pritom chráni poistka 11 A
• Krytie IP 40 neobsahuje žiadnu ochranu proti vode, prístroj patrí do budov a do suchého prostredia
• Indikátor napätia VoltSense nesmie slúžiť na preukázanie stavu bez napätia, nebezpečné dotykové napätie môže byť prítomné aj bez signálu
• Bezdotyková skúška fázy pracuje od 230 V a pri nej nesmie byť na zdierkach napätie
• Ručná voľba rozsahu nie je dostupná pri meraní kapacity a pri meraní kmitočtu
• Pri prekročení rozsahu sa objaví len hlásenie 0L alebo -0L, iné varovanie pred preťažením prístroj nedáva
• Nefunkčná kontrola zdierok znamená chybnú poistku, v prístroji je jedna rýchla poistka F 11 A na 1000 V s vypínacou schopnosťou 20 kA a rozmerom 10 x 38 mm
• Používajte len schválené bezpečnostné meracie vodiče

Časté otázky

Zmeria tento model teplotu?
Nie. Meranie teploty snímačom typu K má v tomto rade len MM 2-3 s objednávacím číslom 044693. MM 2-2 meria napätie, prúd, odpor, kapacitu, kmitočet, priechodnosť a diódy.

Načo je kontrola zdierok?
Stráži typickú chybu, keď zostane merací vodič v prúdovej zdierke a prepínač sa otočí na napätie. Prístroj sa vtedy ozve a na displeji ukáže InEr, čo chráni prístroj. Keď kontrola nefunguje, je poistka chybná.

Ako nájdem prerušený vodič v bubne?
Funkciou VoltSense. Od miesta napájania postupujete po kábli k miestu prerušenia, prístroj silu poľa ukazuje stĺpcom a tónom. Funguje od 230 V a meracie vodiče musia byť odpojené.

Ako dlho vydržia batérie?
Dve mikrotužkové batérie 1,5 V typu AAA vydržia podľa výrobcu zhruba 190 hodín bez zapnutého podsvietenia displeja. Údaj platí pre zinko-uhlíkové batérie.

Čo je v balení?
Prístroj, červený a čierny silikónový bezpečnostný vodič s dĺžkou 1,0 m, kompaktné ochranné puzdro, dve batérie AAA, zabudovaná poistka 11 A na 1000 V a návod na obsluhu.
