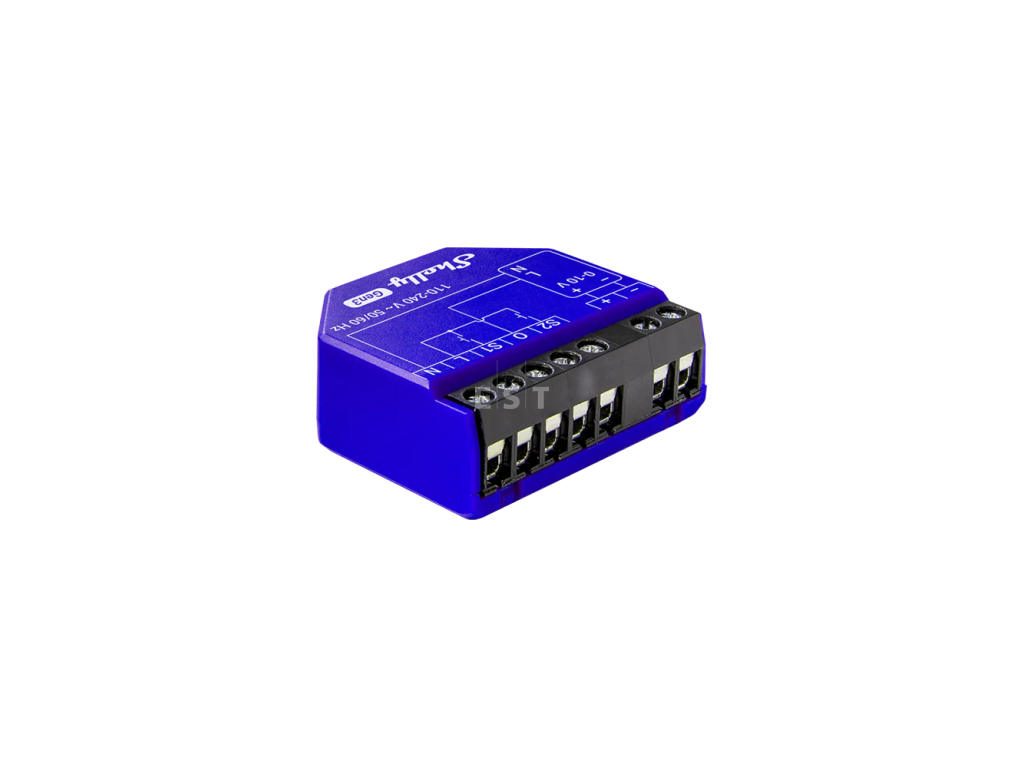

SHELLY Dimmer 0/1-10V PM Gen3 Stmievací modul pre drivery 0-10V a 1-10V s meraním spotreby, WiFi, Bluetooth

Podrobný popis

Shelly Dimmer 0/1-10V PM Gen3 dáva predradníku riadiaci signál a zároveň mu reléovým výstupom spína fázu. Oboje je v jednom module do inštalačnej krabice. Je to current sourcing regulátor, teda taký, ktorý prúd do riadiaceho obvodu sám dodáva.

Je to pre vás?

• Áno, ak máte svietidlá s predradníkom riadeným signálom 0-10V alebo 1-10V.
• Áno, ak pri nich chcete zároveň vidieť spotrebu.
• Nie, ak potrebujete stmievať bežnú žiarovku alebo LED zdroj priamo. Na fázové stmievanie slúžia iné modely Shelly.

Hlavné vlastnosti

• riadiaci výstup 0-10V aj 1-10V, typ current sourcing
• maximálny riadiaci prúd 35 mA
• reléový výstup pre fázu predradníka, 13 A pri 240 V AC
• meranie napätia, prúdu, činného aj zdanlivého výkonu, spotrebovanej energie a účinníka
• dva vstupy pre vypínače alebo tlačidlá
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• skriptovanie, MQTT, webhooky a rozšírené plány
• napájanie 110 až 240 V AC pri 50 alebo 60 Hz, vlastná spotreba pod 1,5 W
• rozmery 38,5 x 43,5 x 17 mm, hmotnosť 28,5 g

Čo produkt dokáže

Okrem samotného stmievania sa toho dá nastaviť viac. Rozsah riadiaceho signálu sa dá orezať zdola aj zhora, takže sa zúži na tú časť, v ktorej predradník pracuje. Nočný režim drží v určených hodinách nižší jas, a ak by bol nižší než minimálny jas pri zapnutí, použije sa práve ten. Čas prechodu určuje, ako dlho trvá cesta z nuly na sto percent a späť. Pri pridržaní tlačidla sa jas mení v predvolenom stave trojnásobnou rýchlosťou a na dvojité stlačenie sa vyvolá uložená úroveň, v predvolenom stave sto percent. Meranie pokrýva napätie, prúd, činný aj zdanlivý výkon, činnú aj zdanlivú energiu a účinník, pri napätí a prúde je tolerancia ±10 %. Namerané hodnoty si zariadenie neukladá.

Ovládanie a komunikácia

Na mieste sa ovláda vypínačmi alebo tlačidlami na svorkách S1 a S2, do úvahy prichádza režim jedného tlačidla, dvoch tlačidiel aj jedného vypínača. Na diaľku sa modul ovláda cez Wi-Fi, sám osebe, alebo cez cloudové služby. Podporuje MQTT a skriptovanie, má Bluetooth 4.2 a slúži aj ako brána medzi zariadeniami Bluetooth Low Energy a Wi-Fi. Modul podporuje Amazon Alexa, Google Smart Home a Samsung SmartThings. Pridržaním ovládacieho tlačidla na päť sekúnd sa zapne prístupový bod a Bluetooth, pridržaním na desať sekúnd sa modul vráti do továrenského nastavenia.

Inštalácia a použitie

Modul patrí do inštalačnej krabice, za vypínač alebo do stropnej konštrukcie. Inštaláciu do siete má urobiť kvalifikovaný elektrikár a pred prácou treba vypnúť ističe.

• kladný výstup na vstup Dim plus predradníka, záporný na Dim mínus
• fáza na svorku L
• nulový vodič na svorku N modulu a zároveň na svorku N predradníka
• reléový výstup O na svorku L predradníka
• vypínače alebo tlačidlá na S1 a S2 a na fázu, v režime jedného vstupu sa S2 nepoužíva
• plné vodiče alebo lanko s dutinkami, izolácia s tepelnou odolnosťou najmenej ako PVC T105 °C
• viac vodičov do jednej svorky pripájať nemožno

Vybavenie

• Riadenie 0 až 10 V aj 1 až 10 V typom current sourcing. Modul prúd do riadiaceho vstupu dodáva, nie odoberá.
• Meranie napätia aj prúdu. Voltmeter 110 až 240 V a ampérmeter od 50 mA do 16 A, oboje s presnosťou ±10 %.
• Činný aj zdanlivý výkon a účinník. Nielen spotreba, ale aj to, ako sa záťaž chová.
• Vnútorný snímač teploty. Modul stráži vlastné prehriatie.
• Dvadsať plánov, pokročilé plány, webhooky, skriptovanie, MQTT a úložisko KVS. Logika môže bežať priamo v module.
• Modré puzdro 38,5 x 43,5 x 17 mm s hmotnosťou 28,5 g. Montuje sa do krabice, za stenu alebo nad podhľad.

Čo si ešte pripraviť

• Predradník alebo zdroj s riadiacim vstupom 0 až 10 V alebo 1 až 10 V. Modul sám svietidlo nestmieva, riadi jeho zdroj.
• Nulový vodič. Výrobca uvádza, že prevádzka bez neho možná nie je.
• Istenie 16 A s charakteristikou B alebo C. Výrobca predpisuje aj vypínaciu schopnosť 6 kA a triedu obmedzenia energie 3.
• Vodiče 0,5 až 4 mm². Odizolovať 5 až 6 mm, dotiahnuť momentom 0,4 Nm.
• Miesto v krabici, za stenou alebo v podhľade. Iné umiestnenie výrobca neuvádza.
• Elektrikára. Ide o zásah do obvodu 110 až 240 V.

Kde nájde využitie

• svietidlá s predradníkom riadeným signálom 0-10V alebo 1-10V
• doplnenie existujúcej inštalácie, kde zostávajú pôvodné vypínače
• byty, rodinné domy a bytové domy
• menšie kancelárie, predajne a prevádzky
• úrady, školy a univerzity

Dôležité pred nákupom

• Nulový vodič je pri tomto modeli nutný.
• Modul riadi predradník signálom, sám svietidlo nenapája. Bez predradníka s rozhraním 0-10V alebo 1-10V nemá čo ovládať.
• Relé zopne najviac 13 A pri 240 V AC. Rozsah ampérmetra do 16 A nie je zaťažiteľnosť výstupu.
• Maximálny riadiaci prúd výstupu je 35 mA.
• Vonkajšie istenie má byť 16 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• Namerané hodnoty sa v zariadení neukladajú.
• Výrobok je určený len do vnútorných priestorov, prevádzková teplota je -20 až 40 °C.
• Modul má ochranu proti prehriatiu, prepätiu, nadprúdu a nadmernému výkonu.
• Na rozhraní pre Add-on je pri napájanom module vysoké napätie.

Pripojovacie svorky

Modul spája dve rôzne veci, spínaný sieťový okruh a riadiace napätie pre zdroj svietidla. Svorky sú preto rozdelené do dvoch skupín.

Prierez vodičov je 0,5 až 4 mm², odizolovanie 5 až 6 mm a uťahovací moment 0,4 Nm. Použiť sa dajú plné aj lankové vodiče a vodiče s dutinkami.

Časté otázky

Potrebujem nulový vodič?
Áno. Pri tomto modeli je nulový vodič potrebný.

Zvládne 0-10V aj 1-10V?
Áno, modul podporuje oba typy predradníkov.

Koľko unesie relé?
Najviac 13 A pri 240 V AC.

Ukladá si nameranú spotrebu?
Neukladá. Namerané dáta zariadenie neuchováva.

Ako sa dostanem do továrenského nastavenia?
Pridržaním ovládacieho tlačidla na desať sekúnd. Pridržanie na päť sekúnd zapne prístupový bod a Bluetooth.

Tri prúdy, ktoré sa nesmú pomýliť

Pri tomto module figurujú tri rôzne prúdové hodnoty a každá znamená niečo iné. Najčastejší omyl je čítať istenie ako zaťažiteľnosť.

⛔ Namerané hodnoty sa v module neukladajú. Výrobca uvádza, že pamäť meraných dát prístroj nemá, takže história musí vznikať v systéme, do ktorého modul hlási.
