SHELLY Plus RGBW PM Riadiaci modul LED pásikov 12 a 24 V DC 4-kanálový s meraním spotreby, WiFi, Bluetooth

Podrobný popis

Ovládač LED pásov, ktorý navyše počíta spotrebu. Shelly Plus RGBW PM má štyri výstupy a podľa nastaveného profilu z nich urobí buď jeden farebný pás, alebo štyri nezávislé svetlá. Do inštalačnej krabice sa zmestí. Meria 42 x 37 x 12 mm.

Je to pre vás?

• Áno, ak riadite LED pásy na 12 alebo 24 V a chcete pri nich vidieť odber.
• Áno, ak potrebujete štyri samostatne stmievané okruhy z jedného modulu.
• Áno, ak vám zdroj pri stmievaní píska. Modul vie prepnúť PWM na 22 kHz.
• Áno, ak chcete modul schovať do inštalačnej krabice. Meria 42 x 37 x 12 mm.
• Nie, ak pracujete so sieťovým napätím. Modul je jednosmerný a ovláda najviac 24 V.
• Nie, ak nemáte zdroj 12 alebo 24 V DC. Modul sa z neho napája a pásy zdroj vyžadujú tiež.
• Nie, ak potrebujete fakturačné meranie. Presnosť je ±5 % pri napätí a ±10 % pri prúde.

Hlavné vlastnosti

• štyri výstupy O1 až O4, ktoré slúžia zároveň ako R, G, B a W
• tri profily podľa druhu pásu, rgbw, rgb a light
• maximálny riadiaci prúd 4 A na kanál a 10 A celkovo
• maximálne riadiace napätie 24 V DC, napájanie 12 alebo 24 V DC
• voltmeter 0 až 24 V s presnosťou ±5 % a ampérmeter 0 až 10 A s presnosťou ±10 %
• štyri vstupy I1 až I4 pre vypínače alebo tlačidlá
• základná frekvencia PWM 833 Hz, voliteľne 22 kHz
• rozmery 42 x 37 x 12 mm, hmotnosť 17 g, žlté puzdro

Čo produkt dokáže

Profil rozhoduje o všetkom:

• rgbw, štyri výstupy sa správajú ako jedno farebné svietidlo s bielou zložkou
• rgb, to isté bez bielej zložky
• light, štyri nezávislé kanály, každý s vlastným jasom

K tomu má modul v profile light kalibráciu, po ktorej ukazuje napätie, prúd aj výkon zvlášť pre každý kanál. Zaujímavá je aj voľba vyššej frekvencie PWM na 22 kHz, ktorá potlačí akustický šum zo zdroja, ale výrobca upozorňuje, že pri nízkom jase môže zhoršiť presnosť farieb v profiloch rgb a rgbw.

Ovládanie a komunikácia

Modul komunikuje cez Wi-Fi a Bluetooth, funguje ako BLE gateway aj ako opakovač Wi-Fi, zvláda MQTT, skriptovanie, webhooky a plány. Okrem týždenných rozvrhov zvláda aj pokročilé plány, pri ktorých je rozsah nastavenia od sekúnd po mesiace. Na module je jedno tlačidlo, päť sekúnd podržania zapne prístupový bod a Bluetooth, desať sekúnd vráti továrenské nastavenia. Kontrolka je jednofarebná a stav rozlišuje rytmom blikania, napríklad sekundu svieti a tri sekundy nesvieti pri zapnutej Wi-Fi bez pripojenia, trvalý svit znamená pripojenú sieť.

Inštalácia a použitie

Modul sa montuje do inštalačnej krabice. Napája sa jednosmerným napätím 12 alebo 24 V, vlastná spotreba je pod 1,2 W. Svorky sú drobné, patrí do nich vodič 0,1 až 1 mm² odizolovaný na 6 mm a maximálny uťahovací moment je 0,2 Nm. Modul je kompatibilný so Shelly Plus Add-On na pripojenie snímačov.

Vybavenie

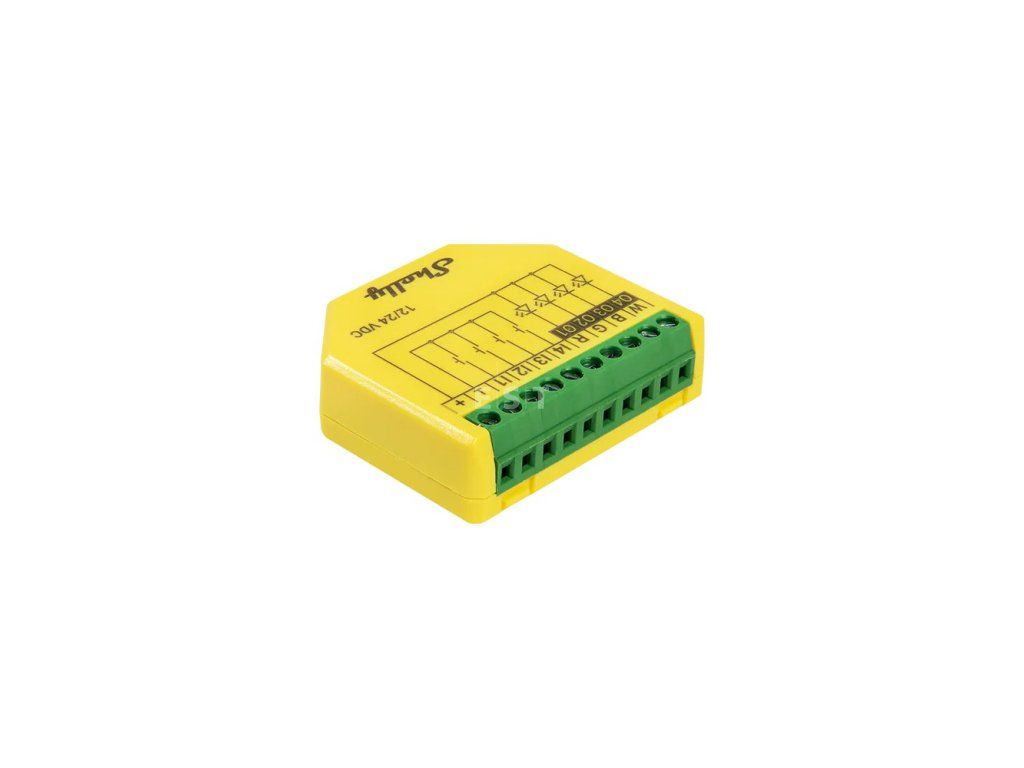

Modul je žltá doštička so zelenými konektormi, jedným tlačidlom a jednou kontrolkou. Je to jeden z najmenších modulov v ponuke, hrúbku má len 12 mm.

• Štyri výstupy O1 až O4. Tie isté svorky slúžia ako R, G, B a W, podľa zvoleného profilu.
• Štyri vstupy I1 až I4. Výrobca pre ne uvádza režim vypínača, tlačidla aj analógový režim, pri ktorom odporúča potenciometer 10 kΩ.
• Dve napájacie svorky pre kladný a záporný pól 12 alebo 24 V DC.
• Jedno ovládacie tlačidlo. Päť sekúnd podržania zapne prístupový bod a Bluetooth, desať sekúnd vráti továrenské nastavenie.
• Jednofarebná kontrolka. Rytmus blikania hlási stav siete a cloudu, každý ďalší stav prebíja ten predchádzajúci.
• Ochrana proti prehriatiu a proti nadprúdu. Iné ochrany výrobca pri tomto module neuvádza.
• Procesor ESP-Shelly C38F s taktom 160 MHz, 400 KB pamäte RAM a 4 MB pamäte flash.
• Drobné skrutkové svorky. Vodič 0,1 až 1 mm² pre plný, lanko aj dutinku, odizolovanie 6 mm, uťahovací moment najviac 0,2 Nm.

Čo si ešte pripraviť

• Zdroj 12 alebo 24 V DC. Napája modul aj pásy, takže musí mať rezervu na obe.
• LED pás na 12 alebo 24 V. Výrobca uvádza jednofarebné, RGB aj RGBW pásy na týchto napätiach.
• Tenký skrutkovač. Uťahovací moment je najviac 0,2 Nm, čo je na svorku veľmi málo.
• Vodiče 0,1 až 1 mm² s odizolovaním 6 mm. Prierez nad 1 mm² sa do svorky nezmestí.
• Potenciometer 10 kΩ, ak chcete analógové ovládanie. Výrobca túto hodnotu odporúča priamo.
• Miesto v krabici. Modul pracuje pri -20 až 40 °C a vlhkosti 30 až 70 % RH.

Kde nájde využitie

• farebné podsvietenie nábytku alebo podhľadu s pásmi RGBW
• štyri samostatné biele pásy ovládané z jedného modulu
• osvetlenie schodiska alebo chodby so stmievaním
• inštalácie, kde má byť viditeľná spotreba osvetlenia
• priestor, kde ruší pískanie zdroja a pomôže vyššia frekvencia PWM

Dôležité pred nákupom

• Štyri kanály po 4 A neznamenajú 16 A. Súčet je obmedzený na 10 A.
• Modul je jednosmerný, maximálne riadiace napätie je 24 V. Na sieťové napätie nepatrí.
• Modul sa napája jednosmerným napätím 12 alebo 24 V, zdroj teda musíte mať k dispozícii.
• Svorky berú vodič 0,1 až 1 mm² a uťahujú sa momentom najviac 0,2 Nm. Používajte vodiče v tomto rozsahu prierezu.
• Vyššia frekvencia PWM potlačí akustický šum, ale môže zhoršiť presnosť farieb v profile rgb.
• Presnosť merania je ±5 % pri napätí a ±10 % pri prúde, ide teda o orientačný prehľad, nie o fakturačné meranie.
• Podporované pásy sú jednofarebné, RGB a RGBW na 12 alebo 24 V.
• Prevádzková teplota je -20 až 40 °C a relatívna vlhkosť 30 až 70 %.

Pripojovacie svorky

Označenie svoriek je z legendy výrobcu. Posledný stĺpec je naše vysvetlenie.

Prierez vodiča je 0,1 až 1 mm², dĺžka odizolovania 6 mm a uťahovací moment najviac 0,2 Nm.

Časté otázky

Zvládne štyri rôzne biele pásy?
Áno, v profile light sa každý zo štyroch výstupov ovláda samostatne.

Koľko prúdu unesie jeden kanál?
Štyri ampéry, ale všetky štyri kanály dohromady najviac desať.

Prečo mi zdroj píska?
Je to bežný jav pri stmievaní s PWM. Preto je k dispozícii režim s frekvenciou 22 kHz, ktorý šum potlačí.

Môžem podľa neho účtovať spotrebu?
Presnosť je ±5 % pri napätí a ±10 % pri prúde. Na vyúčtovanie také hodnoty neslúžia.

Kam sa modul montuje?
Do inštalačnej krabice v stene. Rozmery sú 42 x 37 x 12 mm.

Tri profily vedľa seba

Profil sa volí v nastaveniach a mení, čím tie štyri výstupy sú. Výrobca k nemu uvádza aj tri samostatné schémy zapojenia. Profily a obsadenie výstupov sú od výrobcu, posledný stĺpec je naše vysvetlenie.

🔑 Profil light je dôvod, prečo tento modul kúpiť aj tam, kde žiadny farebný pás nie je. Štyri biele pásy, štyri nezávislé jasy a ku každému vlastné čísla o spotrebe. Vyššia frekvencia PWM na 22 kHz potlačí pískanie zdroja, ale výrobca upozorňuje, že pri nízkom jase môže zhoršiť presnosť farieb v profiloch rgb a rgbw.
