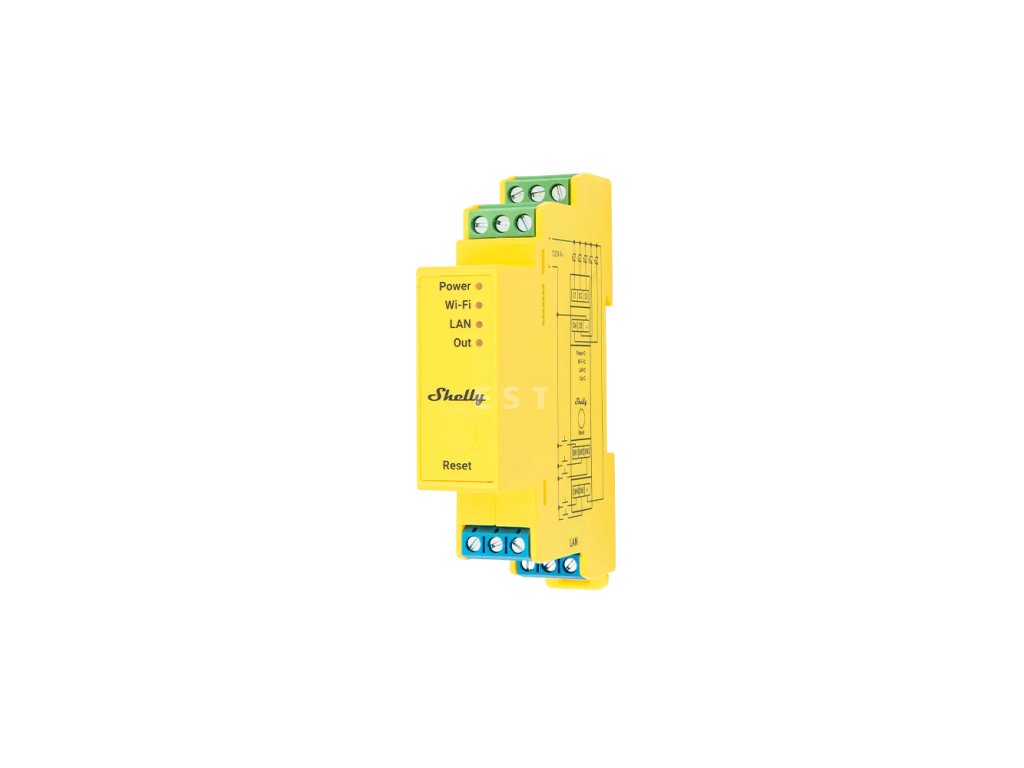

SHELLY Pro RGBWW PM Modul riadenia LED pásikov na DIN lištu s meraním spotreby, WiFi, Bluetooth, LAN

Podrobný popis

Päť kanálov znamená, že sa do jedného modulu zmestí farba aj ladená biela naraz. Shelly Pro RGBWW PM je riadiaci modul LED pásov na DIN lištu, ktorý podľa zvoleného profilu obslúži jedno farebné svietidlo s bielou zložkou, dve sady ladenej bielej, alebo rovno päť nezávislých okruhov.

Je to pre vás?

• Áno, ak riadite LED pásy z rozvádzača a potrebujete viac než štyri kanály.
• Áno, ak chcete v jednom svietidle miešať farbu aj ladenú bielu.
• Áno, ak potrebujete dve nezávislé zóny ladenej bielej alebo päť samostatných okruhov.
• Áno, ak chcete vidieť spotrebu osvetlenia a máte v rozvádzači pevnú sieť LAN.
• Nie, ak vám stačia štyri kanály do inštalačnej krabice. Na to je Plus RGBW PM s inými prúdmi aj inou montážou.
• Nie, ak chcete modul pripojiť rovno na sieťové napätie. Napája sa 12 až 24 V DC a zdroj pre pásy musíte mať vlastný.
• Nie, ak potrebujete fakturačné meranie. Presnosť je ±5 %, je to prehľad o spotrebe.

Hlavné vlastnosti

• päť výstupov O1 až O5 a päť vstupov SW1 až SW5
• vstupy pre tlačidlo, vypínač alebo analógový signál
• štyri profily podľa toho, aké svietidlo modul obsluhuje
• rozsah teploty bielej 2700 až 6500 K, nastaviteľný v rozmedzí 1000 až 10000 K
• maximálny riadiaci prúd 6 A na kanál a 16 A celkovo
• napájanie 12 až 24 V DC, vlastná spotreba pod 1,5 W
• meranie napätia, prúdu, výkonu aj účinníka
• Wi-Fi, Bluetooth a Ethernet cez RJ45, šírka 19 mm na DIN lištu

Čo produkt dokáže

Profil rozhoduje o tom, čo z piatich výstupov vznikne:

• RGB s ladenou bielou, východiskový profil. Zvlášť sa mieša farba a zvlášť sa nastavuje teplota bieleho svetla.
• dve sady ladenej bielej pre dve nezávislé zóny s teplou aj studenou bielou, kde farbu nepotrebujete.
• RGB s dvoma svetlami pre farebné svietidlo a k nemu dve samostatné.
• päť samostatných svetiel, každý výstup vedie vlastný okruh.

K tomu modul meria napätie, prúd, činný aj zdanlivý výkon, účinník a energiu základnej harmonickej.

Ovládanie a komunikácia

Modul podporuje Wi-Fi 802.11 b/g/n, Bluetooth 4.2 aj Ethernet cez RJ45. Funguje ako BLE gateway a ako opakovač Wi-Fi, zvláda MQTT, skriptovanie a šifrovanie, dvadsať plánov a dvadsať webhookov po piatich adresách. Okrem týždenných rozvrhov ponúka aj pokročilé plány. Na module je jedno tlačidlo, päť sekúnd podržania zapne prístupový bod a Bluetooth, desať sekúnd vráti továrenské nastavenia. Kontrolka je jednofarebná a jednotlivé stavy rozlišuje rytmom blikania.

Inštalácia a použitie

Modul je na DIN lištu, široký 19 mm, hmotnosť 61 g. Napája sa jednosmerným napätím 12 až 24 V privedeným na svorky DC a GND. Do zeleného konektora patrí vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, do modrých 0,5 až 1,5 mm² na 5 až 6 mm, maximálny uťahovací moment je 0,4 Nm. Vonkajšie istenie má byť 16 A s charakteristikou B alebo C, vypínacou schopnosťou 6 kA a triedou obmedzenia energie 3. Kábel LAN sa smie pripájať aj odpájať len pri vypnutom napájaní a jeho konektor nesmie mať kovové časti tam, kde sa ho používateľ dotýka.

Vybavenie

Päť výstupov a štyri profily znamenajú, že ten istý modul raz riadi jeden pásik RGBCCT a inokedy päť samostatných svetiel. Profil sa volí v nastavení a podľa neho sa mení aj to, čo ktorý vstup ovláda.

• Vysoká frekvencia PWM. Základná je 833 Hz, dá sa zdvihnúť na 22 kHz a utíšiť tak pískanie zdroja. Výrobca upozorňuje, že pri profiloch s RGB a pri nízkom jase to môže rozhodiť presnosť farieb.
• Rozsah bielej 2700 až 6500 K v základnom nastavení, prestaviteľný kamkoľvek medzi 1000 a 10000 K podľa toho, aký pásik je pripojený
• Analógový vstup. Vstupy prijímajú vypínač, tlačidlo aj potenciometer s odporom 10 kΩ.
• Nočný režim s vlastným jasom a farbou, základne 50 percent a 4600 K
• Minimálny jas pri zapnutí, základne 3 percentá, aby svetlo nenaskočilo do tmy
• Meranie napätia, prúdu, činného aj zdanlivého výkonu, energie a účinníka
• Ochrana proti nadprúdu, prepätiu a nadmernému výkonu a vnútorný snímač teploty

Vnútri pracuje procesor ESP32-D0WDQ6 s taktom 40 MHz a 8 MB pamäte flash. Wi-Fi vysiela v pásme 2401 až 2495 MHz s výkonom pod 20 dBm, Bluetooth 4.2 v pásme 2400 až 2483,5 MHz s výkonom pod 4 dBm, k tomu Ethernet cez RJ45. Modul zvládne 20 plánov, rozšírené plány, 20 webhookov s piatimi adresami na jeden, skriptovanie, MQTT aj úložisko kľúč a hodnota. Namerané hodnoty si však do pamäte neukladá, výrobca záznam dát neuvádza.

Čo si ešte pripraviť

• Jednosmerný zdroj 12 alebo 24 V. Modul nie je na sieťové napätie, napája sa z toho istého zdroja, z ktorého sa napája pásik.
• Zdroj s rezervou podľa kanálov. Jeden kanál unesie 6 A, všetkých päť dovedna 16 A. Súčet menovitých prúdov pásikov musí zostať pod týmito číslami.
• Istenie na 16 A s vypínacou charakteristikou B alebo C, vypínacou schopnosťou 6 kA a triedou obmedzenia energie 3.
• Pásik, ktorý sedí zvolenému profilu. RGBCCT má päť vodičov, dva pásiky CCT tiež päť, päť jednofarebných pásikov po jednom na kanál. Profil sa nastavuje až v module, ale kabeláž sa robí dopredu.
• Dva rôzne prierezy vodiča podľa farby konektora. Zelený berie 0,5 až 2,5 mm² s odizolovaním 6 až 7 mm, modré 0,5 až 1,5 mm² s odizolovaním 5 až 6 mm. Prijímajú plný vodič, lanko aj dutinku.
• Momentový skrutkovač na 0,4 Nm.
• Miesto na lište so šírkou 19 mm. Modul je vysoký 94 mm, hlboký 69 mm a váži 61 g.
• Beznapäťový stav pri práci so sieťovým káblom a s doplnkom. Kábel LAN sa pripája a odpája len pri vypnutom module a na rozhraní pre prídavný modul je pri zapnutom napájaní vysoké napätie.

Kde nájde využitie

• obývacia izba s farebným aj bielym ladeným osvetlením z jedného modulu
• dve zóny ladenej bielej, napríklad pracovná a oddychová časť miestnosti
• päť samostatných svetelných okruhov v rozvádzači
• showroom alebo prevádzka so sledovaním spotreby osvetlenia
• inštalácie s pevnou sieťou, kde sa na Wi-Fi nespolieha

Dôležité pred nákupom

• Päť kanálov po 6 A neznamená 30 A. Súčet je obmedzený na 16 A.
• Ampérmeter meria do 5 A, ale kanál zvládne 6 A. Nad päť ampérov už meranie nie je v deklarovanom rozsahu.
• Presnosť merania je ±5 % pri napätí aj pri prúde, ide teda o prehľad, nie o fakturačné meranie.
• Modul nemá vnútorné úložisko nameraných dát.
• Napájanie je jednosmerné 12 až 24 V. Zdroj pre pásy musíte mať vlastný a modul na sieťové napätie nepatrí.
• Podporované záťaže sú žiarovkové, LED a úsporné žiarivky.
• Prevádzková teplota je -20 až 40 °C a relatívna vlhkosť 30 až 70 %.

Pripojovacie svorky

Výrobca uvádza dva prierezy vodiča, 0,5 až 2,5 mm² pre zelený konektor s odizolovaním 6 až 7 mm a 0,5 až 1,5 mm² pre modré s odizolovaním 5 až 6 mm. Ktorá svorka sedí na ktorom konektore, v podkladoch nie je, overte si to na module. Šesť ampérov na kanál nie je to isté ako šestnásť na module. Pri piatich plne zaťažených kanáloch by súčet bol tridsať, a to modul neunesie. Rozdelenie záťaže treba spraviť pri návrhu, nie až pri oživovaní.

Časté otázky

Čo znamená piaty kanál navyše?
Popri troch farebných zložkách zostanú dva kanály na bielu, takže sa dá okrem farby ladiť aj teplota bieleho svetla.

Ako nastavím teplotu bielej?
Východiskový rozsah je 2700 až 6500 K a dá sa nastaviť kdekoľvek medzi 1000 a 10000 K.

Koľko prúdu unesie?
Šesť ampérov na kanál, v súčte všetkých piatich však najviac šestnásť.

Ukladá si spotrebu?
Neukladá. Vnútorné úložisko nameraných dát nemá, dáta preto posielajte do cloudu alebo do vlastného systému.

Aký je rozdiel oproti Plus RGBW PM?
Počet kanálov, montáž aj prúdy. Pro RGBWW PM je päťkanálový na DIN lištu, Plus RGBW PM štvorkanálový do inštalačnej krabice.

Ktorý vstup ovláda ktorý výstup

Druhý vstup z dvojice má zmysel vtedy, keď sa stmieva dvoma tlačidlami, teda jedno pridáva a druhé uberá. Teplotu bielej tlačidlami meniť nejde, tá sa nastavuje v aplikácii alebo plánom.
