SHELLY 1-Channel Decoupler 230V Optočlenový oddeľovač na ovládanie jednosmerných vstupov striedavým signálom 230 V, biela

Podrobný popis

Na stene máte klasický vypínač alebo pohybový snímač na 230 V, lenže zariadenie Shelly, ktoré chcete ovládať, počúva na nízkonapäťovom jednosmernom vstupe. Shelly 1-Channel Decoupler 230V tieto dva svety prepojí. Striedavý a jednosmerný obvod zostávajú oddelené a signál medzi nimi prenáša svetlo vnútri optočlena. Modul je malý a má štyri vodiče. Zapojenie do siete 230 V patrí kvalifikovanému elektrikárovi.

Je to pre vás?

Áno, ak

• máte Shelly Plus RGBW PM, Plus Add-on, Plus Uni alebo Pro RGBWW PM a chcete jeho vstup ovládať bežným vypínačom alebo tlačidlom na 230 V
• chcete využiť existujúce silové vedenie a neťahať k vypínaču nový slaboprúdový kábel
• pripájate cudzí snímač, ktorý pracuje na striedavom napätí, napríklad PIR, mikrovlnný, súmrakový alebo infračervený
• vystačíte si s jedným kanálom, teda s jedným vstupom a jedným výstupom
• montujete do suchého vnútorného priestoru s teplotou do 40 °C

Nie, zvoľte iný model, ak

• potrebujete priviesť viac ovládačov naraz, na to je Shelly 4-Channel Decoupler 230V so štyrmi vstupmi a štyrmi výstupmi
• máte sieť 120 V a 60 Hz, pre ňu je určený Shelly 1-Channel Decoupler 120V v čiernom puzdre
• hľadáte relé, ktoré zopne jednosmernú záťaž. Tento modul budí vstup a jeho maximálny výstupný prúd je 2,4 mA

Hlavné vlastnosti

• jeden striedavý vstup a jeden jednosmerný výstup
• vstup 230 V striedavých, 50 Hz
• maximálny výstupný prúd 2,4 mA jednosmerných
• prenos signálu optočlenom, oba obvody zostávajú oddelené
• vlastná spotreba menšia ako 0,6 W

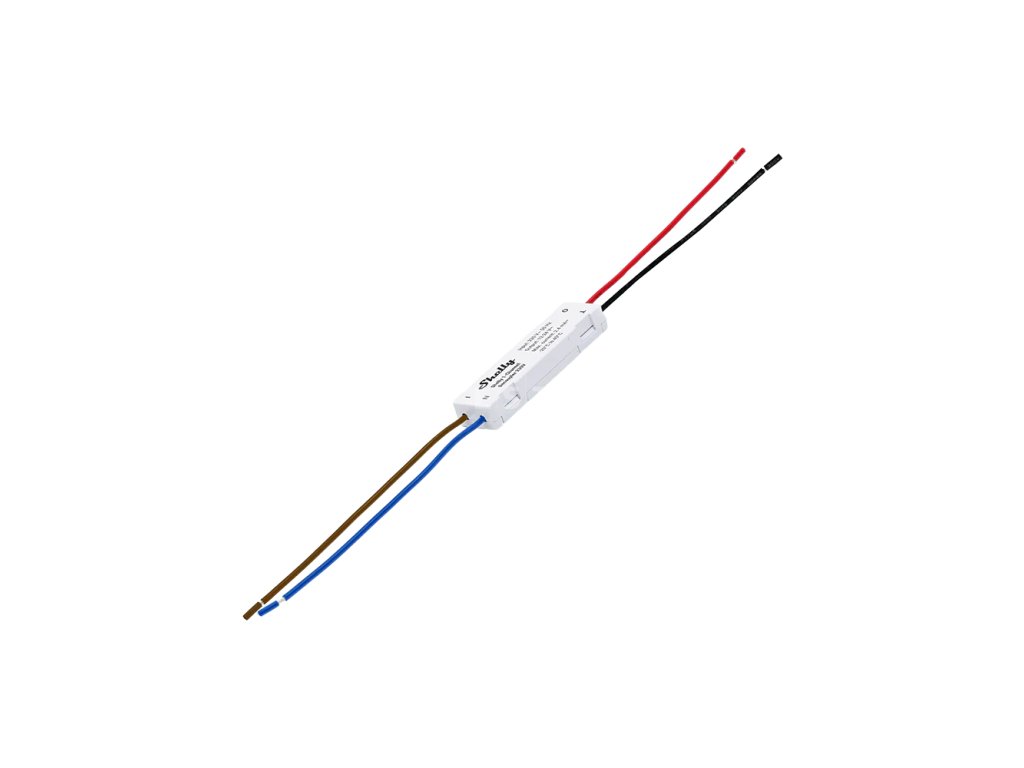

• štyri vodiče dĺžky 80 mm, odizolované na 5 mm
• rozmery 48 x 13 x 7 mm, hmotnosť 14 g
• biele puzdro
• pre Shelly Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM

Čo produkt dokáže

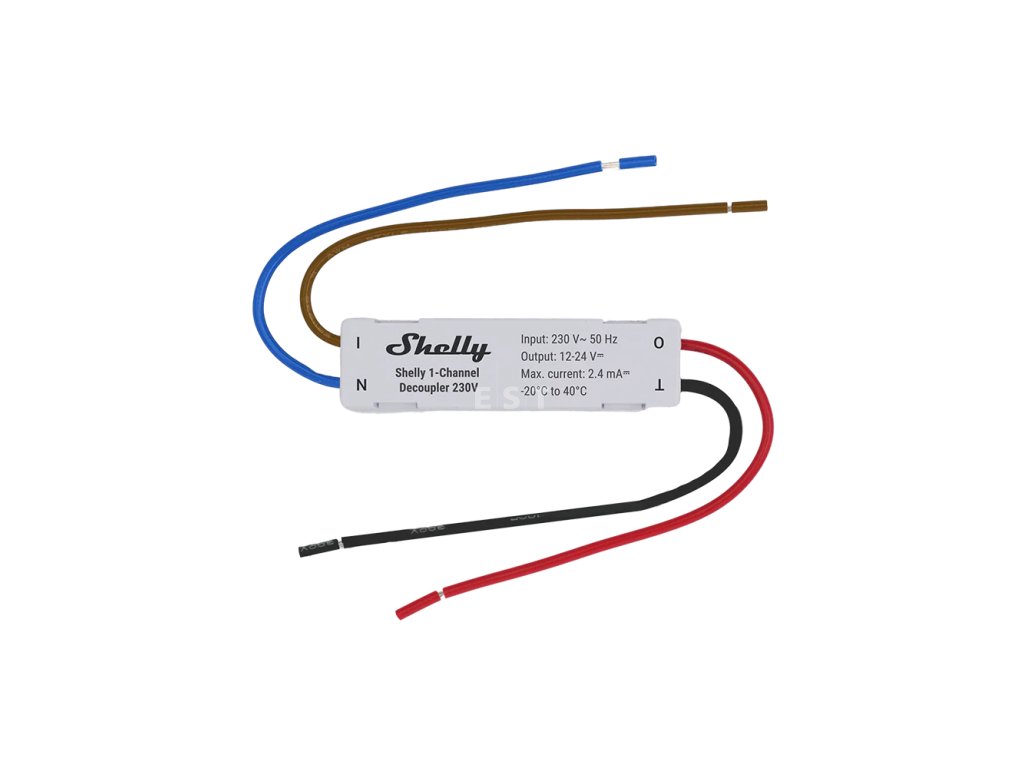

Oddeľovač má na striedavej strane hnedý vstupný vodič a modrý nulový vodič, na jednosmernej strane červený výstupný vodič a čierny zemniaci vodič. Len čo sa na hnedom vodiči objaví sieťové napätie, optočlen uzavrie obvod na výstupnej strane a vstup zariadenia Shelly zaznamená zopnutie. Je to súčiastka, ktorá prepája dva oddelené elektrické obvody optickým rozhraním a dovoľuje ovládať jednosmerný vstup striedavým signálom. Maximálny výstupný prúd je 2,4 mA, takže na výstup nepatrí žiadna záťaž ani napájanie iného zariadenia.

Ovládanie a komunikácia

Oddeľovač sa sám nenastavuje a nemá čo obsluhovať. Čo sa má po zopnutí vstupu stať, určuje zariadenie Shelly, ku ktorému je pripojený, a jeho vlastné nastavenie. Modul len doručí informáciu, že na striedavej strane je napätie. Vďaka tomu sa dá do scén a automatizácií zapojiť aj starý vypínač alebo snímač na 230 V bez toho, aby ste ich museli vymeniť za slaboprúdové. Vlastná spotreba modulu je menšia ako 0,6 W.

Inštalácia a použitie

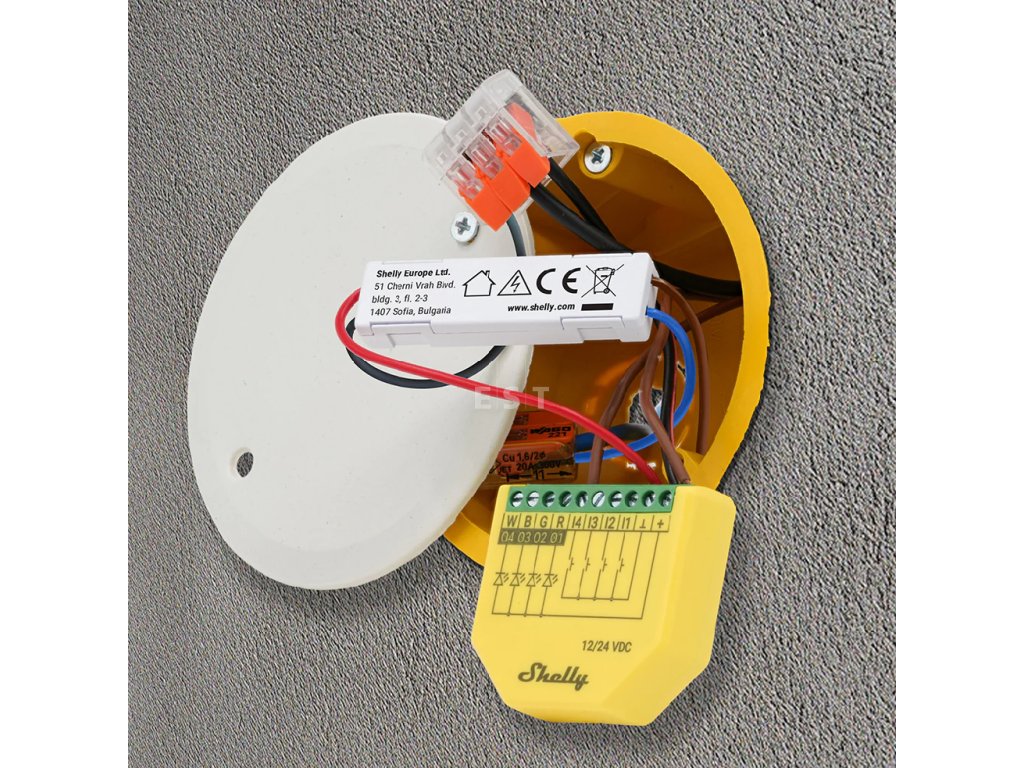

Najprv vypnite istič a meracím prístrojom sa presvedčte, že na vodičoch, ktoré chcete zapojiť, nie je napätie. Vypínač alebo tlačidlo sa napája z fázového vodiča siete L a jeho výstup ide na hnedý vstupný vodič I oddeľovača. Modrý vodič N sa pripojí na nulový vodič siete. Červený výstupný vodič O ide na jednu vstupnú svorku jednosmerného zariadenia a čierny zemniaci vodič na jeho zemniacu svorku. Pri zariadení Shelly Plus RGBW PM je to jedna zo svoriek I1 až I4, pri Shelly Plus Add-on svorka DIGITAL IN, pri Shelly Plus Uni jedna zo svoriek IN1 a IN2 a pri Shelly Pro RGBWW PM jedna zo svoriek SW1 až SW5. Do jednej svorky sa nikdy nezapája viac vodičov oddeľovača naraz. Vodiče merajú 80 mm a sú odizolované na 5 mm, s rozmermi 48 x 13 x 7 mm a hmotnosťou 14 g modul zvyčajne zostane pri ostatnej kabeláži v inštalačnej krabici. Patrí len do vnútorných priestorov, pracovná teplota je 0 až 40 °C, vlhkosť 30 až 70 percent a nadmorská výška do 2000 m.

Čo si ešte pripraviť

• Zariadenie Shelly, ktoré má oddeľovač ovládať. Sám o sebe nerobí nič. Podporované sú Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM.
• Nulový vodič v krabici. Modrý vodič N sa pripája na nulový vodič siete.
• Istič podľa EN60898-1 s charakteristikou B alebo C, menovitým prúdom do 16 A, vypínacou schopnosťou od 6 kA a triedou obmedzenia energie 3.
• Merací prístroj na overenie beznapäťového stavu. Vypnutý istič nestačí, presvedčte sa meraním na oboch stranách.
• Miesto v inštalačnej krabici. Modul meria 48 x 13 x 7 mm, vodiče 80 mm, takže obvykle zostane pri ostatnej kabeláži.
• Kvalifikovaného elektrikára. Zapojenie do siete 230 V nie je práca pre laika.

Kde nájde využitie

• existujúci vypínač na 230 V ako ovládač vstupu zariadenia Shelly
• PIR alebo mikrovlnný snímač pohybu na striedavé napätie privedený na jednosmerný vstup
• súmrakový spínač alebo svetelný snímač pracujúci na 230 V
• infračervený snímač alebo bezdotykový snímač mávnutia rukou ako spúšťač scény
• rekonštrukcia, kde k vypínaču vedie len silový kábel
• atypický alebo špeciálny ovládač, ktorý pracuje na striedavom napätí

Dôležité pred nákupom

• Tento modul je jednokanálový. Má jeden striedavý vstup a jeden jednosmerný výstup. Pre štyri kanály je určený Shelly 4-Channel Decoupler 230V.
• Vstup je na 230 V striedavých a 50 Hz. Vyhotovenie pre 120 V a 60 Hz je samostatný výrobok v čiernom puzdre.
• Maximálny výstupný prúd je 2,4 mA jednosmerných. Nie je to relé, na výstup nepatrí záťaž ani napájanie iného zariadenia.
• Modul je určený pre zariadenia Shelly Plus RGBW PM, Plus Add-on, Plus Uni a Pro RGBWW PM.
• Oba obvody prepája optické rozhranie. S oddeľovačom napriek tomu nepracujte ako s ochranným oddelením a pred každým zásahom overte beznapäťový stav na oboch stranách.
• Inštaláciu do rozvodnej siete musí vykonať kvalifikovaný elektrikár. Pred zásahom vypnite istič a overte, že na vodičoch nie je napätie.
• Oddeľovač aj spotrebiče pripojené k nemu musí chrániť istič zodpovedajúci norme EN60898-1 s vypínacou charakteristikou B alebo C, s menovitým prúdom do 16 A, s vypínacou schopnosťou od 6 kA a s triedou obmedzenia energie 3.
• Do jednej svorky zariadenia sa nesmie zapojiť viac vodičov oddeľovača naraz.
• Modul je určený len na vnútorné použitie. Chráňte ho pred nečistotami a vlhkom, pracovná teplota je 0 až 40 °C a vlhkosť 30 až 70 percent.
• Poškodený alebo chybný kus sa nesmie použiť.

Pripojovacie svorky

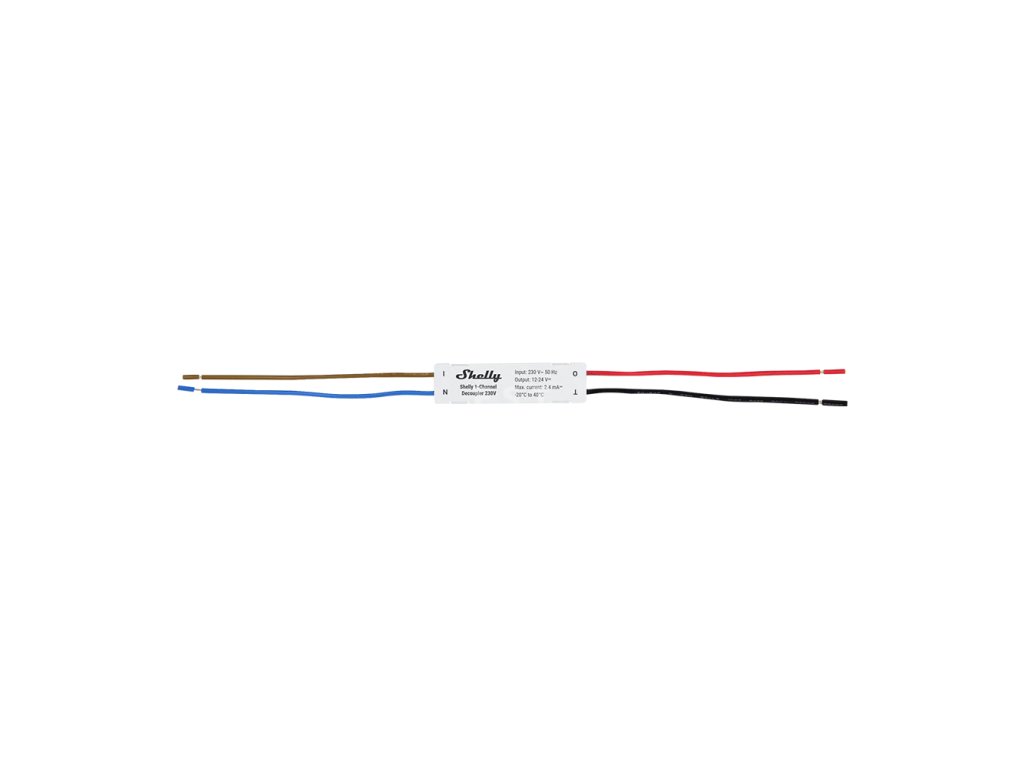

Oddeľovač svorky nemá, vychádzajú z neho štyri vodiče. Farba určuje stranu aj funkciu.

Všetky štyri merajú 80 mm a sú odizolované na 5 mm. Do jednej svorky zariadenia sa nikdy nezapájajú dva vodiče oddeľovača naraz. Ktorá svorka to je, závisí od modelu: I1 až I4 pri Plus RGBW PM, DIGITAL IN pri Plus Add-on, IN1 alebo IN2 pri Plus Uni a SW1 až SW5 pri Pro RGBWW PM.

Časté otázky

Zopne oddeľovač jednosmernú záťaž?
Nezopne. Slúži na to, aby vstup jednosmerného zariadenia rozpoznal zopnutie na striedavej strane. Maximálny výstupný prúd je 2,4 mA.

S ktorými zariadeniami Shelly ho môžem použiť?
S modelmi Shelly Plus RGBW PM, Shelly Plus Add-on, Shelly Plus Uni a Shelly Pro RGBWW PM.

Koľko má vodičov a ako sú označené?
Štyri. Hnedý I je striedavý vstup, modrý N nulový vodič, červený O jednosmerný výstup a čierny vodič je zemniaci. Každý meria 80 mm a je odizolovaný na 5 mm.

Aký je rozdiel oproti verzii so štyrmi kanálmi?
Jednokanálový má jeden vstup a jeden výstup, meria 48 x 13 x 7 mm a váži 14 g. Štvorkanálový má štyri vstupy I1 až I4, štyri výstupy O1 až O4, meria 44 x 34 x 7 mm a váži 25 g. Vstup 230 V striedavých a 50 Hz, výstupný prúd 2,4 mA aj spotreba pod 0,6 W sú pri oboch rovnaké.

Rozoznám vyhotovenia podľa farby?
Áno. Vyhotovenie na 230 V má biele puzdro, vyhotovenie na 120 V čierne. Rozhodujúci je však vždy názov a EAN na výrobku, nie farba.

Môžem ho dať do vonkajšej krabice?
Je určený len na vnútorné použitie a treba ho chrániť pred nečistotami a vlhkom.

Kde sa oddeľovač nastavuje?
Nastavenie zostáva na zariadení Shelly, ku ktorému je pripojený. Oddeľovač len odovzdá informáciu o zopnutí.

Potrebujem k nemu nulový vodič?
Áno. Modrý vodič N sa pripája na nulový vodič siete.

Ktorý oddeľovač si vybrať

Vyrábajú sa tri vyhotovenia. Rozhoduje počet ovládačov a napätie vašej siete.

Farba puzdra je rýchla pomôcka, nie dôkaz. Rozhoduje vždy názov a EAN na výrobku.
