SHELLY 2-OUTPUT Power Base Napájacia základňa pre Wall Display X1i a X2i dva reléové výstupy 5 A, sivá

Podrobný popis

Máte pri dverách Shelly Wall Display X1i alebo X2i a chcete z neho spínať dve svetlá namiesto jedného? Shelly 2-Output Power Base je napájacia základňa, ktorá sa za tú pôvodnú jednoducho vymení. Nesie dve relé, každé až do 5 A, takže z jediného panela ovládate hlavné aj doplnkové osvetlenie. Zmestí sa do štandardnej inštalačnej krabice pre vypínač a zapojiť ju smie iba kvalifikovaný elektrikár certifikovaný podľa národných predpisov.

Je to pre vás?

Áno, ak

• máte Shelly Wall Display X1i alebo X2i a chcete z neho spínať dva samostatné svetelné okruhy
• chcete pod jedným panelom pri dverách skryť hlavné svetlo aj nepriame osvetlenie
• potrebujete ušetriť miesto a zmestiť sa s displejom aj so spínaním do jednej inštalačnej krabice
• máte v krabici privedený fázový aj nulový vodič, základňa potrebuje oba
• spínané okruhy nepresiahnu 5 A na kanál pri napätí do 240 V AC
• zapojenie vykoná kvalifikovaný elektrikár certifikovaný podľa národných predpisov

Nie, zvoľte iný model, ak

• máte Shelly Wall Display X1 alebo X2 bez písmena i, s týmito modelmi táto základňa kompatibilná nie je a na štítku základne je označenie pre rad i
• ešte len hľadáte samotný panel, základňa sa predáva zvlášť a displej Shelly Wall Display X1i alebo X2i k nej musíte mať
• vám stačí jeden spínaný okruh, ten zvládne základňa, s ktorou sa displej dodáva z výroby
• chcete spínať záťaž nad 5 A na jeden okruh, na to siahnite po samostatnom spínacom module, napríklad Shelly 1PM Gen4
• hľadáte modul s meraním spotreby priamo v spínači, meranie ponúka napríklad Shelly 1PM Gen4
• montujete mimo vnútorných priestorov, základňa je určená iba do interiéru

Hlavné vlastnosti

• dve reléové výstupné svorky O1 a O2 pre dva nezávislé svetelné okruhy
• spínaný prúd až 5 A na kanál a spínané napätie až 240 V AC
• napájanie 100 až 240 V AC pri 50 alebo 60 Hz
• vymeniteľná za základňu s jedným výstupom, s ktorou sa Wall Display X1i a X2i dodáva
• svorky O2, O1, L a N v jednom rade, dve svietidlá sa zapájajú na spoločný nulový vodič
• odporová, kapacitná aj indukčná záťaž, teda klasické a halogénové žiarovky, LED žiarovky, LED drivery, úsporné žiarivky a transformátory LED osvetlenia
• skrutkové svorky na vodič 0,75 až 2,5 mm² plný, lankový aj s dutinkami
• montáž do inštalačnej krabice dvoma skrutkami, rozmery 72,30 x 69,8 x 28,70 mm na výšku, šírku a hĺbku, hmotnosť 53,5 g
• prevádzková teplota -20 až +40 °C, vlhkosť 30 až 70 % RH a nadmorská výška do 2000 m

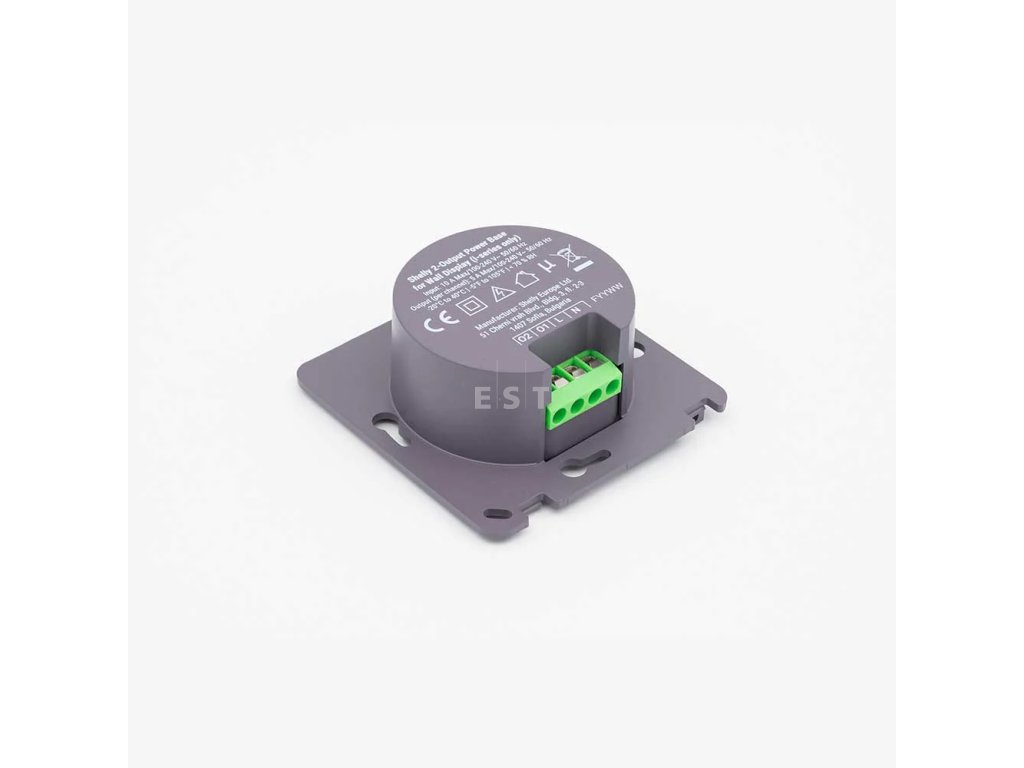

• plastové telo v sivej farbe so zelenými konektormi

Čo produkt dokáže

Základňa je tá časť zostavy, do ktorej sa privádza sieť a ktorá nesie relé. Displeje Wall Display X1i a X2i prichádzajú z výroby so základňou, ktorá spína jeden výstupný okruh a dá sa vymeniť. Dvojvýstupová základňa ju nahradí a sprístupní druhý okruh bez toho, aby pri dverách pribudla ďalšia krabica alebo ďalší modul. Každý okruh spína samostatné relé, takže sa obe svetlá dajú zapínať nezávisle od seba. Vnútorné zapojenie vedie obe relé zo spoločnej fázovej svorky L, takže oba spínané okruhy pracujú na tej istej fáze, z ktorej je napájaný aj displej. Každé relé má vlastnú výstupnú svorku, O1 a O2, a oba okruhy sa uzatvárajú spoločným nulovým vodičom.

Ovládanie a komunikácia

Ovládanie zostáva celé na displeji, na ktorý je základňa nasadená, teda na Shelly Wall Display X1i alebo X2i. Spínanie oboch okruhov riešite na paneli, nie na základni. Vyhlásenie o zhode pokrýva smernice pre elektrické zariadenia nízkeho napätia, pre elektromagnetickú kompatibilitu a pre obmedzenie nebezpečných látok, a ako harmonizované normy uvádza EN 60669-1 a EN IEC 60669-2-1, teda normy pre spínače pevných elektrických inštalácií. Bezdrôtové pripojenie do inteligentnej domácnosti tak zabezpečuje displej. Na základni nájdete štyri skrutkové svorky, dva napájacie vstupy N a L a dva výstupy pre záťaž O1 a O2. Všetky sú opísané v schéme zapojenia v návode.

Inštalácia a použitie

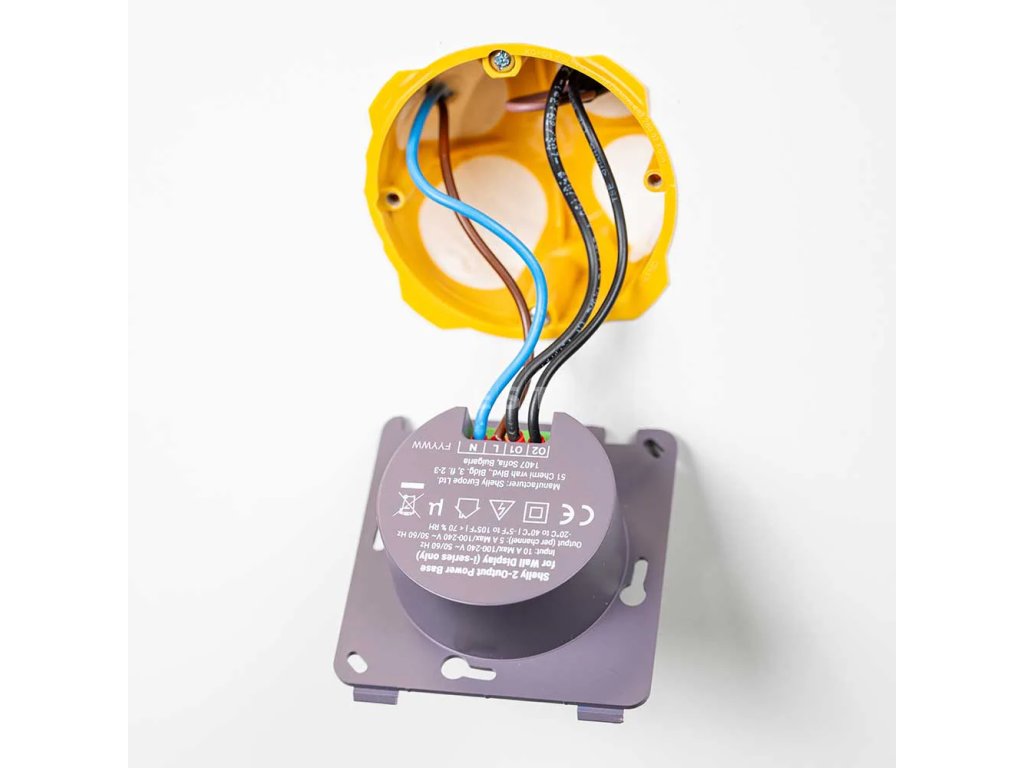

Inštaláciu smie vykonať iba kvalifikovaný elektrikár certifikovaný podľa národných predpisov. Pred prácou sa vypnú ističe a vhodným skúšobným prístrojom sa overí, že na vodičoch, ktoré sa budú pripájať, nie je napätie. Fázový vodič sa pripojí na svorku L, nulový na svorku N. Jedno svietidlo sa zapojí medzi svorku O1 a nulový vodič, druhé medzi svorku O2 a nulový vodič. Vodič sa odizoluje na dĺžku 6 až 7 mm a svorka sa dotiahne momentom najviac 0,4 Nm. Základňa sa potom upevní do inštalačnej krabice dvoma skrutkami a až na ňu sa nasadí displej. Podrobný postup nasadenia panela nájdete v jeho používateľskej príručke. Pred každou ďalšou zmenou zapojenia sa znova overí, že na svorkách základne nie je napätie.

Vybavenie

• Dve samostatné relé, každé do 5 A. Okruhy sa zapínajú nezávisle od seba.
• Štyri skrutkové svorky v jednom rade. O2, O1, L a N, všetky opísané v schéme v návode.
• Spoločná fázová svorka L pre obe relé. Oba okruhy teda pracujú na tej istej fáze ako displej.
• Odporová, kapacitná aj indukčná záťaž. Klasické a halogénové žiarovky, LED žiarovky, LED drivery, úsporné žiarivky a transformátory LED osvetlenia.

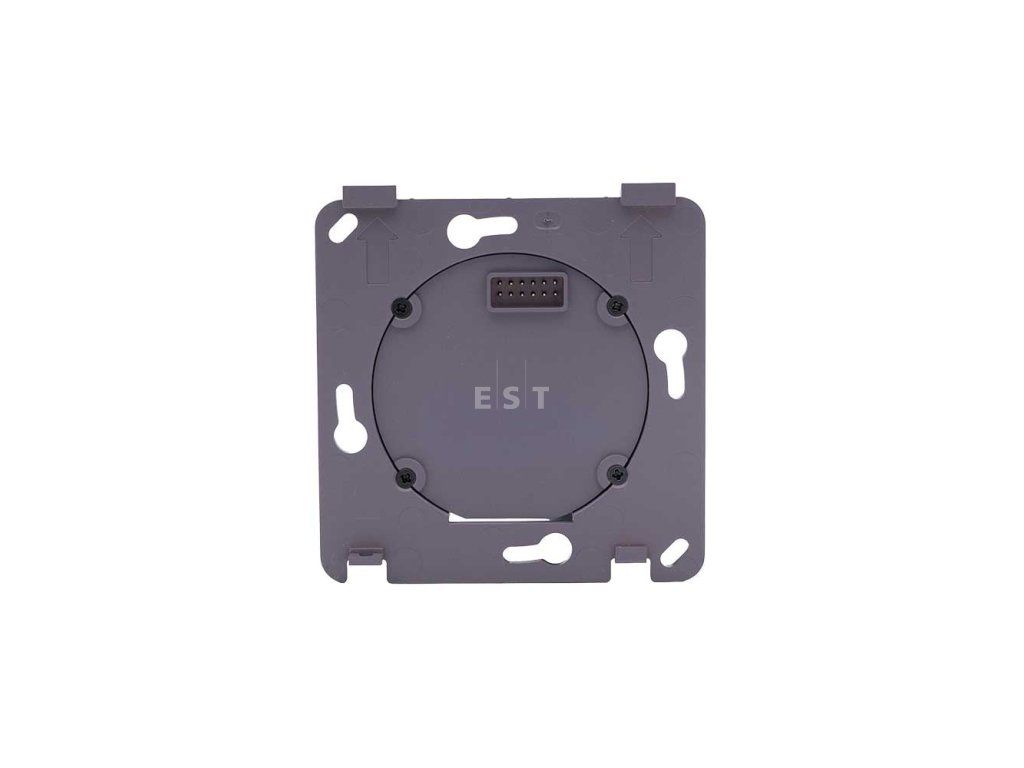

• Montáž dvoma skrutkami do inštalačnej krabice. Displej sa nasadzuje až na upevnenú základňu.
• Sivé plastové telo so zelenými konektormi, 72,30 x 69,8 x 28,70 mm a 53,5 g.

Čo si ešte pripraviť

• Samotný displej Shelly Wall Display X1i alebo X2i. Základňa sa predáva zvlášť a panel v balení nie je.
• Fázový aj nulový vodič v krabici. Základňa potrebuje oba, obe svietidlá sa uzatvárajú spoločným nulovým vodičom.
• Dve skrutky na upevnenie do krabice a skúšobný prístroj na overenie beznapäťového stavu.
• Vodiče 0,75 až 2,5 mm², plné, lankové alebo s dutinkami, odizolované na 6 až 7 mm.
• Skrutkovač na moment najviac 0,4 Nm.
• Kvalifikovaného elektrikára certifikovaného podľa národných predpisov. Inštaláciu smie vykonať iba on.
• Vnútorný priestor. Základňa je určená iba do interiéru, do 2000 m nadmorskej výšky.

Kde nájde využitie

• obývacia izba s hlavným svietidlom a oddeleným nepriamym osvetlením
• spálňa, kde sa z jedného panela ovláda stropné svetlo aj nástenné lampy
• chodby a schodiská s dvoma samostatnými svetelnými okruhmi
• byty a hotelové izby, kde je pri dverách miesto len pre jednu inštalačnú krabicu
• kancelárie a menšie prevádzky s ovládaním osvetlenia hneď od vstupu
• verejné budovy, vysoké školy a univerzitné areály, kde sa ovládanie osvetlenia zjednocuje do jedného panela

Dôležité pred nákupom

• Displej nie je súčasťou dodávky. Základňa nahrádza tú, s ktorou sa Shelly Wall Display X1i alebo X2i dodáva, takže samotný panel musíte mať.
• Kompatibilná je so Shelly Wall Display X1i a X2i. S modelmi Shelly Wall Display X1 a X2 bez písmena i kompatibilná nie je. Na štítku základne je označenie pre rad i.
• Spínaný prúd je najviac 5 A na kanál a spínané napätie najviac 240 V AC. Na štítku je uvedený vstup najviac 10 A pri 100 až 240 V AC. Menovité zaťaženie sa nesmie prekročiť.
• Základňu smiete pripojiť iba v obvode istenom ističom s charakteristikou B alebo C, s menovitým prúdom najviac 16 A, vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• V kúpeľniach a ďalších rizikových priestoroch je potrebná dodatočná ochrana prúdovým chráničom 30 mA typu A alebo vyšším.
• Inštalovať smie iba kvalifikovaný elektrikár certifikovaný podľa národných predpisov. Základňu zapájajte len spôsobom uvedeným v návode.
• Do krabice musí byť privedený fázový aj nulový vodič. Základňa má obe napájacie svorky, teda N aj L.
• Rozmery sú 72,30 x 69,8 x 28,70 mm na výšku, šírku a hĺbku, hmotnosť 53,5 g. Overte si, že sa zostava do vašej inštalačnej krabice zmestí.
• Skrutkové svorky prijmú vodič s prierezom 0,75 až 2,5 mm², plný, lankový aj s dutinkami. Odizolovanie je 6 až 7 mm a uťahovací moment najviac 0,4 Nm.
• Zariadenie je určené iba do interiéru. Prevádzková teplota je -20 až +40 °C, vlhkosť 30 až 70 % RH a najvyššia nadmorská výška 2000 m. Chráňte ho pred nečistotami a vlhkosťou.
• Základňou sa nesmú ovládať zariadenia na podporu života ani spotrebiče typu sáun, solárií a elektrických prikrývok, kde by nepresné časovanie alebo náhodné zopnutie mohlo byť nebezpečné.
• Poškodenú alebo chybnú základňu nepoužívajte. Neopravujte ju ani neupravujte svojpomocne, všetok servis patrí autorizovanému personálu.
• Výrobok nepatrí do komunálneho odpadu. Odovzdajte ho na zbernom mieste, predajca je povinný odpad z elektrických zariadení prijať bezplatne.

Časté otázky

Je v balení aj displej?
Nie. Základňa sa predáva samostatne ako náhrada za tú, s ktorou sa Shelly Wall Display X1i alebo X2i dodáva. Samotný panel k nej musíte mať.

Sadne aj na Shelly Wall Display X1 alebo X2?
Nie. Kompatibilná je len so Shelly Wall Display X1i a X2i. Na štítku základne je označenie pre rad i.

Akú veľkú záťaž unesie jeden výstup?
Najviac 5 A pri napätí do 240 V AC. Rovnaká medza platí pre oba kanály zvlášť a menovité zaťaženie sa nesmie prekročiť.

Aké svietidlá zvládne spínať?
Odporovú záťaž, teda klasické a halogénové žiarovky, kapacitnú záťaž ako LED žiarovky, LED drivery a úsporné žiarivky, a indukčnú záťaž v podobe transformátorov LED osvetlenia.

Potrebujem v krabici nulový vodič?
Áno. Základňa má dve napájacie svorky, N a L, a oba vodiče sa do nej pripájajú.

Môžem si ju zapojiť sám?
Nie. Inštaláciu smie vykonať iba kvalifikovaný elektrikár certifikovaný podľa národných predpisov, a to pri vypnutých ističoch a s overením, že na vodičoch nie je napätie.

Zmestí sa do bežnej inštalačnej krabice?
Áno, základňa je určená do štandardnej inštalačnej krabice pre vypínač a upevňuje sa dvoma skrutkami. Rozmery sú 72,30 x 69,8 x 28,70 mm na výšku, šírku a hĺbku. Hĺbku svojej krabice si pred nákupom overte.

Ako sa svorky doťahujú?
Vodič sa odizoluje na 6 až 7 mm a svorka sa dotiahne momentom najviac 0,4 Nm. Prijme prierez 0,75 až 2,5 mm², plný, lankový aj s dutinkami.

Dvojvýstupová základňa, alebo tá dodaná s displejom?

Wall Display X1i a X2i sa z výroby dodávajú so základňou, ktorá spína jeden výstupný okruh a dá sa vymeniť. Dvojvýstupová základňa je teda doplnok pre tých, ktorým jeden okruh nestačí. Zostava sa aj naďalej zmestí do štandardnej inštalačnej krabice pre vypínač a pri dverách nepribudne nič ďalšie.
