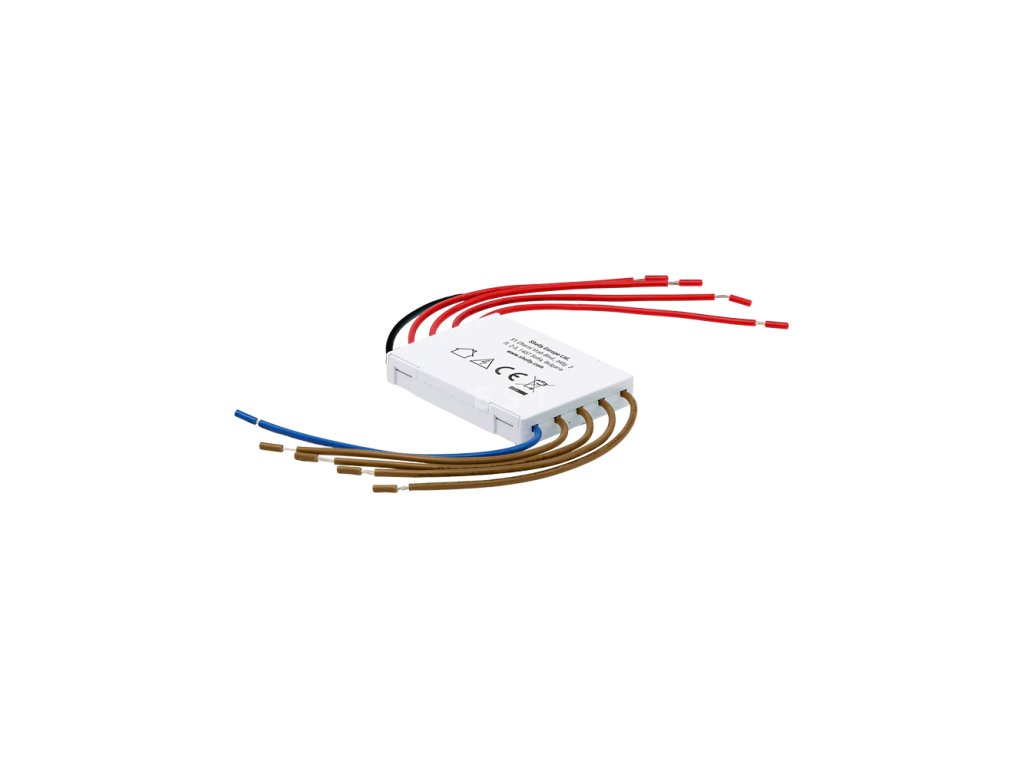

SHELLY 4 Channel Decoupler 230V Modul na prepojenie AC vypínačov s DC zariadeniami, 4-kanálový

Podrobný popis

Stará inštalácia vedie na vypínač 230 V, ale zariadenie Shelly čaká na vstupe jednosmerný signál. Shelly 4-Channel Decoupler 230V medzi ne postaví optočlen a oba obvody oddelí. Štyri kanály, takže na jedno zariadenie pripojíte štyri ovládacie prvky.

Je to pre vás?

• Áno, ak chcete spínať jednosmerné vstupy Shelly existujúcim vedením na 230 V.
• Áno, ak pripájate cudzí senzor, ktorý pracuje so striedavým napätím.
• Nie, ak máte inštaláciu na 120 V. Na tú je samostatná verzia.
• Nie, ak potrebujete spínať záťaž. Tento diel prenáša len signál.

Hlavné vlastnosti

• štyri nezávislé kanály v jednom diele
• galvanické oddelenie obvodov optočlenom
• vstup 230 V~ pri 50 Hz
• maximálny výstupný prúd 2,4 mA
• vlastná spotreba pod 0,6 W
• rozmery 44 x 34 x 7 mm, hmotnosť 25 g, biele vyhotovenie
• vodiče dlhé 80 mm s odizolovaním 5 mm

Čo produkt dokáže

Prepojí dva oddelené elektrické obvody, striedavý a jednosmerný, cez svetlocitlivé optické rozhranie. Vďaka tomu sa dá jednosmerný vstup zariadenia Shelly ovládať bežným vedením na 230 V bez toho, aby sa oba okruhy stretli. Používa sa so zariadeniami Shelly Plus Uni, Shelly Plus Add-On, Shelly Plus RGBW PM a Shelly Pro RGBWW PM a s vypínačmi, tlačidlami aj cudzími senzormi.

Ovládanie a komunikácia

Diel nemá žiadne vlastné ovládanie, rádio ani nastavenie. Je to pasívny prvok medzi vedením a vstupom zariadenia Shelly, celú logiku obstará pripojené zariadenie. Práve preto sa dá zapojiť aj tam, kde ovládací prvok nie je od Shelly.

Inštalácia a použitie

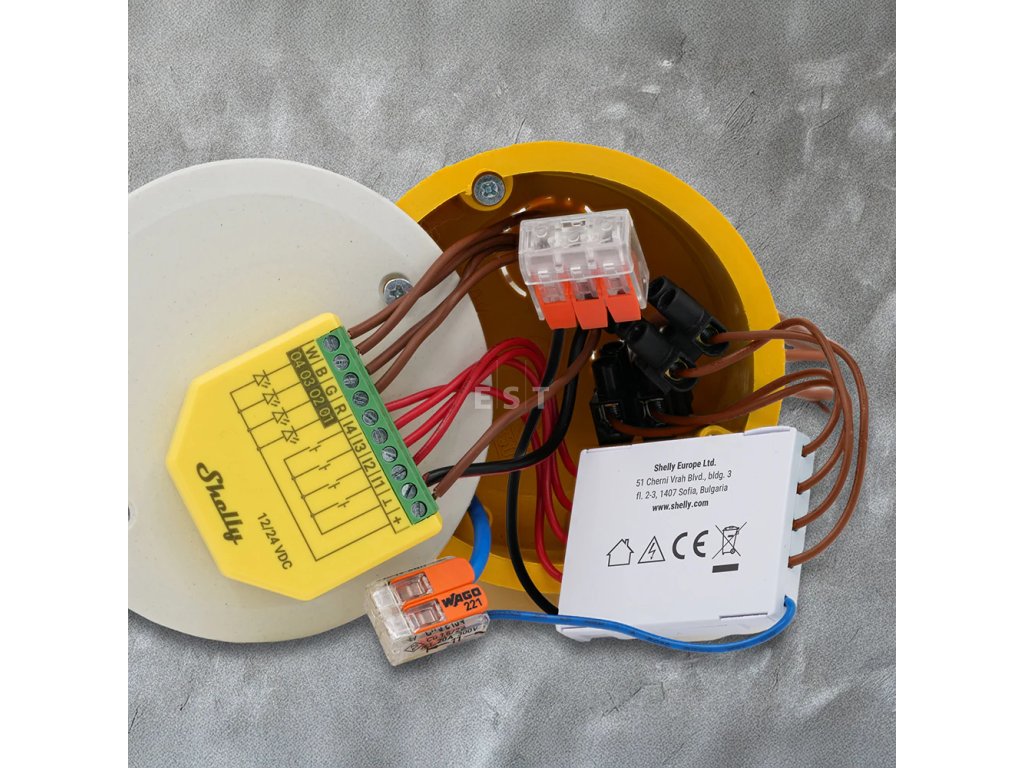

Diel sa zapája medzi ovládacie prvky a vstupy zariadenia Shelly. Zapojenie patrí do rúk osobe s elektrotechnickou kvalifikáciou.

• vstupné vodiče sú dva, L a N
• výstupných vodičov je osem, štyri kladné a štyri záporné

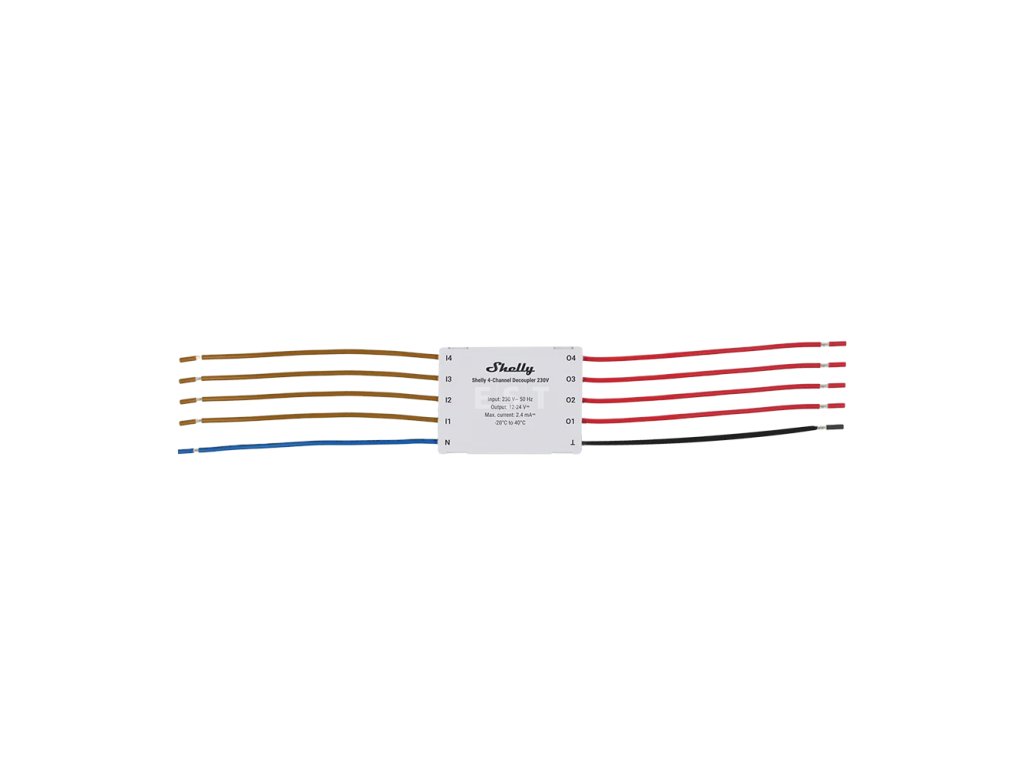

• hnedé vodiče sú vstupy I1 až I4, modrý je N
• červené vodiče sú výstupy O1 až O4, čierny je záporný pól
• vodiče majú 80 mm a odizolovanie 5 mm
• prevádzková teplota 0 až 40 °C, skladovacia -20 až 40 °C

Vybavenie

Na diele nie je čo nastaviť. Rozhoduje počet kanálov, oddelenie obvodov a to, ako sú vyvedené vodiče.

• Štyri nezávislé kanály v jednom puzdre. Na jedno zariadenie Shelly tak privediete štyri ovládacie prvky namiesto jedného.
• Galvanické oddelenie optočlenom. Striedavá a jednosmerná strana sa nestretnú, signál medzi nimi prenáša svetlo.

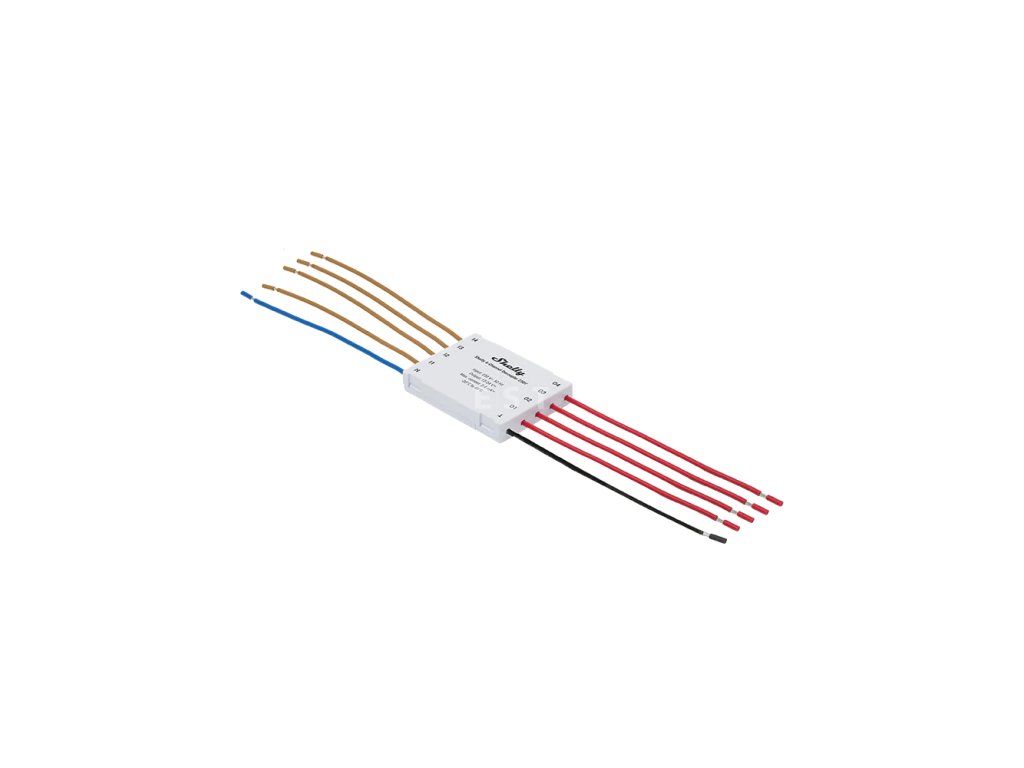

• Desať vodičov s farebným rozlíšením. Dva vstupné a osem výstupných, takže sa pri zapájaní nepomýlite.
• Vlastná spotreba pod 0,6 W. Rovnaká ako pri jednokanálovej verzii, kanálov je pritom štyrikrát viac.
• Puzdro 44 x 34 x 7 mm a 25 g. Ploché telo zostane v inštalačnej krabici pri ostatnej kabeláži.
• Vodiče 80 mm odizolované na 5 mm. Pripravené na priame zapojenie bez ďalšej úpravy.

Čo si ešte pripraviť

• Zariadenie Shelly, ktoré má diel ovládať. Sám o sebe neurobí nič. Podporované sú Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.
• Toľko vstupných svoriek na tom zariadení, koľko kanálov použijete. Do jednej svorky sa nezapájajú dva vodiče naraz.
• Nulový vodič. Modrý vodič N sa pripája na nulový vodič siete.
• Merací prístroj na overenie beznapäťového stavu. Vypnutý istič nestačí, presvedčte sa meraním.
• Vnútorné suché miesto s teplotou do 40 °C. Rozsah je 0 až 40 °C, teda užší než pri mnohých moduloch Shelly.
• Kvalifikovaného elektrikára. Vstupná strana pracuje so sieťovým napätím 230 V.

Kde nájde využitie

• rekonštrukcia, kde na vypínač vedie 230 V a nové zariadenie čaká signál DC
• pripojenie cudzích PIR a mikrovlnných senzorov ku vstupom Shelly
• infračervené pohybové senzory a senzory mávnutia rukou
• externé alebo špeciálne vypínače v komerčnom priestore
• štyri ovládacie prvky na jedno zariadenie Shelly

Dôležité pred nákupom

• Táto verzia je pre 230 V a 50 Hz. Pre 120 V slúži samostatný diel.
• Maximálny výstupný prúd je 2,4 mA, diel prenáša signál a nespína záťaž.
• Podporované zariadenia sú Shelly Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.
• Prevádzková teplota je 0 až 40 °C, teda užší rozsah než pri mnohých moduloch Shelly.
• Vlhkosť 30 až 70 % RH, maximálna nadmorská výška 2000 m.
• Jednokanálová verzia je samostatný tovar s inými rozmermi aj hmotnosťou.

Pripojovacie svorky

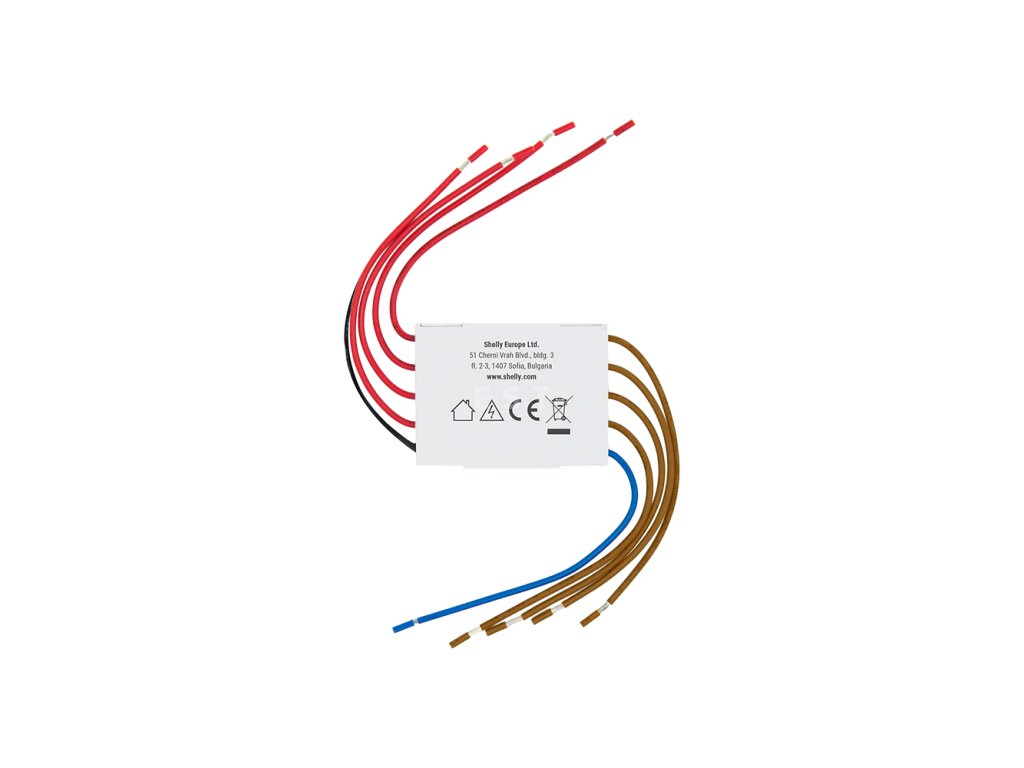

Diel svorky nemá, vychádza z neho desať vodičov. Farba určuje stranu aj funkciu.

Všetkých desať meria 80 mm a je odizolovaných na 5 mm. Vstupná strana pracuje na 230 V striedavých pri 50 Hz, výstupný prúd je najviac 2,4 mA.

Časté otázky

Na čo to je?
Aby sa jednosmerný vstup zariadenia Shelly dal ovládať vedením na 230 V, a to bez prepojenia oboch obvodov.

Ku ktorým zariadeniam patrí?
K Shelly Plus Uni, Plus Add-On, Plus RGBW PM a Pro RGBWW PM.

Spína svetlo alebo zásuvku?
Nespína. Maximálny výstupný prúd je 2,4 mA, je to signálový diel.

Ako spoznám, ktorý vodič je ktorý?
Hnedé sú vstupy I1 až I4, modrý je N, červené sú výstupy O1 až O4 a čierny je záporný pól.

Funguje na 120 V?
Nefunguje. Pre 120 V pri 60 Hz je samostatná verzia.

Štyri kanály, alebo stačí jeden?

Elektricky sú obe verzie zhodné. Líšia sa počtom kanálov a tým, koľko miesta zaberú.

Ak na jedno zariadenie Shelly privádzate viac ovládačov, vyjde štvorkanálová verzia lacnejšie aj úhľadnejšie než štyri samostatné kusy. Pri jednom ovládači zaberie jednokanálová verzia menej miesta.
