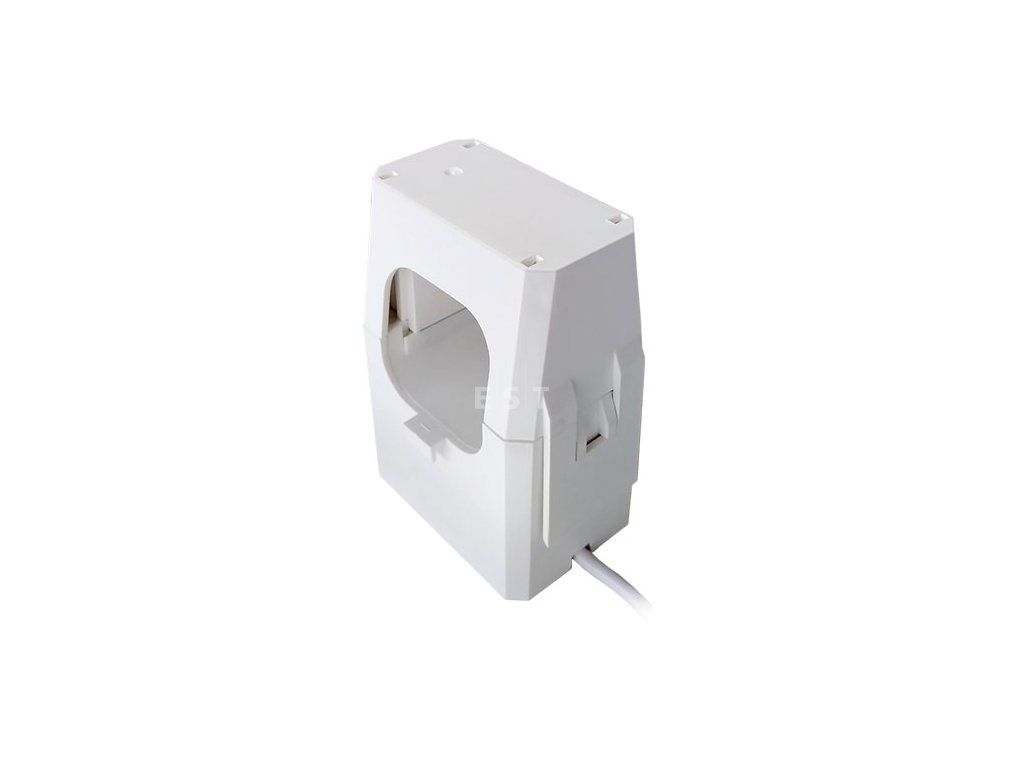

SHELLY CT 400A Delený prúdový transformátor 400 A pre Shelly Pro 3EM-400 s otvorom 35 mm, biela

Podrobný popis

Na prúd v ráde stoviek ampérov sa nasadzuje delený transformátor, ktorý obopne vodič a prúd prevedie v pomere 3000 ku 1 na hodnotu, s ktorou už vie pracovať merač. Shelly CT 400A je práve taký kus a nesie označenie CT315.

Je to pre vás?

• Áno, ak máte merač Shelly Pro 3EM-400 a osadzujete prúdové transformátory.
• Áno, ak meriate okruh, kde menovitý prúd dosahuje stovky ampérov.
• Áno, ak nechcete rozpájať obvod. Jadro je delené a nasadzuje sa okolo vodiča.
• Áno, ak dopĺňate ďalší vstup merača. Pro 3EM-400 ich má štyri.
• Nie, ak máte iný merač. Kompatibilitu si overte pred nákupom.
• Nie, ak je váš vodič hrubší než 35 mm. Otvorom neprejde.
• Nie, ak má váš merač iný konektor než dvojpinový MX3.0-2x1Y.

Hlavné vlastnosti

• menovitý primárny prúd 400 A
• prevodný pomer 3000 ku 1
• otvor s priemerom 35 mm pre vodič
• delené jadro z feritu, nasadzuje sa bez rozpojenia obvodu
• uchytenie zacvaknutím, bez skrutiek
• rozmery 84 x 54 x 48 mm bez kábla, hmotnosť 290 g aj s káblom
• kábel 650 mm zakončený dvojpinovým konektorom MX3.0-2x1Y
• elektrická pevnosť 3000 V AC počas 60 sekúnd

Čo produkt dokáže

Prevádza veľký primárny prúd na malý sekundárny v pevnom pomere 3000 ku 1. Sám nič nevyhodnocuje, jadro je feritové. Nameranú hodnotu spracuje až merač Pro 3EM-400, pre ktorý je transformátor určený.

Ovládanie a komunikácia

Transformátor je pasívny diel bez elektroniky a bez napájania. Nič sa v ňom nenastavuje a do siete sám nič neposiela. Merací signál vedie káblom s dvojpinovým konektorom MX3.0-2x1Y do merača Shelly Pro 3EM-400 a až ten hodnoty vyhodnotí a pošle ďalej. Nastavenie aj komunikácia teda zostávajú na merači.

Inštalácia a použitie

Jadro sa roztvorí, nasadí okolo meraného vodiča a zacvakne. Upevnenie je nacvakávacie, bez skrutiek. Konektor na konci kábla sa zapojí do vstupu merača. Pri montáži rozhodujú tieto údaje:

• otvor pre vodič s priemerom 35 mm
• kábel dlhý 650 mm zakončený konektorom MX3.0-2x1Y
• telo 84 x 54 x 48 mm bez kábla, hmotnosť 290 g aj s ním
• prevádzkový rozsah -10 až 50 °C pri vlhkosti 0 až 80 % RH

Inštaláciu v rozvádzači zverte osobe s elektrotechnickou kvalifikáciou.

Vybavenie

Je to kus bez displeja, bez tlačidla a bez napájania. Rozhoduje jeho mechanika a to, ako je zakončený kábel.

• Delené feritové jadro. Roztvorí sa a nasadí na už zapojený vodič, obvod sa kvôli nemu nerozpája.
• Uchytenie zacvaknutím. Bez skrutiek, aj v obsadenom rozvádzači sa dá nasadiť jednou rukou.
• Prevodný pomer 3000 ku 1. Zo 400 A primárnych zostane hodnota, s ktorou už merač vie pracovať.
• Otvor 35 mm. Prejde ním aj vodič hlavného prívodu, na aký menšie svorky nestačia.
• Kábel 650 mm s konektorom MX3.0-2x1Y. Dvojpinový, sadne priamo do vstupu merača.
• Elektrická pevnosť 3000 V striedavých počas 60 sekúnd. Izolácia medzi meraným vedením a meracou stranou.

Čo si ešte pripraviť

• Merač Shelly Pro 3EM-400. Transformátor sám nemeria a s iným meračom kompatibilitu treba overiť vopred.
• Toľko kusov, koľko vstupov osadzujete. Pro 3EM-400 má štyri vstupy, tri pre fázy a jeden pre nulový vodič.
• Zmeraný vonkajší rozmer vodiča. Otvor má 35 mm, hrubší vodič ním neprejde.
• Trasu do 650 mm od merača. Kábel je pevne zakončený konektorom a nepredlžuje sa.
• Miesto pre telo 84 x 54 x 48 mm. S hmotnosťou 290 g je to už kus, ktorý si v rozvádzači miesto vyžiada.
• Odpojené vedenie a elektrotechnickú kvalifikáciu. Pri prúdoch v stovkách ampérov to platí dvojnásobne.

Kde nájde využitie

• osadenie jedného vstupu merača Shelly Pro 3EM-400
• doplnenie ďalších vstupov toho istého merača, ktorý má štyri vstupy
• okruhy, kde menovitý prúd dosahuje stovky ampérov
• náhrada transformátora pri zostave s Pro 3EM-400

Dôležité pred nákupom

• Je určený pre merač Shelly Pro 3EM-400. Pri iných meračoch si kompatibilitu overte pred nákupom.
• Jeden kus obslúži jeden vstup merača. Pro 3EM-400 má štyri vstupy, tri pre fázy a jeden pre nulový vodič.
• Otvor má priemer 35 mm. Pred nákupom si overte vonkajší rozmer vodiča, ktorý ním má prejsť.
• Prevádzkový rozsah je -10 až 50 °C pri vlhkosti 0 až 80 % RH.
• Konektor je dvojpinový typ MX3.0-2x1Y. Do vstupov s iným konektorom sa nezapojí.

Rozmery a rozsah

Šesť čísel, ktoré rozhodnú, či transformátor na vašu inštaláciu sadne.

Transformátor sa nasadzuje na jeden vodič, nie na celý kábel. Označenie výrobku je CT315.

Časté otázky

Ku ktorému meraču patrí?
Je to prúdový transformátor pre merač Shelly Pro 3EM-400.

Koľko kusov potrebujem?
Jeden na každý osadený vstup merača. Pro 3EM-400 ich má štyri.

Aký veľký je otvor?
Priemer otvoru je 35 mm.

Musím kvôli nemu rozpojiť vodič?
Nie. Jadro je delené a nasadzuje sa okolo vodiča.

Aký dlhý má kábel?
Kábel meria 650 mm.

400 A alebo 120 A?

Obe svorky majú rovnaký prevodný pomer aj rovnaký konektor. Rozhoduje hrúbka vodiča a veľkosť prúdu.

Konektor je pri oboch rovnaký, ale merač rozhoduje. Overte si názov merača a EAN na obale, nie tvar konektora.
