SHELLY Analog 0-30V Add-On Prídavný modul na meranie jednosmerného napätia do 30 V k The Pill by Shelly, čierna

Podrobný popis

The Pill by Shelly sám zmeria len nízke napätie. Analog 0-30V Add-on posunie túto hranicu na 30 V, takže sa dá sledovať aj dvanásťvoltová alebo dvadsaťštyrivoltová batéria. Je to príslušenstvo k The Pill.

Je to pre vás?

• Áno, ak máte The Pill a chcete sledovať napätie batérie 4,2 V, 12 V alebo 24 V.
• Áno, ak pripájate analógový senzor s výstupom 0 až 5 V.
• Áno, ak k The Pill potrebujete navyše digitálny vstup alebo výstup. Slúžia na to svorky IO2 a IO3.
• Nie, ak nemáte 5-Terminal Add-on. Bez neho modul k The Pill nepripojíte.
• Nie, ak chcete merať sieťové napätie. Rozsah je 0 až 30 V jednosmerných.
• Nie, ak potrebujete spínať záťaž. Výstupy sú signálové a spínajú do 20 mA.

Hlavné vlastnosti

• meranie jednosmerného napätia 0 až 30 V
• presnosť merania ±2 % z nameranej hodnoty a 5 digitov
• jeden analógový vstup označený AN
• dva vstupy alebo výstupy IO2 a IO3 s logickou úrovňou 3,3 V
• svorka 5V ako napájanie senzora alebo napájanie pre The Pill
• rozmery 36,5 x 26,5 x 11,5 mm, hmotnosť 8 g, čierne vyhotovenie
• pracovná teplota 0 až 40 °C, vlhkosť 30 až 70 % RH

Čo produkt dokáže

Hlavná úloha je jasná, dostať na vstup napätie, ktoré by inak bolo mimo rozsahu. Typické prípady sú dva, bežné analógové senzory s výstupom 0 až 5 V a meranie batérií s napätím 4,2 V, 12 V alebo 24 V. K tomu sú tu dve svorky IO2 a IO3, pri ktorých sa volí, či majú pracovať ako digitálny vstup alebo ako digitálny výstup. Pracujú s logikou 3,3 V. Digitálne výstupy spínajú najviac 20 mA, digitálne vstupy sú aktívne v nízkej úrovni, aktívne sú pod 0,83 V a neaktívne nad 2,48 V.

Ovládanie a komunikácia

Namerané hodnoty putujú do The Pill, ku ktorému je modul príslušenstvom. Prepojenie vedie cez konektor pre 5-Terminal Add-on, ktorý je podmienkou spojenia oboch zariadení. Modul sa sám nenastavuje, všetko sa rieši v The Pill.

Inštalácia a použitie

Zapojenie je na piatich svorkách:

• AN pre merané napätie
• GND ako spoločná a vzťažná zem pre senzor aj pre napájanie
• 5V obojsmerne, buď z nej napájate senzor, alebo z nej napájate The Pill
• IO2 a IO3 zostávajú voľné pre digitálne signály

Pracovná teplota modulu je 0 až 40 °C, pre skladovanie platí rozsah -20 až 40 °C.

Vybavenie

• Analógový vstup AN pre 0 až 30 V jednosmerných. To je celý dôvod existencie modulu, The Pill sám takéto napätie nezmeria.
• Presnosť ±2 % z nameranej hodnoty a 5 digitov. Údaj platí pre celý rozsah.
• Dve svorky IO2 a IO3. Pri každej si zvolíte, či má pracovať ako digitálny vstup alebo ako digitálny výstup.
• Obojsmerná svorka 5V. Buď z nej napájate senzor, alebo cez ňu napájate samotný The Pill.
• Telo 36,5 x 26,5 x 11,5 mm a 8 g. Čierne vyhotovenie, ktoré sa stratí vedľa samotného modulu.

Čo si ešte pripraviť

• 5-Terminal Add-on. ⛔ Bez neho sa modul k The Pill nepripojí. Nie je to voliteľné príslušenstvo, je to podmienka.
• Samotný The Pill by Shelly. Modul je príslušenstvo a bez neho funkciu nemá.
• Merané napätie v rozsahu 0 až 30 V jednosmerných. Nad túto hranicu a pri striedavom napätí modul určený nie je.
• Prevodník alebo delič, ak má senzor vyšší výstup. Najvyššie dovolené napätie na svorkách IO2 a IO3 je 3,3 V.
• Odbočku na záťaž, ak chcete niečo spínať. Výstupy IO2 a IO3 spínajú do 20 mA, relé to nie je.
• Vnútorné suché miesto s teplotou 0 až 40 °C a vlhkosťou 30 až 70 % RH.

Kde nájde využitie

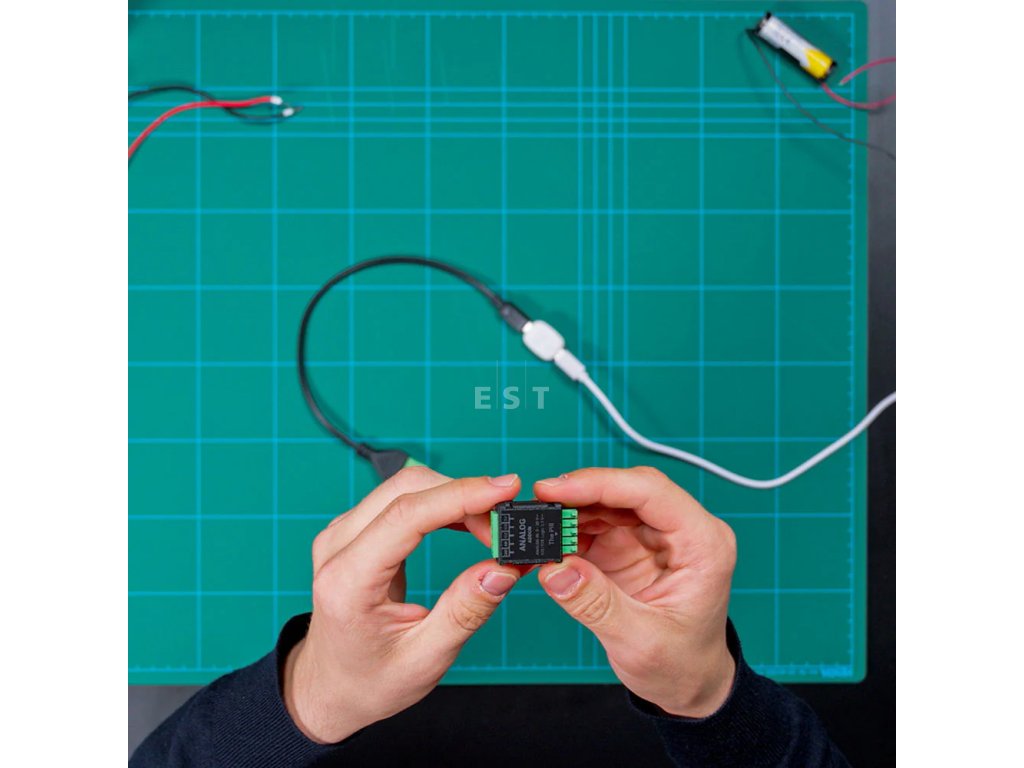

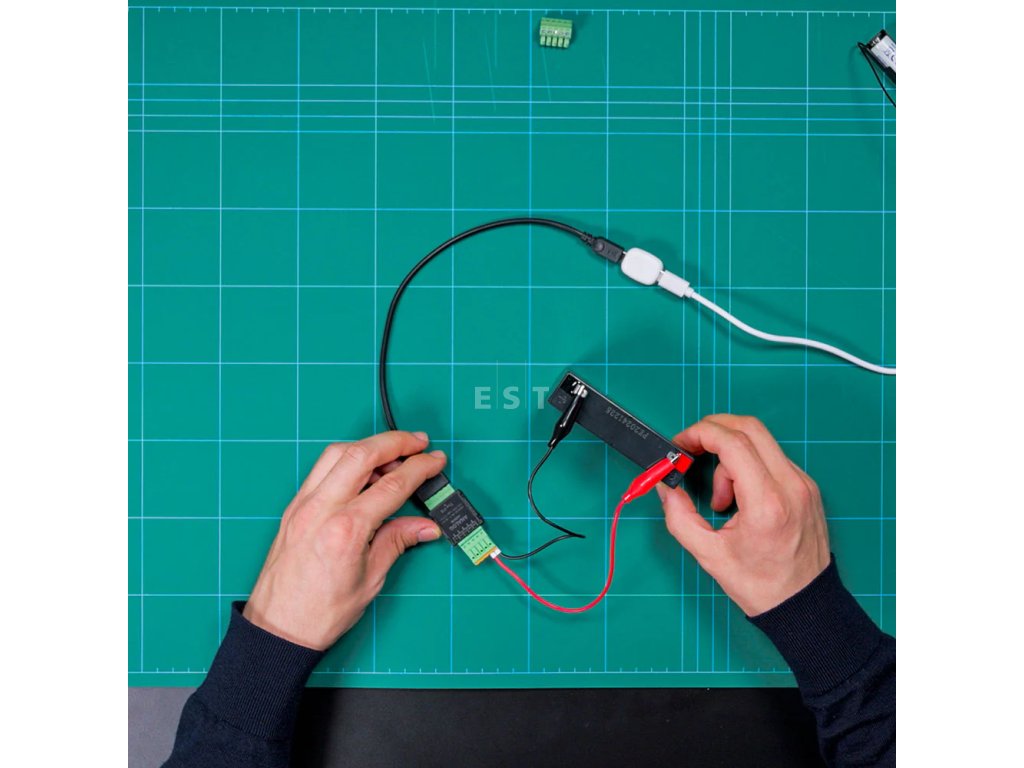

• sledovanie napätia batérie 4,2 V, 12 V alebo 24 V
• analógové senzory s výstupom 0 až 5 V
• meranie jednosmerného napätia zdrojov do 30 V
• projekty, kde k The Pill pribúda digitálny vstup alebo výstup

Dôležité pred nákupom

• Na prepojenie s The Pill je potrebný 5-Terminal Add-on. Bez neho modul k The Pill nepripojíte.
• Meria jednosmerné napätie do 30 V. Pre sieťové napätie určený nie je.
• Presnosť merania je ±2 % z nameranej hodnoty a 5 digitov.
• Svorky IO2 a IO3 pracujú na logickej úrovni 3,3 V a spínajú do 20 mA. Nejde o reléový výstup.
• Digitálne vstupy sú aktívne v nízkej úrovni, prahy sú 0,83 V a 2,48 V, najvyššie dovolené napätie 3,3 V.
• Pracovná teplota je 0 až 40 °C, skladovacia -20 až 40 °C.

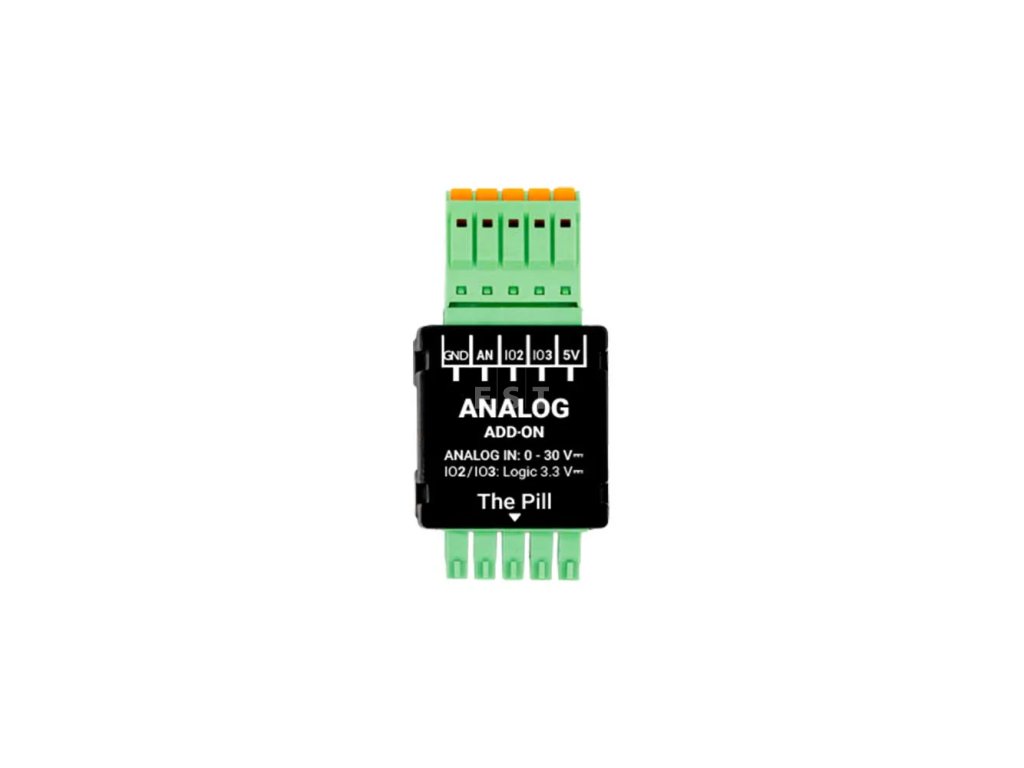

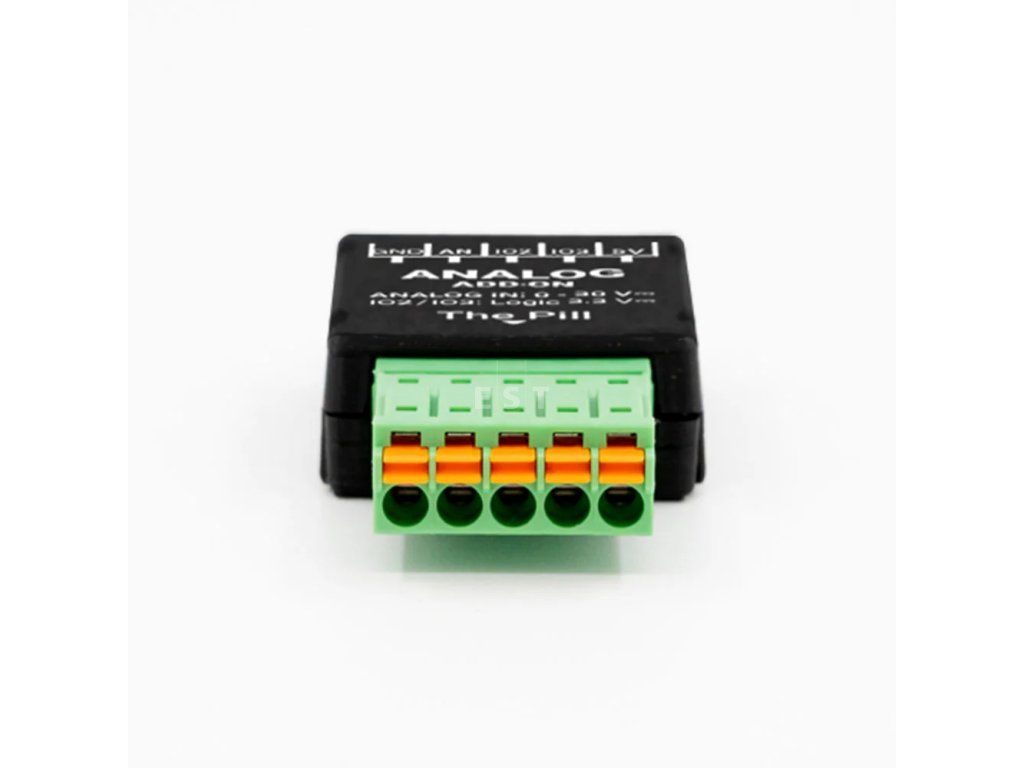

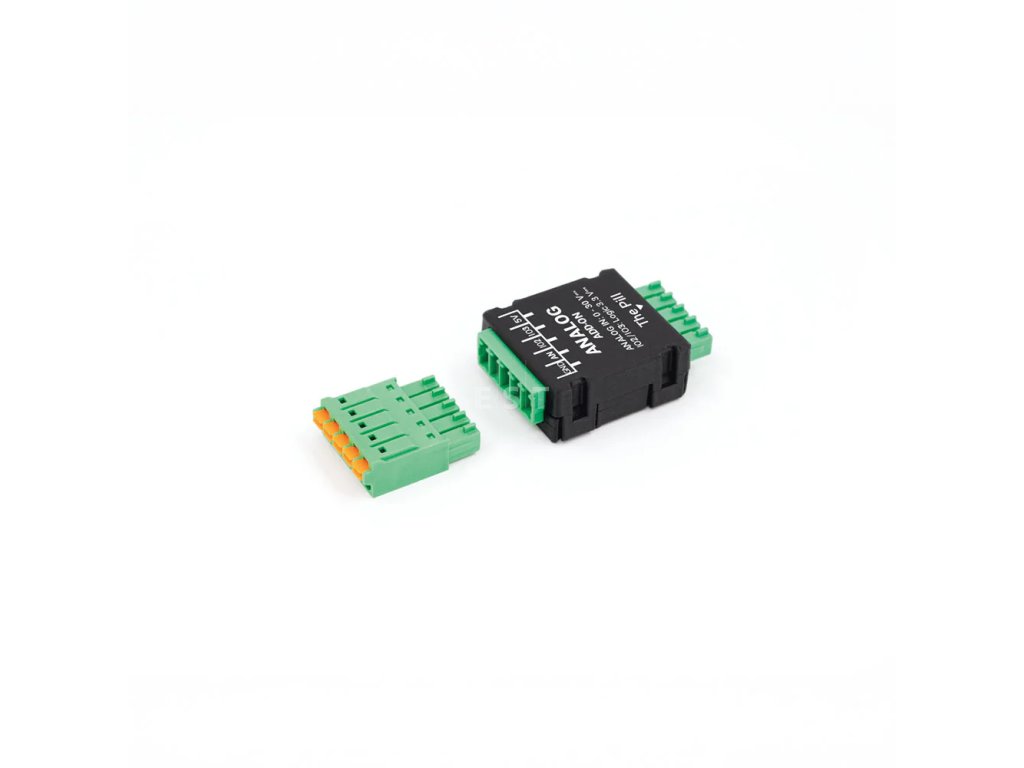

Pripojovacie svorky

Päť svoriek a každá má svoju jedinú úlohu. Toto je celé zapojenie modulu.

⚠️ Digitálne vstupy sú aktívne v nízkej úrovni. Aktívne sú pod 0,83 V a neaktívne nad 2,48 V, najvyššie dovolené napätie je 3,3 V. Je to opačná logika, než akú väčšina ľudí čaká, a najčastejší dôvod, prečo vstup zdanlivo nereaguje.

Časté otázky

Stačí kúpiť len tento modul?
Nestačí. Na prepojenie s The Pill je potrebný 5-Terminal Add-on.

Zmeriam ním napätie v zásuvke?
Nezmeriate. Rozsah je 0 až 30 V jednosmerných.

Načo sú svorky IO2 a IO3?
Nastavíte ich ako digitálny vstup alebo výstup na logickej úrovni 3,3 V.

Môžem z modulu napájať senzor?
Áno, na to je svorka 5V. Tá istá svorka vie napájať aj The Pill.

Ako presne meria?
Je to ±2 % z nameranej hodnoty a 5 digitov.

Analog 0-30V alebo 5-Terminal Add-on?

Otázka je zle položená a je dobré to vedieť pred objednaním. Nie sú to alternatívy, jeden bez druhého k The Pill nepripojíte.

Ak sledujete batériu alebo zdroj do 30 V, objednajte oba diely naraz. Ak vám stačí teplota alebo signál do 2,5 V, samotný 5-Terminal Add-on postačí.
