SHELLY Button Add-On White Kryt s tlačidlom, biela

Podrobný popis

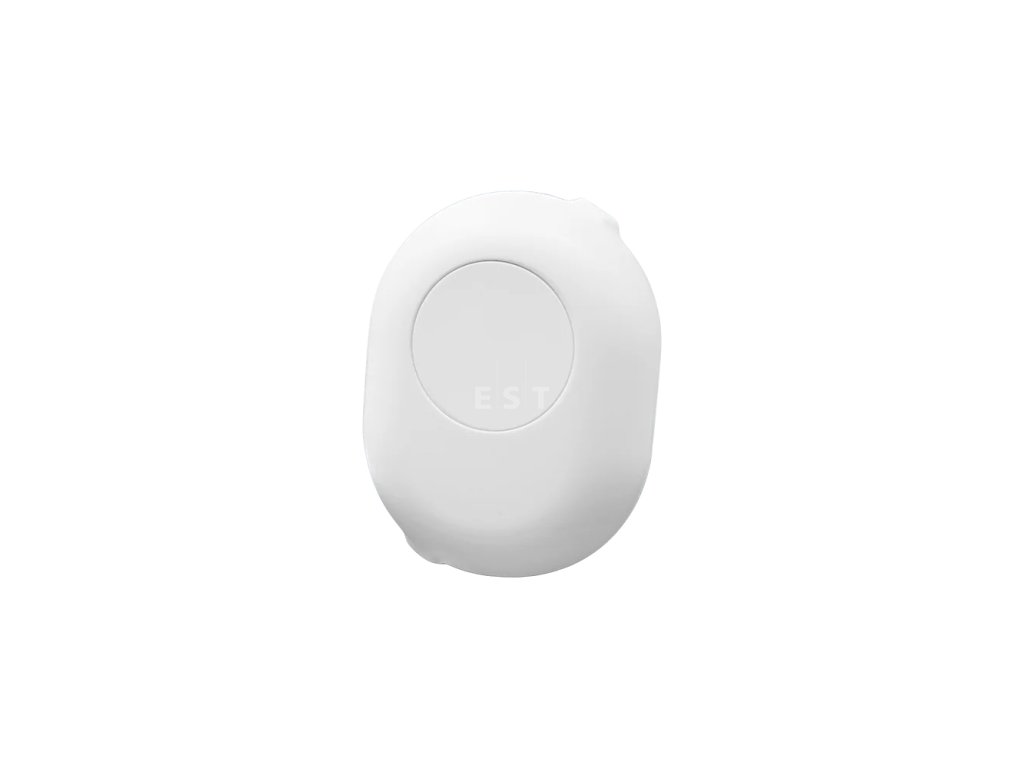

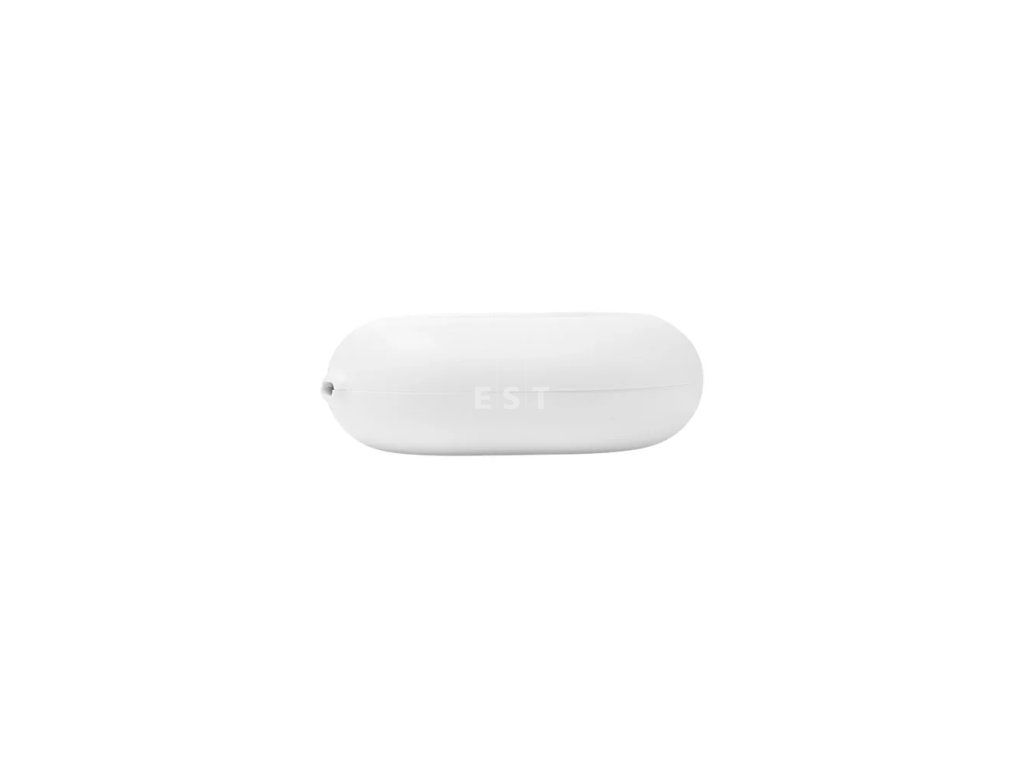

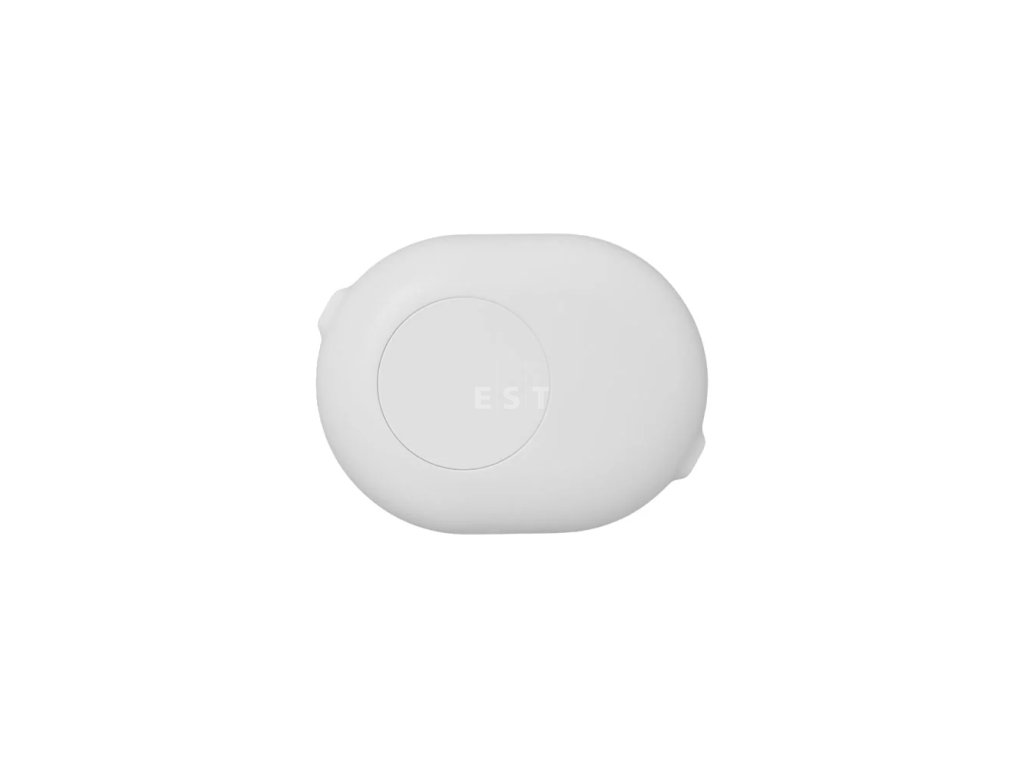

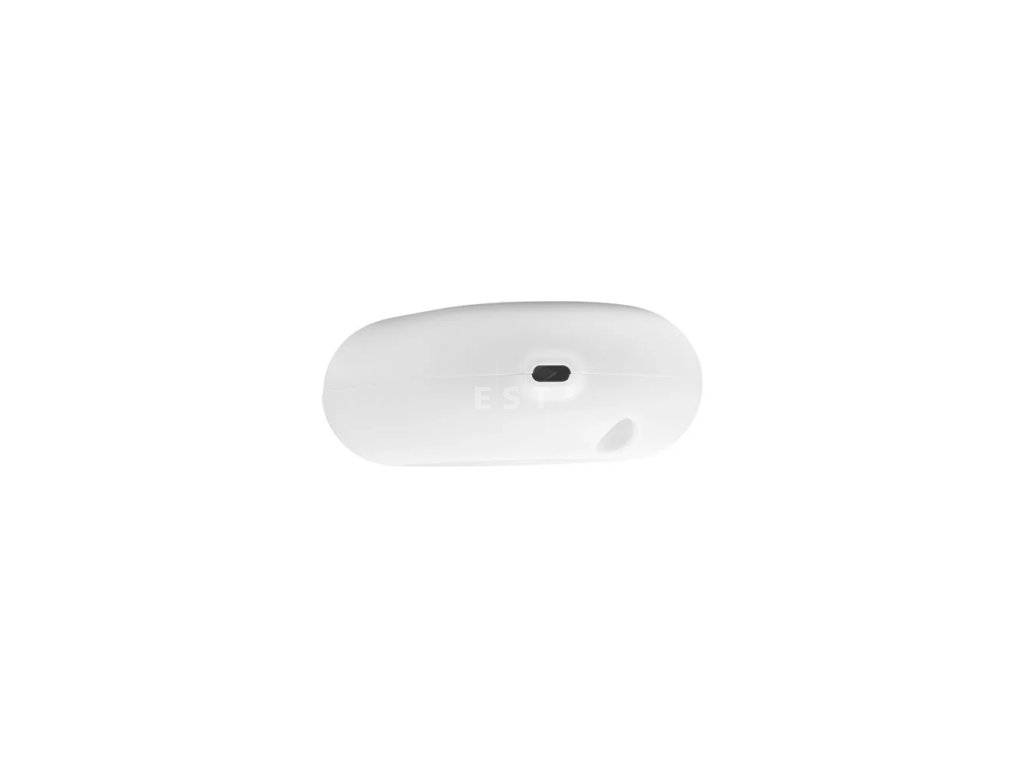

Stolnú lampu, ventilátor alebo konvektor možno ovládať inteligentne aj tam, kde pri spotrebiči žiadny vypínač nie je a modul Shelly nemá kam prísť. Shelly Button Add-On White má tvar plochého bieleho oválu, ktorého čelnej strane vládne jediné veľké tlačidlo. Vnútri je pripravené miesto pre kompatibilný modul Shelly alebo pre stmievač. Celá zostava sa vloží do prívodu spotrebiča a zostane na povrchu, do steny sa nesekajú žiadne drážky.

Je to pre vás?

Áno, ak

• chcete spraviť inteligentnú stolnú lampu, ventilátor alebo konvektor a nechcete kvôli tomu zasahovať do steny
• máte kompatibilný modul Shelly alebo stmievač a hľadáte preň bezpečné puzdro s tlačidlom
• chcete mať veľké tlačidlo po ruke pri posteli, pri pohovke alebo pri pracovnom stole
• spínaný prúd zostane do 3 A a spotrebič má vlastný prívod

Nie, siahnite po inom modeli, ak

• chcete tlačidlo, ktoré sa položí kamkoľvek bez vodičov. Bezdrôtovo pracuje SHELLY BLU Remote Control ZB
• hľadáte to isté puzdro v tmavom vyhotovení. Čierny variant je SHELLY Button Add-On Black
• potrebujete spínať prúd nad 3 A. Vtedy modul zapojte priamo do inštalačnej krabice, kde platí len jeho vlastná prúdová medza, napríklad SHELLY 1PM Gen4

Hlavné vlastnosti

• puzdro pre jeden kompatibilný modul Shelly alebo stmievač
• veľké okrúhle tlačidlo na čelnej strane
• zásuvná svorkovnica so svorkami LI, LO a dvoma nulovými
• päť predpripojených vodičov dĺžky 35 mm na prepojenie s modulom
• spínaný prúd max. 3 A, spínané napätie max. 240 V AC
• napájanie 220 až 240 V AC pri 50 Hz
• rozmery 63 x 84 x 28 mm, hmotnosť 45,62 g
• biele matné plastové puzdro so sivou potlačou a čiernymi konektormi
• povrchová montáž, inštalačnú krabicu netreba

Čo produkt dokáže

Button Add-On je mechanické puzdro, nie samostatné inteligentné zariadenie. Dáva modulu Shelly pevné a bezpečné miesto mimo inštalačnej krabice a dopĺňa ho o veľké tlačidlo. Na svorku LI príde fáza z prívodu, na svorku N pre prívod modrý nulový vodič, a zo svoriek LO a N vedie kábel ďalej k spotrebiču. Puzdro tak leží priamo vo vetve, ktorá spotrebič napája, a pracuje v nej ako spínacie miesto. Samotné spínanie aj celú logiku obstará vložený modul, puzdro k tomu pridáva ovládanie rukou a uzavretú konštrukciu zoskrutkovanú dvoma skrutkami. Jeden kus ovláda jednu záťaž, napríklad svietidlo, ventilátor alebo priamovýhrevný konvektor.

Ovládanie a komunikácia

Tlačidlo je bielym vodičom vyvedené na spínací vstup vloženého modulu, teda na niektorú zo svoriek, ktoré modul označuje SW, SW1, SW2, S1 alebo S2 podľa svojho radu. Modul rozlíši jedno stlačenie, dvojité, trojité aj dlhé a každému z nich sa v jeho nastavení I/O priradí akcia. Pripojenie do siete aj ovládanie na diaľku má na starosti vložený modul, puzdro k nim nič nepridáva. Samotné puzdro sa posudzuje podľa noriem EN 60669-1 spolu s EN 60669-2-1, teda podľa noriem písaných pre spínače domových inštalácií, a spĺňa európske požiadavky na obmedzenie nebezpečných látok, na elektromagnetickú kompatibilitu aj na elektrickú bezpečnosť.

Inštalácia a použitie

Najprv vypnite istič a skúšačkou sa presvedčte, že na vodičoch nie je napätie. Obe škrupiny puzdra sa od seba oddelia a z drážky vyberiete predlžovací diel tlačidla, ktorým je doska zaistená. Až potom sa dá doska vybrať a sprístupní sa miesto pre prívod aj pre vedenie k spotrebiču. Krytky odstráňte iba z tých vodičov, ktoré naozaj pôjdu do modulu, zvyšok nechajte zakrytý. Konce vodičov prívodu a kábla k spotrebiču odizolujte na 7 až 8 mm a zasuňte ich do svoriek LI, dvoch nulových a LO, v prípade potreby pritom stlačte béžovú páčku. Za každý vodič potom zľahka potiahnite a overte, že drží. Modul prepojte podľa schémy zapojenia pre váš konkrétny model Shelly, dosku vráťte späť do puzdra, zasuňte predlžovací diel tlačidla a zadnú stranu zoskrutkujte dvoma skrutkami hore a dole. Šípky vnútri puzdra ukazujú, kadiaľ vodiče viesť. Prácu na sieti 230 V odporúčame zveriť elektrikárovi.

Kde nájde využitie

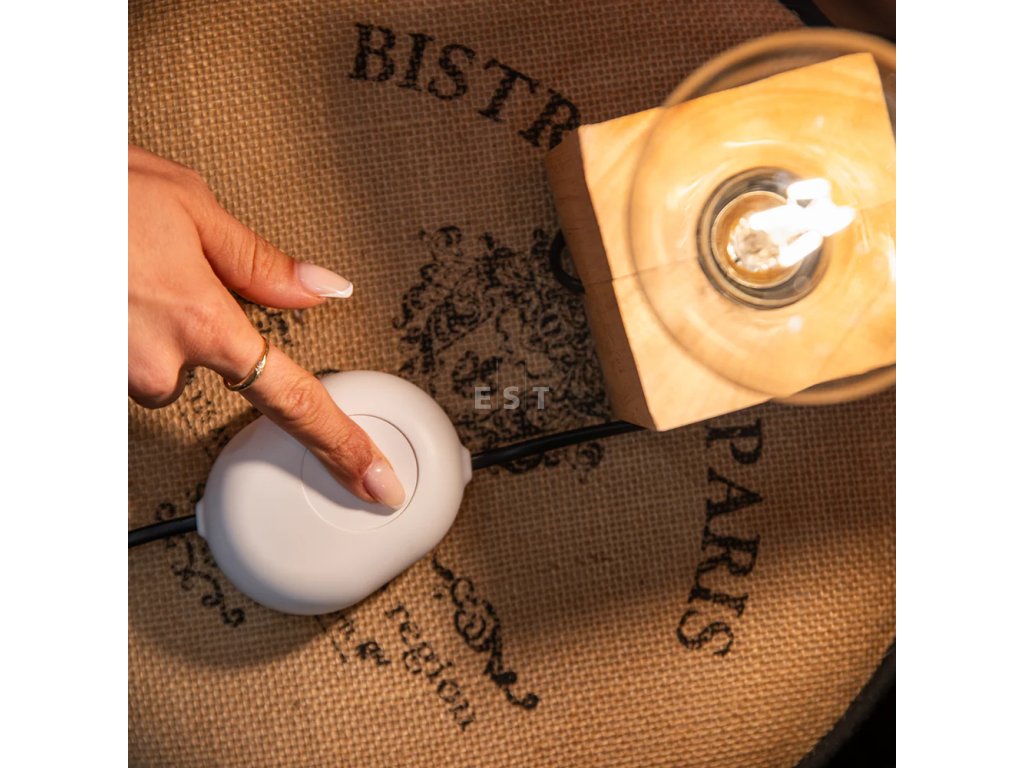

• nočné a stolné lampy pri posteli alebo pri pohovke
• stojace svietidlá a ambientné osvetlenie v obývačke
• ventilátory a priamovýhrevné konvektory
• detské izby, kde má byť tlačidlo ľahko dostupné
• byty, hotely a ubytovacie domy
• malé kancelárie, predajne, reštaurácie a čerpacie stanice
• úrady, školy a internáty

Dôležité pred nákupom

• Puzdro samo nespína. Bez vloženého modulu Shelly spotrebič neovládne a modul doň vkladáte sami.
• Vkladá sa do prívodu spotrebiča, na svorku LI a jednu nulovú príde prívod, z LO a druhej nulovej vedie kábel k spotrebiču. Nie je to bezdrôtové tlačidlo, ktoré sa dá položiť kamkoľvek.
• Platia dve medze naraz, 3 A puzdra a maximálny povolený spínaný prúd vloženého modulu. Rozhoduje tá nižšia a výkonnejší modul hranicu puzdra nezdvihne.
• Spínané napätie smie dosiahnuť najviac 240 V AC, puzdro sa napája priamo zo siete.
• Typ záťaže sa riadi vloženým modulom. Stmievať sa dá len so stmievačom a len stmievateľné svietidlo.
• Jeden kus ovláda jednu záťaž.
• Do svorkovnice patria plné aj lankové vodiče a dutinky, prierez 0,2 až 1,5 mm² a odizolovanie na 7 až 8 mm.
• Predpripojené vodiče na prepojenie s modulom vnútri puzdra merajú 35 mm.
• Krytky skladajte len z vodičov, ktoré naozaj pripojíte.
• Zadnú stranu vždy zoskrutkujte, dvojica skrutiek bráni náhodnému otvoreniu.
• Vlhkosť pri prevádzke 30 až 70 %, teplota -20 až 40 °C a maximálna nadmorská výška 2000 m.
• Zariadenie patrí do suchých vnútorných priestorov.
• Poškodené puzdro nepoužívajte a neopravujte ho sami.

Pripojovacie svorky a vodiče

Zásuvná svorkovnica má štyri svorky pre prívod a spotrebič, z dosky vychádza päť krátkych vodičov k vloženému modulu. Hnedé vodiče sú dva, jeden mieri na fázovú a druhý na vstupnú svorku modulu.

Kompatibilné moduly Shelly

Puzdro je kompatibilné s nasledujúcimi spínacími modulmi a stmievačmi Shelly.

• z radu Gen1 Shelly Dimmer 2, Shelly 2.5 v režime spínača a moduly Shelly 1PM a Shelly 1
• z radu Plus moduly Shelly Plus 1PM a Plus 1 vrátane verzií Mini a Shelly Plus 2PM, ak pracuje v režime spínača
• z radu Gen3 moduly Shelly 1PM Gen3 a 1 Gen3 vrátane verzií Mini, Shelly Dimmer Gen3 pri zapojení s nulovým vodičom a Shelly 2PM Gen3 v režime spínača
• z radu Gen4 moduly Shelly 1PM Gen4 a 1 Gen4 vrátane verzií Mini

Pre jednotlivé rady sú k dispozícii schémy zapojenia, riaďte sa tou, ktorá zodpovedá vášmu modulu. Kompatibilných modulov radu Gen4 zatiaľ pribúda.

Časté otázky

Funguje puzdro samo, bez modulu Shelly?
Nie. Je to mechanické puzdro s tlačidlom a svorkovnicou, spínanie obstará až modul, ktorý doň vložíte.

Je to bezdrôtové tlačidlo?
Nie. Vkladá sa do prívodu spotrebiča, na svorku LI a jednu nulovú príde vedenie od zdroja, z LO a druhej nulovej pokračuje kábel k záťaži.

Koľko spotrebičov ovláda jeden kus?
Jednu záťaž.

Zvýši výkonnejší modul hranicu 3 A?
Nezvýši. Medza puzdra je 3 A a platí vždy tá nižšia z oboch. Keď má modul limit ešte nižší, riaďte sa ním.

Potrebujem inštalačnú krabicu?
Nie. Puzdro je určené na povrchovú montáž a stojí samostatne.

Aké vodiče do svorkovnice patria?
Plné, lankové aj vodiče s dutinkou, prierez 0,2 až 1,5 mm² a odizolovanie 7 až 8 mm.

Ako nastavím dvojité alebo dlhé stlačenie?
V nastavení I/O vloženého modulu, kde sa každému typu stlačenia priradí akcia.

Môžem puzdro použiť v kúpeľni alebo vonku?
Puzdro patrí len do suchých vnútorných priestorov.
