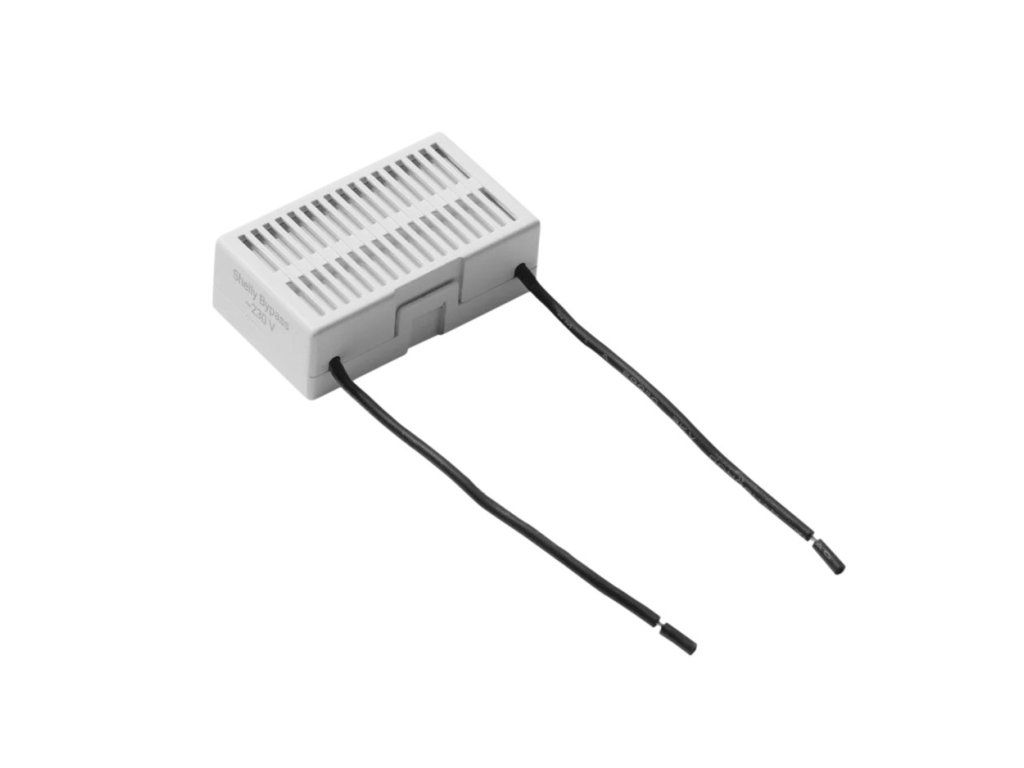

SHELLY Bypass Bypass modul

Podrobný popis

Bliká vám LED svietidlo, aj keď je vypnuté, alebo modul bez nulového vodiča nenaskočí? Typickou príčinou je príliš malý odber záťaže. Shelly Bypass sa zapojí paralelne k svietidlu, doplní chýbajúci odber a prevádzka sa ustáli. Je určený pre zariadenia, ktoré na svoju činnosť nepotrebujú nulový vodič.

Je to pre vás?

• Áno, ak vám LED svietidlo bliká aj vo vypnutom stave.
• Áno, ak modul bez nulového vodiča pri malom svietidle vôbec nenaskočí.
• Áno, ak máte Shelly 1L alebo Dimmer 2 a záťaž pod 20 W pri 240 V AC.
• Áno, ak je pri svietidle miesto na kus s rozmermi 39 x 23 x 13 mm.
• Nie, ak inštalujete Shelly 1L Gen3 alebo 2L Gen3. Pre ne je samostatný bypass v tyrkysovom puzdre.
• Nie, ak máte Shelly Dimmer Gen3 alebo Gen4. Tie majú vlastný bypass v limetkovej farbe.
• Nie, ak nulový vodič v krabici je. Potom modul bypass nepotrebuje.

Hlavné vlastnosti

• Rieši nestabilnú prevádzku pri záťaži menšej než 20 W pri 240 V AC
• Kompatibilný so Shelly 1L a Shelly Dimmer 2
• Pracovné napätie 230 V AC
• Vlastná spotreba menšia než 4 W
• Rozmery 39 x 23 x 13 mm bez vodičov
• Prevádzková teplota -20 až 70 °C
• Plastové puzdro v bielej farbe

Čo produkt dokáže

Moduly pracujúce bez nulového vodiča odoberajú prúd cez pripojenú záťaž. Ak je záťaž príliš malá, typicky pri úsporných LED svietidlách, pretekajúci prúd nestačí a prejaví sa to blikaním, nenabehnutím modulu alebo nestabilným správaním. Bypass sa pripojí paralelne k svietidlu a doplní potrebný odber, takže sa obvod správa ako pri väčšej záťaži.

Inštalácia a použitie

Bypass sa zapája priamo pri svietidle, paralelne k nemu, najčastejšie do inštalačnej krabice alebo do priestoru nad svietidlom. Rozmery 39 x 23 x 13 mm bez vodičov umožnia umiestnenie aj do stiesnených miest. Počas prevádzky sa zahrieva, preto musí mať okolo seba voľný priestor a nesmie byť obalený izoláciou. Inštaláciu smie vykonať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Vybavenie

• Pracovné napätie 230 V AC. Bežná sieť, žiadny zdroj ani transformátor navyše.
• Vlastná spotreba pod 4 W. Bypass síce odoberá prúd zámerne, ale mierne.
• Telo 39 x 23 x 13 mm bez vodičov. Zmestí sa do inštalačnej krabice aj nad svietidlo.
• Prevádzková teplota -20 až 70 °C. Vyšší strop než pri bypasse pre stmievač, ktorý končí na 40 °C.
• Vlhkosť 30 až 70 % RH a nadmorská výška do 2000 m. Bežné vnútorné podmienky.
• Biele plastové puzdro. Farba je zároveň rozlišovacím znakom, súrodenci sú tyrkysový a limetkový.

Čo si ešte pripraviť

• Istotu, že problém je naozaj v malej záťaži. Blikanie vo vypnutom stave a nenabehnutie modulu sú typické príznaky, ale nie jediné možné.
• Miesto pri svietidle. Bypass sa zapája paralelne k záťaži, teda tam, kde svieti, nie k modulu vo vypínači.
• Voľný priestor okolo bypassu. Počas prevádzky sa zahrieva a nesmie byť obalený izoláciou ani zatlačený do minerálnej vlny.
• Elektrikára. Ide o zásah do obvodu 230 V, patrí osobe s kvalifikáciou.
• Overenie, ktorý bypass k vášmu zariadeniu patrí. Tento kus je vedený ku Shelly 1L a Dimmer 2, novšie rady majú vlastné verzie.
• Vnútorné prostredie do 2000 m nad morom. Iné podmienky výrobca neuvádza.

Kde nájde využitie

• LED svietidlá s malým príkonom ovládané modulom bez nulového vodiča
• Blikajúce svietidlo vo vypnutom stave
• Modul Shelly 1L, ktorý nenaskočí pre malú záťaž
• Stmievaný okruh so Shelly Dimmer 2 a nízkym príkonom

Dôležité pred nákupom

• Bypass sám o sebe nič nespína ani nemeria, je to iba doplnok k modulu
• Kompatibilný je so Shelly 1L a Shelly Dimmer 2
• Má zmysel iba pri zapojení bez nulového vodiča, tam kde je nulový vodič k dispozícii, nie je potrebný
• Používa sa pri záťaži menšej než 20 W pri 240 V AC
• Zapája sa paralelne k svietidlu, nie do série
• Pri prevádzke sa zahrieva, potrebuje voľný priestor a nesmie byť obalený izoláciou
• Prevádzková teplota je -20 až 70 °C a vlhkosť 30 až 70 %

Parametre a použitie

Bypass nemá žiadne nastavenie ani obsluhu, celá jeho charakteristika sa vojde do niekoľkých hodnôt.

Karta výrobcu pri tomto kuse neuvádza hmotnosť, prierez ani dĺžku vodičov. Tie hodnoty patria novším bypassom a na tento sa neprenášajú.

Časté otázky

Kedy Bypass potrebujem?
Keď modul pracuje bez nulového vodiča a spínaná záťaž je menšia než 20 W pri 240 V AC.

Kam sa zapája?
Paralelne k svietidlu, teda priamo pri ňom, nie k modulu.

Pomôže aj pri module s nulovým vodičom?
Nie. Tam problém s malým odberom nevzniká a Bypass nie je potrebný.

Koľko ich potrebujem?
Jeden na každý problémový okruh.

Ktorý bypass patrí ku ktorému zariadeniu

Bypassy Shelly vyzerajú takmer rovnako a líšia sa farbou puzdra. Práve farba je najrýchlejší spôsob, ako ich v krabici rozoznať.

⛔ Nie sú zameniteľné a nie je to len otázka farby. Limetkový kus má napríklad o tridsať stupňov nižší teplotný strop než zvyšné dva.
