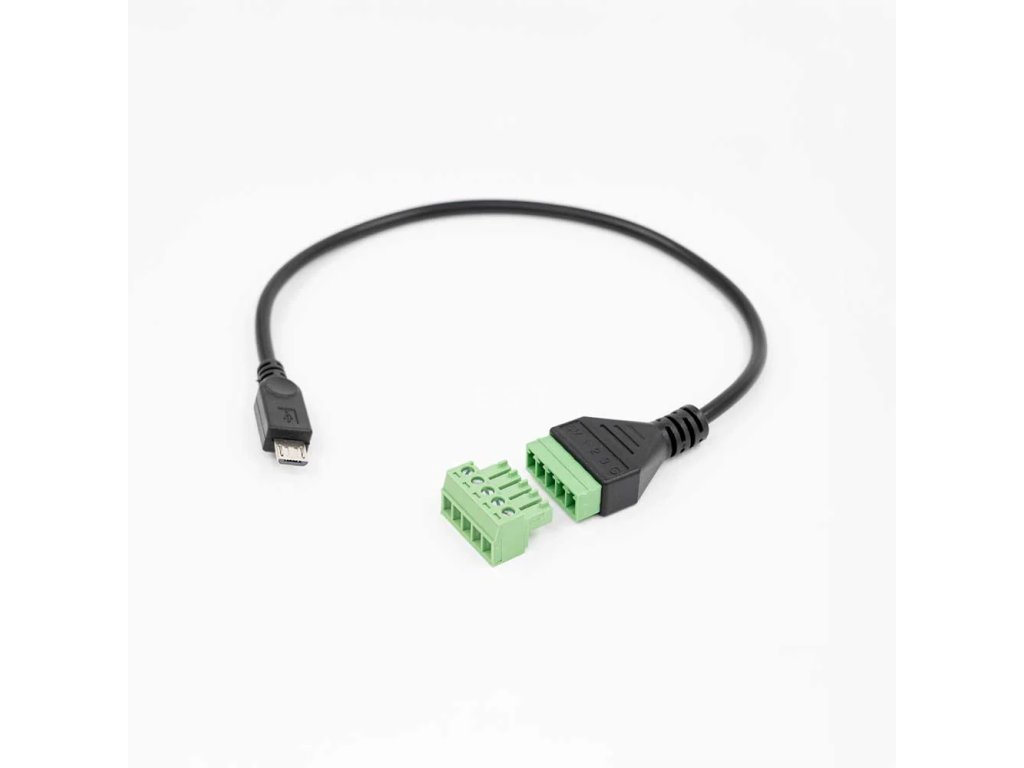

SHELLY 5-TERMINAL Add-On Svorkovnica k The Pill by Shelly pre snímače a logické vstupy alebo výstupy, čierna

Podrobný popis

The Pill by Shelly má svoje možnosti schované vnútri. 5-Terminal Add-on ich vyvedie na päť svoriek, takže sa k nemu dá pripojiť teplotný snímač, digitálny vstup alebo výstup a analógový signál. Je to univerzálny doplnok, ktorý sprístupní hardvérové možnosti The Pill.

Je to pre vás?

• Áno, ak máte The Pill a chcete k nemu pripojiť teplotný snímač DS18B20 alebo DHT22.
• Áno, ak potrebujete digitálny vstup alebo výstup s logikou 3,3 V.
• Áno, ak chcete čítať analógový signál v rozsahu 0 až 2,5 V.
• Áno, ak plánujete k The Pill pripojiť Analog 0-30V Add-on. Ten sa pripája práve cez tento kus, takže ho budete potrebovať tak či tak.
• Nie, ak chcete merať napätie vyššie než 2,5 V, napríklad batériu do 30 V. Na to je Analog 0-30V Add-on.
• Nie, ak hľadáte samostatný modul. Je to príslušenstvo k The Pill by Shelly a bez neho funkciu nemá.

Hlavné vlastnosti

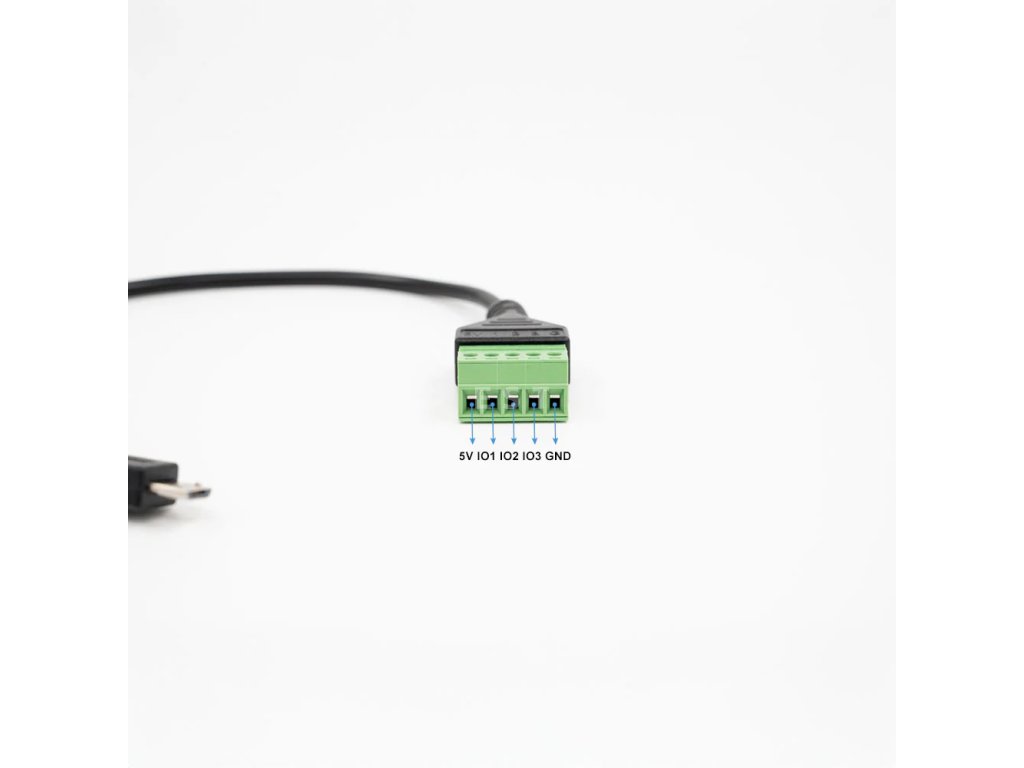

• päť svoriek, 5V, IO1, IO2, IO3 a GND
• svorka IO1 pre senzory DS18B20 a DHT22
• analógový vstup 0 až 2,5 V na svorke IO1
• svorky IO2 a IO3 ako digitálny vstup alebo výstup, logika 3,3 V
• svorka 5V ako napájanie senzora alebo napájanie pre The Pill

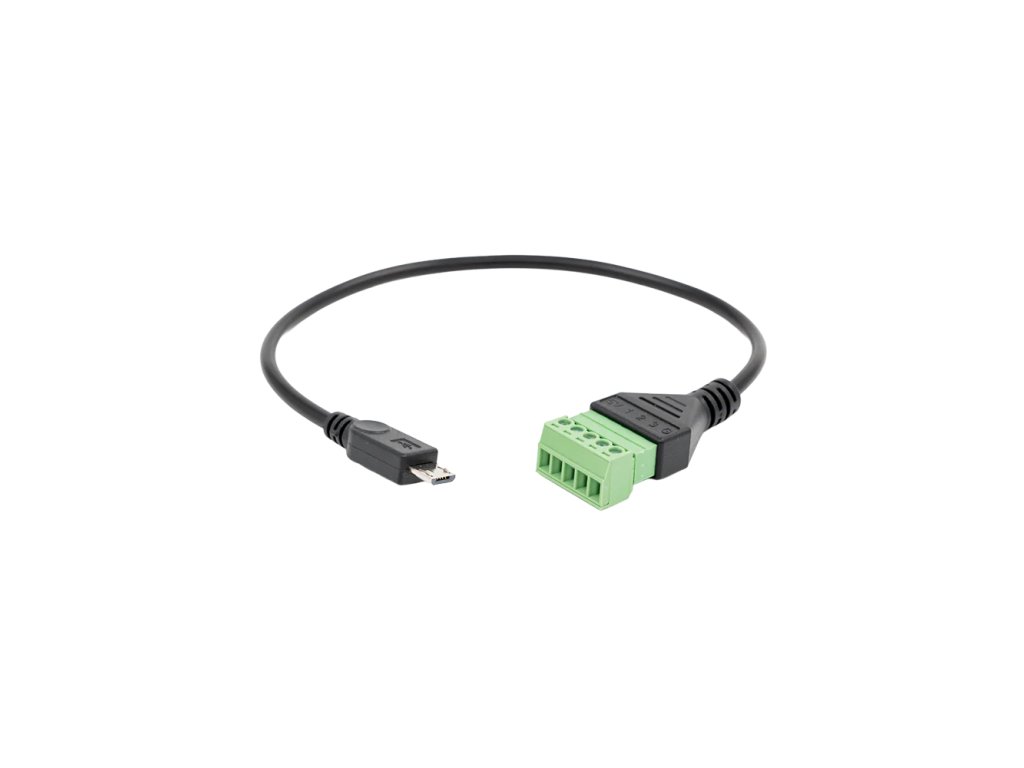

• kábel dlhý 24 cm, čierne vyhotovenie
• rozmery 44 x 23 x 10 mm, hmotnosť 23 g
• pracovná teplota 0 až 40 °C, vlhkosť 30 až 70 % RH

Čo produkt dokáže

Podstatný je rozdiel medzi svorkami:

• IO1 vie najviac, nastaví sa na teplotný senzor DS18B20 alebo DHT22, na analógový vstup 0 až 2,5 V, alebo na digitálny vstup či výstup
• IO2 pracuje iba digitálne, ako vstup alebo výstup s logikou 3,3 V
• IO3 rovnako ako IO2, teda iba digitálne
• 5V funguje v oboch smeroch, buď z nej napájate pripojený senzor, alebo naopak cez ňu napájate The Pill
• GND tvorí spoločný referenčný potenciál 0 V

Ovládanie a komunikácia

Adaptér prepája pripojené senzory, vstupy a výstupy s The Pill, a to cez konektor rozhrania Add-on. Vďaka nemu je The Pill pripravený pracovať s digitálnymi vstupmi a výstupmi s logikou 3,3 V, s analógovým signálom do 2,5 V aj s teplotnými senzormi DS18B20 a DHT22.

Inštalácia a použitie

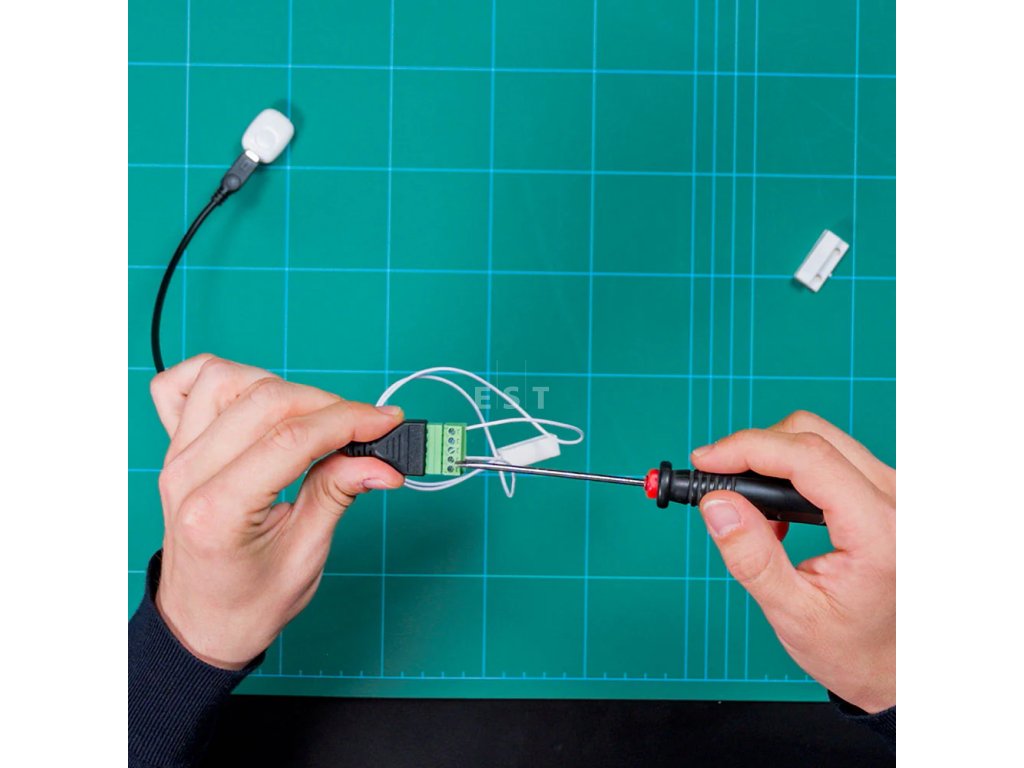

Adaptér sa zapojí do rozhrania Add-on na The Pill a vodiče sa pripoja k príslušným svorkám. Kábel má 24 cm, takže je priestor umiestniť svorkovnicu o kus ďalej od samotného modulu. Adaptér meria 44 x 23 x 10 mm a váži 23 g. Pri rozvrhnutí počítajte s tým, že senzor a analógový signál patria výhradne na IO1. Pracovná teplota je 0 až 40 °C, pre skladovanie platí rozsah -20 až 40 °C.

Vybavenie

• Päť svoriek na jednom mieste. 5V, IO1, IO2, IO3 a GND, teda napájanie, tri vstupno-výstupné body a spoločná zem.
• Svorka IO1 ako univerzálna. Jediná zvláda teplotný senzor, analógový signál aj digitálny vstup či výstup.
• Podpora senzorov DS18B20 a DHT22. Dva najbežnejšie teplotné snímače sa pripoja bez prevodníka.
• Obojsmerná svorka 5V. Buď z nej napájate pripojený senzor, alebo cez ňu naopak napájate samotný The Pill.

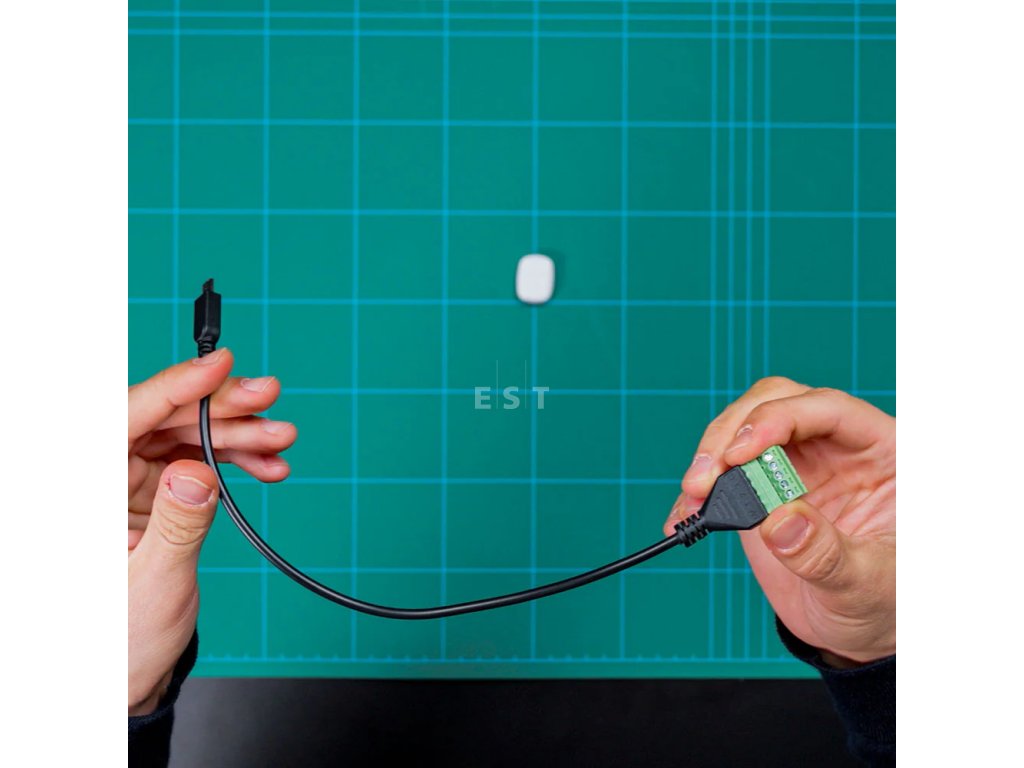

• Kábel dlhý 24 cm. Svorkovnica môže byť kus od modulu, nemusí ležať priamo pri ňom.
• Cesta k modulu Analog 0-30V Add-on. Ten sa k The Pill pripája práve cez tento diel.

Čo si ešte pripraviť

• Samotný The Pill by Shelly. Adaptér je príslušenstvo, bez neho nemá k čomu sa pripojiť.
• Teplotný snímač DS18B20 alebo DHT22, ak chcete merať teplotu. V balení nie je.
• Rozvahu, čo pôjde na IO1. Senzor aj analógový signál patria výhradne tam a obsadia jedinú univerzálnu svorku.
• Zdroj signálu v rozsahu 0 až 2,5 V pre analógový vstup. Na vyššie napätie treba Analog 0-30V Add-on.
• Miesto na kábel 24 cm a telo 44 x 23 x 10 mm.
• Vnútorné suché miesto s teplotou 0 až 40 °C a vlhkosťou 30 až 70 % RH.

Kde nájde využitie

• meranie teploty snímačom DS18B20 alebo DHT22
• čítanie stavu zapnuté alebo vypnuté cez digitálny vstup
• analógový signál v rozsahu 0 až 2,5 V
• napájanie drobného senzora z 5 V
• rozšírenie The Pill o modul Analog 0-30V Add-on

Dôležité pred nákupom

• Senzory a analógový signál patria len na svorku IO1. Svorky IO2 a IO3 sú iba digitálne.
• Analógový vstup má rozsah 0 až 2,5 V. Na vyššie napätie je určený Analog 0-30V Add-on.
• Adaptér je príslušenstvo k The Pill by Shelly, pripája sa k jeho rozhraniu Add-on.
• Kábel má 24 cm, s tým počítajte pri umiestnení.
• Pracovná teplota je 0 až 40 °C, skladovacia -20 až 40 °C.

Pripojovacie svorky

Svorky nie sú rovnocenné. Toto je najdôležitejšia tabuľka celej karty, pretože podľa nej sa rozvrhne celé zapojenie.

Adaptér sa zapája do rozhrania Add-on na The Pill. Kábel má 24 cm, telo meria 44 x 23 x 10 mm a váži 23 g.

Časté otázky

Na ktorú svorku patrí teplotný snímač?
Na IO1. Len tá sa dá nastaviť pre DS18B20 a DHT22.

Zmeriam tým napätie batérie 12 V?
Priamo nie, analógový vstup má rozsah 0 až 2,5 V. Na vyššie napätie slúži Analog 0-30V Add-on, ktorý sa k The Pill pripája cez tento adaptér.

Podporujú IO2 a IO3 aj analógový vstup?
Nie, sú určené len pre digitálny vstup alebo výstup.

Môžem z adaptéra napájať senzor?
Áno, na to je svorka 5V spolu s GND. Tá istá dvojica vie napájať aj The Pill.

Aký dlhý je kábel?
Meria 24 cm.

Ktorý doplnok k The Pill potrebujete

Doplnky sa nevylučujú, naopak. Analógový modul sa k The Pill pripája práve cez tento adaptér.

Ak plánujete Analog 0-30V Add-on, budete tento adaptér potrebovať tak či tak. Nie je to alternatíva, je to medzičlánok.
