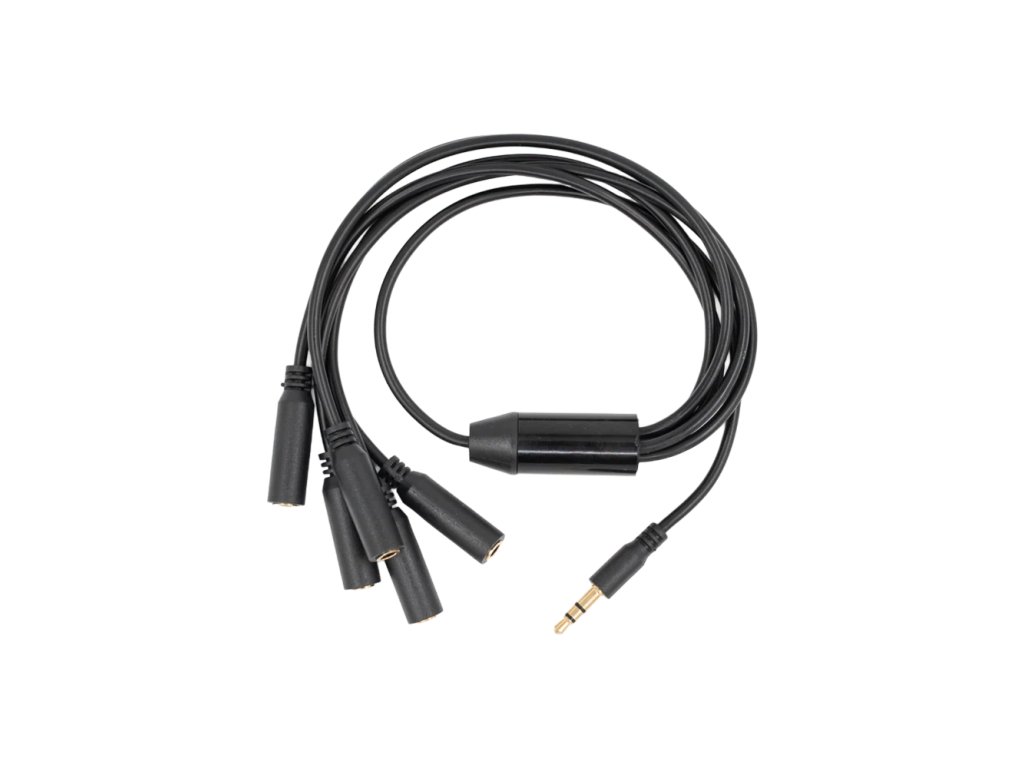

SHELLY Splitter 1 to 5 Rozbočovací kábel 3,5 mm jack pre päť snímačov DS18B20 k The Pill by Shelly, čierna

Podrobný popis

Tento kábel rozširuje káblový adaptér The Pill by Shelly s konektorom 3,5 mm jack na pripojenie až piatich snímačov DS18B20. Do zariadenia sa zapojí jediná zástrčka a na druhej strane kábel ponúkne päť zdierok. Po pripojení piatich snímačov tak môžete sledovať teplotu na piatich miestach.

Je to pre vás?

• Áno, ak už máte The Pill by Shelly a chcete strážiť teplotu na viacerých miestach.
• Áno, ak nechcete kupovať ďalšie zariadenie kvôli ďalším snímačom.
• Áno, ak vám vyhovujú snímače DS18B20 s koncovkou 3,5 mm jack.
• Nie, ak hľadáte samotný snímač alebo predlžovací kábel k jednému snímaču.
• Nie, ak máte snímače DS18B20 s voľnými vodičmi. Tie sa do rozbočovača nezapoja.
• Nie, ak čakáte snímače v dodávke. V balení je len kábel.

Hlavné vlastnosti

• rozbočenie jedného konektora na päť
• na vstupe jack 3,5 mm samec, na výstupoch päť zdierok 3,5 mm
• podporuje až päť snímačov DS18B20 s koncovkou 3,5 mm jack
• vstupná vetva 21 cm, každá z piatich výstupných vetiev takisto 21 cm
• hmotnosť 40 g
• čierne vyhotovenie kábla aj vodičov
• pracovná teplota 0 až 40 °C
• skladovacia teplota -20 až 40 °C

Čo produkt dokáže

Nič nepočíta, nič nevysiela a nepotrebuje vlastné napájanie. Je to pasívny kábel, ktorý rozvetví jeden konektor na päť. Je to rozšírenie vstavaného káblového adaptéra s konektorom 3,5 mm jack na päť rôznych snímačov DS18B20. Celú prácu odvedie zariadenie The Pill by Shelly, kábel len umožní, aby k nemu viedlo viac snímačov naraz.

Ovládanie a komunikácia

Rozbočovač sám nekomunikuje a nič sa v ňom nenastavuje. Snímače DS18B20 hlásia nameranú teplotu po zbernici do The Pill by Shelly a až to zariadenie posiela hodnoty ďalej do siete a do aplikácie Shelly Smart Control. Každý snímač sa v nej objaví s vlastnou hodnotou. Napájanie ani vlastné rozhranie kábel nepotrebuje.

Inštalácia a použitie

Zapojenie má tri kroky:

• zástrčku zasuňte do konektora na zariadení
• snímače zapojte do zdierok na druhom konci
• hodnoty si prečítate v aplikácii Shelly Smart Control

Pripojenie je zásuvné, teda plug and play. Namerané hodnoty sa potom zobrazujú v aplikácii Shelly Smart Control. Rozmyslite si vopred rozmiestnenie snímačov, každá vetva rozbočovača má 21 cm a dĺžku dosahu určuje kábel samotného snímača.

Vybavenie

Na tomto kábli nie je čo nastavovať a práve v tom je jeho hodnota. Je to pasívna rozvetvovka, ktorá z jedného konektora spraví päť, a tým sa z jedného meraného miesta stane päť meraných miest.

• Jedna zástrčka 3,5 mm jack na vstupe, ktorá ide do káblového adaptéra zariadenia

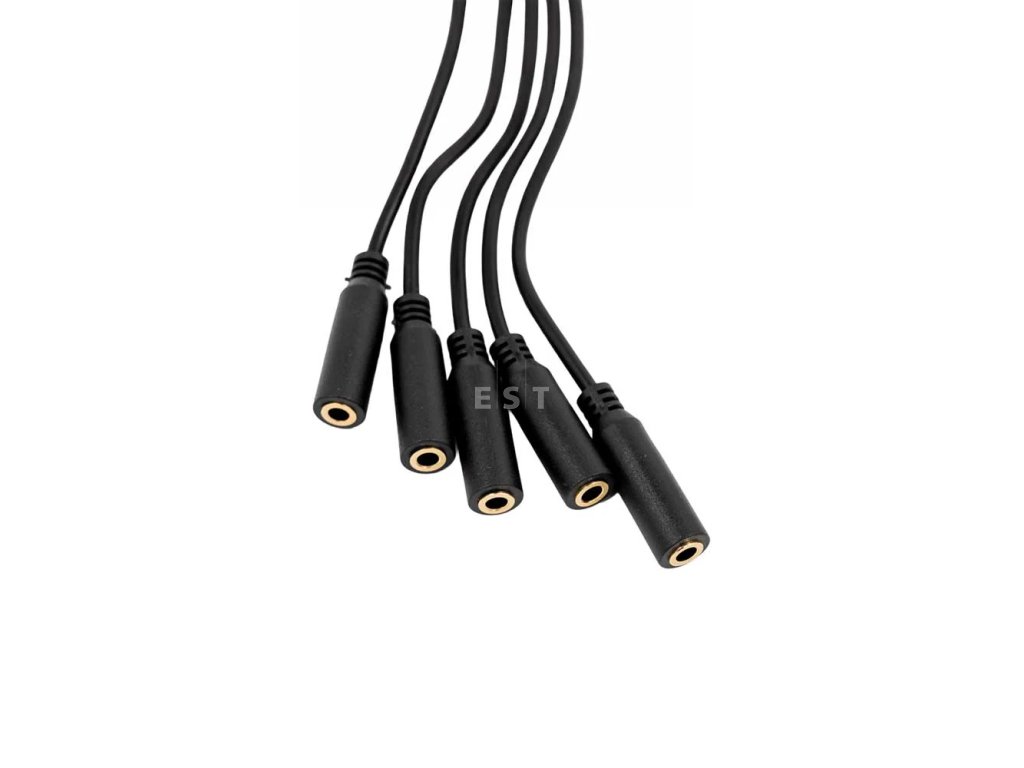

• Päť zdierok 3,5 mm na výstupe, do každej patrí jeden snímač
• Vetvy po 21 cm, rovnako vstupná ako všetkých päť výstupných
• Podpora až piatich snímačov DS18B20 v prevedení s konektorom 3,5 mm jack
• Bez napájania a bez elektroniky. Nič sa v ňom nepočíta a nič sa v ňom nedá pokaziť softvérovo.
• Čierne vyhotovenie plášťa aj vodičov, hmotnosť 40 g

Celé meranie odvedie zariadenie na druhom konci a samotné snímače. Rozbočovač im len otvorí cestu k jednému jedinému vstupu, ktorý by inak stačil na jeden snímač.

Čo si ešte pripraviť

• Snímače DS18B20 s koncovkou 3,5 mm jack. V balení nie sú a musia byť práve v tomto prevedení. Verzia s voľnými vodičmi, ktorá sa zapája do prídavného modulu Shelly, sa do zdierok nezasunie.
• Zariadenie so vstavaným káblovým adaptérom 3,5 mm jack. Rozbočovač ho rozširuje, nenahrádza. Ani ono nie je súčasťou balenia.
• Rozvrh, kam ktorý snímač príde. Vetva rozbočovača má 21 cm a ďalšiu vzdialenosť určuje kábel samotného snímača. Pri piatich meraných miestach sa to oplatí premyslieť skôr, než sa začne ťahať.
• Miesto pre rozvetvenie. V jednom bode sa zíde šesť koncoviek, čo potrebuje viac priestoru než jeden priamy kábel.
• Prostredie do 40 °C. Prevádzková teplota kábla začína na nule, skladovacia ide až na mínus dvadsať. Sú to dve rôzne čísla a nižšie ich nájdete v tabuľke.

Kde nájde využitie

• akváriá a vodné systémy, kde sa stráži viac nádrží
• skleníky s niekoľkými pestovateľskými zónami
• serverovne
• sklady a priestory na uchovávanie potravín

Dôležité pred nákupom

• Snímače DS18B20 nie sú súčasťou dodávky, kupujú sa zvlášť.
• Ani zariadenie The Pill by Shelly súčasťou nie je, rozbočovač sa predáva samostatne.
• Kábel je pasívny. Nemá napájanie, nič nemeria a sám osebe nič nevykazuje.
• Snímače musia mať koncovku 3,5 mm jack, podporované sú DS18B20 s týmto konektorom.
• Pracovný rozsah 0 až 40 °C sa týka samotného kábla, nie prostredia, v ktorom merajú pripojené snímače.
• Pozor pri výbere snímača. V ponuke sú aj verzie DS18B20 s voľnými vodičmi pre Shelly Add-on, tie sa do tohto rozbočovača nezapoja. Potrebujete verziu s konektorom 3,5 mm jack.

Parametre a použitie

Výrobca k tomuto káblu neuvádza materiál plášťa ani krytie. Celá špecifikácia sú konektory, dĺžky, hmotnosť, farba a prostredie.

Časté otázky

Koľko snímačov naň pripojím?
Až päť snímačov DS18B20 s konektorom 3,5 mm jack.

Sú snímače v balení?
Nie sú. Rozbočovač je samostatné príslušenstvo a snímače sa kupujú zvlášť.

Ako ďaleko od zariadenia snímač umiestnim?
Vetvy rozbočovača majú 21 cm. Vzdialenosť ďalej určuje kábel samotného snímača, variant DS18B20 s jackom má kábel dlhý 1 m.

Funguje s iným zariadením Shelly?
Je to príslušenstvo k The Pill by Shelly. Pri iných zariadeniach si zapojenie overte vopred.

Kde uvidím namerané teploty?
V aplikácii Shelly Smart Control, s nameranou hodnotou pre každý snímač.

Prevádzka a skladovanie

Tá dvojica teplôt nie je preklep. Kábel znesie mráz, keď leží v sklade, ale pracovať má až od nuly nahor. Pri meraní v mrazničke alebo vo vonkajšej šachte to znamená, že samotné rozvetvenie má zostať v temperovanom priestore a do chladu ide len snímač na svojom kábli.
