SHELLY SSR Add-On Prídavný modul na spínanie dvoch jednosmerných záťaží do 30 V a 300 mA na kanál k The Pill by Shelly, čierna

Podrobný popis

Vlastné výstupy The Pill by Shelly zostávajú na logickej úrovni 3,3 V, čo je úroveň signálu pre inú elektroniku. SSR Add-on túto hranicu posúva inam. Pridá dva samostatné polovodičové výstupy, každý pre jednosmernú záťaž do 30 V a 300 mA, a keďže sú galvanicky oddelené, spínaný okruh sa s riadiacou časťou nestretáva žiadnym spoločným vodičom.

Je to pre vás?

Rozhoduje o tom veľkosť záťaže a to, aké zariadenie jej dáva povel.

Áno, ak

• The Pill by Shelly už používate a chcete z nej nielen čítať senzory, ale aj spínať
• potrebujete dva okruhy ovládať každý zvlášť
• spínaná záťaž zostane do 30 V jednosmerných a do 300 mA na kanál
• ide o LED indikátory, malé ventilátory, solenoidy alebo ventily
• chcete z automatizácie spustiť vstup iného riadiaceho systému

Nie, zvoľte iný model, ak

• chcete spínať sieťové napätie, na to slúži modul do inštalačnej krabice Shelly 1PM Gen4
• napätie potrebujete merať a nie spínať, na to je Analog 0-30V Add-on
• nemáte The Pill by Shelly, modul sa pripája len k nej

Hlavné vlastnosti

• dva nezávislé polovodičové výstupy LOAD1 a LOAD2
• bezpotenciálový kontakt na oboch kanáloch
• galvanické oddelenie výstupov od riadiacej časti
• najviac 30 V jednosmerných a 300 mA na kanál
• svorka IO3 s logikou 3,3 V, nastaviteľná do roly vstupu aj výstupu
• svorky 5V a GND na napájanie pripojenej periférie
• vlastná spotreba pod 0,6 W
• rozmery 36 x 31 x 11,5 mm, hmotnosť 12 g, čierne puzdro

Čo produkt dokáže

Každý z dvoch kanálov je samostatný spínač a ovláda sa oddelene od toho druhého. Spína v nich polovodičový prvok, nie mechanický kontakt relé. Kanály nesú označenie LOAD1 a LOAD2 a sú bezpotenciálové, každý z nich sa teda do cudzieho jednosmerného obvodu vkladá ako samostatný spínací prvok. Typickou záťažou sú LED indikátory, malé jednosmerné ventilátory, solenoidy a ventily. Druhá obvyklá úloha je jemnejšia, kanál sa použije ako spúšť vstupu iného riadiaceho systému, ktorý má vlastné napájanie. Popri oboch výstupoch zostáva voľná svorka IO3 a tej priradíte rolu digitálneho vstupu, alebo digitálneho výstupu, oboje s logikou 3,3 V.

Ovládanie a komunikácia

Povel na zopnutie prichádza z The Pill by Shelly, s ktorou je modul spojený cez 5-Terminal Add-on. V nastavení The Pill sa v ponuke periférií vyberie režim Solid State Relay Add-on a oba kanály sa potom ovládajú odtiaľ, každý samostatne. Digitálny vstup alebo výstup na svorke IO3 sa s týmto režimom dá kombinovať a nastavuje sa nezávisle od neho. Bezdrôtové spojenie, časové plány, skriptovanie aj ďalšie integrácie zabezpečuje The Pill, modul sa stará o samotné spínanie.

Inštalácia a použitie

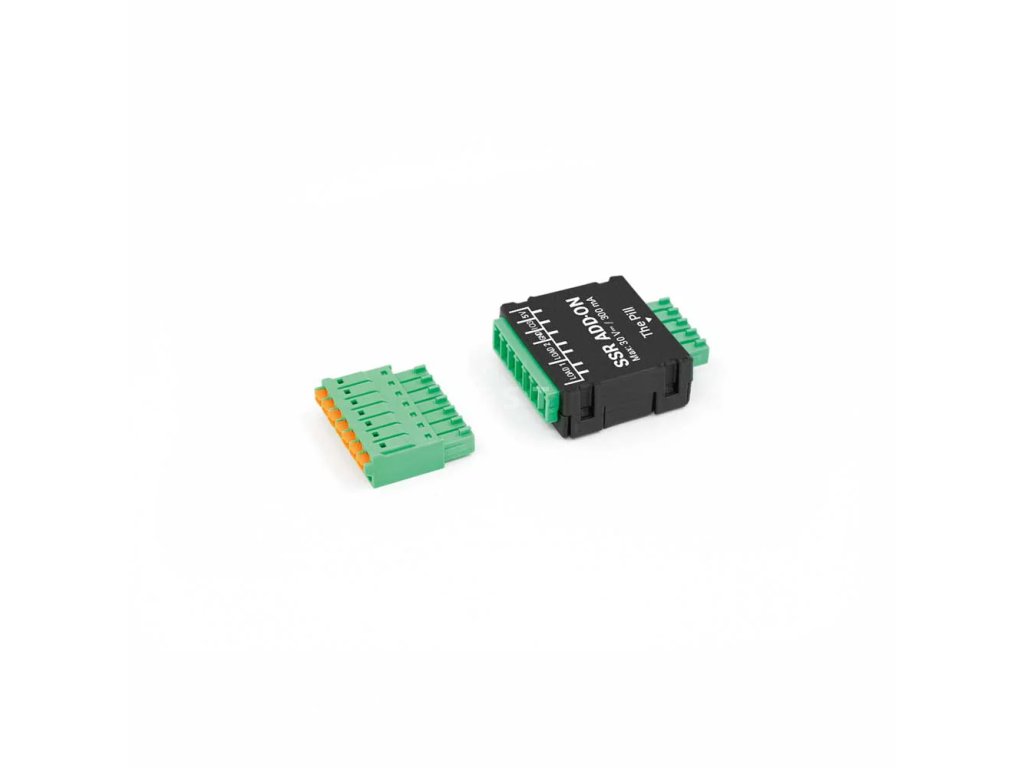

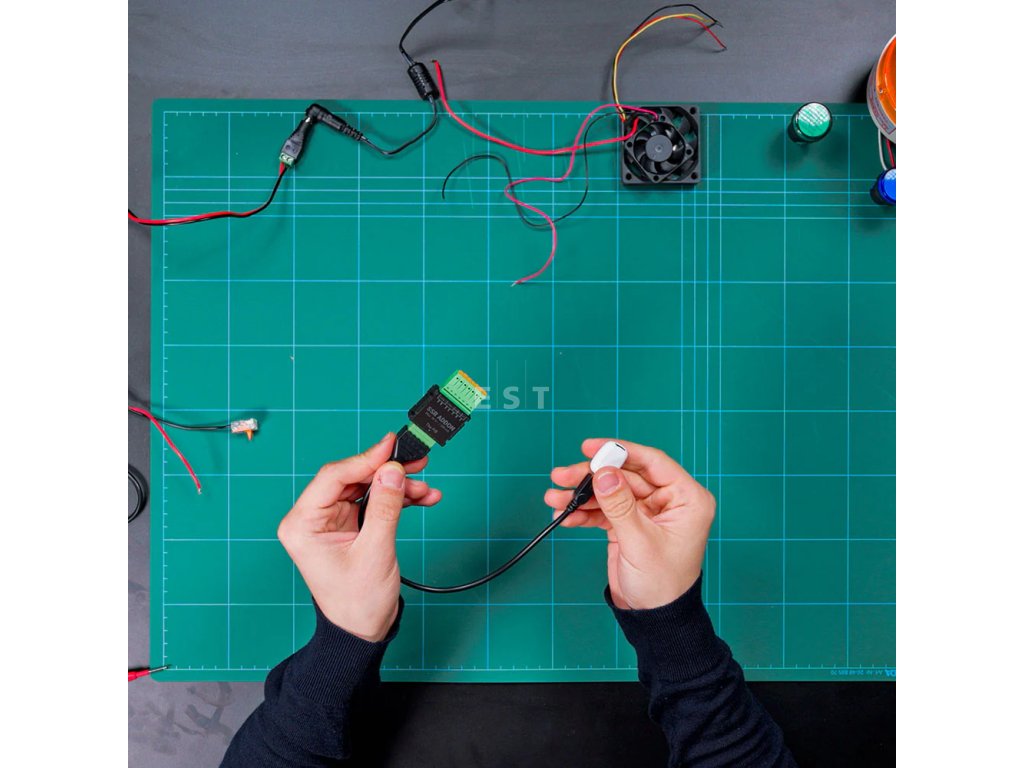

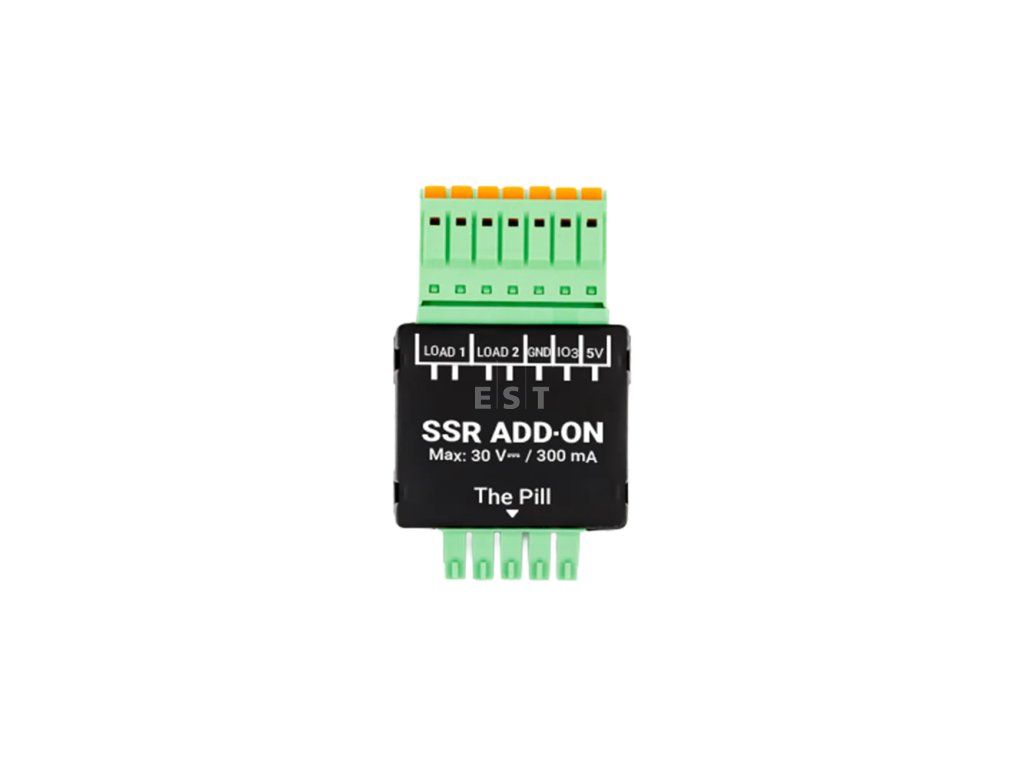

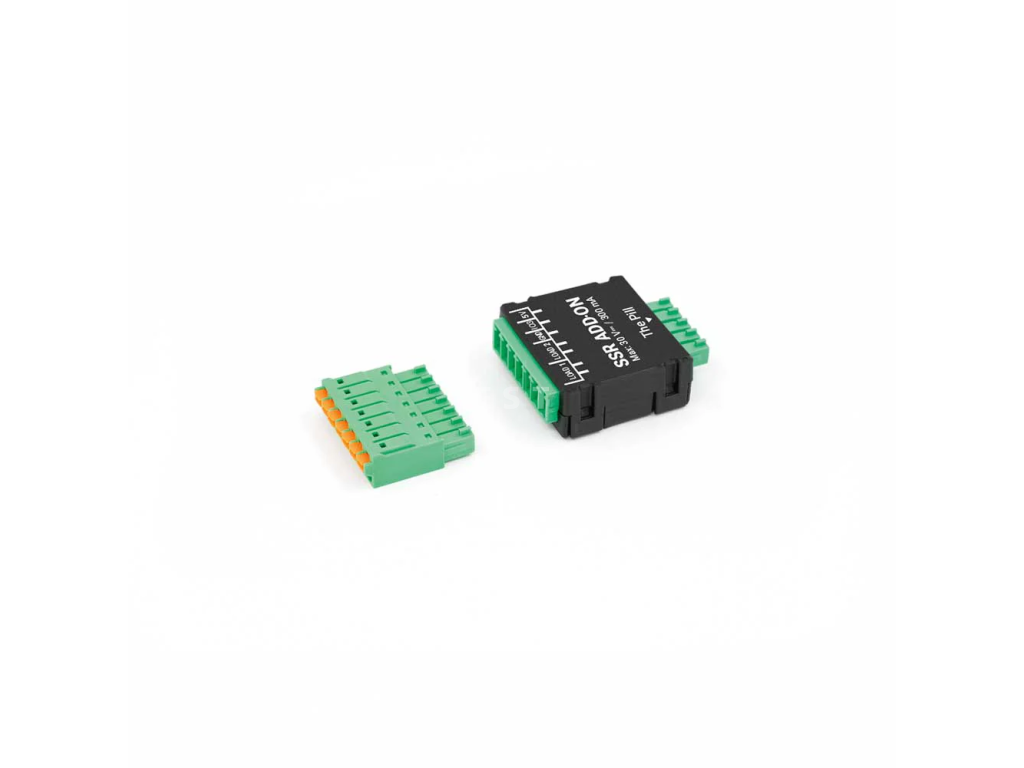

Zostava má tri diely. The Pill sa napája z USB-C zdroja 5 V, na ňu sa pripojí 5-Terminal Add-on, ktorého kábel meria 24 cm, a naň sa nasadí SSR Add-on. Na module je päť označených pozícií. LOAD1 a LOAD2 sú spínané výstupy, GND je vzťažná zem pre pripojenú perifériu alebo pre napájanie, IO3 je voliteľný digitálny vstup alebo výstup a svorka 5V napája pripojenú perifériu, prípadne slúži ako napájanie 5 V pre The Pill. Pred každou zmenou zapojenia add-onu aj periférií odpojte napájanie. Prevádzkový rozsah modulu siaha od 0 do 40 °C, pre skladovanie platí -20 až 40 °C. Relatívna vlhkosť má zostať medzi 30 a 70 % RH a nadmorská výška do 2000 m. Celá zostava patrí do suchého vnútorného prostredia.

Vybavenie

Polovodičové relé nemá kontakty, ktoré by sa opálili, a nerobí pri spínaní hluk. Tento doplnok ich má dve a každé je galvanicky oddelené, takže spínaný okruh nemá s riadiacim nič spoločné okrem povelu.

• Dva nezávislé výstupy LOAD1 a LOAD2, každý do 30 V jednosmerných a 300 mA
• Bezpotenciálové polovodičové kontakty, teda žiadne mechanické relé a žiadne cvakanie
• Galvanické oddelenie spínaných okruhov
• Jeden nastaviteľný vstup alebo výstup IO3 na logickej úrovni 3,3 V, ktorý sa dá použiť oboma spôsobmi
• Svorky 5V a GND, cez ktoré modul napája pripojenú perifériu, prípadne slúžia ako napájanie pre The Pill
• Vlastná spotreba pod 0,6 W a rozmery 36 x 31 x 11,5 mm pri hmotnosti 12 g

Je to čisto jednosmerná záležitosť. Výrobca uvádza maximálne spínané napätie 30 V jednosmerných a maximálny spínaný prúd 300 mA, sieťové napätie tento doplnok nespína a ani na to nie je určený.

Čo si ešte pripraviť

• Doplnok 5-Terminal Add-on. Výrobca ho uvádza ako podmienku, cez neho sa modul spája so zariadením The Pill. Bez neho spojenie nevznikne a v balení nie je.
• Jednosmerné okruhy do 30 V a 300 mA na kanál. Väčšia záťaž patrí za stýkač alebo za výkonové relé, ktoré tento modul ovláda.
• Zdroj pre spínaný okruh. Výstupy sú bezpotenciálové, teda samy napätie nedodávajú, len obvod uzatvárajú.
• Rozhodnutie, na čo bude slúžiť IO3. Je to jeden vývod na logickej úrovni 3,3 V a nastavuje sa buď ako vstup, alebo ako výstup, nie oboje naraz.
• Miesto v temperovanom priestore. Pracovná teplota začína na nule, skladovacia ide až na mínus dvadsať. Sú to dve rôzne čísla.

Kde nájde využitie

• LED indikátory a signálky v jednosmernom okruhu
• malé jednosmerné ventilátory
• solenoidy a ventily v medziach 30 V a 300 mA
• spustenie vstupu externého riadiaceho systému z automatizácie
• zapojenia, kde treba spínaný okruh galvanicky oddeliť od riadiacej elektroniky

Dôležité pred nákupom

• Bez 5-Terminal Add-onu sa modul k The Pill nepripojí. Počítajte s ním ako s druhou položkou nákupu.
• Modul je príslušenstvo pre The Pill by Shelly a pripája sa výhradne k nej. Pred nákupom overte, že toto zariadenie máte.
• Kanály spínajú jednosmerné napätie do 30 V a prúd do 300 mA. Na svorky LOAD sieťové napätie nepatrí.
• Záťaž, ktorá tieto medze prekračuje, sa pripojiť nesmie.
• Pripájajte iba oficiálne podporované príslušenstvo a držte sa jeho medzných napätí.
• Medze 30 V a 300 mA platia pre každý kanál zvlášť, nie pre modul dohromady.
• Výstupy spínajú polovodičovým prvkom, nie mechanickým kontaktom relé.
• Pri indukčných záťažiach, ako sú solenoidy a ventily, odporúčame overiť odber v celom priebehu spínania, aby záťaž zostala v medziach 30 V a 300 mA.
• Modul pracuje od 0 °C, a to je zároveň najnižšia pracovná teplota celej zostavy.
• Pred zásahom do zapojenia add-onu alebo periférií musí byť napájanie odpojené.

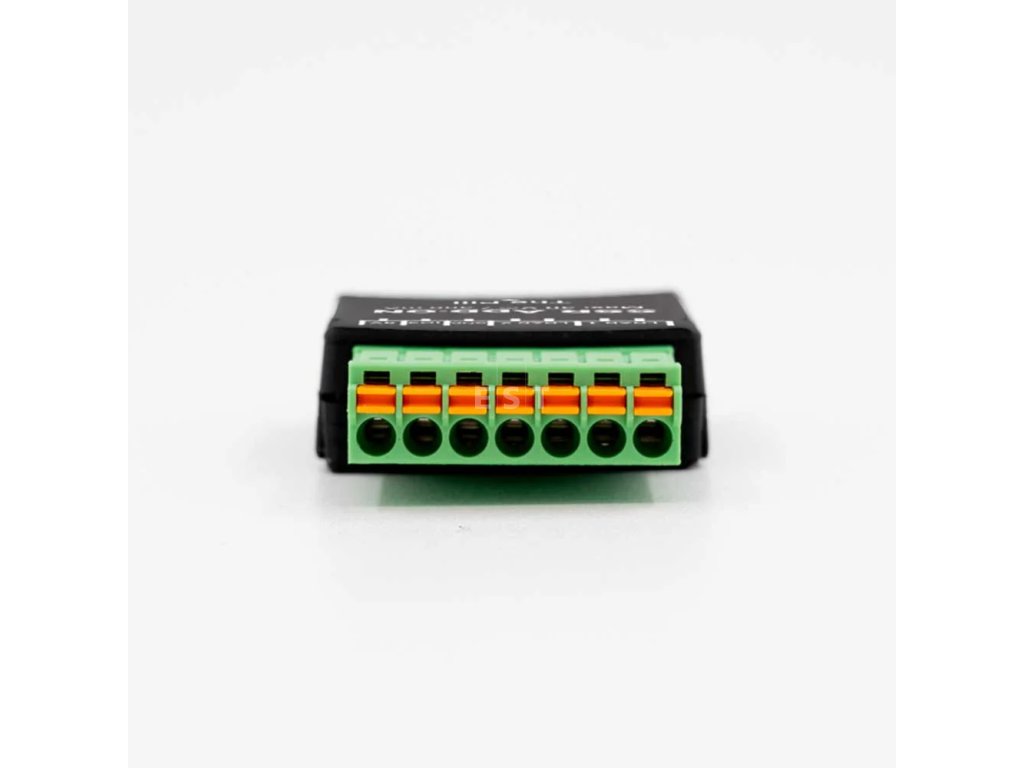

Pripojovacie svorky

Výstupy sú bezpotenciálové. Znamená to, že modul obvod len uzavrie alebo rozpojí, ale napätie doň nedodá. Zdroj spínaného okruhu si teda treba priviesť vlastný.

Časté otázky

Stačí kúpiť len SSR Add-on?
Nestačí. Potrebujete k nemu The Pill by Shelly a 5-Terminal Add-on, ktorým sa obe časti prepoja.

Prečo nespínam priamo z The Pill?
Výstupy The Pill dávajú logickú úroveň 3,3 V, teda signál pre inú elektroniku. SSR Add-on ponúkne bezpotenciálový výstup na 30 V a 300 mA.

Zopnem ním žiarovku na 230 V?
Nezopnete. Kanály počítajú s jednosmerným napätím, ktorého horná medza je 30 V.

Sú oba kanály naozaj nezávislé?
Áno. LOAD1 a LOAD2 sa ovládajú oddelene a každý má vlastnú medzu 30 V a 300 mA.

Čo znamená galvanické oddelenie?
Medzi spínaným obvodom a riadiacou časťou nie je priame vodivé spojenie.

Načo je svorka IO3?
Prepnete ju do roly digitálneho vstupu, alebo digitálneho výstupu s logikou 3,3 V.

Napája modul pripojenú perifériu?
Áno, slúžia na to svorky 5V a GND.

SSR Add-on alebo Analog 0-30V Add-on?

Obe príslušenstvá sa k The Pill pripájajú cez 5-Terminal Add-on a líšia sa úlohou, ktorú v zostave zastanú.

• Hlavná úloha: SSR Add-on jednosmernú záťaž spína, Analog 0-30V Add-on napätie a analógové senzory meria
• Svorky pre hlavnú úlohu: SSR Add-on má LOAD1 a LOAD2, Analog 0-30V Add-on má AN
• Rozsah: SSR Add-on 30 V a 300 mA na kanál, Analog 0-30V Add-on 0 až 30 V
• Digitálny vstup alebo výstup: SSR Add-on ponúka IO3, Analog 0-30V Add-on ponúka IO2 a IO3
• Rozmery a hmotnosť: SSR Add-on 36 x 31 x 11,5 mm a 12 g, Analog 0-30V Add-on 36,5 x 26,5 x 11,5 mm a 8 g

SSR Add-on zvoľte, ak chcete jednosmernú záťaž zapínať a vypínať. Analog 0-30V Add-on zvoľte, ak chcete napätie sledovať.

Prevádzka a skladovanie

Rozdiel medzi pracovnou a skladovacou teplotou stojí za pozornosť pri nevykurovaných priestoroch. Modul mráz v sklade prežije, ale pracovať má až od nuly nahor.
