SHELLY teplotný senzor DS18B20, 3,5 mm jack, kábel 1 m pre The Pill by SHELLY

Podrobný popis

Väčšina inteligentných zariadení meria teplotu vzduchu tam, kde sama visí. Keď však potrebujete poznať teplotu vody v bojleri, v akváriu alebo teplotu na výstupe z kúrenia, potrebujete sondu, ktorú sa dá dať priamo do meraného miesta. SHELLY DS18B20 je práve taká sonda. Digitálne čidlo v nerezovom puzdre na metrovom kábli s konektorom jack 3,5 mm.

Je to pre vás?

• Áno, ak potrebujete merať inde, než kde visí vaše zariadenie. Meter kábla dostane sondu do potrubia, do nádrže alebo za izoláciu.
• Áno, ak má sonda prísť do kvapaliny alebo do vlhka. Výrobca sondu určuje na meranie prostredia aj kvapalín a puzdro je z nehrdzavejúcej ocele.
• Áno, ak meriate mimo bežného izbového rozsahu. Merací rozsah čipu DS18B20 je -55 až 125 °C.
• Áno, ak potrebujete viac meracích bodov. Na Shelly Plus Add-on sa dá pripojiť až päť týchto sond.
• Nie, ak vaše zariadenie nemá vstup pre túto sondu. Skontrolujte, či má konektor jack 3,5 mm pre čidlo alebo svorky pre 1-Wire.
• Nie, ak chcete merať vlhkosť. Táto sonda meria iba teplotu.
• Nie, ak potrebujete presnosť lepšiu než pol stupňa. Presnosť čipu DS18B20 je ±0,5 °C.

Hlavné vlastnosti

• digitálne rozhranie 1-Wire
• pracovná teplota -55 až 125 °C
• presnosť ±0,5 °C
• rozlíšenie 9 až 12 bitov
• čas prevodu pod 750 ms
• krytie IP68
• napájanie 3,0 až 5,5 V pri odbere 1 mA
• puzdro z nehrdzavejúcej ocele, čierny kábel dlhý 1 m
• konektor jack 3,5 mm

Čo produkt dokáže

Sonda je digitálna, takže neposiela napätie, ktoré by sa muselo prepočítavať, ale rovno hodnotu teploty. Komunikuje po zbernici 1-Wire, na ktorej má každé čidlo vlastnú adresu. Preto sa dá na jeden vstup zavesiť viac sond a zariadenie ich od seba rozlíši.

Rozlíšenie je nastaviteľné od deviatich do dvanástich bitov. Nižšie rozlíšenie znamená hrubší krok, ale rýchlejší odčet, vyššie rozlíšenie jemnejší krok za cenu dlhšieho prevodu. Celý prevod trvá menej než 750 milisekúnd, čo je na meranie teploty dosť rýchle.

Napájanie si sonda berie priamo zo zariadenia, ku ktorému je pripojená. Stačí jej 3,0 až 5,5 V a odber jedného miliampéra, takže nepotrebuje vlastný zdroj a pri zariadeniach na batérie výrazne neskracuje výdrž.

Presnosť udáva výrobca ako ±0,5 °C. Na kúrenie, bojler, akvárium alebo sledovanie teploty v miestnosti to bohato stačí. Na laboratórne meranie ani na fakturačné meranie tepla sonda určená nie je.

Inštalácia a použitie

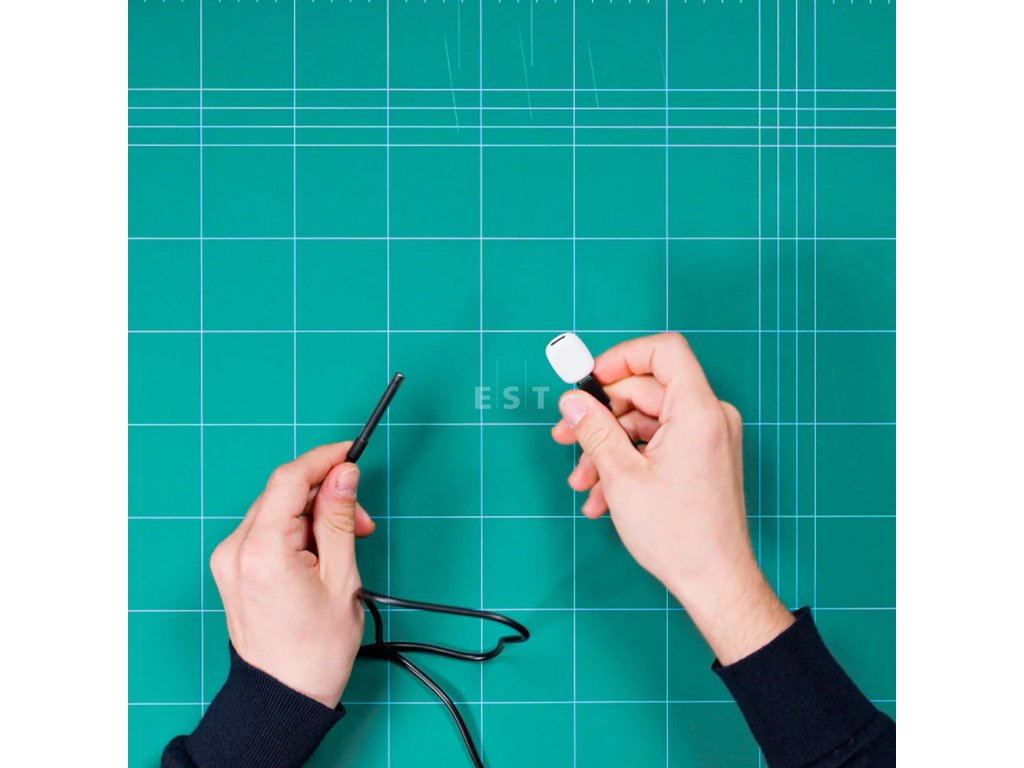

Sonda sa zapája konektorom jack 3,5 mm do vstupu určeného pre čidlo. Konektor sa zasunie až na doraz, inak spojenie nemusí byť spoľahlivé. Výrobca ako príklad uvádza káblový adaptér The Pill by Shelly.

Kábel má tri vodiče. Červený je napájanie, žltý je dátový a čierny je zem. Toto rozdelenie je dôležité tam, kde sa sonda pripája na svorky, nie cez jack.

Puzdro z nehrdzavejúcej ocele a krytie IP68 dovoľujú sondu ponoriť. Pri vedení kábla nechajte pri sonde malú rezervu, aby sa ťah neprenášal na miesto, kde kábel vstupuje do puzdra.

Vybavenie

Celá sonda je jeden nerezový valček na konci kábla. Nič sa na nej nenastavuje a nič sa k nej nedokupuje, jej hodnota je v tom, kam sa dá dostať.

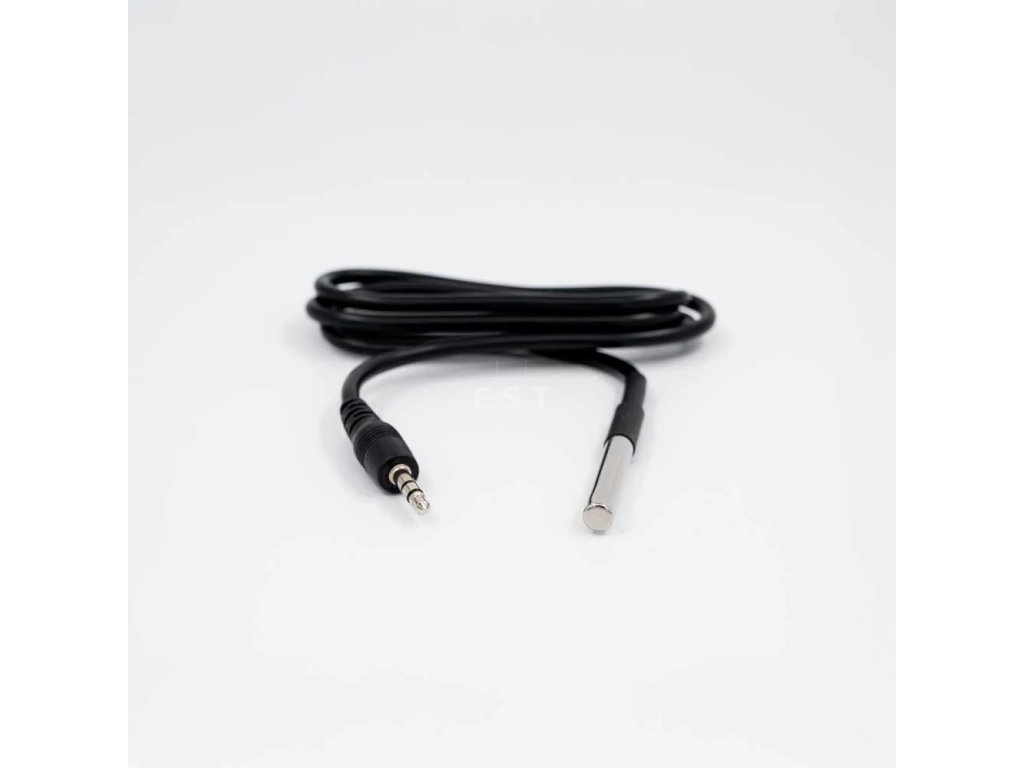

• Puzdro z nehrdzavejúcej ocele, dlhé 50 mm a hrubé 6 mm
• Kábel dlhý jeden meter v čiernom vyhotovení
• Konektor jack 3,5 mm na druhom konci
• Hmotnosť 25 g, takže sonda nezaťaží ani tenkú trubku, na ktorú je pripevnená
• Určená na meranie prostredia aj kvapalín, tak ju popisuje výrobca

Šesť milimetrov priemeru je číslo, ktoré stojí za pozornosť pri plánovaní. Je to rozmer bežnej jímky aj bežného otvoru v izolácii, takže sonda sa zvyčajne dostane tam, kam treba, bez toho aby sa niečo rozoberalo.

Čo si ešte pripraviť

• Zariadenie so vstupom jack 3,5 mm pre čidlo. Sonda je príslušenstvo, sama nič nehlási. Skontrolujte si vopred, či cieľové zariadenie taký vstup má.
• Trasu pre meter kábla. Je to pevná dĺžka a nepredlžuje sa. Vzdialenosť medzi zariadením a meraným miestom musí do nej vyjsť.
• Spôsob uchytenia sondy. Puzdro má 6 mm a je hladké, takže v jímke, v objímke alebo pod izoláciou drží len vtedy, keď sa upevní. Sťahovacia páska alebo teplovodivá pasta sa hodí mať poruke.
• Rozhodnutie, kde presne sa meria. Pri vode je rozdiel medzi meraním na povrchu potrubia a meraním v jímke niekoľko stupňov a odstrániť sa to neskôr nedá.
• Prehľad o tom, čo sonda nemeria. Je to výhradne teplota, vlhkosť ani tlak nie.

Kde nájde využitie

• Bojler a zásobník teplej vody. Meranie skutočnej teploty vody, nie teploty plášťa.
• Kúrenie. Teplota na výstupe kotla alebo na vratnej vetve.

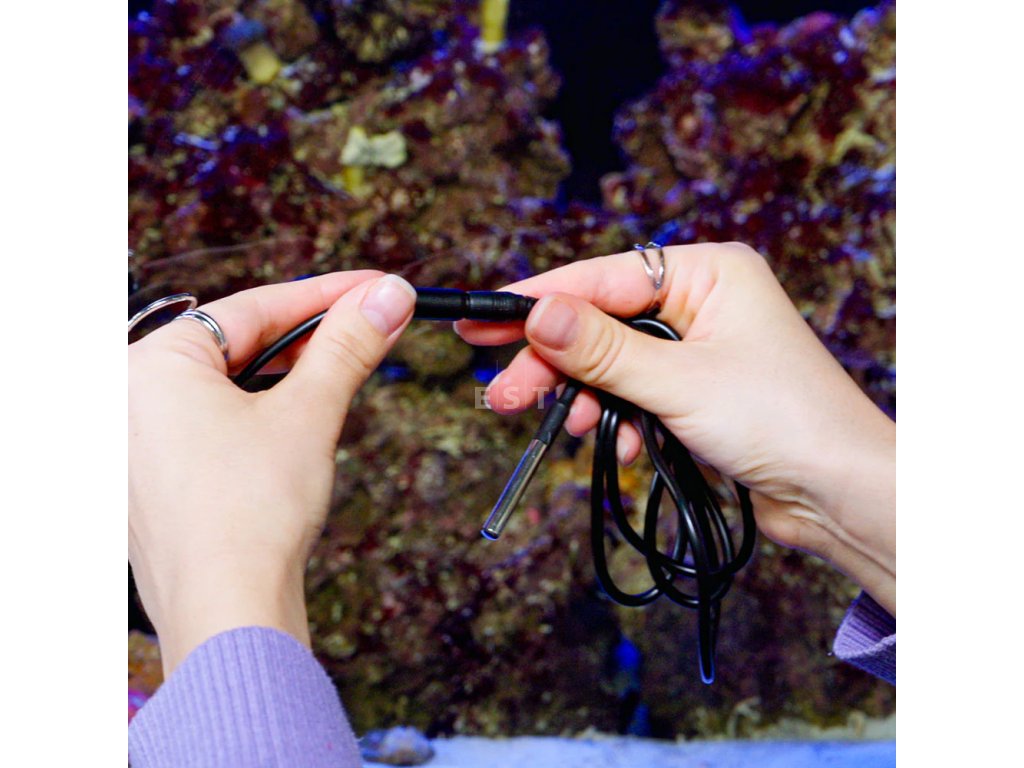

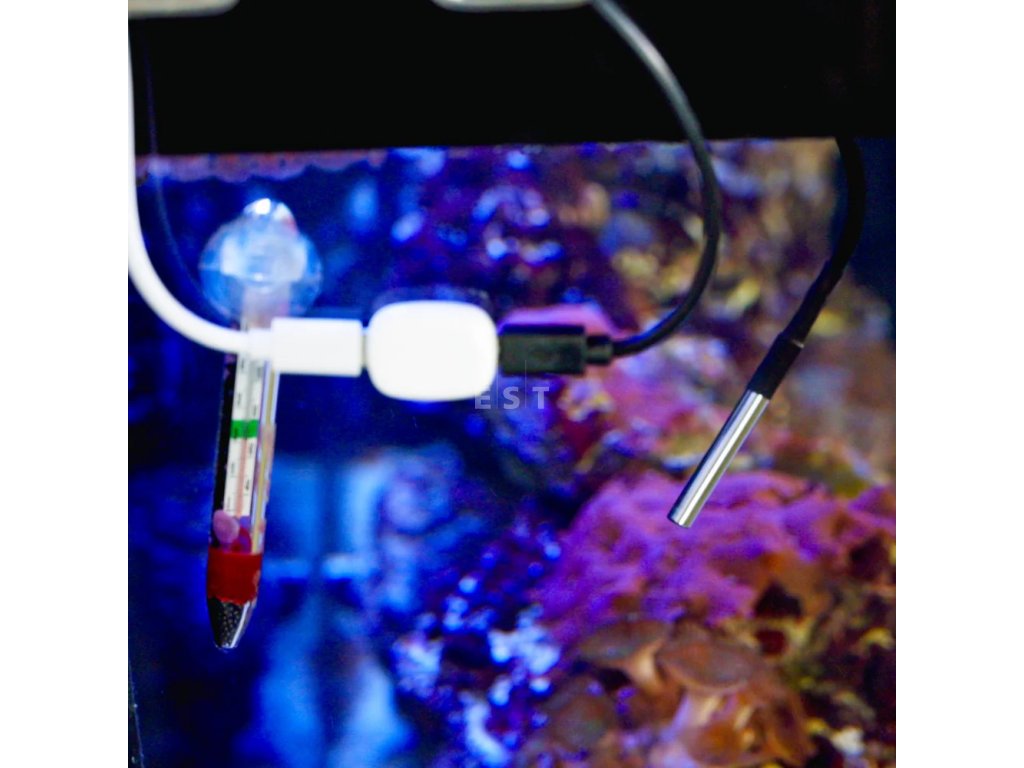

• Akvárium a terárium. Sondu možno vďaka IP68 ponoriť.
• Chladiace a mraziace zariadenia. Pracovný rozsah siaha až k -55 °C.
• Podlahové kúrenie. Čidlo v podlahe pod krytinou.
• Sklad a serverovňa. Meranie v mieste, kam sa zariadenie samo nedostane.

Dôležité pred nákupom

• Sonda sama nič neodosiela. Je to čidlo k zariadeniu Shelly, ktoré meranie spracuje.
• Overte si, že vaše zariadenie má vstup pre túto sondu. Bez príslušného vstupu ju nepripojíte.
• Na Shelly Plus Add-on sa dá pripojiť až päť sond DS18B20 naraz.
• Meria iba teplotu. Vlhkosť ani tlak nemeria.
• Presnosť je ±0,5 °C, čo nie je meradlo na fakturáciu.
• Kábel má jeden meter. Dlhšiu vzdialenosť riešte umiestnením zariadenia, nie nastavovaním kábla.

Parametre a použitie

Iné údaje k tejto sonde výrobca na svojej stránke neuvádza. Priložený dokument k nej je len schéma zapojenia bez textu.

Časté otázky

Môžem sondu dať do vody?
Áno, puzdro je nerezové a má krytie IP68.

Koľko sond zvládne jedno zariadenie?
Záleží od zariadenia. Pre Shelly Plus Add-on uvádza výrobca až päť sond DS18B20.

Prečo je udávaná teplota až 125 °C?
Je to merací rozsah čipu DS18B20, ktorý je v sonde. Praktické využitie nad sto stupňov má hlavne v technologických aplikáciách.

Ako presne meria?
Čip DS18B20 má presnosť ±0,5 °C a rozlíšenie 9 až 12 bitov, ktoré sa dá nastaviť.

Kam sonda patrí a kam nie

Kam sonda nepatrí, je rovnako dôležité. Nemeria vlhkosť ani tlak, iba teplotu. A meter kábla je pevný, takže miesta vzdialenejšie od zariadenia sa touto sondou obsluhovať nedajú.
