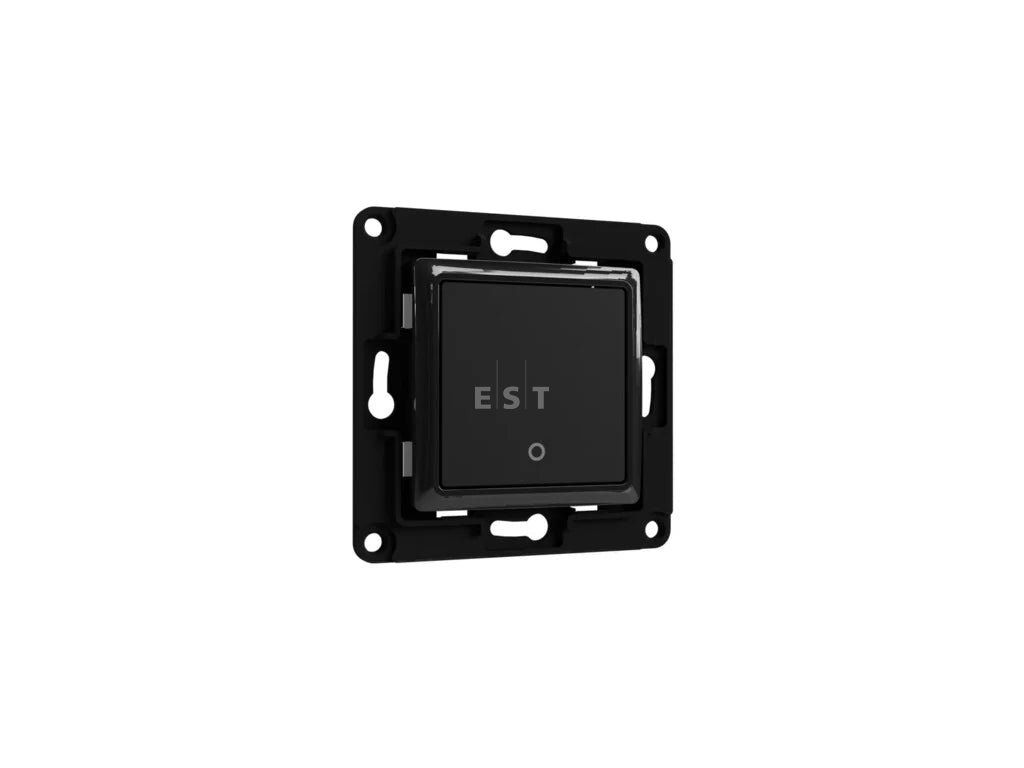

SHELLY Wall Switch 1 Nástenný vypínač jednotlačidlový pre relé Shelly s tromi držiakmi, čierna

Podrobný popis

Inteligentná inštalácia nemusí vyzerať inteligentne. Wall Switch 1 v čiernom vyhotovení je obyčajné tlačidlo na stene, ktoré dáva povel zariadeniu Shelly schovanému v krabici. Kto príde na návštevu, jednoducho stlačí vypínač a nemusí nič riešiť.

Je to pre vás?

• Áno, ak staviate inštaláciu so zariadením Shelly a chcete k nej čierne nástenné ovládanie s jedným tlačidlom.
• Nie, ak potrebujete na jednom mieste dva ovládacie prvky. Na to slúži dvojtlačidlová verzia.
• Nie, ak čakáte vypínač spínajúci priamo sieťové napätie.

Hlavné vlastnosti

• jeden ovládací prvok, teda jedno tlačidlo
• tri nasadzovacie držiaky v balení, vo farbe vypínača
• rozmer vypínača 70 x 70 x 12 mm bez držiaka
• maximálne spínané napätie 12 V DC alebo 18 V AC
• maximálny spínaný prúd 50 mA
• plast, pracovná teplota -20 až 70 °C, vlhkosť do 85 %
• čierne vyhotovenie, rad je k dispozícii v bielej aj čiernej

Čo produkt dokáže

Stlačením sa zopne kontakt a povel ide ďalej. Maximálne spínané napätie je 12 V DC alebo 18 V AC a maximálny prúd 50 mA, teda hodnoty ovládacieho obvodu. Vypínač je určený na ovládanie zariadení Shelly a práve od pripojeného modelu a jeho nastavenia závisí, čo sa po stlačení stane.

Ovládanie a komunikácia

Vypínač nemá vlastné rádiové rozhranie ani napájanie, je to len spínací kontakt. Pripojenie do dátovej siete má na starosti zariadenie Shelly. Kompatibilita troch priložených držiakov je nasledujúca. Držiak 1 pre Shelly 1 a 1PM, držiak 2 pre všetky zariadenia Shelly Plus a ďalej pre Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3 a pre Shelly 1 Gen4 a 1PM Gen4, držiak 3 pre Shelly 1L a Shelly Dimmer 2. Na produktovej fotografii sú držiaky označené skrátene ako Shelly 1/1PM, Shelly 1L a Dimmer a Shelly Plus.

Vybavenie

• Jedno tlačidlo s rozmerom 70 x 70 x 12 mm bez nasadeného držiaka
• Tri nasadzovacie držiaky v balení, vo farbe vypínača
• Držiak 1 pre Shelly 1 a Shelly 1PM
• Držiak 2 pre všetky zariadenia Shelly Plus, pre rad Gen3 a pre Shelly 1 Gen4 a 1PM Gen4
• Držiak 3 pre Shelly 1L a Shelly Dimmer 2
• Plastové telo v čiernom vyhotovení

Vypínač neobsahuje elektroniku ani rádiový modul. Je to spínací kontakt, ktorý dáva povel zariadeniu Shelly v krabici za ním.

Inštalácia a použitie

Na vypínač sa nasadí držiak zodpovedajúci vášmu zariadeniu a celok sa spojí so zariadením v inštalačnej krabici. Rozmery zostavy závisia od pripojeného zariadenia a sú dané dvojicou kót. Výška zostavy je 75,98 mm.

• Shelly 1 a 1PM, kóty 35,44 a 32,81 mm
• Shelly 2.5, kóty 34,44 a 31,81 mm
• rad Plus, kóty 33,44 a 30,81 mm
• Shelly Dimmer 2 a 1L, kóty 29,81 a 27,18 mm

Čo si ešte pripraviť

• Zariadenie Shelly do inštalačnej krabice. Samotný vypínač nič nespína, povel musí prijať modul za ním.
• Overenie, ktorý z troch držiakov na váš modul sadne. Držiak 1 pre Shelly 1 a 1PM, držiak 2 pre rad Plus, Gen3 a Gen4, držiak 3 pre Shelly 1L a Dimmer 2. Všetky tri sú v balení.
• Krycí rámik Shelly Wall Frame. V balení vypínača nie je a objednáva sa zvlášť podľa počtu pozícií.
• Ovládací obvod v medziach 12 V jednosmerných alebo 18 V striedavých a 50 mA. Vyššie hodnoty vypínač nezvláda, na sieťové napätie určený nie je.
• Elektrikára na zapojenie modulu v krabici. Samotné nacvaknutie vypínača je jednoduché, práca v krabici nie.
• Suché miesto s teplotou -20 až 70 °C a vlhkosťou do 85 percent.

Kde nájde využitie

• tmavé interiéry, kde by biely vypínač na stene vyčnieval
• miestnosť s jedným svetelným okruhom
• rekonštrukcia, pri ktorej inteligentná časť zostane v krabici
• ubytovanie a prenájom, kde má obsluha zostať samozrejmá
• doplnenie ručného ovládania k stmievaču Shelly Dimmer 2

Dôležité pred nákupom

• Rámik Wall Frame ani relé nie sú súčasťou balenia. Predávajú sa oddelene a rámiky existujú na jednu, dve aj tri pozície.
• Držiak 1 je pri jednotlačidlovej verzii pre Shelly 1 a 1PM. Pri dvojtlačidlovej verzii je pod rovnakým označením držiak pre Shelly 2.5, číslovanie držiakov sa teda medzi oboma verziami líši.
• Spínaný kontakt zvládne 12 V DC alebo 18 V AC pri 50 mA. Na sieťové napätie vypínač nepatrí.
• Dvojice kót majú hodnoty 27,18 až 35,44 mm podľa pripojeného zariadenia, výška je 75,98 mm.
• Vypínač je určený na ovládanie zariadení Shelly, sám spotrebič nespína.

Ktorý držiak na ktoré zariadenie

Všetky tri držiaky sú v balení, dokupovať sa nemusia. Nasadí sa ten, ktorý zodpovedá modulu v krabici.

Parametre a použitie

Časté otázky

Sú držiaky tiež čierne?
Áno, držiaky sú vo farbe vypínača, teda čierne.

Ktorý držiak patrí k môjmu zariadeniu?
Pre Shelly 1 a 1PM držiak 1, pre zariadenia Shelly Plus a pre vymenované modely Gen3 a Gen4 držiak 2, pre Shelly 1L a Dimmer 2 držiak 3.

Líši sa od bielej verzie len farbou?
Áno. Technické parametre aj obsah balenia sú pre celý rad spoločné, líši sa len farba.

Potrebujem k nemu rámik?
Rámik nie je súčasťou balenia a objednáva sa zvlášť. Rámiky Wall Frame sú na jednu, dve aj tri pozície.

Zvládne stmievanie?
Stmieva pripojený stmievač, napríklad Shelly Dimmer 2 na treťom držiaku. Vypínač mu len odovzdáva povel.
