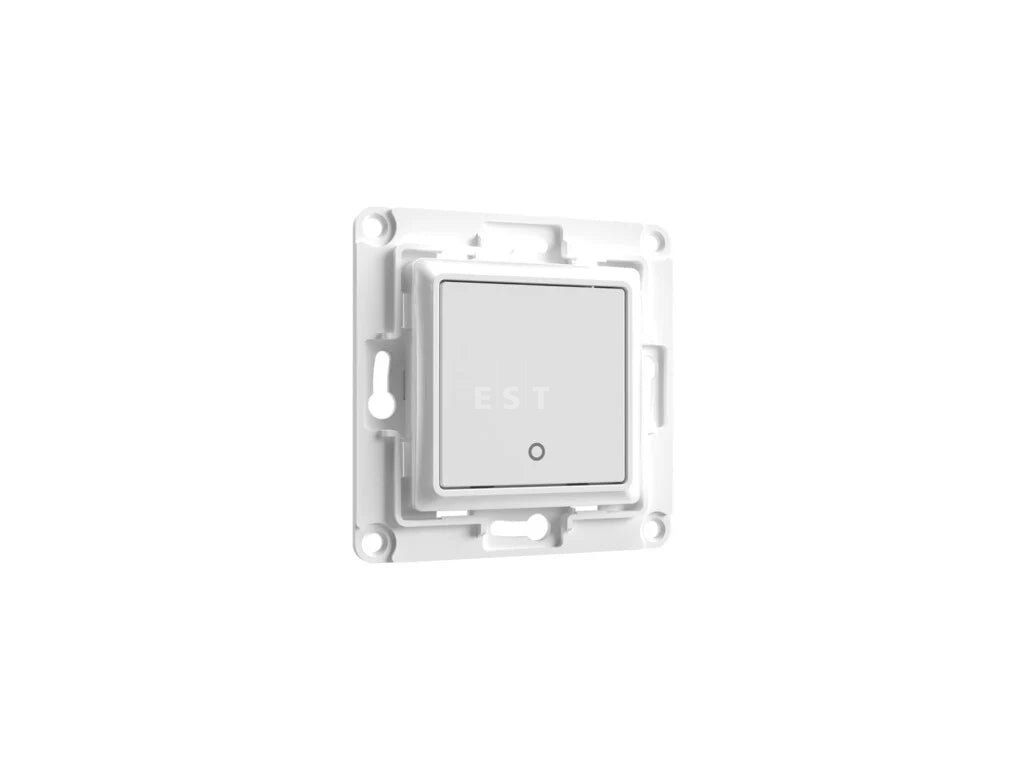

SHELLY Wall Switch 1 Nástenný vypínač jednotlačidlový pre relé Shelly s tromi držiakmi, biela

Podrobný popis

Jedno tlačidlo, žiadne vysvetľovanie. Wall Switch 1 vyzerá a správa sa ako obyčajný vypínač, lenže povel neposiela priamo do svetla, ale do zariadenia Shelly ukrytého v krabici. Tým sa k inteligentnej inštalácii vracia miestne ručné ovládanie, na aké je každý zvyknutý.

Je to pre vás?

• Áno, ak ovládate jeden okruh a chcete k relé Shelly biele tlačidlo na stenu.
• Nie, ak potrebujete na jednom mieste dva ovládacie prvky. Na to je dvojtlačidlová verzia.
• Nie, ak čakáte vypínač, ktorý sám spína 230 V.

Hlavné vlastnosti

• jeden ovládací prvok, teda jedno tlačidlo
• tri nasadzovacie držiaky v balení
• rozmer vypínača 70 x 70 x 12 mm bez držiaka
• maximálne spínané napätie 12 V DC alebo 18 V AC
• maximálny spínaný prúd 50 mA
• plast, pracovná teplota -20 až 70 °C, vlhkosť do 85 %
• biele vyhotovenie, rad je k dispozícii v bielej aj čiernej

Čo produkt dokáže

Zopne kontakt a tým dá povel ďalej. Maximálne spínané napätie je 12 V DC alebo 18 V AC a maximálny prúd 50 mA, čo sú hodnoty ovládacieho obvodu, nie spotrebiča. Či sa po stlačení len rozsvieti, alebo sa aj stmieva a spúšťa scéna, rozhoduje zariadenie Shelly za vypínačom.

Ovládanie a komunikácia

Vypínač nemá vlastné rádiové rozhranie ani napájanie, je to len spínací kontakt. Pripojenie do siete obstaráva zariadenie Shelly. Kompatibilita troch priložených držiakov je nasledujúca. Držiak 1 pre Shelly 1 a 1PM, držiak 2 pre všetky zariadenia Shelly Plus a ďalej pre Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3 a pre Shelly 1 Gen4 a 1PM Gen4, držiak 3 pre Shelly 1L a Shelly Dimmer 2.

Vybavenie

• Jednotlačidlový vypínač s rozmerom 70 x 70 x 12 mm meraným bez držiaka
• Tri nasadzovacie držiaky v bielej farbe, všetky v balení
• Držiak pre Shelly 1 a 1PM ako prvá z troch možností
• Držiak pre celý rad Shelly Plus, pre Gen3 a pre Shelly 1 Gen4 aj 1PM Gen4
• Držiak pre Shelly 1L a Shelly Dimmer 2
• Plastové telo v bielom vyhotovení

Vnútri nie je žiadna elektronika. Vypínač je spínací kontakt, ktorý odovzdáva povel modulu Shelly ukrytému v krabici.

Inštalácia a použitie

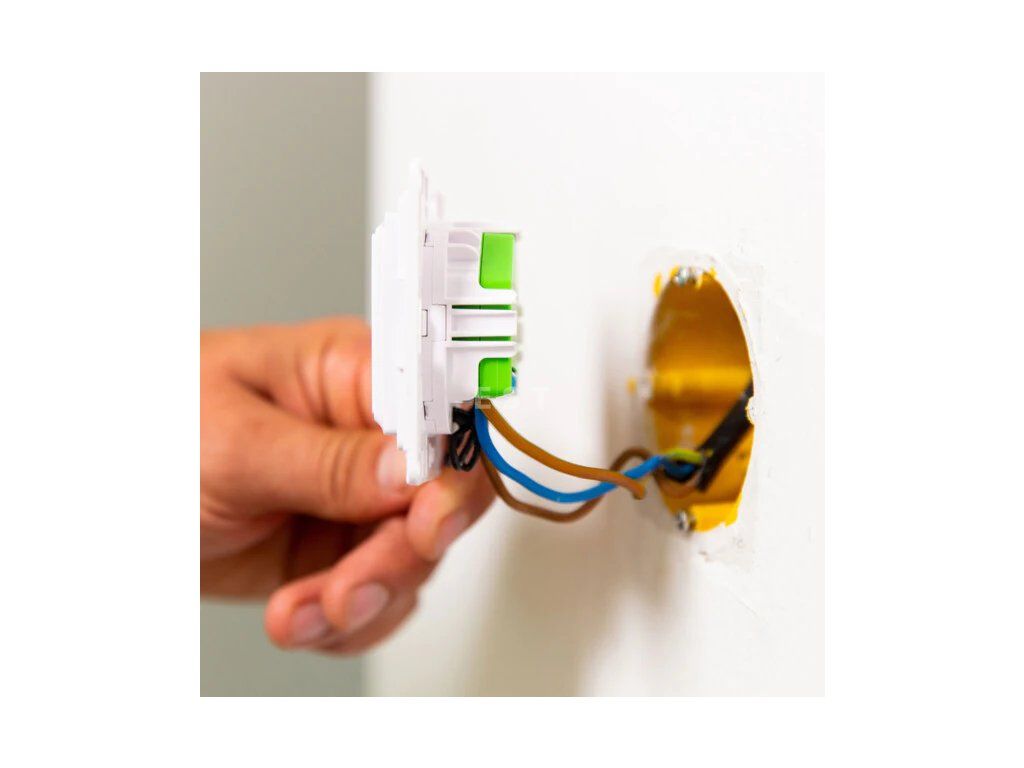

Na vypínač sa nasadí držiak zodpovedajúci vášmu zariadeniu a zostava sa spojí so zariadením v inštalačnej krabici. Rozmery zostavy závisia od pripojeného zariadenia a sú dané dvojicou kót. Pre tento vypínač sú podstatné riadky Shelly 1 a 1PM, rad Plus a Dimmer 2 s 1L.

• Shelly 1 a 1PM, kóty 35,44 a 32,81 mm
• Shelly 2.5, kóty 34,44 a 31,81 mm
• rad Plus, kóty 33,44 a 30,81 mm
• Shelly Dimmer 2 a 1L, kóty 29,81 a 27,18 mm

Čo si ešte pripraviť

• Modul Shelly do krabice. Bez neho vypínač nemá komu dať povel, sám nespína nič.
• Vedieť, aký modul za vypínačom bude. Podľa toho sa vyberie jeden z troch priložených držiakov. Dokupovať sa nemusia.
• Rámik Shelly Wall Frame v bielej. Nie je súčasťou balenia a objednáva sa podľa počtu pozícií zvlášť.
• Ovládací obvod do 12 V jednosmerných alebo 18 V striedavých pri prúde do 50 mA. Vypínač nie je určený na spínanie sieťového napätia.
• Elektrikára na prácu v inštalačnej krabici. Nasadenie vypínača zvládnete sami, zapojenie modulu nie.
• Umiestnenie v rozsahu -20 až 70 °C a do 85 percent vlhkosti.

Kde nájde využitie

• spálňa alebo izba s jedným svetelným okruhom
• chodba, kde stačí jedno tlačidlo
• rekonštrukcia, pri ktorej inteligentná časť zostane v krabici a na stene je bežný vypínač
• prenájom, kde nájomník nemá riešiť aplikáciu
• doplnenie ručného ovládania k stmievaču Shelly Dimmer 2

Dôležité pred nákupom

• Držiak 1 je pri jednotlačidlovej verzii pre Shelly 1 a 1PM. Pri dvojtlačidlovej verzii je pod rovnakým označením držiak pre Shelly 2.5, číslovanie držiakov sa teda medzi oboma verziami líši.
• Relé ani rámik nie sú v balení. Rámiky Wall Frame sa predávajú samostatne a existujú na jednu, dve aj tri pozície.
• Dvojice kót majú hodnoty 27,18 až 35,44 mm podľa pripojeného zariadenia. Porovnajte si ich so svojou inštalačnou krabicou.
• Spínaný kontakt zvládne 12 V DC alebo 18 V AC pri 50 mA. Na sieťové napätie vypínač nepatrí.
• Vypínač je určený na ovládanie zariadení Shelly, samotný spotrebič nespína.

Ktorý držiak na ktoré zariadenie

V balení sú všetky tri. Nasadí sa ten, ktorý zodpovedá modulu v krabici, zvyšné dva zostanú ako náhrada pri neskoršej zmene.

Parametre a použitie

Časté otázky

Ktorý držiak mám použiť?
Ten, ktorý zodpovedá vášmu zariadeniu. Pre Shelly 1 a 1PM držiak 1, pre všetky zariadenia Shelly Plus a pre vymenované modely Gen3 a Gen4 držiak 2, pre Shelly 1L a Dimmer 2 držiak 3. Všetky tri sú v balení.

Môžem ho použiť so stmievačom?
Áno, Shelly Dimmer 2 patrí k tretiemu držiaku a stmievače Gen3 k druhému.

Ovláda jedno tlačidlo len jeden okruh?
Vypínač má jeden ovládací prvok. Čo sa po stlačení stane, závisí od nastavenia pripojeného zariadenia Shelly.

Líši sa od dvojtlačidlovej verzie len počtom tlačidiel?
Nielen. Líši sa aj tým, pre aké zariadenie je určený prvý držiak.

Je rámik súčasťou balenia?
Nie je, objednáva sa zvlášť. Rámiky Wall Frame sú na jednu, dve aj tri pozície.
