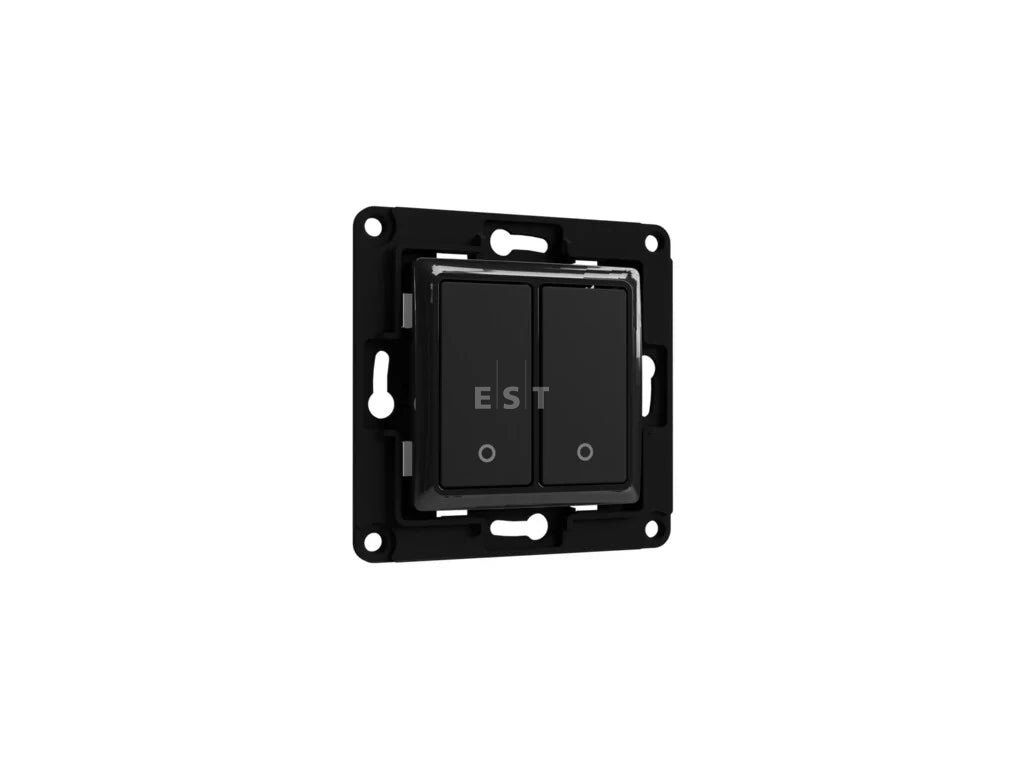

SHELLY Wall Switch 2 Nástenný vypínač dvojtlačidlový pre relé Shelly s tromi držiakmi, čierna

Podrobný popis

Relé Shelly vie spínať samo, ale niekto ho musí ovládať aj zo steny. Wall Switch 2 je dvojtlačidlový vypínač, ktorý sa k relé pripojí a vráti vám obyčajné tlačidlo na obvyklom mieste. Čierne vyhotovenie, dve tlačidlá na ovládanie pripojeného zariadenia Shelly.

Je to pre vás?

• Áno, ak máte alebo chystáte relé Shelly a potrebujete k nemu nástenné ovládanie pre dva okruhy.
• Nie, ak hľadáte vypínač, ktorý sám spína sieťové napätie.
• Pozor na princíp. Tento prvok pracuje s malým napätím a bez relé nič nezopne.

Hlavné vlastnosti

• dve tlačidlá pre dva ovládané okruhy
• tri nasadzovacie držiaky v balení, každý pre iný rad Shelly
• rozmery 70 x 70 x 12 mm bez držiaka
• maximálne spínané napätie 12 V DC alebo 18 V AC
• maximálny spínaný prúd 50 mA
• plastové vyhotovenie, pracovná teplota -20 až 70 °C
• čierne vyhotovenie, rad je k dispozícii v bielej aj čiernej

Čo produkt dokáže

Sieťové napätie nespína. Je to ovládací prvok, ktorý posiela povel relé Shelly, a to až potom zopne obvod. Práve preto sú jeho elektrické hodnoty také nízke, 12 V DC alebo 18 V AC a päťdesiat miliampérov. Cez tlačidlá na stene tak ovládate svetlá alebo zásuvky rovnako ako predtým, len o rozhodnutie sa stará relé. Aké funkcie navyše dostanete, závisí od toho, ktoré zariadenie Shelly je za vypínačom.

Ovládanie a komunikácia

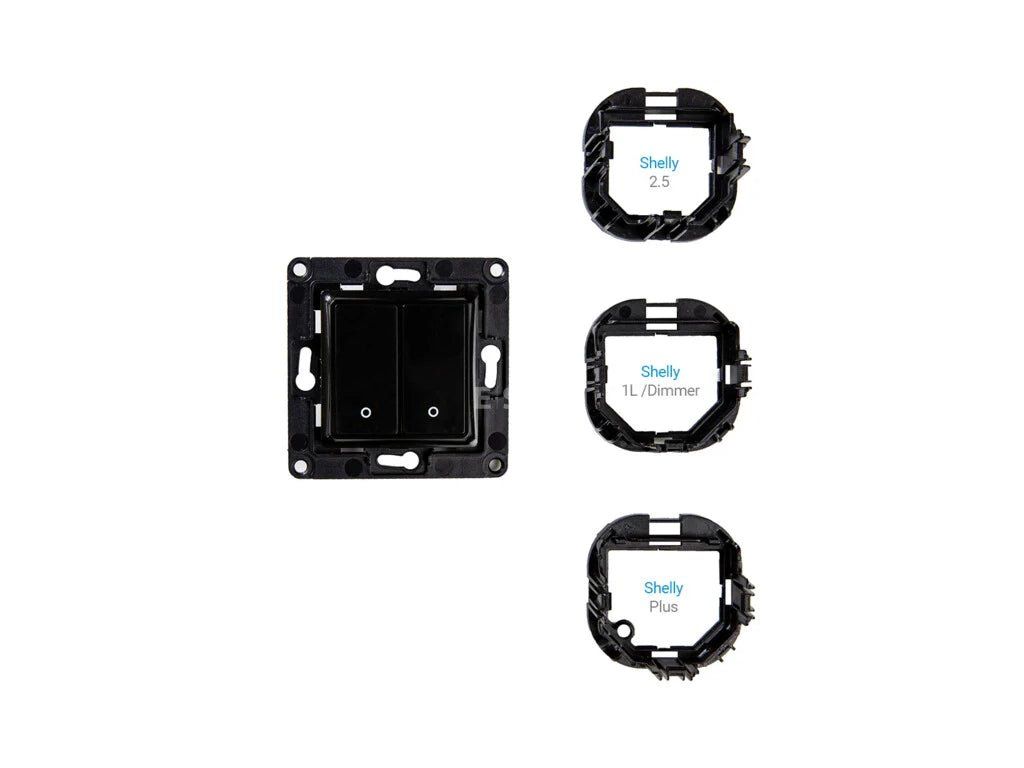

Vypínač nemá vlastné rádiové rozhranie ani napájanie, je to len spínací kontakt. Logiku aj pripojenie do siete obstaráva relé Shelly, ku ktorému je pripojený. Balenie obsahuje tri držiaky a práve tie rozhodujú, s akým zariadením vypínač spolupracuje.

• držiak 1 pre Shelly 2.5
• držiak 2 pre všetky zariadenia Shelly Plus
• držiak 2 tiež pre Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3
• držiak 2 tiež pre Shelly 1 Gen4 a 1PM Gen4
• držiak 3 pre Shelly 1L a Shelly Dimmer 2

Vybavenie

• Dve tlačidlá na jednej doske s rozmerom 70 x 70 x 12 mm bez držiaka
• Tri nasadzovacie držiaky v balení, vo farbe vypínača
• Držiak 1 pre Shelly 2.5
• Držiak 2 pre všetky zariadenia Shelly Plus, pre vymenované zariadenia radu Gen3 a pre Shelly 1 Gen4 aj 1PM Gen4
• Držiak 3 pre Shelly 1L a Shelly Dimmer 2
• Plastové telo v čiernom vyhotovení

Vnútri nie je elektronika. Sú to dva spínacie kontakty, ktoré dávajú povel modulu Shelly v krabici za nimi.

Inštalácia a použitie

Vypínač sa nasadí na príslušný držiak a ten sa spojí so zariadením Shelly v inštalačnej krabici. Rámiky Wall Frame aj relé sa predávajú zvlášť.

Čo si ešte pripraviť

• Modul Shelly do inštalačnej krabice. Vypínač sám nespína nič, povel musí prijať modul za ním.
• Vedieť, ktorý modul za vypínačom bude. Podľa toho sa nasadí jeden z troch priložených držiakov. Prvý sadne na Shelly 2.5, druhý na rad Plus a na vymenované zariadenia radu Gen3 a Gen4, tretí na Shelly 1L a Dimmer 2.
• Modul s dvoma vstupmi, ak majú obe tlačidlá ovládať samostatné okruhy.
• Krycí rámik Shelly Wall Frame. V balení nie je a objednáva sa zvlášť.
• Ovládací obvod do 12 V jednosmerných alebo 18 V striedavých pri prúde do 50 mA. Na sieťové napätie vypínač určený nie je.
• Suché miesto s teplotou -20 až 70 °C a vlhkosťou do 85 percent.

Kde nájde využitie

• rekonštrukcia, kde má na stene zostať klasický vypínač a inteligentné je až relé
• miestnosť s dvoma okruhmi, napríklad stropné svetlo a lampa
• bytové domy a hotely, kde používatelia očakávajú bežné tlačidlo
• kancelárie s ovládaním osvetlenia od dverí
• doplnenie ručného ovládania k inštalácii, ktorá zatiaľ ide len z aplikácie

Dôležité pred nákupom

• Rámik Wall Frame ani relé nie sú súčasťou balenia.
• Držiak 1 je pri dvojtlačidlovej verzii určený pre Shelly 2.5. Pri jednotlačidlovej verzii má rovnako označený držiak iný zoznam zariadení, zoznam zariadení pri držiaku 1 sa teda medzi oboma verziami líši.
• Ide o prvok pre malé napätie. Maximálne spínané napätie je 12 V DC alebo 18 V AC a prúd 50 mA, na sieťové napätie sa pripojiť nesmie.
• Bez relé Shelly vypínač nič neovláda, sám osebe je to len tlačidlo.
• Prevádzková teplota je -20 až 70 °C a vlhkosť do 85 %.

Ktorý držiak na ktoré zariadenie

Všetky tri sú v balení. Nasadí sa ten, ktorý zodpovedá modulu v krabici.

Parametre a použitie

Časté otázky

Je rámik súčasťou balenia?
Nie je. Rámik Wall Frame sa objednáva zvlášť.

Ku ktorému relé sa hodí?
Rozhoduje držiak. Pre Shelly 2.5 je držiak 1, pre všetky zariadenia Shelly Plus a pre vymenované modely Gen3 a Gen4 držiak 2, pre Shelly 1L a Dimmer 2 držiak 3. Všetky tri sú v balení.

Spína priamo 230 V?
Nespína. Maximum je 12 V DC alebo 18 V AC pri 50 mA. Silovú časť obstaráva relé.

Je v balení aj relé?
Nie je, relé sa objednáva zvlášť, rovnako ako rámik.

Existuje biela verzia?
Áno, rad je v bielej aj čiernej. Biele vyhotovenie je samostatný tovar.
