SHELLY Wall Switch 2 Nástenný vypínač dvojtlačidlový pre relé Shelly s tromi držiakmi, biela

Podrobný popis

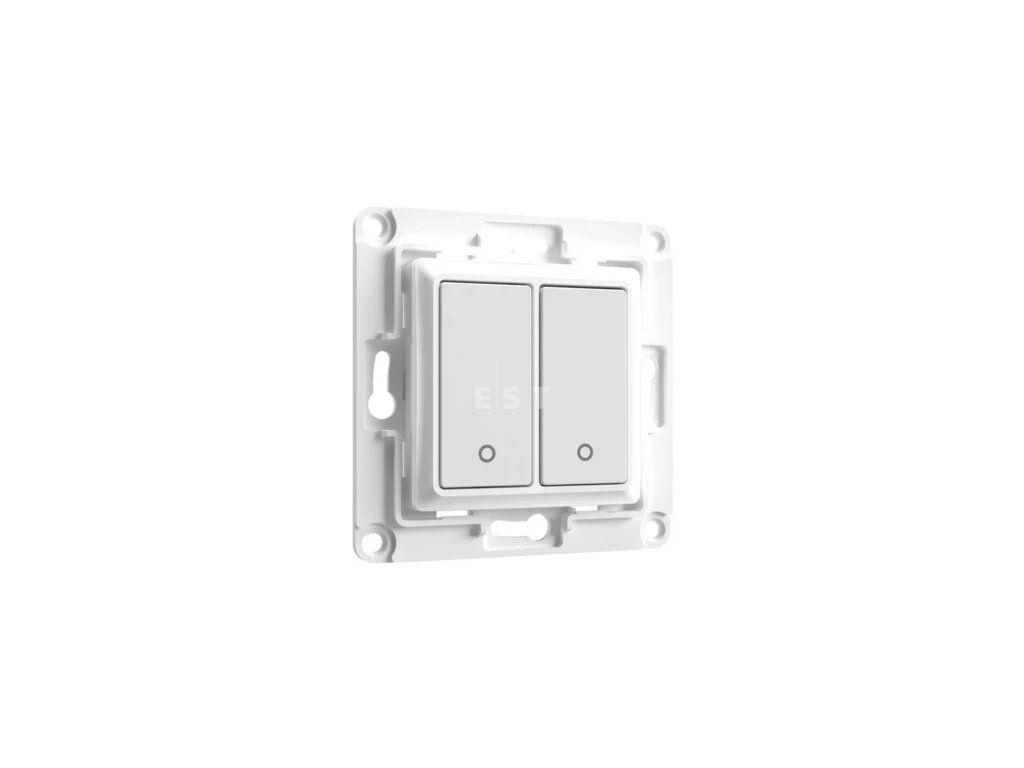

Biela je farba, ktorú má väčšina vypínačov v bežnej inštalácii, takže nová zostava nebude na stene cudzím prvkom. Wall Switch 2 má dve tlačidlá a slúži na ovládanie relé Shelly. Vyzerá ako obyčajný vypínač a presne tak sa aj používa, len spínanie obstaráva zariadenie schované v krabici.

Je to pre vás?

• Áno, ak staviate inštaláciu s relé Shelly a chcete k nej biele nástenné ovládanie pre dve tlačidlá.
• Nie, ak čakáte vypínač, ktorý zvládne 230 V sám.
• Pozor na princíp. Tento prvok pracuje s malým napätím a na ovládanie záťaže potrebuje pripojené zariadenie Shelly.

Hlavné vlastnosti

• dve tlačidlá na ovládanie pripojeného zariadenia Shelly
• tri nasadzovacie držiaky v balení
• vlastný rozmer vypínača 70 x 70 x 12 mm bez držiaka
• maximálne spínané napätie 12 V DC alebo 18 V AC
• maximálny spínaný prúd 50 mA
• plast, pracovná teplota -20 až 70 °C, vlhkosť do 85 %
• biele vyhotovenie, rad je k dispozícii v bielej aj čiernej

Čo produkt dokáže

Odovzdáva povel ďalej. Stlačené tlačidlo zopne kontakt, ktorého maximálne spínané napätie je 12 V DC alebo 18 V AC a maximálny prúd 50 mA, a zariadenie Shelly na druhej strane podľa toho spína okruh. Čo všetko sa s tým dá robiť, teda či len zhasínať, alebo aj stmievať a spúšťať scény, závisí od toho, ktoré zariadenie Shelly je pripojené.

Ovládanie a komunikácia

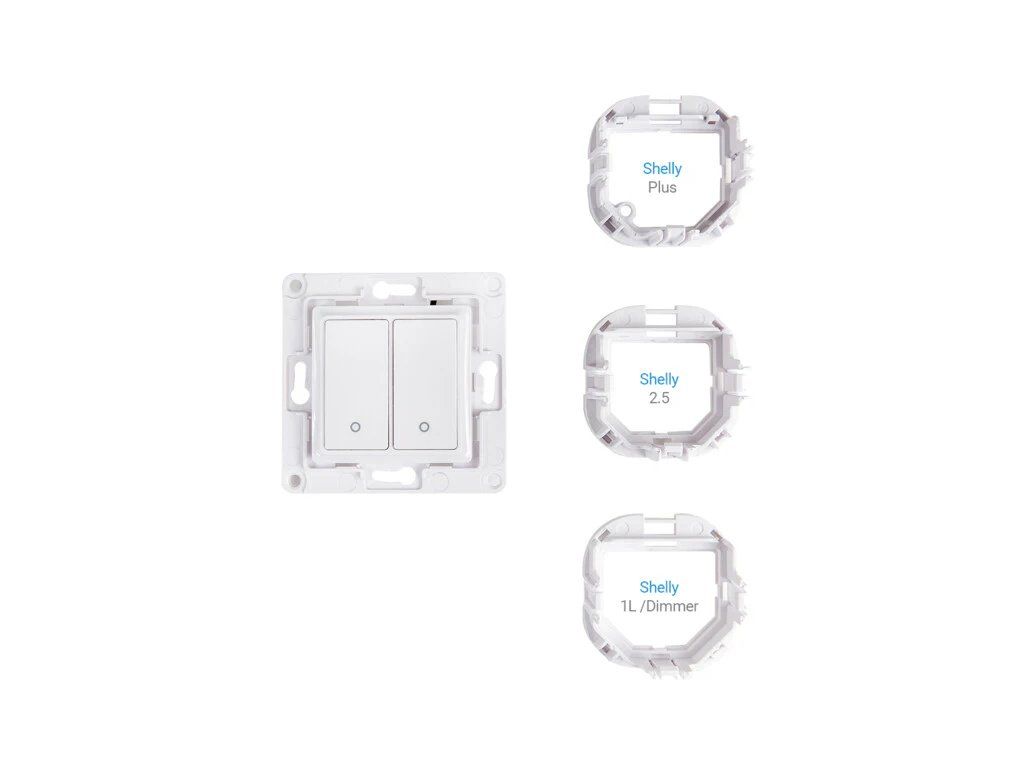

Vypínač nemá vlastné rádiové rozhranie ani napájanie, je to len spínací kontakt. O pripojenie do siete a o celú logiku sa stará zariadenie Shelly za ním. S ktorým bude spolupracovať, rozhodujú tri priložené držiaky. Držiak 1 je pre Shelly 2.5, držiak 2 pre všetky zariadenia Shelly Plus a ďalej pre Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3 a pre Shelly 1 Gen4 a 1PM Gen4, držiak 3 pre Shelly 1L a Shelly Dimmer 2.

Vybavenie

• Dvojica tlačidiel v bielom plaste, rozmer 70 x 70 x 12 mm bez držiaka
• Tri držiaky priamo v balení, tiež biele
• Prvý držiak sadne na Shelly 2.5
• Druhý držiak na celý rad Shelly Plus, na vymenované zariadenia radu Gen3 a na Shelly 1 Gen4 aj 1PM Gen4
• Tretí držiak na Shelly 1L a Shelly Dimmer 2
• Bez elektroniky vnútri, sú to dva spínacie kontakty

Biele vyhotovenie sa hodí k svetlým rámikom .

Inštalácia a použitie

Hĺbka zostavy závisí od toho, čo je za vypínačom, a je daná dvojicou kót. Pre tento vypínač sú podstatné riadky Shelly 2.5, rad Plus a Dimmer 2 s 1L.

• Shelly 1 a 1PM
• Shelly 2.5
• rad Plus, kóty 33,44 a 30,81 mm
• Shelly Dimmer 2 a 1L

Čo si ešte pripraviť

• Modul Shelly v inštalačnej krabici za vypínačom. Bez neho tlačidlá nemajú komu dať povel.
• Informáciu, ktorý modul to bude. Podľa nej sa vyberie jeden z troch držiakov v balení.
• Dva voľné vstupy na module, ak má každé tlačidlo ovládať iný okruh.
• Krycí rámik Shelly Wall Frame v bielej. Dopĺňa sa samostatne, v balení vypínača nie je.
• Ovládací obvod v medziach 12 V jednosmerných alebo 18 V striedavých a 50 mA.
• Vnútorné prostredie s teplotou -20 až 70 °C a vlhkosťou najviac 85 percent.

Kde nájde využitie

• svetlé interiéry, kde má nové ovládanie zapadnúť medzi ostatné vypínače
• dva okruhy na jednom mieste, napríklad svetlo a zásuvkový okruh
• prenájmy a ubytovanie, kde sa čaká bežné tlačidlo bez vysvetľovania
• rekonštrukcie, kde inteligentná časť zostane skrytá v krabici
• doplnenie ručného ovládania k inštalácii riadenej doteraz len z aplikácie

Dôležité pred nákupom

• Rámik Wall Frame ani relé nie sú v balení.
• Hĺbku zostavy určuje zariadenie v krabici, samotný vypínač k nej pridá 12 mm a držiak. Overte si hĺbku svojej inštalačnej krabice podľa údajov toho zariadenia.
• Samotný vypínač má 70 x 70 x 12 mm bez držiaka. Vonkajší rozmer zostavy určuje rámik, ktorý sa kupuje zvlášť.
• Držiak 1 je pri dvojtlačidlovej verzii pre Shelly 2.5. Jednotlačidlová verzia má pod rovnakým označením iný zoznam, zoznam zariadení pri držiaku 1 sa teda medzi oboma verziami líši.
• Spínaný kontakt zvládne 12 V DC alebo 18 V AC pri 50 mA. Na sieťové napätie vypínač nepatrí.

Priradenie držiakov

Nepoužité držiaky sa odložia, hodia sa pri výmene modulu za iný typ.

Parametre a použitie

Časté otázky

Zmestí sa mi do starej krabice?
Hĺbka zostavy závisí od zariadenia, ktoré bude v krabici, samotný vypínač má 12 mm. Odmerajte si krabicu a porovnajte ju s rozmermi toho zariadenia.

Prečo sú v balení tri držiaky?
Každý pasuje na iný rad Shelly. Použijete ten, ktorý zodpovedá vášmu zariadeniu, zvyšné dva zostanú nevyužité.

Zopne mi vypínač priamo svetlo?
Nezopne. Svetlo spína relé Shelly, vypínač mu len dáva povel.

Je to to isté ako Wall Switch 1?
Nie je. Líši sa počtom tlačidiel a aj tým, pre aké zariadenie je určený prvý držiak.

Dostanem k tomu rámik?
Nie, rámiky Wall Frame sa objednávajú samostatne.
