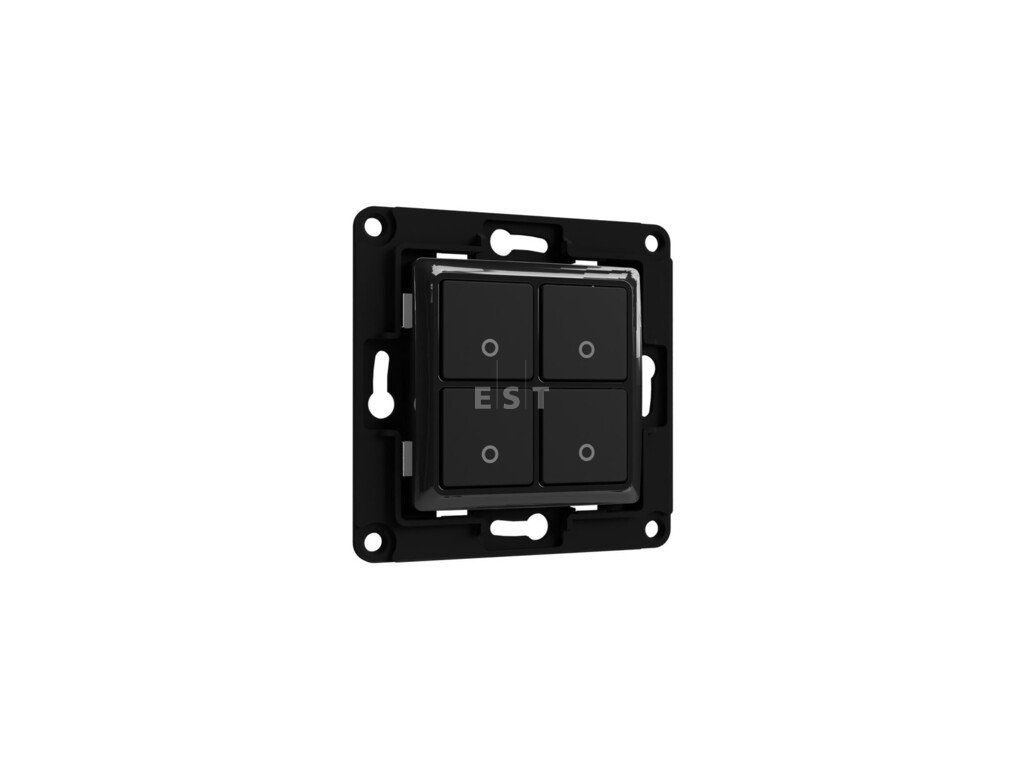

SHELLY Wall Switch 4 Nástenný vypínač štvortlačidlový pre relé Shelly s jedným držiakom, čierna

Podrobný popis

Modul Shelly zmizne v inštalačnej krabici a na stene po ňom nezostane žiadny ovládací prvok na zapínanie svetla. Presne túto medzeru vypĺňa Shelly Wall Switch 4 v čiernom vyhotovení. Je to čelný diel vypínača so štyrmi tlačidlami, ktorý sa nacvakne na držiak a cezeň priamo na modul. Pomocou tlačidiel potom možno zadávať povely modulu pod ním.

Je to pre vás?

• Áno, ak už máte modul Shelly pod omietkou a chcete ho ovládať aj rukou, nie iba telefónom.
• Áno, ak chcete na jednom mieste štyri ovládacie body.
• Áno, ak rekonštruujete a v krabici už modul je, len chýba čelné ovládanie.
• Áno, ak hľadáte tenký čelný diel. Bez držiaka má 12 mm.
• Nie, ak hľadáte bezdrôtový tlačidlový ovládač na batériu. Na to je rad BLU, tento kus rádio nemá.
• Nie, ak pod ním žiadny modul Shelly nebude. Sám nemá čo spínať.
• Nie, ak čakáte rámik v balení. Rámiky a moduly Shelly sa predávajú samostatne.

Hlavné vlastnosti

• štyri tlačidlá na ploche 70 x 70 mm
• hrúbka iba 12 mm bez držiaka
• pracuje s malým napätím, max. 12 V DC alebo 18 V AC
• spínaný prúd do 50 mA
• rozsah teplôt -20 až 70 °C, vlhkosť do 85 %
• plastové vyhotovenie v čiernej farbe
• v balení jeden držiak pre modul

Čo produkt dokáže

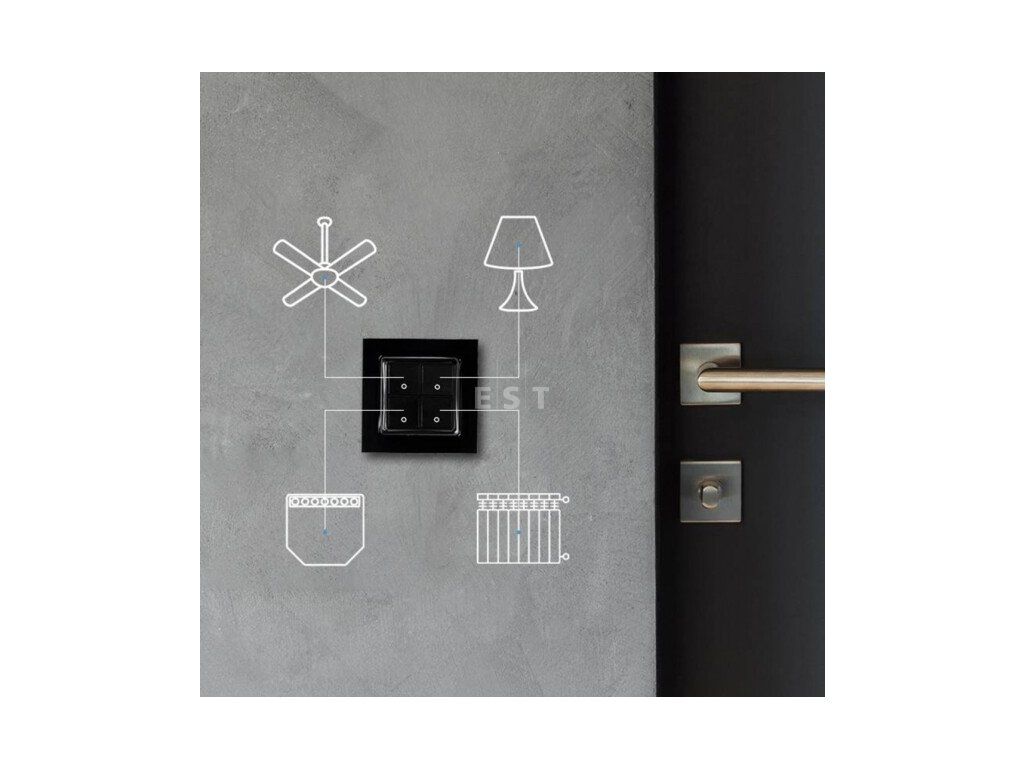

Je to pasívny vypínač pre malé napätie. Zopne kontakt a pustí signál do vstupu modulu Shelly, ktorý je za ním, viac od neho nečakajte a ani to netreba. Čo sa po stlačení tlačidla stane, určuje ten modul a jeho vlastné nastavenie. Štyri tlačidlá teda dávajú štyri ovládacie body na jednom mieste a ich využitie sa odvíja od toho, koľko vstupov má modul pod nimi.

Ovládanie a komunikácia

Vypínač sám rádio nemá a nič sa v ňom nenastavuje. Stlačením zopne kontakt a pustí signál do vstupu modulu Shelly za ním, a čo sa stane ďalej, určuje ten modul a jeho nastavenie. Cez modul sa ovládanie dostane aj do aplikácie a do automatizácií, všetka komunikácia teda zostáva na ňom. Bránu ani batériu vypínač nepotrebuje.

Vybavenie

• Štyri tlačidlá na jednej doske s rozmerom 70 x 70 x 12 mm bez držiaka
• Jeden držiak v balení, nie tri ako pri menších verziách
• Držiak pre všetky zariadenia Shelly Plus, pre Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer radu Gen3 a pre Shelly 1 Gen4 aj 1PM Gen4
• Čierne plastové telo
• Štyri samostatné spínacie kontakty bez vlastnej elektroniky

Koľko z tých štyroch tlačidiel naozaj využijete, určuje počet vstupov modulu, ktorý bude za vypínačom.

Inštalácia a použitie

Držiak sa nasadí na modul, vypínač na držiak. Držiak je nasadzovací diel práve na toto spojenie. Keďže ide o časť inštalácie s malým napätím, samotný vypínač nevedie sieťové napätie. To však neznamená, že sa celá montáž zaobíde bez elektrikára, modul za ním sa zapája podľa svojho vlastného návodu a to je práca pre odborne spôsobilú osobu.

Čo si ešte pripraviť

• Modul s dostatkom vstupov. Štyri tlačidlá majú zmysel len s modulom, ktorý všetky štyri prečíta. Počet vstupov nájdete v údajoch toho modulu.
• Overiť, že modul je zo zoznamu pre priložený držiak. Sú to zariadenia Shelly Plus, rad Gen3 a Shelly 1 Gen4 aj 1PM Gen4. Držiak pre Shelly 2.5, 1L a Dimmer 2 tu na rozdiel od menších verzií nie je.
• Inštalačnú krabicu, do ktorej sa modul zmestí.
• Krycí rámik Shelly Wall Frame. Objednáva sa zvlášť.
• Ovládací obvod do 12 V jednosmerných alebo 18 V striedavých pri prúde do 50 mA.
• Miesto s teplotou -20 až 70 °C a vlhkosťou do 85 percent.

Kde nájde využitie

• obývačka, kde je modul schovaný v krabici pod vypínačom
• spálňa, kde má byť ovládanie pri dverách aj pri posteli
• chodba, z ktorej sa ovláda osvetlenie ďalších priestorov
• kancelária, kde treba viac ovládacích bodov na jednom mieste
• rekonštrukcia, kde už je modul v krabici a chýba čelné ovládanie

Dôležité pred nákupom

• Rámik ani modul nie sú súčasťou dodávky, rámiky a relé sa predávajú samostatne.
• Verzia so štyrmi tlačidlami má v balení jediný držiak. Verzie s jedným a dvoma tlačidlami majú tri.
• Vypínač je kompatibilný s týmito modulmi:

• všetky zariadenia radu Shelly Plus
• Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer generácie 3
• Shelly 1 a 1PM generácie 4
• staršie Shelly 1, 1L a Dimmer 2 medzi nimi nie sú

• Nie je to bezdrôtové tlačidlo. Bez modulu pod ním ide len o pasívny vypínač, ktorý nemá čo spínať.
• Rozmery 70 x 70 x 12 mm platia bez nasadeného držiaka, s ním je zostava hlbšia.
• Vypínač patrí do suchých vnútorných priestorov.

S čím je priložený držiak kompatibilný

Iné držiaky sa k tejto verzii nedodávajú.

Parametre a použitie

Časté otázky

Je rámik súčasťou balenia?
Nie je. Rámiky a moduly Shelly sa predávajú samostatne.

Koľko tlačidiel má?
Štyri. Koľko okruhov sa z nich reálne ovláda, určuje modul za ním a počet jeho vstupov.

Líši sa čierna verzia technicky od bielej?
Nie. Obe verzie majú rovnaké rozmery, rovnaké medzné hodnoty aj rovnaký obsah balenia. Rozdiel je vo farbe.

Prechádza ním sieťové napätie?
Nie. Je určený pre nízke napätie do 12 V DC alebo 18 V AC a prúd do 50 mA. Sieť zostáva na module.
