SHELLY Linkedgo Smart floor heating thermostat Inteligentný termostat, Wi-Fi, Bluetooth

Podrobný popis

Pri podlahovom kúrení stojí a padá pohodlie s reguláciou. LinkedGo Smart floor heating thermostat ST1820-W je nástenný termostat radu Starlight z rodiny Powered by Shelly. Spína ventil podlahového kúrenia, bezpotenciálovým kontaktom hovorí zdroju tepla, kedy má bežať, a teplotu aj vlhkosť v miestnosti sleduje vlastným snímačom. Nastavíte ho otočným ovládačom priamo na stene alebo aplikáciou Shelly Smart Control.

Je to pre vás?

Áno, ak:

• v miestnosti riadite teplovodné podlahové kúrenie a chcete pre ňu samostatný izbový termostat
• potrebujete popri ventile ovládať aj zdroj tepla, napríklad plynový kotol alebo peletové kachle
• chcete popri teplote vidieť aj vlhkosť v miestnosti a obe hodnoty si doladiť korekciou
• nechávate byt alebo chalupu dlhší čas prázdne a chcete poistku proti zamrznutiu
• chcete na kúrenie vidieť z mobilu aj z práce a nechcete si kvôli tomu kupovať bránu
• hľadáte biely termostat s otočným ovládačom, nie s tlačidlovým panelom
• chcete teplotu zamknúť, aby ju doma nikto neprestavoval

Nie, hľadajte inde, ak:

• riadite fan coil jednotku alebo potrebujete zbernicu RS485 Modbus, na to slúži SHELLY LinkedGo Smart HVAC ST802-B
• chcete elektrickú vykurovaciu rohož spínať priamo z termostatu, tento model k nej potrebuje ešte relé Shelly
• spínate ventil, čerpadlo alebo pohon s odberom nad 2 A odporovej, respektíve 1 A induktívnej záťaže
• ide o vonkajší priestor, vlhkú miestnosť alebo miesto, kde môže na termostat striekať voda

Hlavné vlastnosti

• model ST1820-W radu LinkedGo Starlight, s čipom ShellyX a výbavou Powered by Shelly
• výstup R1 pre ventil podlahového kúrenia, 2 A odporová alebo 1 A induktívna záťaž
• bezpotenciálový kontakt C1 a C2 pre plynový kotol, peletové kachle alebo iný zdroj tepla
• vstavané meranie teploty s presnosťou ±0,5 °C a vlhkosti s presnosťou ±5 %
• korekcia nameranej teploty v rozsahu ±5 °C a nameranej vlhkosti ±20 %
• vykurovacia diferencia nastaviteľná od 1 do 10 °C
• ochrana proti zamrznutiu s vlastnou štartovacou teplotou 0 až 21 °C
• detská poistka a pamäť nastavenia po výpadku napájania
• Wi-Fi 802.11 b a Bluetooth bez nutnosti hubu, k tomu opakovač Wi-Fi a brána Bluetooth
• napájanie 90 až 240 V AC, 50/60 Hz, rozmery 85,8 x 85,5 x 12 mm, biele vyhotovenie
• prevádzkové prostredie -10 až 55 °C, pracovná vlhkosť 5 až 95 %

Čo produkt dokáže

Termostat má dva výstupy a každý rieši niečo iné. Ventil podlahového kúrenia sa pripája medzi svorku R1 a nulový vodič N a unesie 2 A odporovej alebo 1 A induktívnej záťaže. Dvojica C1 a C2 je bezpotenciálový kontakt, teda iba zopnutie a rozopnutie kontaktu, ktorým sa plynovému kotlu, peletovým kachliam alebo inému zdroju tepla dáva povel na zákur a na útlm. Elektrické podlahové kúrenie termostat rieši inak, dá pokyn pripojenému relé Shelly, ktoré kúrenie zopne podľa teploty a vlhkosti v miestnosti.

Teplotu aj vlhkosť sníma vstavaný snímač. Obe hodnoty sa dajú doladiť korekciou, keď ich termostat pre umiestnenie na stene ukazuje inak, než zodpovedá zvyšku miestnosti. Ochrana proti zamrznutiu drží v miestnosti minimálnu teplotu, aby v čase, keď je dom prázdny, nezamrzla voda v potrubí. Po výpadku prúdu sa termostat vráti k nastaveniu, ktoré mal predtým. Z výroby sa požadovaná teplota nastavuje v rozsahu 15 až 35 °C.

Pokročilé menu je chránené heslom, z výroby 000, a nastavuje sa v ňom:

• minimálna nastaviteľná teplota, z výroby 15 °C, voliteľne v rozsahu 5 až 50 °C
• maximálna nastaviteľná teplota, z výroby 35 °C, voliteľne v rozsahu 5 až 50 °C
• vykurovacia diferencia, z výroby 1 °C, voliteľne v rozsahu 1 až 10 °C
• korekcia nameranej teploty v rozsahu -5 až +5 °C
• korekcia nameranej vlhkosti v rozsahu -20 až +20 %
• ochrana proti zamrznutiu, z výroby vypnutá
• teplota, pri ktorej sa ochrana proti zamrznutiu spustí, z výroby 5 °C, voliteľne 0 až 21 °C
• pamäť nastavenia po výpadku napájania, z výroby zapnutá

Ovládanie a komunikácia

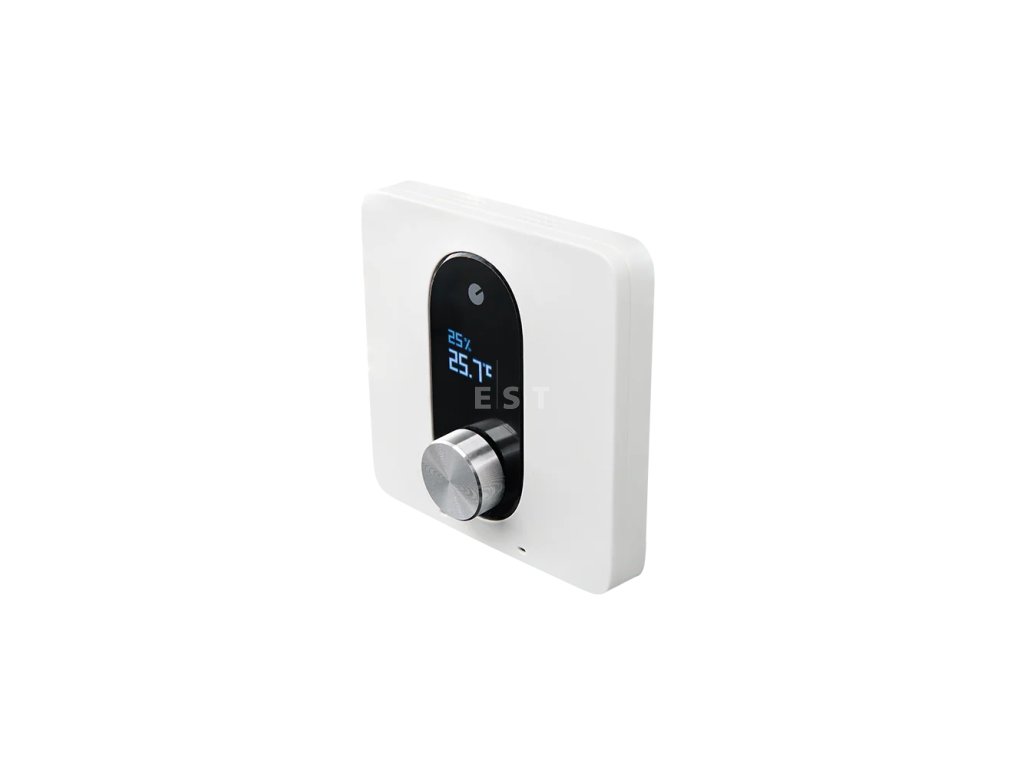

Displej na čelnej strane ukazuje teplotu v miestnosti, relatívnu vlhkosť a ikony, ktoré hlásia stav siete, zámok panela a poruchu. Otočným ovládačom sa prechádza ponukou a mení požadovaná teplota, jeho stlačením sa termostat zapína a vypína a potvrdzujú sa zadané hodnoty. Dotykové tlačidlo prepína zobrazenie a po piatich sekundách držaného stlačenia zapne alebo vypne detskú poistku, na displeji sa pritom objaví alebo zmizne ikona zámku. Podržanie otočného ovládača na desať sekúnd vráti termostat do párovacieho režimu, v ktorom vyzve na otvorenie aplikácie.

Prvýkrát sa termostat uvedie do prevádzky v aplikácii Shelly Smart Control, ďalej už spojenie drží Wi-Fi 802.11 b a žiadna brána k tomu nie je potrebná. Zvládne aj rolu opakovača Wi-Fi a brány pre zariadenia Bluetooth. Popri aplikácii ponúka vlastné webové rozhranie dostupné v domácej sieti a RPC API druhej generácie Shelly s komponentmi Schedule, Webhook, HTTP, KVS, System, WiFi, Cloud, MQTT a Outbound Websocket, takže sa dá napojiť aj na iné automatizačné platformy. Dáta vydáva vo formáte JSON alebo CSV. Časové plány sa dajú naviazať na denný rozvrh aj na východ a západ slnka. Do továrenského nastavenia sa termostat vráti z webového rozhrania, volaním API, tlačidlom na prístroji aj z aplikácie.

Inštalácia a použitie

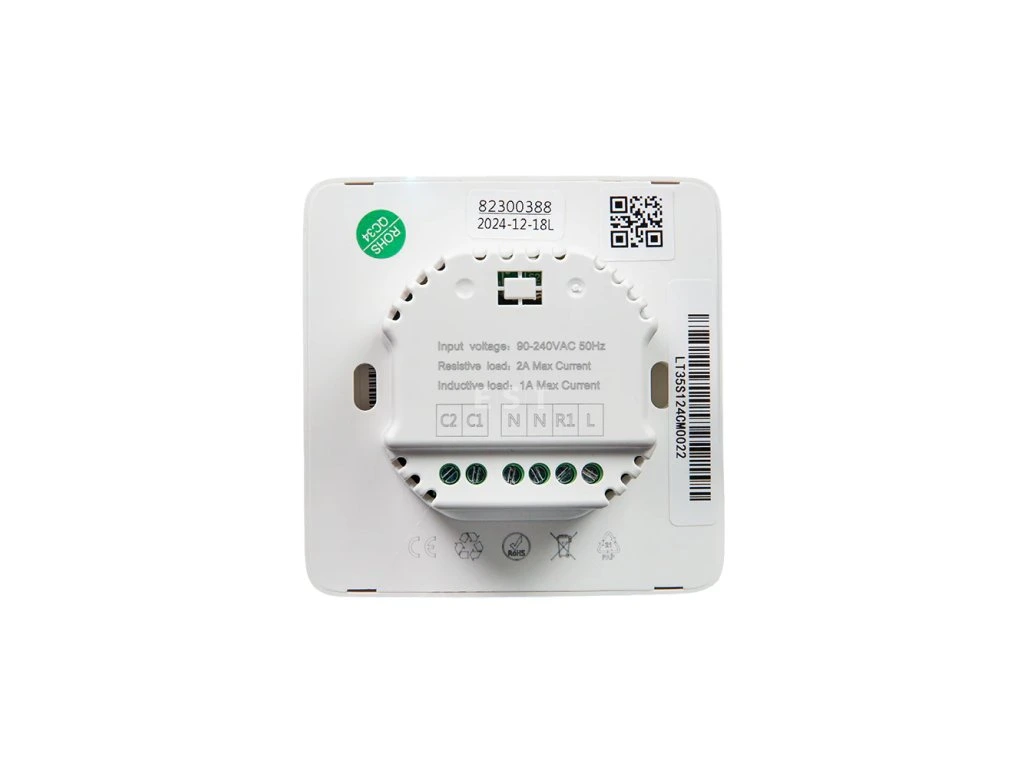

Zapojenie zverte kvalifikovanej elektrikárke alebo kvalifikovanému elektrikárovi. Než sa pustíte do svoriek, overte, že na nich nie je napätie, a pred montážou si potvrďte, že je termostat pre vašu vykurovaciu sústavu vhodný. Napája sa z rozvodnej siete 90 až 240 V AC s kmitočtom 50 alebo 60 Hz. Svorkovnica má tieto svorky:

• L, fázový vodič napájania
• N, nulový vodič napájania
• R1 a druhá svorka N, výstup pre ventil podlahového kúrenia
• C1 a C2, bezpotenciálový kontakt pre plynový kotol alebo iný zdroj tepla

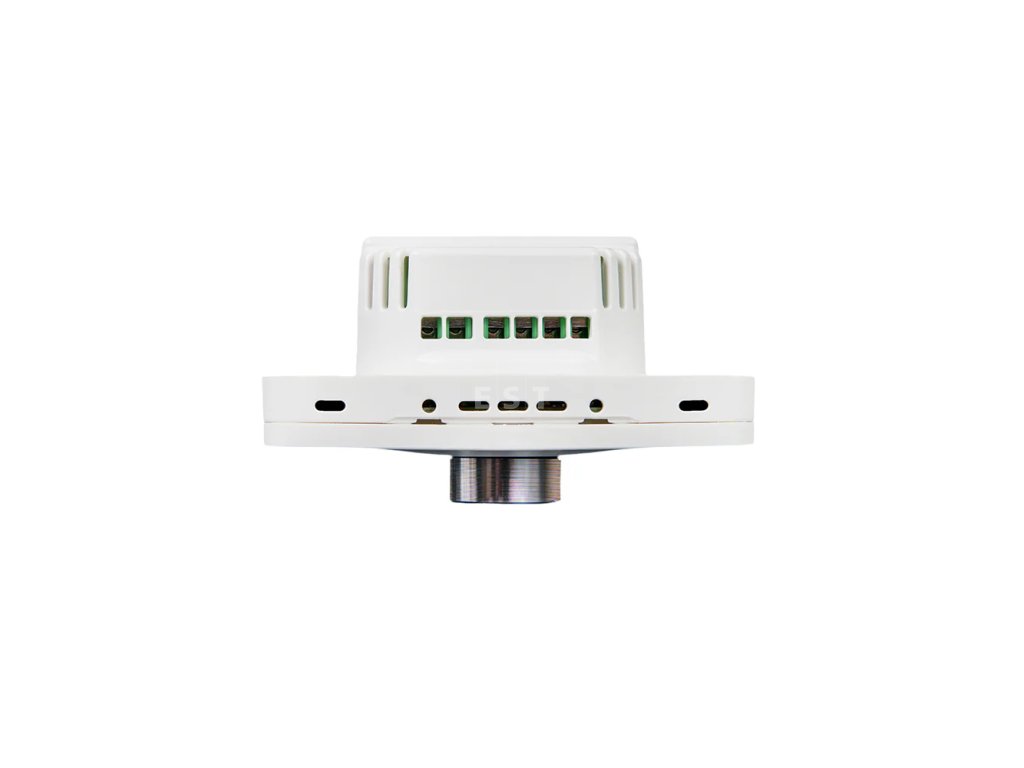

Montuje sa v troch krokoch, rozdelí sa predná a zadná časť, zadná sa priskrutkuje a predná sa nasadí späť. Zadná časť má priemer 54 mm a je 26 mm hlboká, celý termostat má rozmery 85,8 x 85,5 x 12 mm. Skrutky sa doťahujú momentom najviac 0,4 Nm. Zadným krytom sa nevŕta a do samotného termostatu sa nerobia žiadne otvory, montážna plocha musí byť rovná. Na displej pri montáži netlačte a neudierajte doň náradím, sklo praská.

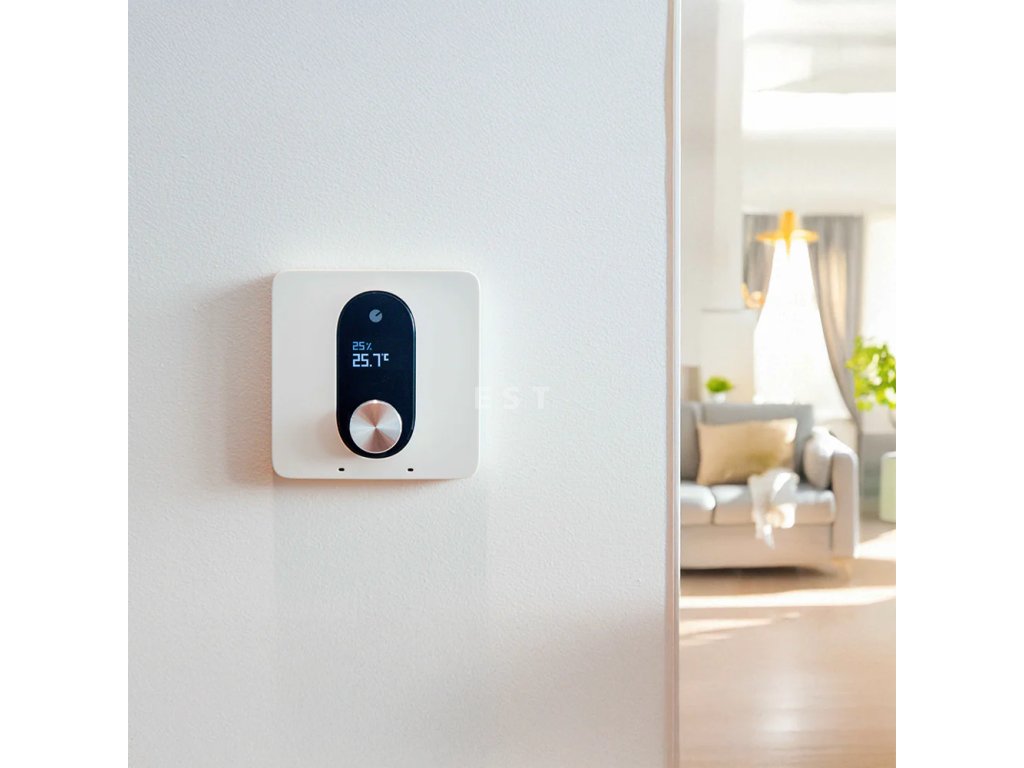

Odporúčaná výška montáže je zhruba 1,2 m nad podlahou. Na umiestnení záleží viac, ako sa zdá, pretože termostat meria teplotu vstavaným snímačom. Nevhodné sú nevetrané miesta ako rohy a priestor za dverami, blízkosť vykurovacích a chladiacich rúrok, priame slnko, okolie zdrojov tepla a veľmi vlhké miesta. Je to prístroj do interiéru a nesmie prísť tam, kde navlhne alebo kam strieka voda. Poškodený alebo chybne sa správajúci prístroj sa ďalej nepoužíva, neopravuje sa ani nerozoberá. Nie je to hračka, deti ho nesmú obsluhovať.

Kde nájde využitie

• obývacia izba s teplovodnou podlahou a vlastným vykurovacím okruhom
• spálňa, kde má byť cez deň chladnejšie a večer teplejšie
• detská izba, kde sa ovládanie zamkne detskou poistkou
• chalupa alebo byt, ktorý zostáva dlhší čas prázdny a nemá zamrznúť
• plynový kotol alebo peletové kachle spínané bezpotenciálovým kontaktom podľa skutočnej teploty v miestnosti
• elektrická vykurovacia rohož spínaná cez relé Shelly na pokyn termostatu
• kancelária alebo prevádzka, kde sa kúri podľa rozvrhu a cez víkend sa teplota stiahne

Dôležité pred nákupom

• Zapojenie do rozvodnej siete 90 až 240 V AC musí urobiť kvalifikovaná elektrikárka alebo kvalifikovaný elektrikár.
• V mieste inštalácie musí byť k dispozícii nulový vodič N, termostat ho potrebuje na napájanie aj na výstup k ventilu.
• Výstup unesie 2 A odporovej alebo 1 A induktívnej záťaže, silnejšiemu pohonu alebo čerpadlu predradte inštalačné relé.
• Kontakt C1 a C2 iba spína a rozpína, napätie si prináša pripojený zdroj tepla, takže ten musí vedieť povel bez napätia prijať.
• Elektrickú vykurovaciu rohož termostat neriadi priamo, potrebuje k nej ešte relé Shelly.
• Fan coil jednotku ani zbernicu RS485 Modbus tento model neobsluhuje, na to je určený ST802-B.
• Požadovaná teplota sa z výroby nastavuje v rozsahu 15 až 35 °C, medze sa posunú v pokročilom menu v rámci 5 až 50 °C.
• Ochrana proti zamrznutiu je z výroby vypnutá, zapína sa v pokročilom menu.
• Je to prístroj do interiéru, prevádzkové prostredie -10 až 55 °C a pracovná vlhkosť 5 až 95 %.
• Skrutky sa doťahujú momentom najviac 0,4 Nm, zadným krytom sa nevŕta.
• Odporúčaná výška montáže je asi 1,2 m nad podlahou, mimo rohov, priestoru za dverami, priameho slnka a vykurovacích rúrok.
• Vyhlásenie o zhode sa vzťahuje na smernice 2011/65/EU, 2014/35/EU a 2014/53/EU.

Časté otázky

Zopne priamo elektrickú vykurovaciu rohož?
Nie. Termostat dá pokyn pripojenému relé Shelly, ktoré kúrenie zopne. Vlastný výstup R1 je určený pre ventil podlahového kúrenia.

Aký veľký ventil unesie výstup?
Do 2 A pri odporovej záťaži a do 1 A pri induktívnej záťaži. Silnejší pohon pripojte cez pomocné relé.

Na čo sú svorky C1 a C2?
Je to bezpotenciálový kontakt. Iba sa zopne a rozopne, takže dáva povel plynovému kotlu alebo inému zdroju tepla bez toho, aby z neho išlo napätie.

Dá sa nastaviť viac ako 35 °C?
Z výroby je rozsah 15 až 35 °C. V pokročilom menu sa spodná aj horná medza posunie v rámci 5 až 50 °C.

Kde nájdem pokročilé nastavenie?
Dotykovým tlačidlom prepnite na položku nastavenia a stlačením otočného ovládača zadajte heslo. Z výroby je 000.

Musím k nemu kupovať hub?
Nie, pripojí sa rovno na domácu Wi-Fi. K dispozícii je aj Bluetooth.

Ukazuje inú teplotu, než mám v miestnosti. Dá sa to zladiť?
Áno, v pokročilom menu je korekcia nameranej teploty v rozsahu -5 až +5 °C a rovnako korekcia vlhkosti v rozsahu -20 až +20 %.

Zabránim tomu, aby teplotu prestavil niekto ďalší?
Áno, termostat má detskú poistku. Zapne sa podržaním dotykového tlačidla na päť sekúnd, na displeji sa objaví ikona zámku.

Patrí do kúpeľne?
Je to prístroj do interiéru a nesmie prísť tam, kde navlhne alebo kam strieka voda. Veľmi vlhké miesta sú preň nevhodné.

Termostat sa neobjavuje v aplikácii. Čo teraz?
Vráťte ho do párovacieho režimu, teda podržte otočný ovládač desať sekúnd. Na displeji sa potom objaví výzva na otvorenie aplikácie.
