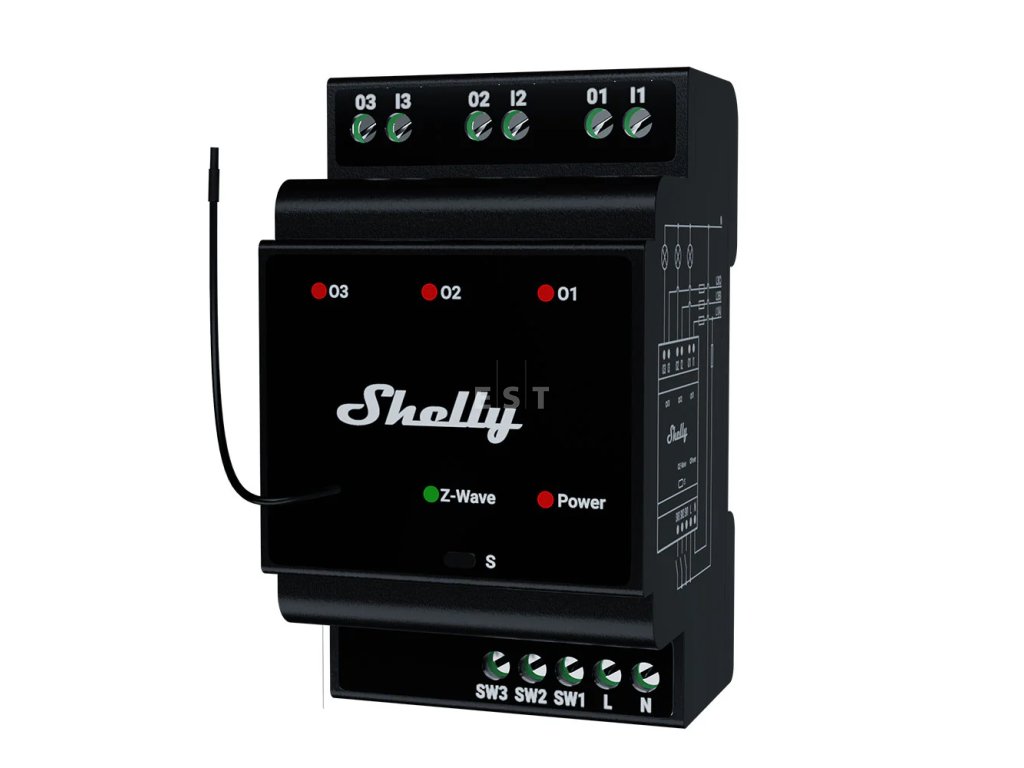

SHELLY Wave Pro 3 LR Spínací modul na DIN lištu 3-kanálový 16 A na kanál s bezpotenciálovými kontaktmi, Z-Wave Long Range

Podrobný popis

Shelly Wave Pro 3 LR je trojkanálový spínací modul do rozvádzača. Tri relé s bezpotenciálovými kontaktmi obsluhujú tri navzájom oddelené záťažové okruhy a ku každému z nich patrí samostatná dvojica svoriek, jedna na prívod a druhá na vývod. Okruhy môžu byť rozdelené medzi tri fázy, rovnako dobre však vystačia aj s jedinou. Elektronika má na napájanie vlastné svorky L a N. Ovládať sa dá cez Z-Wave aj nástenným vypínačom. Objednávací kód je QUSW-0A3X16EU.

Je to pre vás?

Áno, ak

• potrebujete v rozvádzači tri samostatné okruhy a každý z nich zaťažiť až 16 A pri 240 V AC
• chcete záťaž rozprestrieť medzi tri fázy, združené napätie medzi nimi smie byť 400 V
• obsluhujete aj jednosmerný obvod, kontakty znesú do 30 V a takisto 16 A na kanál
• budujete inštaláciu na Z-Wave a láka vás režim Long Range, teda priame spojenie s bránou v pásme 864 MHz a dosah vonku až 1000 m podľa miestnych podmienok
• pri každom výstupe osobitne si chcete určiť, či má byť spínacím kontaktom NO, alebo rozpínacím NC
• necháte na stene doterajšie vypínače, slúžia na to tri ovládacie vstupy SW1, SW2 a SW3
• máte v rozvádzači voľných 53 mm šírky a pri prúde nad 5 A na kanál dokážete okolo prístroja udržať ešte aspoň 10 mm voľného miesta

Nie, hodí sa iný model, pokiaľ

• sledujete pri okruhoch odoberaný výkon, ten hlási Shelly Wave Pro 2PM LR
• dva okruhy vám bohato postačia, vtedy je na rade Shelly Wave Pro 2
• spínate jediný okruh, s tým si poradí Shelly Wave Pro 1
• riadite roletu, žalúziu alebo markízu, pre pohony je určený Shelly Wave Pro Shutter
• plynulé stmievanie ponúka až Shelly Wave Pro Dimmer 2PM
• vaša domácnosť stojí na Wi-Fi a bránu Z-Wave kupovať nechcete

Hlavné vlastnosti

• 3 reléové výstupy O1, O2 a O3, všetky bezpotenciálové
• 16 A na kanál pri striedavom napätí do 240 V AC
• súčet všetkých troch kanálov môže dosiahnuť 48 A
• jednosmerné spínanie do 30 V, opäť 16 A na kanál a 48 A spolu
• oddelené prívodné svorky I1, I2 a I3, takže každý okruh smie mať vlastnú fázu
• tri ovládacie vstupy SW1, SW2 a SW3 pre tlačidlo aj pre bežný vypínač, správanie každého z nich sa nastavuje osobitne
• napájané zo siete 110 až 240 V AC, kmitočet 50/60 Hz, elektronika sama odoberá pod 0,3 W
• režim Z-Wave Long Range v pásme 864 MHz, vnútri budovy do 80 m a vonku do 1000 m
• režim siete mesh v pásme 868,4 MHz, vnútri budovy do 40 m, a modul v ňom pracuje ako opakovač
• čip Z-Wave S800, vysielací výkon pod 25 mW, zabezpečenie až po úroveň S2 Authenticated
• typ kontaktu NO alebo NC voliteľný pre každý z troch výstupov osobitne
• trvale zapnutá ochrana proti prehriatiu, prehriatie modul ohlási bráne
• čierne plastové puzdro na montáž na lištu DIN, rozmery 96 x 53 x 59 mm a hmotnosť 150 g

Čo produkt dokáže

Vnútri sú tri oddelené relé. Prvý okruh prichádza svorkou I1 a odchádza výstupom O1, druhý dvojicou I2 a O2, tretí dvojicou I3 a O3. Keďže sú kontakty bezpotenciálové, spínaný obvod je galvanicky oddelený od napájania elektroniky, ktoré si modul odoberá zo svoriek L a N. Jeden kanál teda pokojne obslúži svetelný okruh, druhý zásuvkový a tretí napríklad vykurovacie teleso vedené inou fázou. Správanie výstupov sa dá obrátiť, voľbu medzi spínacím kontaktom NO a rozpínacím kontaktom NC určuje parameter 23 pri výstupe O1, parameter 24 pri O2 a parameter 106 pri O3, vo východiskovom stave platí NO. Každý kanál si tiež naplánuje vlastné vypnutie aj zapnutie. Prvý výstup ovládajú parametre 19 a 20, druhý parametre 21 a 22, tretí parametre 29 a 30, a jednotku času určujú parametre 25, 26 a 108. Po výpadku napájania sa modul vracia do prevádzky za menej ako 1 sekundu a o stave výstupov rozhodnú parametre 17, 18 a 27. Vstup sa dá od svojho výstupu odpojiť, takzvaný detach mode zapínajú parametre 7, 8 a 9. Nástenný vypínač potom relé neovláda a jeho prepnutie sa iba hlási do siete. Teplotu si modul stráži sám. Len čo prekročí 80 °C na dlhšie ako 5 sekúnd, rozopne vlastný výstup a upozorní na to bránu. Vypnúť túto ochranu nemožno a alarm zmizne po odpojení a novom pripojení napájania, prípadne po diaľkovom reštarte cez parameter 117. Meranie výkonu modul nemá, watty na kanáloch teda nesleduje.

Ovládanie a komunikácia

Modul zvláda dve topológie siete Z-Wave, klasickú mesh a hviezdicovú Long Range. Vyberáte si medzi nimi raz, pri zaraďovaní do siete, súčasne obe nebežia. Sieť mesh využíva pásmo 868,4 MHz, vnútri budovy dosiahne do 40 m a modul v nej sám pracuje ako opakovač, takže posiela ďalej komunikáciu ostatných prístrojov. Long Range pracuje na 864 MHz, vnútri budovy dosiahne do 80 m a vonku až do 1000 m, hovorí však výhradne s bránou a opakovačom už nie je. Práve preto musí brána Long Range podporovať. Rozdiel je aj v samotnom zaradení do siete. Long Range pozná jedinú cestu, a tou je SmartStart: bránou sa naskenuje QR kód z modulu, ktorý sa potom do 10 minút po pripojení napájania ohlási do siete sám. Tlačidlo S ani nástenný vypínač modul do siete Long Range nepripoja, oboje patrí výhradne sieti mesh. Vyradenie zo siete aj továrenský reset tlačidlom S zostávajú dostupné vždy. Podobne je to s asociáciami, teda s priamymi povelmi medzi prístrojmi bez účasti brány. Ku vstupu SW1 náležia skupiny 2 a 3, ku vstupu SW2 skupiny 4 a 5 a ku vstupu SW3 skupiny 6 a 7. Každá pojme najviac 9 uzlov a odporúčaných je najviac 5. Párne skupiny vysielajú jednoduchý povel zapnuté a vypnuté, nepárne povel na plynulý nábeh úrovne, aký využije stmievač v tej istej sieti. Všetky tieto skupiny náležia sieti mesh. Long Range ponecháva skupinu 1 Lifeline, ktorá bráne hlási zmenu výstupov, prehriatie aj reset priamo na prístroji. Podporovaná je nešifrovaná prevádzka, S0 a dve úrovne S2, pričom pri S2 si brána vypýta kód PIN kľúča DSK. Zapínanie a vypínanie všetkých troch kanálov aj hlásenie zo vstupov SW zvládajú systémy a brány Cozify, Fibaro HC 3 s Wave engine 3, Home Assistant, Homee Gen 7, Homey a Vera Ezlo. SmartThings sa bez ovládača Shelly Wave edge driver nezaobíde, pri bráne Homey možno prípadné problémy s hláseniami odstrániť odporúčaným postupom a brána Homee Gen 5 zatiaľ otestovaná nie je.

Inštalácia a použitie

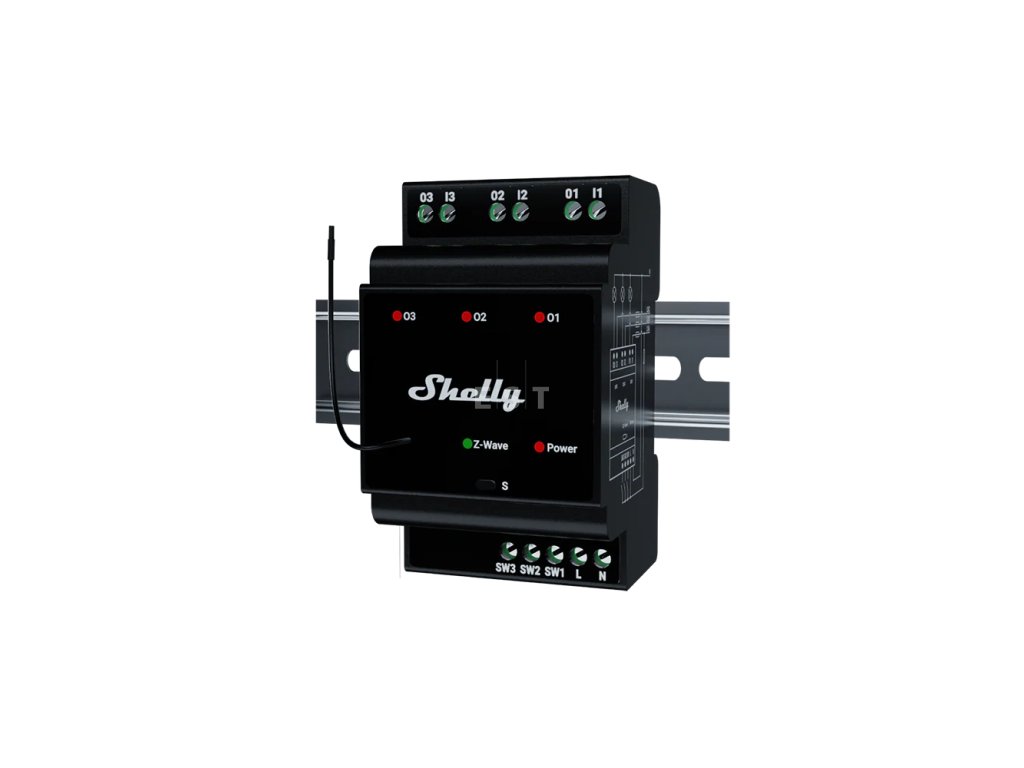

Prístroj sa nacvakne na DIN lištu v rozvádzači a má rozmery 96 x 53 x 59 mm s toleranciou ± 0,5 mm. Elektronika sa napája zo svoriek L a N, pričom fázu pre ňu smiete odobrať z ktorejkoľvek z troch fáz v rozvádzači. Prívodná fáza prvého okruhu končí na svorke I1, druhého na I2 a tretieho na I3, v schéme ide o vodiče L1, L2 a L3 s označením A, B a C. Združené napätie medzi nimi je 400 V. Spotrebiče prídu na výstupy O1, O2 a O3 a na nulový vodič. Všetky tri okruhy pokojne môžu vychádzať aj z jedinej fázy. Ovládacie vypínače alebo tlačidlá sa pripoja na svorky SW1, SW2 a SW3 a ich typ nesú parametre 1, 2 a 3. Hodnota 0 patrí tlačidlu, hodnota 1 vypínaču, pri ktorom zopnutý kontakt znamená zapnuté, a hodnota 2 vypínaču, ktorý výstup prepne pri každej zmene svojej polohy. Vo východiskovom stave platí práve hodnota 2. Zelenému konektoru vyhovejú vodiče 0,5 až 2,5 mm² odizolované na dĺžku 6 až 7 mm, uťahovací moment skrutiek nesmie prekročiť 0,4 Nm. Siahnite po plných jednožilových vodičoch s tepelnou odolnosťou izolácie najmenej PVC T105 °C. Ak očakávate na kanáli prúd vyšší ako 5 A, musí okolo každého prístroja radu Pro zostať voľných aspoň 10 mm. Zapojenie do siete smie vykonať iba kvalifikovaný elektrikár a pred montážou sa ističe vypnú a overí sa, že svorky nie sú pod napätím. Anténu je zakázané krátiť. Kovové prvky v jej okolí môžu rušiť signál, veďte ju preto čo najďalej od kovu. Miesto v rozvádzači musí byť suché. Prevádzková teplota smie byť -20 až 40 °C, nadmorská výška nesmie presiahnuť 2000 m a relatívna vlhkosť vzduchu má zostať v rozmedzí 30 až 70 %.

Čo si ešte pripraviť

• Bránu Z-Wave, ktorá zvláda Long Range. Musí podporovať zariadenia Z-Wave Plus s viacerými kanálmi a pri tomto module aj Long Range. Bez toho ho môže rozpoznať nesprávne alebo sa v nej vôbec neobjaví.
• QR kód modulu. V režime Long Range sa zariadenie zaradí jedine cez SmartStart, teda naskenovaním kódu bránou. Tlačidlo S ani nástenný vypínač ho do siete Long Range nepripoja.
• Rozhodnutie mesh alebo Long Range pred zaradením. Vedľa seba nebežia. Prechod medzi nimi znamená modul zo siete vyradiť a zaradiť znova, a v režime Long Range prestáva byť opakovačom.
• RC odrušovací člen ku každej indukčnej záťaži, s hodnotami 0,1 µF, 100 Ω, 1/2 W a 600 V AC. Týka sa to LED driverov, transformátorov, ventilátorov, chladničiek aj klimatizácií.
• Miesto v rozvádzači navyše. Ak na niektorom kanáli očakávate prúd nad 5 A, musí okolo každého prístroja radu Pro zostať aspoň 10 mm voľných.
• Plné jednožilové vodiče 0,5 až 2,5 mm² s izoláciou odolnou aspoň do PVC T105 °C, odizolované na 6 až 7 mm.

Kde nájde využitie

• rodinný dom s ovládaním vonkajšieho osvetlenia, vianočnej výzdoby a terasového zásuvkového okruhu priamo z rozvádzača
• kúpeľňa a kuchyňa, kde prvý kanál obstará vyhrievané zrkadlo, druhý vyhrievaný rebrík a tretí podlahové kúrenie, všetko riadené čidlami v sieti Z-Wave
• predajňa či reštaurácia, v ktorej prvé relé rozsvieti svetelnú reklamu, druhé zapne obrazovku a tretie ambientné osvetlenie
• kancelária a zasadacia miestnosť s technikou spínanou podľa prítomnosti a prevádzkového času
• výrobná hala a poľnohospodárska prevádzka s troma oddelenými okruhmi pre osvetlenie, ohrev a svetelnú signalizáciu
• rozľahlý areál alebo hospodárska budova mimo dosahu bežnej siete, kde sa hodí spojenie Long Range vonku až do 1000 m
• serverovňa a technická miestnosť s potrebou reštartovať smerovač, modem alebo sieťový prvok na diaľku

Dôležité pred nákupom

• Meranie výkonu modul nemá. Odoberané watty na kanáloch nesleduje. Dvojkanálovým modelom s meraním je Shelly Wave Pro 2PM LR.
• Topológiu siete volíte raz, pri zaraďovaní do siete. Vedľa seba mesh a Long Range nebežia, prechod medzi nimi teda znamená modul zo siete vyradiť a zaradiť znova.
• Tlačidlo S ani nástenný vypínač modul k sieti Long Range nepripoja. Zostáva SmartStart, teda naskenovanie QR kódu bránou.
• V režime Long Range prestáva modul byť opakovačom a hovorí iba s bránou. Ako opakovač pracuje jedine v sieti mesh.
• Brána Z-Wave musí podporovať zariadenia Z-Wave Plus s viacerými kanálmi a pri tomto module aj Long Range. Bez toho sa môže stať, že ho rozpozná nesprávne alebo sa v nej neobjaví.
• Medze sú dve a platia zároveň. Jeden kanál unesie 16 A, celý modul 48 A.
• K prístroju nepripájajte spotrebiče, ktoré uvedenú najvyššiu záťaž prekračujú.
• Ak očakávate na kanáli prúd vyšší ako 5 A, musí okolo každého prístroja radu Pro zostať voľných aspoň 10 mm.
• Vnútorná ochrana je jediná, proti prehriatiu, a vypnúť ju nemožno. Nad 80 °C na čas dlhší ako 5 sekúnd vypne výstup a ohlási to bráne. Alarm sa zruší odpojením a novým pripojením napájania alebo diaľkovým reštartom cez parameter 117.
• Zvládne záťaž odporovú, teda žiarovky aj vykurovacie telesá, a takisto kapacitnú. Medzi indukčné záťaže patria LED drivery, transformátory, ventilátory, chladničky aj klimatizácie a pripojiť sa smú jedine cez člen RC s hodnotami 0,1 µF, 100 Ω, 1/2 W, 600 V AC. Zapája sa paralelne k spotrebiču. To isté sa týka elektromotorov, ventilátorov a vysávačov, pri ktorých počas spínania vznikajú napäťové špičky.
• Zelenému konektoru vyhovejú vodiče 0,5 až 2,5 mm² odizolované na 6 až 7 mm, pričom uťahovací moment nesmie prekročiť 0,4 Nm. Siahnite po plných jednožilových vodičoch s tepelnou odolnosťou izolácie najmenej PVC T105 °C.
• Miesto v rozvádzači musí byť suché a prístroj nesmie navlhnúť.
• Anténu je zakázané krátiť. Kovové prvky v jej okolí môžu rušiť signál.
• Bez brány Z-Wave sa parametre nenastavia ani sa modul neovládne na diaľku. Výstupy sa dajú prepínať vypínačmi na vstupoch SW1, SW2 a SW3.
• Pri zabezpečení S2 si brána vypýta kód PIN kľúča DSK. Nájdete ho na štítku z boku prístroja a jeho kópia je priložená v balení. Kópiu odložte, stratiť sa nesmie.
• Spoľahlivosť bezdrôtového prenosu Z-Wave nie je stopercentná. Na samotnom prístroji preto nesmie stáť ochrana života ani cenného majetku.
• Montáž do rozvádzača musí vykonať kvalifikovaný elektrikár. Začína kontrolou, že ističe sú vypnuté a svorky nie sú pod napätím.

Svorky a ovládacie prvky

Časté otázky

Môžem všetky tri kanály zaťažiť na 16 A naraz?
Áno. Jeden kanál unesie 16 A a celý modul 48 A, čo je práve súčet troch kanálov. Nad 5 A na kanál však nechajte okolo prístroja 10 mm voľného miesta.

Musia byť všetky tri okruhy na rovnakej fáze?
Nemusia. Prívody I1, I2 a I3 prijmú tri rôzne fázy so združeným napätím 400 V, rovnako dobre im však postačí jediná spoločná fáza.

Zmeria modul odoberaný výkon?
Nie, výkon tento prístroj nemeria. Watty ukáže dvojkanálový Shelly Wave Pro 2PM LR.

Čo získam režimom Long Range?
Dosah do 80 m v budove a vonku až do 1000 m v pásme 864 MHz. Modul komunikuje priamo s bránou, prestáva však byť opakovačom a nedá sa pridať tlačidlom S.

Ako modul pridám do siete Long Range?
Cez SmartStart. Bránou sa naskenuje QR kód z modulu, ktorý sa do 10 minút po pripojení napájania ohlási do siete sám.

Zvládne aj jednosmerný obvod?
Áno. Kontakty sú bezpotenciálové a znesú do 30 V DC pri 16 A na kanál a 48 A spolu.

Môže byť výstup rozpínací?
Áno, a to pri každom kanáli osobitne. Voľbu medzi NO a NC určuje parameter 23 pri výstupe O1, parameter 24 pri výstupe O2 a parameter 106 pri výstupe O3.

Poslúži modul aj bez brány Z-Wave?
Výstupy prepnete vypínačmi na vstupoch SW1, SW2 a SW3. Nastavenie parametrov a ovládanie na diaľku však bez brány nejdú.

Čo sa stane po výpadku prúdu?
Modul sa vráti do prevádzky za menej ako 1 sekundu a o stave výstupov rozhodnú parametre 17, 18 a 27.

Shelly Wave Pro 3 LR alebo Shelly Wave Pro 2?

Po Shelly Wave Pro 3 LR siahnite, keď spínate tri okruhy, chcete ich rozdeliť medzi fázy alebo potrebujete veľký dosah režimu Long Range. Shelly Wave Pro 2 sa hodí tam, kde dva okruhy stačia a v zaplnenom rozvádzači rozhodujú milimetre: na lište zaberie 19 mm proti 53 mm.
