SHELLY BLU TRV 2-PACK Inteligentná termostatická hlavica, Bluetooth

Podrobný popis

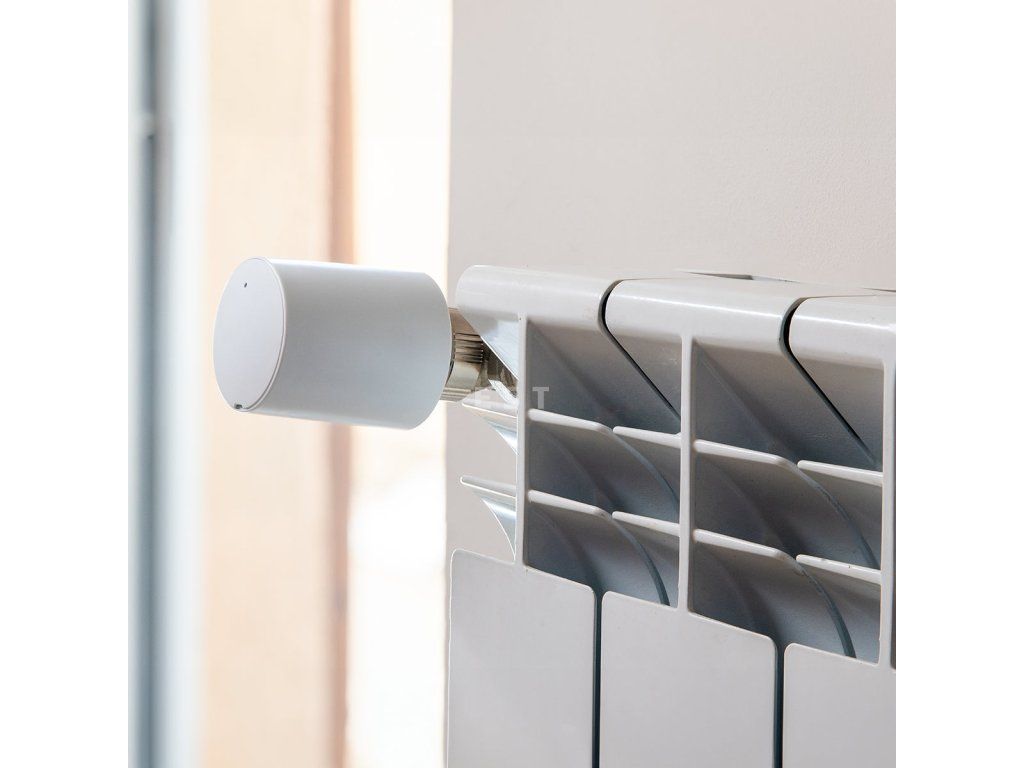

Dva radiátory potrebujú dve hlavice, ale bránu iba jednu. Tak je toto balenie zložené. Nájdete v ňom dvojicu termostatických hlavíc Shelly BLU TRV modelu SBTR-001AEU a k nim jednu bránu Shelly BLU Gateway Gen3. O tú sa obe hlavice delia. Každá hlavica nahradí ručnú termostatickú hlavicu na svojom radiátore, sleduje teplotu vo svojej miestnosti a vlastným motorom si sama otvára a priviera ventil. Cieľovú teplotu zadáte od 4 do 30 stupňov Celzia a zmeniť ju môžete otočným prstencom na hlavici, z telefónu alebo rozvrhom. Brána, ktorú zapojíte do konektora USB, obe hlavice pripojí k sieti a pojme ich celkovo päť, takže sa k nej neskôr dajú pridať ďalšie.

Je to pre vás?

Áno v týchto prípadoch:

• osádzate dva radiátory a chcete každý z nich riadiť samostatne
• nechcete bránu kupovať dvakrát, obe hlavice sa hlásia k tej istej
• začínate dvoma miestnosťami a chcete si nechať voľné miesto pre ďalšie hlavice
• na radiátoroch máte termostatické ventily s rozmerom M30 x 1,5 alebo také, pre ktoré je adaptér už v krabici
• chcete teplotu meniť aj ručne priamo na hlavici, keď telefón nie je pri ruke
• chcete v každej miestnosti iný denný priebeh, napríklad v spálni chladno predpoludním a v pracovni teplo od rána
• počítate s tým, že neskôr pridáte snímač otvoreného okna alebo druhý teplomer mimo dosahu sálavého tepla

Nie v týchto prípadoch:

• máte jediný radiátor, na ten je určené balenie SHELLY BLU TRV Singl s jednou hlavicou a jednou bránou
• chystáte sa osadiť tri radiátory, na to je balenie SHELLY BLU TRV 3-PACK s troma hlavicami a jednou bránou
• chcete z jednej brány obslúžiť viac ako päť radiátorov, potom bude potrebná druhá brána
• na radiátore chýba termostatický ventil s dosadacou ihlou, jeho výmenu urobí kúrenár
• hľadáte niečo do trvale vlhkého prostredia alebo von, tieto hlavice sú určené len do interiéru

Hlavné vlastnosti

• dvojica termostatických hlavíc Shelly BLU TRV modelu SBTR-001AEU a k nim jedna brána, teda Shelly BLU Gateway Gen3
• obe hlavice sa hlásia k tej istej bráne, k nej sa dá pripojiť až päť hlavíc
• cieľová teplota od 4 do 30 stupňov Celzia s krokom 0,1 stupňa na jedno pootočenie prstenca
• trojmiestny sedemsegmentový displej na každej z hlavíc
• Bluetooth a Zigbee v hlaviciach, o Wi-Fi sa stará brána
• Boost na zadaný počet minút otvorí ventil naplno, teda na 100 percent
• rozvrhy a akcie sa nastavujú ku každej hlavici zvlášť
• externé snímače Shelly BLU Door/Window, BLU H&T Display ZB, BLU H&T ZB a BLU H&T
• každá hlavica beží na dvoch článkoch AA 1,5 V z krabice
• bez adaptéra sadne na ventil s rozmerom M30 x 1,5 a ďalšie adaptéry sú priložené
• hmotnosť jednej hlavice 107 g, upevňovací krúžok z poniklovanej mosadze a biele plastové telo
• brána s rozmermi 60 x 27 x 11 mm do konektora USB typu A

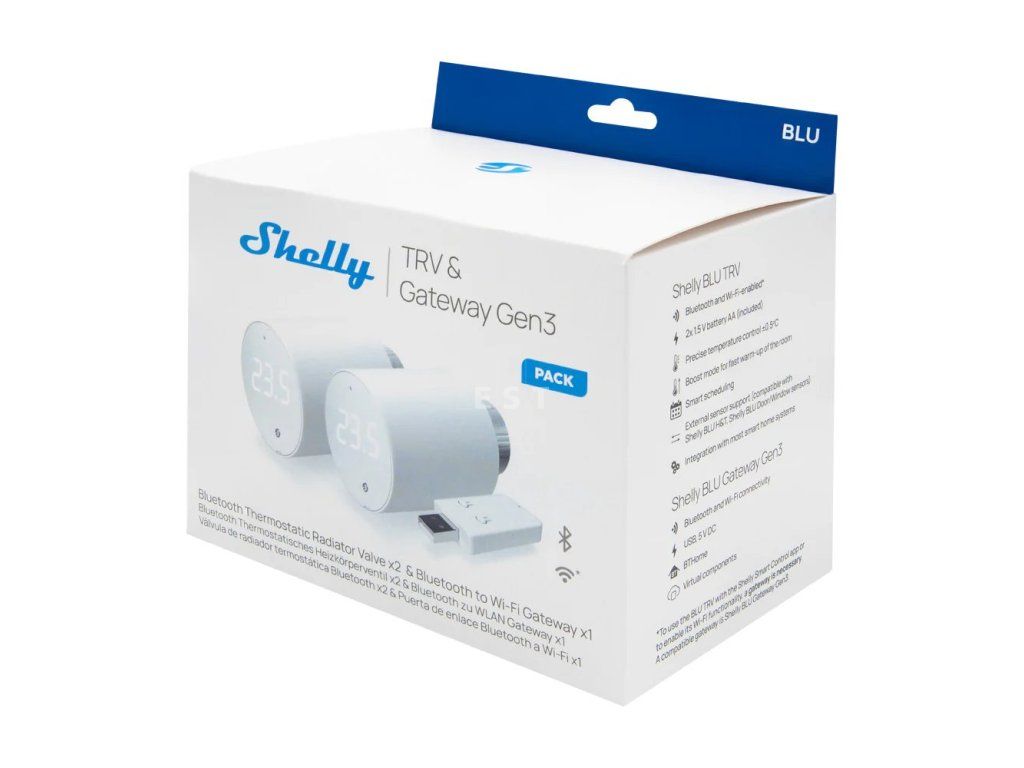

Čo je v balení

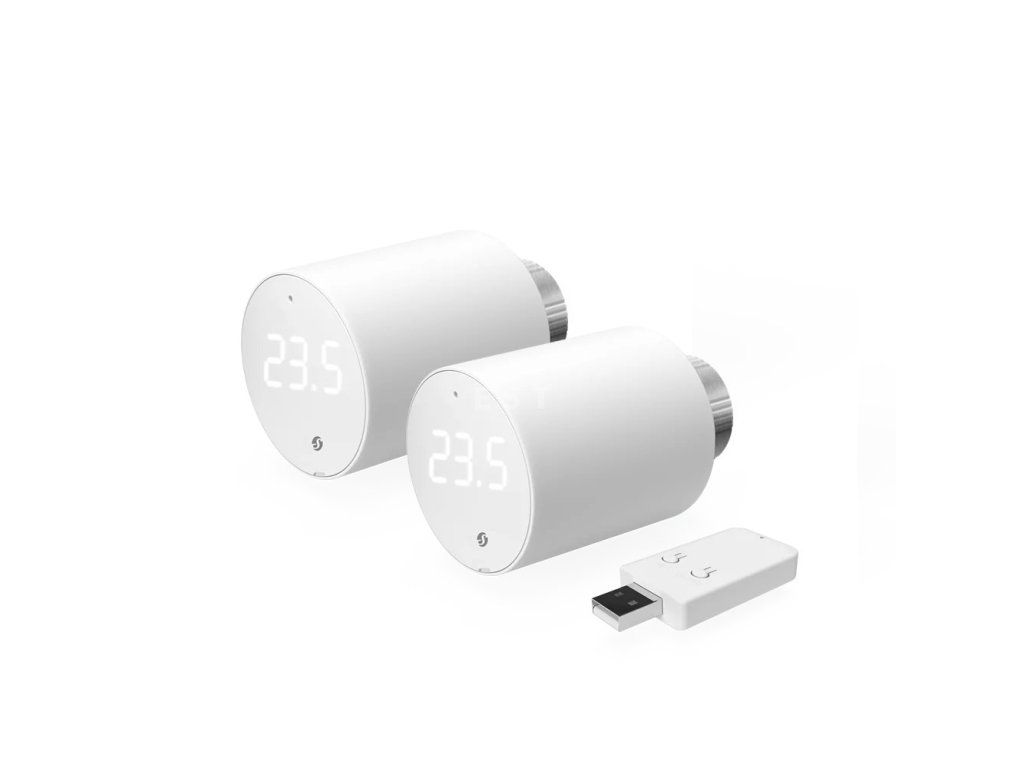

• dve termostatické hlavice Shelly BLU TRV, model SBTR-001AEU
• jedna brána, a to Shelly BLU Gateway Gen3 modelu S3GW-1DBT001
• články AA 1,5 V, dva do každej hlavice, vložené už z výroby
• podložka na ventil ku každej hlavici
• adaptéry RAV, RA, RAVL, Caleffi, Giacomini a M28 x 1,5
• predlžovacie kolíky k adaptérom

Čo produkt dokáže

Obe hlavice sú od seba nezávislé. Každá má svoj teplomer, svoju cieľovú teplotu aj svoj rozvrh, takže v spálni môže platiť úplne iný denný priebeh než v obývačke, a aj tak sú obe pripojené k jednej bráne. Ku každej hlavici sa zobrazuje stav článkov, sila signálu, nameraná teplota a otvorenie ventilu od 0 do 100 percent. Z toho zistíte, či je ventil len pootvorený alebo naplno. Boost otvorí ventil naplno na toľko minút, koľko zadáte, a po ich uplynutí ho zase zavrie. Rozpoznanie otvoreného okna má vlastnú sadu hodnôt, teda oneskorenie, náhradnú teplotu a trvanie. Ochrana proti zatuhnutiu pohne ventilom aspoň raz za týždeň, aby sa nezadrel. Vyvážené vykurovanie dáva prednosť úspore energie pred presnosťou a po jeho vypnutí je to naopak. Tichý režim stíši pohyby ventilu. Teplotný posun vyrovná skreslenie, ktoré do merania vnáša teplo z vlastného tela hlavice, a minimálna poloha ventilu udáva v percentách, ako ďaleko zostane ventil otvorený aj vtedy, keď sa má zavrieť. Automatická kalibrácia si dráhu podľa potreby opraví sama. Displej sa dá otočiť o 180 stupňov, stmaviť v ôsmich úrovniach alebo zamknúť. Riadenie podľa externej teploty prepne hlavicu na údaj z priradeného snímača a vlastný teplomer zostane mimo hry. Samostatný režim pre podlahové vykurovanie sa hodí vtedy, keď hlavica neriadi radiátor, ale podlahový okruh, keď je miestnosť na svoj radiátor priveľká alebo keď okolo radiátora zle prúdi vzduch.

Ovládanie a komunikácia

K Wi-Fi a do aplikácie obe hlavice pripája brána. Zasuniete ju do konektora USB typu A, s hlavicami si vymieňa dáta cez Bluetooth a sprístupní ich v aplikácii Shelly Smart Control. Cez bránu prebieha aj priradenie externých snímačov a webová správa v prehliadači. Brána zvládne navyše rolu opakovača Wi-Fi a ponúka MQTT, skriptovanie a webhooky. Nezávisle od nej sa každá hlavica dokáže prihlásiť priamo do vašej siete Zigbee, túto možnosť priniesol firmvér 1.3.2 a pri staršej verzii firmvéru teda začnete aktualizáciou. Na samotnej hlavici je vonkajší otočný prstenec a pod ním svieti trojmiestny displej. Každý krok prstenca zmení teplotu o 0,1 stupňa a po troch sekundách bez ďalšieho otočenia sa hodnota potvrdí. Boost zapnete rýchlym otočením o viac ako 10 krokov doprava a rovnako rýchlym otočením o viac ako 10 krokov doľava ho ukončíte. Ponuku otvoríte krátkymi pohybmi striedavo na obe strany a nájdete v nej stav článkov, stav siete Zigbee, počet chýb a počet spárovaných zariadení Bluetooth, odtiaľ sa spúšťa aj párovanie. Tlačidlo je na zadnej strane a prístupné je až vtedy, keď hlavicu zložíte z podložky. Jedným stlačením sa spustí párovanie Bluetooth, tromi stlačeniami prihlásenie do siete Zigbee a keď tlačidlo podržíte 30 sekúnd, hlavica sa vráti do výrobných nastavení.

Inštalácia a použitie

Pri prvom radiátore si postup prejdete celý a pri druhom ho zopakujete, ale nepredpokladajte, že oba ventily sú rovnaké. Aj v jednom byte môžu byť na radiátoroch dva rôzne. Začína sa tým, že zastavíte prívod tepla a počkáte, kým radiátor vychladne. Dole ide iba stará termostatická hlavica, kovové telo ventilu ani spoje na potrubí zostanú tak, ako sú. Pri rozmere M30 x 1,5 dosadne podložka na ventil rovno, inak medzi ne patrí adaptér, buď z krabice, alebo dokúpený. Krúžok utiahnite prstami v smere hodinových ručičiek, značka na podložke musí pritom mieriť nahor, a nakoniec ho iba zľahka dotiahnite nastaviteľným kľúčom, nikdy silou. Z priestoru na články vytiahnite izolačný pásik, hlavicu zarovnajte podľa výrezov, nasaďte ju a otočte v smere hodinových ručičiek, kým nezacvakne. Kalibrácia sa rozbehne sama, na displeji pritom svieti CAL a motor prejde dráhu oboma smermi. Výsledok uvidíte ako C0 pri úspechu a C1 pri chybe. Ak sa kalibrácia vôbec nerozbehne, hlavica pravdepodobne nedosadla až na doraz. Ak pri ventile s adaptérom skončí chybou, môže byť potrebné doplniť predlžovací kolík zo sady adaptérov. Keď hlavica nedokáže ventil úplne zavrieť ani po nastavení teploty na minimum, pripevnite na čierny hrot piesta kovový kotúčik veľký približne ako malá minca. Keď sú obe hlavice na radiátoroch, spárujte ich s bránou. Odporúčané sú články AA lítium-železo-disulfidové. S nabíjateľnými akumulátormi hlavica pracovať nemusí a rôzne typy ani značky článkov sa nekombinujú.

Čo si ešte pripraviť

• Zistiť závit oboch ventilov ešte pred montážou. Bez adaptéra sadne hlavica na M30 x 1,5. Priložený adaptér pokrýva okrem iného Danfoss RA, RAV a RAVL, Caleffi, Giacomini M28 x 1,5, Herz, Comap či Slovarm.
• Adaptér tretej strany pre menej bežné ventily. Oventrop M30 x 1,0 so štyrmi výstupkami, Vaillant 30,5 mm, Ondal a Meges M38 x 1,5, Rossweiner M33 x 2,0 alebo Gampper. Taký adaptér v balení nie je.
• Štyri batérie AA 1,5 V ako zásobu. Prvá sada je v balení, ale hlavice sú dve a každá spotrebuje dve batérie, výdrž je do dvoch rokov.
• Miesto pre bránu do desiatich metrov od oboch radiátorov. Brána v balení je jedna a obe hlavice sa o ňu delia, preto patrí medzi ne, nie ku jednej z nich.
• Voľný port USB-A pre bránu. Brána nemá vlastný zdroj a s vypnutým počítačom zhasne aj spojenie.
• Chvíľu po montáži na kalibráciu. Hlavica si sama premeria zdvih ventilu a až potom začne regulovať.
• Prístup k obom ventilom. Radiátor zastavaný nábytkom sa ťažko osadzuje a zle meria.

Kde nájde využitie

• spálňa a detská izba, kde má byť v noci chladnejšie než vo zvyšku bytu
• obývačka a jedáleň, ktoré sa vykurujú v hodinách, keď je rodina doma
• kúpeľňa a chodba, kde sa ráno krátko zapne Boost a po zvyšok dňa stačí nižšia teplota
• pracovňa a kancelária, v ktorých sa kúri len v pracovnom čase
• dva radiátory v jednej veľkej miestnosti, ktoré majú držať rovnakú teplotu
• byt na prenájom alebo chata, kde sa dve hlavné miestnosti nahrejú na diaľku ešte pred príchodom
• prvá dvojica miestností postupného osádzania, ku ktorej neskôr pribudnú ďalšie hlavice

Pripojenie na ventil

Každý ventil skontrolujte zvlášť a riaďte sa jeho tvarom, nie značkou na tele. Ventily od rovnakej značky a so zhodným menovitým závitom sa môžu geometriou líšiť, takže sa môže stať, že jedna hlavica dosadne bez adaptéra a druhá už jeden potrebuje. Ventil preto porovnávajte zo všetkých strán, nielen podľa závitu.

Dôležité pred nákupom

• V krabici sú dve hlavice a jedna brána. Tá je pre obe spoločná, druhú kupovať nemusíte.
• Jedna brána pojme až päť hlavíc. Kým nemáte viac ako päť radiátorov, vystačí tá priložená.
• Brána pracuje len vtedy, keď je zapojená. Počítajte s voľným konektorom USB typu A, ktorý má napájanie, teda s nabíjačkou, zásuvkou s USB alebo iným zariadením, a bránu umiestnite tak, aby na ňu obe hlavice dosiahli.
• Každý z dvoch ventilov si prezrite samostatne. Môže sa ukázať, že každá hlavica potrebuje iný adaptér.
• Hlavica dosadne bez adaptéra na rozmer M30 x 1,5 a adaptéry pre bežné ventily sú priložené. Pri niektorých značkách sa adaptér dokupuje zvlášť.
• Dole ide iba stará termostatická hlavica. Kovové telo ventilu ani žiadny spoj na potrubí sa nepovoľujú. Bez termostatického ventilu na radiátore je prvým krokom návšteva kúrenára.
• Obe hlavice sú určené len do interiéru. Nesmú navlhnúť a nesmú pracovať schované za závesom alebo pod krytom radiátora.
• Okolná teplota pri prevádzke smie byť od -20 do +60 stupňov Celzia, relatívna vlhkosť od 25 do 80 percent.
• Články v krabici môžu vystačiť až na dva roky. Ako dlho vydržia naozaj, záleží na tom, ako sa hlavica používa, a obe hlavice nemusia vydržať rovnako dlho.
• Odporúčané sú články AA lítium-železo-disulfidové. S nabíjateľnými akumulátormi hlavica pracovať nemusí a nové články sa nekombinujú so starými.
• Kalibrácia začne sama, len čo hlavica dosadne na podložku. Keď nie je dotiahnutá až na doraz, kalibrácia sa nerozbehne a slabé články ju môžu ukončiť chybou.
• Prihlásenie do siete Zigbee vie hlavica od firmvéru 1.3.2 a aktualizácie firmvéru si inštaluje používateľ sám.
• Rozvrhy a akcie sa nastavujú cez bránu, majte ju teda zapojenú. Teplotu prestavíte rukou priamo na hlavici aj vtedy, keď brána zapojená nie je.
• Jedna hlavica riadi jeden radiátor. Na miestnosť s dvoma radiátormi teda potrebujete obe hlavice z balenia.

Časté otázky

Koľko brán je v krabici?
Jedna, a obe hlavice sa o ňu delia. Druhú k tomuto baleniu kupovať nemusíte.

Môžem k týmto dvom pridať ďalšiu hlavicu?
Áno. K jednej bráne sa hlási až päť hlavíc, takže je priestor ešte pre tri. Šiesta si vyžiada druhú bránu.

Musia oba radiátory stáť v jednej miestnosti?
Nie. Každá hlavica meria a reguluje svoj radiátor sama. Podstatné je len to, aby obe dosiahli na bránu cez Bluetooth.

Ako zistím, či hlavice na moje ventily sadnú?
Zložte z každého radiátora starú hlavicu a porovnajte oba ventily aj podľa tvaru, nielen podľa závitu. Na ventil s rozmerom M30 x 1,5 hlavica dosadne priamo, pre Danfoss RAV, RA a RAVL, pre Giacomini, Caleffi a pri M28 x 1,5 je adaptér v krabici. Zhodná značka na ventile ešte neznamená zhodný tvar.

Sú batérie v balení?
Áno. Každá hlavica beží na dvoch článkoch AA 1,5 V a tie sú vložené už z výroby. Skôr než hlavica dosadne na podložku, vytiahne sa z priestoru na články izolačný pásik.

Kalibrácia sa nerozbehla alebo hlási chybu, čo s tým?
Keď sa nerozbehne vôbec, hlavica obvykle nesedí na podložke až na doraz. Keď skončí chybou, môže ísť o slabé články, a pri ventile s adaptérom môže pomôcť predlžovací kolík zo sady.

Čo všetko ide bez brány?
Teplotu prestavíte prstencom priamo na radiátore a hlavica sa ďalej riadi svojím vlastným teplomerom. Hlavicu môžete namiesto brány prihlásiť do kompatibilného systému Zigbee a ovládať ju odtiaľ. Aplikácia Shelly Smart Control, nastavenie rozvrhov a priradenie externých snímačov vedú cez bránu, tá teda musí byť zapojená a v sieti.

Prečo by som k hlavicám dával externé snímače?
Vlastný teplomer je súčasťou hlavice, teda sedí priamo na ventile radiátora. Snímač Shelly BLU H&T umiestnite ďalej od radiátora, napríklad tam, kde sa v miestnosti zdržiavate, a hlavica sa ním môže riadiť. K otvorenému oknu odporúčame snímač BLU Door/Window. Ku každej hlavici sa snímače priraďujú zvlášť a vedie to cez bránu.

Singl, 2-PACK alebo 3-PACK?

Singl je pre jediný radiátor. 2-PACK je pre dva radiátory a necháva voľné miesto pre ďalšie tri hlavice na tej istej bráne. 3-PACK je pre tri radiátory osadené naraz.
