SHELLY BLU TRV 3-PACK Inteligentná termostatická hlavica, Bluetooth

Podrobný popis

Rozumné vykurovanie sa nekončí pri jedinej miestnosti. Kým drží vlastnú hlavicu jediný radiátor, zvyšok bytu stále poslúcha toho, kto naposledy otočil ručnou hlavicou. Toto balenie mieri na tri miestnosti súčasne. Obsahuje tri termostatické hlavice Shelly BLU TRV v modeli SBTR-001AEU a k tomu jednu spoločnú bránu, totiž Shelly BLU Gateway Gen3. O tú sa trojica hlavíc delí. Každá hlavica si sleduje teplotu pri svojom radiátore, vlastným pohonom prestavuje jeho ventil a drží zadanú hodnotu medzi 4 a 30 stupňami Celzia. K bráne sa prihlási najviac päť hlavíc, tri z nich teda obsadia tri miesta a dve zostanú voľné pre radiátory, na ktoré dôjde neskôr.

Je to pre vás?

Áno, ak:

• osádzate tri radiátory súčasne a každý z nich chcete regulovať oddelene
• vystačíte si s jedinou bránou pre celé podlažie a nechcete ju kupovať ku každej hlavici znova
• počítate s tým, že štvrtý a piaty radiátor sa k tej istej bráne ešte vojdú
• chcete dať každej z troch izieb iný denný priebeh, napríklad ráno teplú kuchyňu a chladnú spálňu
• vítate, že teplotu kedykoľvek pretočíte prstencom na hlavici aj bez telefónu
• na radiátoroch sú ventily so závitom M30 x 1,5 či také, ku ktorým je adaptér priložený
• chcete hlavicám neskôr priradiť okenný kontakt alebo teplomer postavený ďalej od radiátora

Nie, ak:

• vykurujete jediným radiátorom, tomu zodpovedá SHELLY BLU TRV Singl
• osádzate dve miestnosti, na tie je SHELLY BLU TRV 2-PACK
• na radiátore nie je termostatický ventil s pohyblivým kolíkom, jeho výmena patrí kúrenárovi
• hľadáte hlavice do vlhkých priestorov alebo pod strechu bez vykurovania, tieto patria do suchého interiéru

Hlavné vlastnosti

• tri hlavice SBTR-001AEU a k nim jedna brána S3GW-1DBT001 pod menom Shelly BLU Gateway Gen3
• všetky tri hlavice sa prihlásia k jednej bráne, tá ich unesie päť
• cieľová teplota medzi 4 a 30 stupňami Celzia, prstenec ju posúva po 0,1 stupňa
• trojmiestny displej na každej hlavici, jas v ôsmich úrovniach a obraz otočiteľný o 180 stupňov
• Bluetooth a Zigbee v každej hlavici, Wi-Fi prináša brána
• Boost otvorí ventil na 100 percent na zadaný čas v minútach
• zrýchlené vykurovanie, vyvážené vykurovanie a tichý režim
• ochrana proti zatuhnutiu pretočí ventil najmenej raz za týždeň
• rozvrhy a akcie oddelene pri každej hlavici, brána sama pojme 20 rozvrhov a 20 webhookov
• externé snímače rady Shelly BLU, konkrétne Door/Window, H&T, H&T ZB a H&T Display ZB
• šesť článkov AA 1,5 V vložených už z výroby, dva na hlavicu
• jedna hlavica váži 107 g, brána 10 g

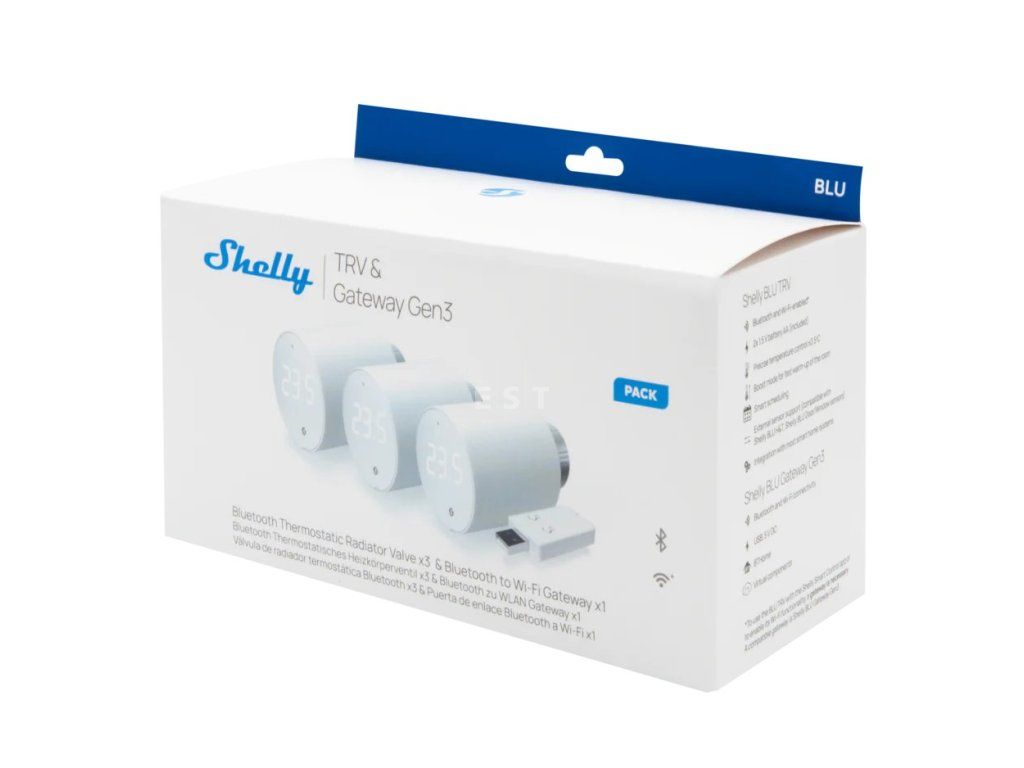

Obsah krabice

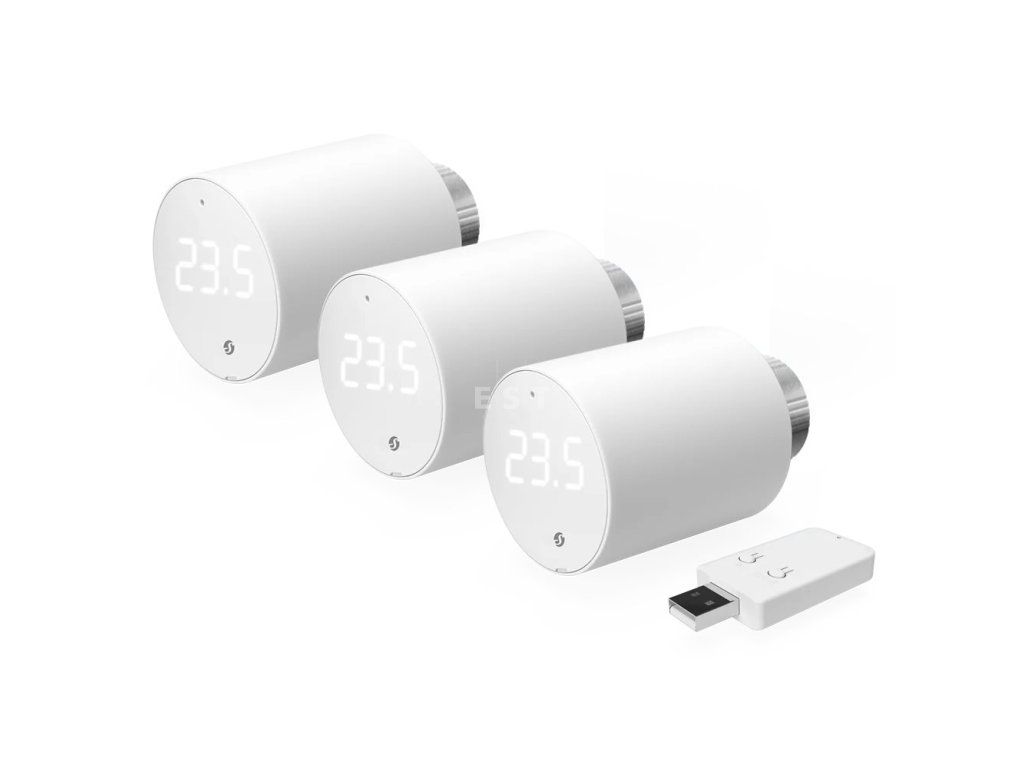

• tri hlavice Shelly BLU TRV v modeli SBTR-001AEU
• jedna brána, totiž Shelly BLU Gateway Gen3 v modeli S3GW-1DBT001 do voľného USB typu A
• šesť článkov AA 1,5 V, dva na každú hlavicu, vložené z výroby
• tri ventilové podložky, na jednu hlavicu jedna
• adaptéry pre Caleffi, pre Giacomini, pre Danfoss v typoch RA, RAV a RAVL a pre rozmer M28 x 1,5
• predlžovacie kolíky k vybraným adaptérom

Čo produkt dokáže

Tri hlavice pracujú každá sama za seba. Každá si drží vlastný teplomer, vlastnú cieľovú teplotu aj vlastný rozvrh, takže spálňa môže cez deň chladnúť, zatiaľ čo kuchyňa už hodinu vykuruje. Pri každej z nich uvidíte, ako sú nabité články, aký silný je signál, akú teplotu práve namerala a na koľko percent drží otvorený ventil, a to je najrýchlejší spôsob, ako zistiť, ktorý z troch radiátorov zaberá a ktorý už len dohrieva. Boost otvorí ventil naplno a drží ho tak počas času zadaného v minútach, potom sa hlavica vráti k bežnej regulácii. Zrýchlené vykurovanie skráti čas, za ktorý hlavica dosiahne cieľovú teplotu. Vyvážené vykurovanie vyvažuje úsporu a presnosť regulácie. Zapnuté šetrí spotrebu a teplotu pritom drží na príjemnej úrovni, vypnuté dá prednosť presnosti regulácie pred úsporou. Tichý režim obmedzí hluk pri prestavovaní ventilu. Teplotný posun opraví meranie o teplo, ktoré vydáva samo telo hlavice. Minimálna poloha ventilu určuje dolnú hranicu otvorenia, teda mieru, pod ktorú hlavica ventil neprivrie. Ochrana proti zatuhnutiu pretočí ventil najmenej raz týždenne. Automatická kalibrácia vie dráhu sama dorovnať, kedykoľvek je to potrebné. Automatickú reguláciu teploty vypínajte len vtedy, keď chcete polohu ventilu riadiť vlastnými volaniami API. Vlastný režim pre podlahové vykurovanie patrí na okruh podlahového vykurovania, do miestnosti, ktorá je na výkon svojho radiátora príliš veľká, a tam, kde vzduch okolo radiátora cirkuluje zle. V tomto režime sa hlavica riadi výhradne priradeným externým snímačom, preto ho nezapínajte tam, kde sú hodnoty snímača nespoľahlivé alebo kde je udržanie teploty kritické. Pri vypnutom režime externý snímač vlastné meranie hlavice len koriguje.

Ovládanie a komunikácia

Brána je uzlom celej trojice. Patrí do voľného USB typu A. S hlavicami hovorí po Bluetooth a do domácej siete ich pustí po Wi-Fi, takže sa trojica objaví tak v Shelly Smart Control, ako aj vo webovom rozhraní brány, ktoré otvoríte v prehliadači. Vie k tomu poslúžiť ako opakovač Wi-Fi a ponúkne MQTT, vlastné skripty aj webhooky. Na bráne samotnej zistíte stav podľa farby diódy. Modrá hovorí, že brána pre prvé nastavenie vysiela vlastnú Wi-Fi, červená, že do domácej siete pripojená nie je, žltá sieť bez cloudu a zelená spojenie v poriadku. Počas párovania dióda bliká fialovo a výsledok ohlási rýchlym zeleným alebo fialovým blikaním. Krátke stlačenie párovacieho tlačidla prepne bránu do párovacieho režimu, pridržanie resetu na päť sekúnd zapne vlastnú Wi-Fi a Bluetooth a pridržanie na desať sekúnd vráti celé výrobné nastavenie. Vnútri budovy dosiahne Bluetooth do desiatich metrov, takže bránu postavte tak, aby na ňu dosiahli všetky tri hlavice, a nie do najvzdialenejšieho kúta. Ovládacím prvkom hlavice je vonkajší otočný prstenec doplnený trojmiestnym displejom. Jeden krok prstenca posunie zadanie o desatinu stupňa a tri sekundy pokoja hodnotu uložia. Svižné pretočenie o viac než 10 krokov vpravo spustí Boost a rovnako svižné vľavo ho vypne. Ponuku vyvoláte dvoma krátkymi pohybmi prstenca tam a späť, teda štyrmi pohybmi. Začína stavom článkov. Prvý krok v nej ukáže, koľko zariadení Bluetooth je spárovaných, druhý stav siete Zigbee, tretí počet chýb, štvrtý spustí párovanie Bluetooth, piaty prihlásenie do siete Zigbee a šiesty ponuku zavrie. Displej na to používa krátke kódy bLE, ZbE, OtA, kód no a kód YES. Do siete Zigbee sa každá hlavica prihlási aj bez brány, túto možnosť priniesol firmvér vo verzii 1.3.2 a staršia hlavica sa najprv aktualizuje. Keď hlavica v sieti Zigbee stratí spojenie s koordinátorom, skúša sa prihlásiť prvých 12 hodín každých 60 minút, ďalších 24 hodín každých šesť hodín a nasledujúcich 7 dní raz za deň, potom až po reštarte.

Inštalácia a použitie

Celý postup prejdete trikrát, pri každom radiátore zvlášť, a nepočítajte s tým, že tri ventily v jednom byte sú tri rovnaké ventily. Najprv uzavrite prívod tepla a nechajte radiátor vychladnúť. Demontuje sa výhradne stará termostatická hlavica. Kovovým telom ventilu ani skrutkovým spojom na potrubí sa nehýbe. Kde termostatický ventil chýba, patrí prvý krok kúrenárovi, inak môže začať unikať voda. Ventil so závitom M30 x 1,5 prijme ventilovú podložku priamo, pri ostatných patrí medzi podložku a ventil príslušný adaptér. Podložku dotiahnite prstami po hodinových ručičkách, značka na nej pritom musí ukazovať nahor, a nakoniec ju len zľahka pritiahnite nastaviteľným kľúčom, nikdy nie silou. Vytiahnite izolačný pásik spod článkov, natočte hlavicu tak, aby výrezy padli na seba, nasuňte ju a dotočením po hodinových ručičkách nechajte zacvaknúť. Kalibrácia nabehne sama, na displeji pritom stojí CAL a pohon prejde dráhu oboma smermi. Displej potom krátko ukáže kód C0 ako potvrdenie alebo kód C1 ako chybu. Ak kalibrácia nezačne vôbec, hlavica nie je dotiahnutá až na doraz. Ak skončí chybou pri ventile s adaptérom, doplňte predlžovací kolík zo sady, a ak ventil nejde dovrieť ani na najnižšej teplote, nalepte na čierny hrot kolíka kovový kotúčik veľkosti drobnej mince. Späť sa hlavica sníma stlačením čelného krytu a otočením proti hodinovým ručičkám, tak sa dostanete aj k článkom. Keď už stoja všetky tri hlavice na svojich radiátoroch, spárujte ich s bránou jednu po druhej. Odporúčané sú články AA typu lítium-železo-disulfid, s nabíjacími akumulátormi hlavica fungovať nemusí a staré články sa s novými nemiešajú. Po vynulovaní do výrobného nastavenia sa hlavica od brány odpojí a príde o svoje dáta, takže ju potom spárujete znova.

Čo si ešte pripraviť

• Voľný USB konektor typu A s napájaním pre bránu. Stačí nabíjačka, zásuvka s USB alebo iné zapnuté zariadenie. Brána pracuje len zapojená, na batériu nebeží.
• Miesto pre bránu medzi miestnosťami. Hlavice sa k nej hlásia cez Bluetooth s dosahom do desiatich metrov vnútri budovy, takže brána nepatrí do jednej z izieb, ale doprostred medzi ne. A nepatrí na radiátor ani za jeho kryt, znesie -20 až +40 °C.
• Prehliadku všetkých troch ventilov zvlášť. Tri radiátory v jednom byte môžu chcieť tri rôzne adaptéry. Bez adaptéra hlavica dosadne na závit M30 x 1,5, pre celý rad ďalších ventilov je adaptér v krabici, ale pri niektorých značkách sa objednáva samostatne.
• Kúrenára, ak na radiátore termostatický ventil chýba. Vtedy prvý krok nepatrí vám, inak môže začať unikať voda.
• Nastaviteľný kľúč na zľahka pritiahnutie ventilovej podložky. Doťahuje sa najprv prstami a kľúčom už len jemne, nikdy nie silou.
• Pri šiestej a ďalšej hlavici druhú bránu. Jedna brána unesie päť hlavíc, tri z nich sú v tomto balení.

Kde nájde využitie

• spálňa, obývačka a kuchyňa, teda tri najviac obývané miestnosti bytu
• celé podlažie domu, kde sa vykuruje len tam, kde sa práve žije
• dve detské izby a chodba medzi nimi s rovnakým nočným útlmom
• kancelária s tromi radiátormi, ktorá sa temperuje podľa pracovného času
• prenajímaný byt, kde sa pred príchodom hosťa nahrejú tri hlavné miestnosti
• podkrovie chaty, kde tri radiátory držia najnižšiu zadanú teplotu a pred cestou sa pustia na diaľku
• jedna veľká miestnosť s tromi radiátormi, ktoré majú držať rovnaké zadanie

Adaptéry a závity ventilov

Značka vyrazená na tele ventilu nie je dôkaz. Rovnaké meno nezaručuje rovnakú dosadaciu plochu, a to ani pri zhodnom menovitom závite, takže z troch radiátorov môže jeden hlavicu uniesť bez adaptéra a druhý ju bez adaptéra neudrží. Starú hlavicu preto zložte zo všetkých troch radiátorov ešte pred montážou a ventily si prezrite zhora, z boku aj zospodu.

Dôležité pred nákupom

• Krabica obsahuje tri hlavice a k nim jedinú bránu, spoločnú pre všetky tri. Druhú k tomuto baleniu nekupujete.
• Brána unesie päť hlavíc. Tri z nich sú v tomto balení, takže dve miesta zostávajú voľné a šiesta hlavica si vyžiada druhú bránu.
• Brána pracuje len zapojená. Potrebuje voľný USB konektor typu A s napájaním, teda nabíjačku, zásuvku s USB alebo iné zapnuté zariadenie.
• Brána znesie okolie medzi -20 a +40 stupňami Celzia, vlhkosť 30 až 70 percent a nadmorskú výšku do 2000 metrov. Nepatrí teda na radiátor ani za jeho kryt.
• Wi-Fi prináša brána. Hlavice sa k nej hlásia cez Bluetooth, druhá cesta vedie priamo do vašej siete Zigbee.
• Vnútri budovy dosiahne Bluetooth do desiatich metrov. Bránu preto umiestnite doprostred medzi tri miestnosti, nie do jednej z nich.
• Každý z troch ventilov si prezrite samostatne. Tri radiátory v jednom byte môžu chcieť tri rôzne adaptéry.
• Bez adaptéra hlavica dosadne na závit M30 x 1,5 a pre celý rad ďalších ventilov je adaptér v krabici. Pri niektorých značkách sa objednáva zvlášť.
• Zloží sa jedine stará termostatická hlavica. Kovový ventil a spoje na potrubí zostávajú nedotknuté. Bez termostatického ventilu začína práca u kúrenára.
• Hlavice patria do suchého interiéru. Nesmú navlhnúť ani vykurovať zakryté závesom alebo krytom radiátora.
• Hlavice pracujú v okolí medzi -20 a +60 stupňami Celzia pri relatívnej vlhkosti 25 až 80 percent.
• Šesť článkov AA leží v krabici a vystačí až na dva roky. Skutočná výdrž sa odvíja od toho, ako často hlavice ventilom hýbu, a tri hlavice sa nevybijú rovnako.
• Odporúčané sú články AA typu lítium-železo-disulfid. S nabíjacími akumulátormi hlavica fungovať nemusí a staré články sa s novými nemiešajú.
• Po nasadení hlavice nabehne kalibrácia sama. Nedotiahnutá hlavica ju vôbec nespustí a vybité články ju zhodia do chyby.
• Do siete Zigbee sa hlavica prihlási až s firmvérom vo verzii 1.3.2 a jeho aktualizáciu si zavádza používateľ sám.
• Rozvrh aj akcie zadávate cez bránu, pri každej hlavici zvlášť, a brána na to potrebuje pripojenie na internet, aby si zladila čas. Prstencom na hlavici zmeníte teplotu aj vtedy, keď brána v konektore nie je.
• Jedna hlavica obsluhuje jeden radiátor. Tri hlavice pokryjú tri radiátory, nie tri miestnosti so šiestimi radiátormi.

Časté otázky

Je v balení len jedna brána pre všetky tri hlavice?
Áno. Všetky tri hlavice ju používajú spoločne, takže druhú k tomuto baleniu objednávať nemusíte.

Vojde sa na túto bránu štvrtý a piaty radiátor?
Áno. Brána unesie päť hlavíc a tri z nich máte v krabici, takže dve miesta zostávajú. Až šiesta hlavica si vyžiada druhú bránu.

Stačí, keď sú tri radiátory v troch rôznych miestnostiach?
Áno. Reguláciu si každá hlavica rieši pri svojom radiátore sama. Podstatné je, aby na bránu dosiahli cez Bluetooth, teda vnútri budovy do desiatich metrov.

Kam bránu dať, keď sú hlavice v troch miestnostiach?
Do voľného USB konektora typu A niekde medzi nimi, ideálne v chodbe alebo v prostrednej miestnosti. Zásuvka za nábytkom na konci bytu je najhoršia voľba.

Potrebujem na tri ventily tri rovnaké adaptéry?
Nemusí to tak vyjsť. Pozrite sa na každý ventil zvlášť, pretože aj v jednom byte bývajú na radiátoroch ventily rôzneho tvaru, a zhodná značka na tele to nevyvracia.

Dajú sa všetkým trom hlavicám nastaviť iné rozvrhy?
Áno, rozvrh aj akcie sa zadávajú ku každej hlavici oddelene. Brána sama pojme 20 rozvrhov a 20 webhookov, každý až s piatimi adresami.

Čo robí hlavica v sieti Zigbee, keď stratí koordinátor?
Skúša sa prihlásiť znova. Prvých 12 hodín každých 60 minút, ďalších 24 hodín každých šesť hodín a nasledujúcich 7 dní raz za deň. Potom sa už ozve až po reštarte.

Vydržia články vo všetkých troch hlavicách rovnako dlho?
Väčšinou nie. Hlavica v miestnosti s častým vetraním alebo s prudkým rozvrhom hýbe ventilom viac než tá v temperovanej pracovni, a preto sa vybije skôr.

Ako hlavicu zložím, keď chcem vymeniť články?
Stlačíte čelný kryt a otočíte hlavicou proti hodinovým ručičkám. Podložka na ventile zostane, kde je, a len čo hlavica znova sedí, kalibrácia sa rozbehne nanovo.

Koľko radiátorov budete osádzať?

Toto balenie zvoľte vtedy, keď osádzate tri radiátory naraz, alebo keď plánujete štyri až päť radiátorov a chcete začať tromi. Tri hlavice zaberú tri z piatich miest na priloženej bráne, takže zostávajúce dve máte k dispozícii bez ďalšieho nákupu brány.
