SHELLY BLU TRV Singl Inteligentná termostatická hlavica, Bluetooth

Podrobný popis

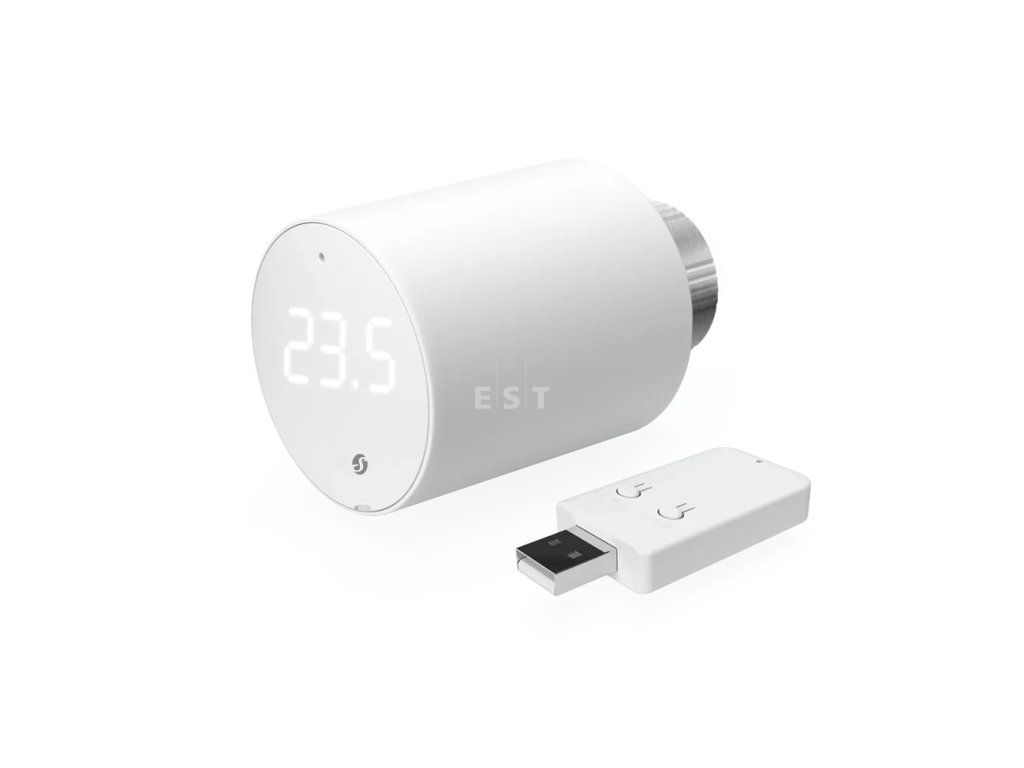

Ručná termostatická hlavica drží číslo, ktoré na nej niekto naposledy nastavil, a sama od seba ho nezmení. Kúri teda aj v spálni, kde sa celý deň nikto neukáže, a v obývačke sa rozkúri až vo chvíli, keď do nej prídete. Shelly BLU TRV nahradí takúto hlavicu na ventile radiátora a otváranie ventilu prevezme malý motor vnútri. Teplotu zadáte otočením vonkajšieho prstenca priamo na radiátore, z telefónu alebo týždenným rozvrhom a hlavica sama stráži, koľko horúcej vody do radiátora pustí. Súčasťou balenia je aj brána Shelly BLU Gateway Gen3, bez ktorej sa hlavica v aplikácii Shelly Smart Control neobjaví. Model SBTR-001AEU.

Je to pre vás?

Áno vtedy, keď:

• kúrite radiátormi a chcete v každej miestnosti inú teplotu podľa toho, ako sa miestnosť naozaj používa
• chcete kúriť podľa času a podľa dňa v týždni, nie podľa toho, kto naposledy siahol na hlavicu
• vyhovuje vám, že sa teplota dá kedykoľvek pretočiť rukou priamo na radiátore bez telefónu
• chcete kúrenie pustiť na diaľku, aby bola miestnosť teplá, keď prídete
• váš ventil má závit M30 x 1,5 alebo je medzi tými, na ktoré je adaptér priamo v balení
• chcete na tom stavať ďalej a pridať snímač otvorenia okna alebo externý teplomer umiestnený ďalej od radiátora

Nie, zvoľte iné riešenie, keď:

• chcete osadiť viac radiátorov naraz, na to sú balenia s dvoma a s tromi hlavicami
• máte na okruhu viac než päť radiátorov, ktoré chcete riadiť z jednej brány, potom počítajte s ďalšou bránou
• váš ventil nie je v zozname podporovaných a nezmestí sa ani na adaptér inej značky
• radiátor nemá termostatický ventil, teda ten s dosadacou ihlou, pretože samotnou hlavicou sa to nevyrieši a ventil musí vymeniť kúrenár
• hľadáte zariadenie do vonkajšieho prostredia alebo do vlhka, táto hlavica patrí výhradne dnu

Hlavné vlastnosti

• termostatická hlavica na ventil radiátora s vlastným motorom, model SBTR-001AEU
• cieľová teplota 4 až 30 stupňov Celzia, jeden krok prstenca mení zadanie o desatinu stupňa
• trojmiestny sedemsegmentový displej priamo na hlavici
• Bluetooth a Zigbee, ovládanie cez Wi-Fi zabezpečuje priložená brána Shelly BLU Gateway Gen3
• režim Boost otvorí ventil na sto percent na zadaný počet minút
• týždenné rozvrhy a akcie podľa podmienok cez bránu
• podpora externých snímačov Shelly BLU H&T, BLU H&T ZB, BLU H&T Display ZB a BLU Door/Window
• napájanie dvoma tužkovými batériami AA 1,5 V, ktoré sú v balení
• pripojenie bez adaptéra na M30 x 1,5, adaptéry na ďalšie ventily sú pribalené
• krúžok z poniklovanej mosadze, plastové biele telo, rozmery 78 mm na výšku a priemer 54 mm
• hmotnosť samotnej hlavice 107 g
• prevádzková teplota okolia -20 až +60 stupňov Celzia, vlhkosť 25 až 80 percent

Čo produkt dokáže

Základ je jednoduchý. Zadáte cieľovú teplotu a hlavica podľa vlastného snímača priviera alebo otvára ventil tak, aby ju v miestnosti udržala. Otvorenie ventilu vidíte v percentách v rozsahu nula až sto, takže spoznáte, či radiátor len dohrieva, alebo ide naplno. Boost otvorí ventil úplne a drží ho tak zadaný počet minút, čo sa hodí ráno v kúpeľni. Rozvrhy potom celý deň rozdelia na úseky s rôznou cieľovou teplotou a dajú sa naviazať aj na východ a západ slnka. Osobitne sa nastavuje reakcia na otvorené okno. Hlavica na ňu čaká zadaný čas, potom prepne na nižšiu cieľovú teplotu a po uplynutí zadaného času sa vráti k pôvodnej cieľovej teplote. Ďalšie funkcie sa prejavia až po pár týždňoch prevádzky. Ochrana proti zatuhnutiu ventilu pohne kolíkom aspoň raz týždenne, aby nezarástol. Tichý režim stlmí hluk, ktorý vzniká pri prestavovaní ventilu. Teplotný posun vyrovná vplyv tepla, ktoré vydáva samotný radiátor pod hlavicou. Minimálna poloha ventilu udáva najmenšie otvorenie, pri ktorom radiátor začne prepúšťať teplo. A pre podlahové kúrenie, pre veľkú miestnosť alebo tam, kde vzduch okolo radiátora zle prúdi, sa dá zapnúť režim, v ktorom sa hlavica riadi výhradne externým snímačom a vlastný teplomer nechá bokom.

Ovládanie a komunikácia

Priamo na hlavici sa ovláda vonkajší otočný prstenec. Otočenie o jeden krok posunie zadanie o desatinu stupňa, po troch sekundách pokoja sa hodnota potvrdí a displej ju ukáže. Rýchle otočenie o viac než desať krokov doprava zapne Boost, o viac než desať krokov doľava ho zase vypne. Krátkymi pohybmi tam a späť sa otvorí ponuka, v ktorej je stav batérií, počet spárovaných zariadení Bluetooth, stav siete Zigbee a počet chýb. Odtiaľ sa tiež spúšťa párovanie. Tlačidlo reset je schované na zadnej strane hlavice a dostanete sa k nemu až po jej zložení z podložky. Jedno stlačenie zapne párovanie cez Bluetooth, tri stlačenia pripojenie do siete Zigbee a pridržanie na tridsať sekúnd vráti hlavicu do stavu z výroby. Samotná hlavica sa do Wi-Fi nehlási. Robí to priložená brána Shelly BLU Gateway Gen3, malý kus do portu USB typu A, ktorý hovorí s hlavicou cez Bluetooth a so sieťou cez Wi-Fi. Cez ňu sa hlavica objaví v aplikácii Shelly Smart Control, cez ňu sa k nej priraďujú externé snímače a cez ňu ide aj webové rozhranie v prehliadači. Jedna brána zvládne až päť hlavíc a okrem toho slúži ako opakovač Wi-Fi, vie MQTT, skriptovanie a webhooky. Druhá cesta vedie cez Zigbee, kde sa hlavica pripojí rovno k vašej vlastnej sieti Zigbee. Túto možnosť priniesol až firmvér verzie 1.3.2, takže starší kus treba najprv aktualizovať.

Inštalácia a použitie

Skôr než začnete, uzavrite prívod tepla do radiátora a nechajte ho vychladnúť. Zloží sa len stará termostatická hlavica, s kovovým telom ventilu ani so skrutkovým spojom sa nehýbe. Ak na radiátore žiadny termostatický ventil nie je, musí ho najprv vymeniť kúrenár, inak hrozí únik vody. Na ventil sa nasadí čierna podložka. Buď rovno, keď má ventil závit M30 x 1,5, alebo cez jeden z priložených adaptérov. Krúžok sa dotiahne rukou v smere hodinových ručičiek tak, aby značka na podložke mierila nahor, a potom sa len jemne pritiahne nastaviteľným kľúčom. Utiahnuť príliš silno sa nesmie. Hlavica prichádza z výroby s vloženými batériami, takže pred nasadením stačí z priestoru batérií vytiahnuť izolačný pásik. Výrezy na hlavici sa zarovnajú s výrezmi na podložke, hlavica sa nasunie a otočením v smere hodinových ručičiek zacvakne. Hneď potom sa sama spustí kalibrácia a na displeji svieti CAL. Motor pritom pretočí pohon oboma smermi, aby zistil dráhu kolíka. Keď kalibrácia prejde, ukáže sa krátko C0, keď neprejde, C1. Nespustená kalibrácia obvykle znamená, že hlavica nie je na podložke dotiahnutá až na doraz. Neúspešná kalibrácia pri ventile s adaptérom sa rieši predĺžením kolíka, ktoré je súčasťou sady adaptérov. Keď ani to nestačí a ventil nejde úplne dovrieť, je kolík na váš ventil krátky a pomôže tenký kovový kotúčik nalepený na jeho čierny koniec. Batérie sa menia po zložení hlavice a vysunutí krytu. Odporúčané sú lítium-železo-disulfidové tužkové články, s nabíjacími nemusí hlavica pracovať vôbec a rôzne typy a značky sa nemiešajú.

Vybavenie

• Vlastný snímač teploty a motor v jednom tele. Hlavica meria aj otvára ventil, nepotrebuje externý termostat.
• Trojmiestny displej. Ukáže nastavenú teplotu, stav batérie, priebeh kalibrácie aj prípadnú chybu.
• Otočný prstenec s krokom 0,1 °C. Teplota sa dá doladiť priamo na radiátore, bez telefónu.
• Zigbee 802.15.4 aj Bluetooth 5 LE. Obe siete s dosahom 10 m vnútri a 30 m vonku.
• Týždenné časové plány priamo v hlavici. Na rozdiel od senzorov radu BLU ich tento prístroj má.
• Dve batérie AA 1,5 V v balení. Výdrž do dvoch rokov, telo 78 mm s priemerom 54 mm váži 107 g.

Čo si ešte pripraviť

• Overiť závit ventilu. Bez adaptéra sadne hlavica na M30 x 1,5, priložený adaptér pridáva Danfoss RA, RAV a RAVL, Caleffi, Giacomini M28 x 1,5, Herz, Comap, Slovarm a ďalšie.
• Adaptér tretej strany, ak máte menej bežný ventil. Oventrop M30 x 1,0 so štyrmi výstupkami, Vaillant 30,5 mm, Meges alebo Ondal M38 x 1,5, Rossweiner M33 x 2,0. V balení nie je.
• Bránu. Táto verzia je samotná hlavica bez brány. Na ovládanie z telefónu a na plány z aplikácie treba BLU Gateway alebo zariadenie Shelly v úlohe brány.
• Dve náhradné batérie AA 1,5 V. Prvá dvojica je v balení.
• Čas na kalibráciu po nasadení. Hlavica si sama premeria zdvih ventilu.
• Radiátor, ktorý nie je zakrytý. Hlavica meria teplotu pri sebe, za závesom alebo za nábytkom nameria niečo iné než izba.

Kde nájde využitie

• spálňa, kde má byť cez deň chladno a večer teplo
• obývačka s rozvrhom podľa toho, kedy sa v nej rodina naozaj zdržiava
• kúpeľňa, kde ráno na chvíľu nabehne Boost a zvyšok dňa sa drží nižšia teplota
• detská izba so zamknutým displejom, na ktorom nikto teplotu nepretočí
• pracovňa alebo kancelária, ktorá sa temperuje len v pracovnom čase
• chata alebo byt na prenájom, kde sa kúrenie púšťa na diaľku pred príchodom
• miestnosť s externým snímačom otvorenia okna, kde sa pri vetraní kúrenie samo stiahne

Ventily a adaptéry

Podrobný prehľad aj s fotkami ventilov je v dokumente BLU TRV Valve compatibility guide. Prejdite si ho ešte pred nákupom, pretože ventily tej istej značky s rovnakým menovitým závitom sa medzi sebou tvarom líšia a samotné meno značky na výber adaptéra nestačí.

Dôležité pred nákupom

• Ovládanie z aplikácie a pripojenie externých snímačov idú cez bránu Shelly BLU Gateway Gen3. Tá je v tomto balení priložená.
• Na jednu bránu sa páruje až päť hlavíc. Na väčší byt alebo dom počítajte s ďalšou bránou.
• Brána sa zasúva do portu USB typu A a potrebuje trvalé napájanie, takže s ňou počítajte pri zásuvke alebo pri nabíjačke.
• Bez adaptéra sadne hlavica na ventil so závitom M30 x 1,5. Pred nákupom si overte, aký ventil na radiátore máte, pretože nie každý ventil je podporovaný.
• Zložiť sa smie len stará termostatická hlavica. Kovové telo ventilu ani skrutkový spoj sa nepovoľuje. Kto termostatický ventil na radiátore nemá, potrebuje najprv kúrenára.
• Hlavica patrí výhradne do vnútorného prostredia. Nesmie zvlhnúť ani pracovať zakrytá závesom alebo krytom radiátora.
• Prevádzková teplota okolia je -20 až +60 stupňov Celzia a vlhkosť 25 až 80 percent.
• Batérie sú v balení a vydržia až dva roky. Skutočný čas závisí od toho, ako často hlavica ventilom hýbe.
• Odporúčané sú lítium-železo-disulfidové články AA. S nabíjacími batériami hlavica pracovať nemusí a staré s novými sa nemiešajú.
• Kalibrácia sa spustí sama po nasadení hlavice na podložku. Nedotiahnutá hlavica ju vôbec nespustí a slabé batérie ju nechajú skončiť chybou.
• Pripojenie do siete Zigbee priniesol až firmvér 1.3.2. Inštalácia aktualizácií firmvéru je vecou používateľa.
• Samotná hlavica sa do Wi-Fi nepripojí. Wi-Fi má až brána.
• Rozvrhy potrebujú spojenie s internetom, aby sa zosynchronizoval čas. Ručné ovládanie prstencom funguje aj bez siete.
• Hlavica riadi jediný radiátor. Na celý byt sa osadzuje po jednej na každý radiátor.

Čo sa dá nastaviť otáčaním prstenca

Prstenec nie je len kolieskom na teplotu. Podľa počtu a rýchlosti krokov spúšťa aj párovanie a režim Boost, takže hlavica sa dá celá obslúžiť bez telefónu.

Tlačidlo na tele slúži na to isté inou cestou: jedno stlačenie zapne párovanie cez Bluetooth, tri stlačenia pripojenie do Zigbee, päť stlačení funkciu Find and Bind a podržanie na tridsať sekúnd vráti továrenské nastavenie.

Časté otázky

Musím k hlavici dokupovať bránu?
Nie. Brána Shelly BLU Gateway Gen3 je súčasťou tohto balenia. Bez brány by sa hlavica dala ovládať prstencom a pripojiť do siete Zigbee, ale aplikácia Shelly Smart Control ani externé snímače Shelly by nefungovali.

Koľko hlavíc zvládne jedna brána?
Až päť. Ak osadzujete viac radiátorov, pridajte ďalšiu bránu.

Ako spoznám, či hlavica sadne na môj ventil?
Zložte starú hlavicu a pozrite sa na závit. Rozmer M30 x 1,5 sadne priamo, na Danfoss RA, RAV a RAVL, na Caleffi, na Giacomini a na M28 x 1,5 je adaptér priamo v balení. Pri ostatných porovnajte ventil s fotkami v dokumente BLU TRV Valve compatibility guide.

Čo keď kalibrácia skončí chybou?
Častou príčinou je hlavica, ktorá nie je na podložke dotiahnutá až na doraz. Druhá príčina sú slabé batérie. Pri ventile s adaptérom pomôže predĺženie kolíka zo sady adaptérov.

Funguje hlavica, keď vypadne internet?
Áno. Zadanú teplotu drží ďalej a prestaviť ju môžete prstencom priamo na radiátore. Rozvrhy však potrebujú spojenie s internetom kvôli synchronizácii času.

Načo je externý snímač teploty?
Hlavica sedí tesne pri radiátore, takže jej vlastný teplomer je ovplyvnený sálajúcim teplom. Snímač Shelly BLU H&T umiestnený ďalej od radiátora meranie opraví. Pri zapnutom režime pre podlahové kúrenie sa hlavica riadi výhradne externým snímačom.

Dá sa hlavica zapojiť do siete Zigbee bez brány?
Áno, hlavica Zigbee podporuje a priniesol ho firmvér 1.3.2. Aplikácia Shelly Smart Control a externé snímače Shelly však aj tak potrebujú bránu.

Bude hlavicu v noci počuť?
Prestavenie ventilu je počuť zblízka. Pre spálňu sa zapína tichý režim, v ktorom sa ventil pohybuje tichšie.
