SHELLY Presence Gen4 Prítomnostný snímač s mmWave radarom pre až 6 osôb a až 10 zón, WiFi, Bluetooth, Zigbee, Matter, biela

Podrobný popis

Automatika riadená len pohybom zhasne svetlo vo chvíli, keď si v izbe sadnete a prestanete sa hýbať. Shelly Presence Gen4 rieši túto situáciu inak. Priestor sleduje radarom v pásme 60 až 64 GHz, takže v miestnosti rozozná aj človeka, ktorý bez pohybu sedí pri stole alebo v kresle. Naraz rozlíši až 6 osôb a pôdorys miestnosti si rozdelíte až do 10 zón, z ktorých každá spúšťa vlastnú akciu.

Je to pre vás?

Áno, ak

• chcete, aby svetlo zostalo rozsvietené aj vtedy, keď sedíte v pokoji
• strážená miestnosť sa zmestí do 8 x 8 m pri montáži na stenu alebo do 7 x 7 m pri montáži do rohu
• osoby, ktoré sa nehýbu, bývajú do 3 m od snímača, teda pri stole, v kresle alebo v posteli
• chcete jednu miestnosť rozdeliť na časti a v každej spúšťať niečo iné
• riadite domácnosť cez Home Assistant, Shelly Cloud, Amazon Alexa, Google Smart Home alebo Samsung SmartThings
• máte v mieste montáže voľný zdroj 5 V s portom USB, snímač sa napája trvalo z portu USB-C

Nie, zvoľte iné riešenie, ak

• potrebujete zároveň spínať okruh. Presence Gen4 stav iba hlási, samotné zapnutie svetla alebo kúrenia zabezpečí samostatný spínací modul
• nehybné osoby budú ďalej než 3 m od snímača. Nehybná osoba sa rozpozná do 3 m, na väčšiu vzdialenosť pracuje detekcia pohybu
• strážená plocha presahuje 8 x 8 m alebo je rozdelená stenami. Radar nevidí za stenu ani za seba, na každú takú časť je potrebný samostatný snímač
• snímač má pracovať vonku alebo vo vlhku. Presence Gen4 patrí iba do interiéru, do 30 až 70 % relatívnej vlhkosti
• chcete prevádzkovať Zigbee a Matter súčasne. Snímač beží vždy len v jednom z oboch režimov
• hľadáte prvok zabezpečenia objektu. Toto zariadenie nie je bezpečnostný systém

Hlavné vlastnosti

• radar mmWave v pásme 60 až 64 GHz, rozozná pohyb aj nehybnú osobu
• súčasné sledovanie až 6 osôb a až 10 nastaviteľných zón
• záber 140 stupňov vodorovne a 120 stupňov zvisle pri montáži na stenu
• plocha 8 x 8 m na stene a 7 x 7 m v rohu, nehybná osoba do 3 m
• zabudovaný svetelný senzor so stavmi tma, šero a svetlo
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5 LE a Zigbee 3.0
• Matter cez Wi-Fi, ďalej MQTT, vlastné skripty a 20 akcií volajúcich adresy URL
• napájanie 5 V z portu USB-C, spotreba 2,5 W bežne a 3,5 W najviac
• telo 64 x 41 x 26 mm s hmotnosťou 42 g, s podstavcom 85 g
• podstavec s kovovým závažím, lepiaca páska aj skrutky sú v balení

Čo produkt dokáže

Základom nastavenia je pôdorys miestnosti. Doň sa zanesie zóna miestnosti, teda plocha, ktorú má snímač strážiť, a vnútri nej až 10 samostatných zón s vlastnou reakciou. Popri nich sa vymedzuje slepé miesto, kde je detekcia zámerne vypnutá, a plocha mimo miestnosti, teda to, čo leží za stenou alebo čo už do sledovaného priestoru nepatrí. Slepé miesto má celkom praktický dôvod. Kreslí sa napríklad cez záclonu, ktorú rozfúka klimatizácia, pretože vlniaca sa látka by na mape mohla vyvolať falošnú detekciu prítomnosti.

Zóna miestnosti má prah prítomnosti a prah neprítomnosti v rozsahu 0 až 3600 sekúnd. Prvý hovorí, ako dlho musí byť prítomnosť zaznamenaná, kým sa zóna miestnosti označí za obsadenú, druhý naopak, ako dlho v nej nikto nesmie byť, aby sa označila za prázdnu. Tým sa doladí, aby svetlo nezhaslo pri krátkom odchode do vedľajšej miestnosti a nerozsvietilo sa pri obyčajnom prechode. Detekciu možno obmedziť aj výškovo. Spodná hranica sa volí od 0 do 2,9 m a horná od 0,1 do 5 m nad podlahou. Zdvihnutím spodnej hranice sa z výsledku vyradí dianie pri zemi, teda pes, mačka alebo robotický vysávač. Popri výškach sa nastavuje citlivosť detekcie a vysielací výkon. Vyššia citlivosť zlepší rozpoznanie nehybných objektov, nižšia obmedzí falošné reakcie, a vysielacím výkonom sa priamo obmedzuje dosah detekcie.

Akciu spúšťajú štyri rôzne udalosti. Zóna zmení stav na obsadenú alebo prázdnu, zmení sa počet objektov v zóne, objekt do zóny vstúpi zvonka, alebo ju zvnútra opustí. Popri radare pracuje svetelný senzor, ktorý hlási stavy tma, šero a svetlo, takže sa osvetlenie dá zapínať len vtedy, keď je v miestnosti naozaj prítmie. Jas kontrolky sa posuvníkom stlmí a nočným režimom sa na zadaný čas zníži na zvolené percentá, aby v spálni nesvietila do očí.

Ovládanie a komunikácia

Do siete sa snímač hlási cez Wi-Fi 802.11 b/g/n/ax na 2,4 GHz. Prvýkrát si otvorí vlastný prístupový bod, ktorého názov sa začína slovom ShellyPresence, a na adrese 192.168.33.1 sa v prehliadači otvorí webové rozhranie. V ňom sa snímač nastavuje, sleduje aj aktualizuje. Neskôr sa rozhranie otvára na adrese, ktorú snímač dostane v domácej sieti, a stačí, aby bol prehliadač v tej istej sieti. Internet ani konto nie sú potrebné. Cloudová služba Shelly a aplikácia Shelly Smart Control sú voliteľné. Hlavná obrazovka aplikácie ukazuje počet obsadených zón, hladinu osvetlenia, počet rozpoznaných objektov v miestnosti a posledných päť hlásených udalostí.

Uložiť sa dajú dve siete Wi-Fi a pri výpadku prvej snímač prejde na druhú. Adresu možno zadať aj napevno. Nadradeným systémom slúži MQTT, odchádzajúci WebSocket a rozhranie RPC vo variante cez UDP. Pripraviť sa dá 20 akcií volajúcich adresy URL, v každej z nich až päť cieľov, ďalej 20 časových plánov a až desať inštancií vlastných skriptov. Hodnoty sa ukladajú do zabudovaného úložiska párov kľúč a hodnota. Rozhranie Bluetooth 5 LE ponúka vlastné RPC a funkciu brány, ktorou snímač zbiera údaje z okolitých zariadení BTHome.

Zigbee 3.0 a Matter sú dve firmvérové výbavy toho istého snímača a prepína sa medzi nimi piatimi rýchlymi stlačeniami tlačidla. Trojité rýchle stlačenie otvorí párovací režim Zigbee. Jedno stlačenie ukáže stav pripojenia farbou kontrolky a podržanie tlačidla na 5 sekúnd vráti sieťové nastavenie do východiskového stavu. V režime Zigbee komponenty BTHome nepracujú. V systéme Matter je v predvolenom stave vidieť jediná zóna miestnosti, počet sprístupnených zón sa zadáva vo webovom rozhraní a každá ďalšia sa objaví ako samostatný komponent. Z domácich platforiem pracuje snímač s Amazon Alexa ako senzor pohybu, s Google Smart Home cez vlastnosť stráženia obsadenosti a so Samsung SmartThings ako senzor prítomnosti. Integruje sa aj so Shelly Cloud a s Home Assistant. Stav napovie farba pomaly blikajúcej kontrolky. Modrá znamená prístupový bod, červená chýbajúce pripojenie k Wi-Fi, žltá pripojenú Wi-Fi bez cloudu, zelená oboje, fialová sieť Zigbee a biela práve rozpoznanú prítomnosť. Bezpečnostné aktualizácie sú pre snímač k dispozícii najmenej 5 rokov, do 26.03.2031.

Inštalácia a použitie

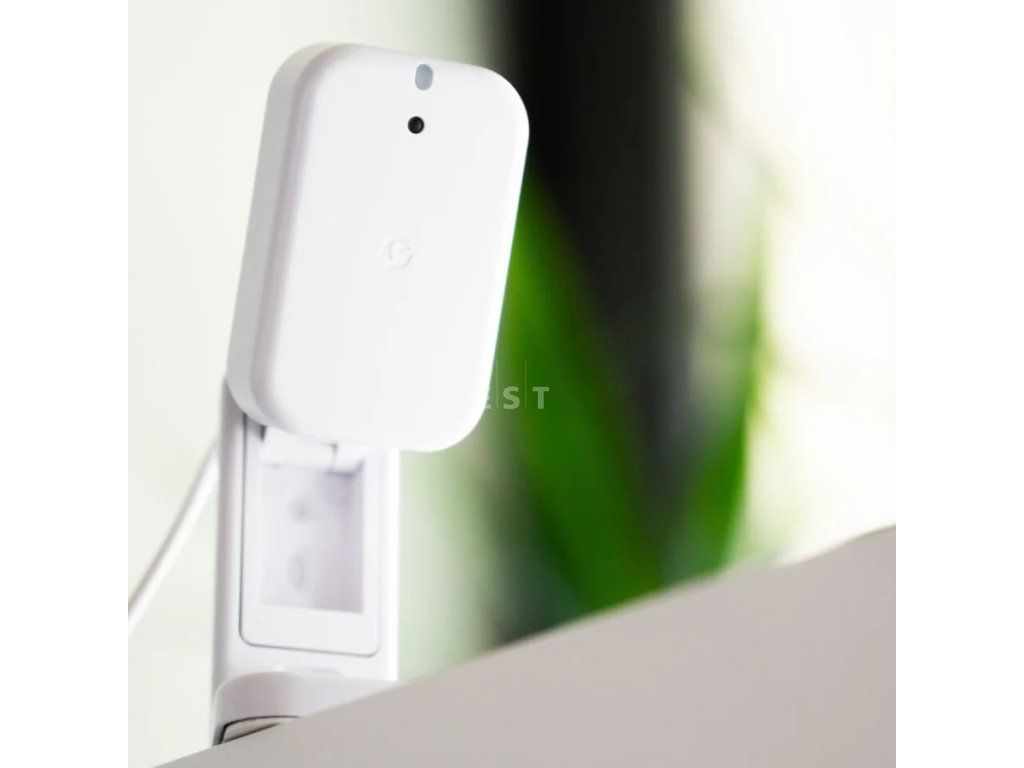

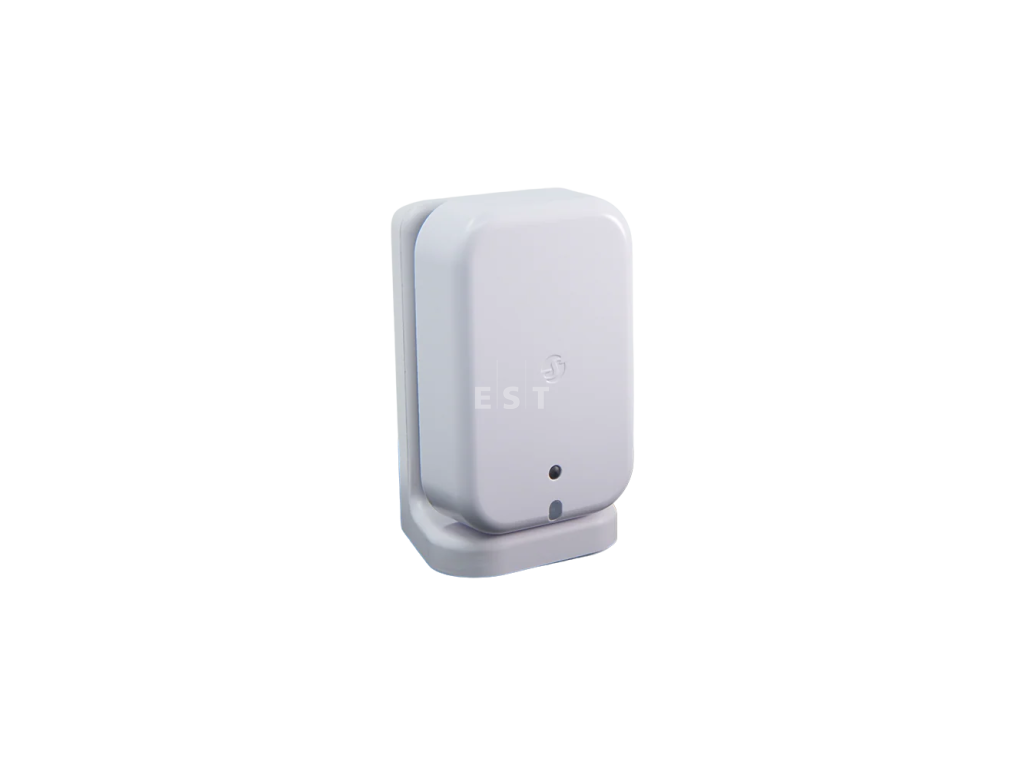

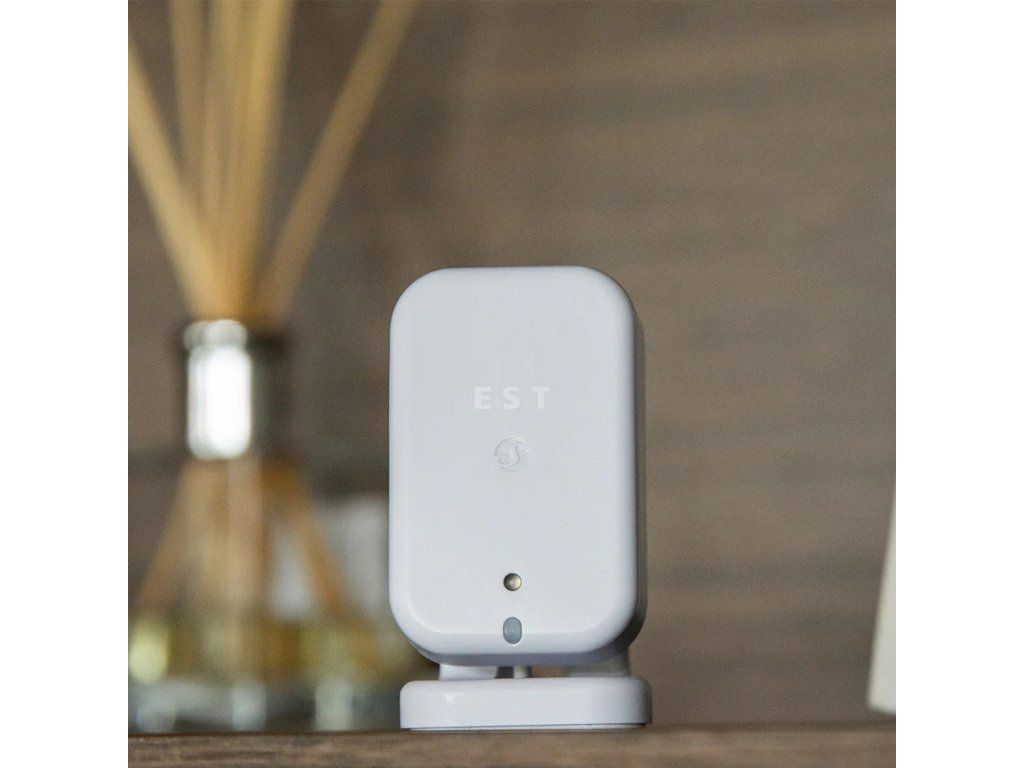

Snímač sa umiestni na stenu, do rohu alebo na policu. Voľne stojaci podstavec s kovovým závažím je nasadený už z výroby, takže na doske stola, na skrini alebo v knižnici snímač stojí sám. Telo je z plastu s hliníkovou zadnou stranou. Na hladký podklad sa dá prilepiť dodanou lepiacou páskou, na stenu sa montážna doska priskrutkuje dvoma skrutkami do dodaných hmoždiniek. Optimálna výška montáže je 2 m nad podlahou a odporúčaný sklon zhruba 15 stupňov. Najvyššia podporovaná svetlá výška miestnosti je 5 m. Výška, v ktorej je snímač nakoniec upevnený, sa zadáva vo webovom rozhraní v rozsahu 0 až 5 m nad podlahou. Keď snímač skončí vyššie, než sa odporúča, rozdiel sa dorovná sklonom. Sklon si snímač kalibruje sám a kalibráciu možno vyvolať aj ručne.

Na stene sa snímač odporúča umiestniť približne do vodorovného stredu, aby využil celý záber 140 stupňov, teda 70 stupňov na každú stranu, a pokryl 8 x 8 m. V rohu sa natočí 45 stupňov ku každej zo stien, záber sa zúži na 90 stupňov a plocha na 7 x 7 m, čo sa hodí do menších miestností. Pre rohovú montáž je k dispozícii model držiaka na vytlačenie na 3D tlačiarni. Zvolenú polohu treba zadať aj vo webovom rozhraní alebo v aplikácii, aby detekcia zodpovedala skutočnosti. Keď snímač otočíte o 180 stupňov, zapnite v rozhraní voľbu pre obrátenú montáž a logika detekcie sa tomu prispôsobí.

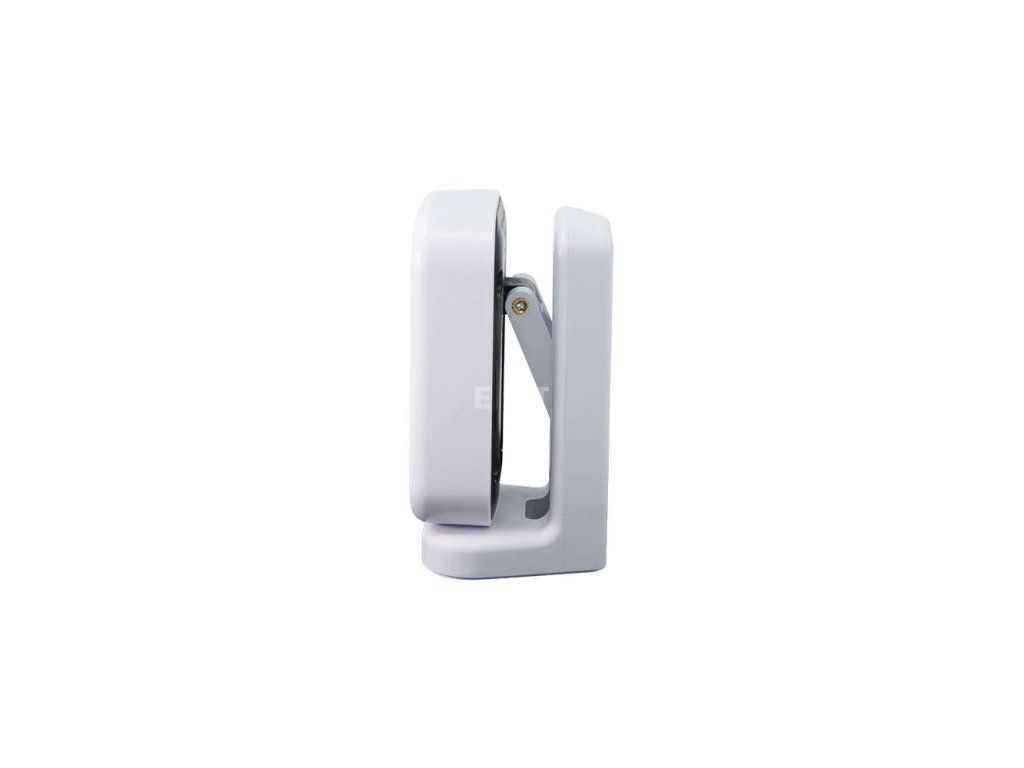

Napájanie vedie káblom USB-C. Pri použití podstavca sa konektor najprv pretiahne otvorom v podstavci a až potom zasunie do snímača. Kĺbové spoje neuťahujte silou. Časom sa môžu uvoľniť a stačí ich znova dotiahnuť.

Obsah balenia

• voľne stojaci podstavec, pánt a montážna doska
• 2x hmoždinky a 2x skrutky
• lepiaca páska

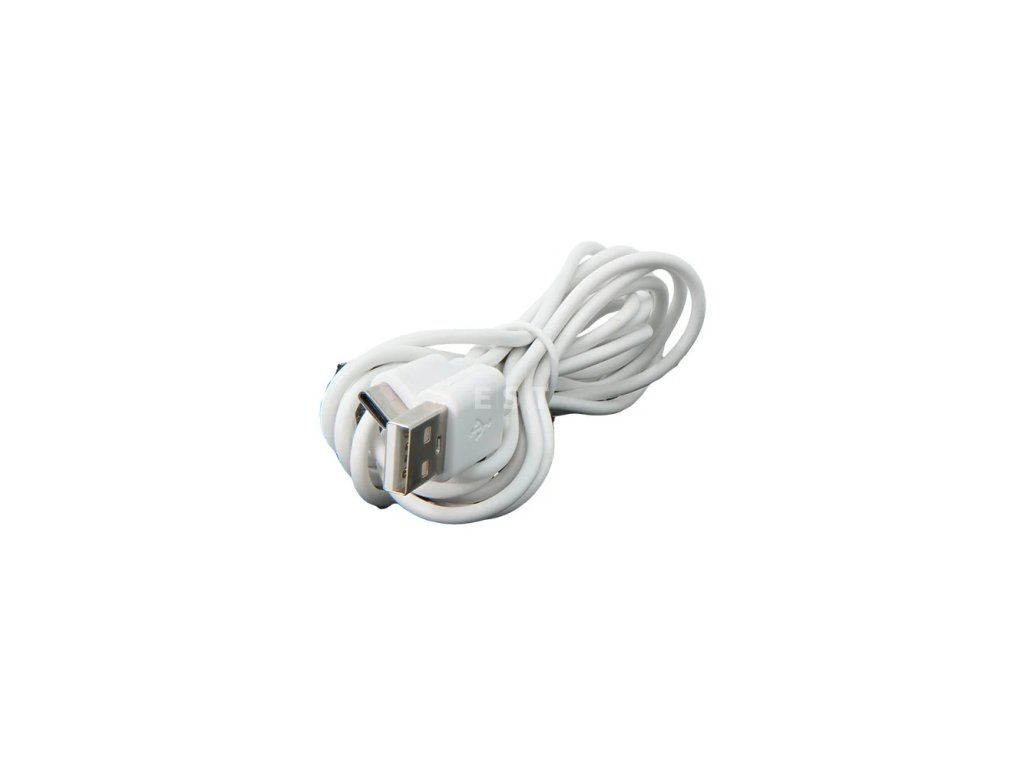

• kábel USB

Čo si ešte pripraviť

• Trvalý zdroj 5 V s portom USB-C a prúdom aspoň 1 A. Snímač nemá batériu a beží nepretržite, v pokoji odoberá 2,5 W a v špičke 3,5 W.
• Miesto vo výške približne 2 m s náklonom asi 15°. Strop miestnosti môže mať najviac 5 m.
• Priamy výhľad do stráženého priestoru. Radar nevidí cez steny ani cez pevné prekážky, a to ani vtedy, keď je priestor za nimi v jeho menovitom dosahu.
• QR kód pre Matter, ktorý nájdete v balení zariadenia. Bez neho zariadenie do Matteru nepridáte.
• Rozhodnutie medzi Matterom a Zigbee. Z výroby je nastavený Matter, päť rýchlych stlačení tlačidla prepne firmvér na Zigbee alebo späť, tri stlačenia otvoria párovanie Zigbee.

Kde nájde využitie

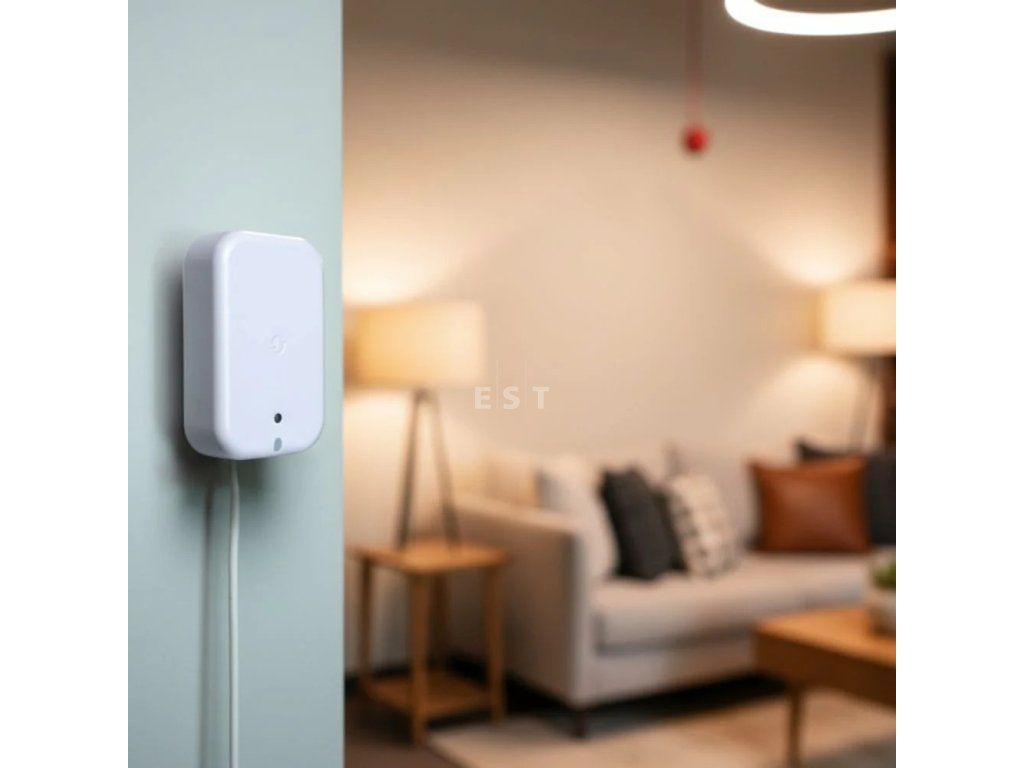

• obývacia izba a pracovňa, kde sa dlho sedí v pokoji a pohybový snímač zhasína predčasne

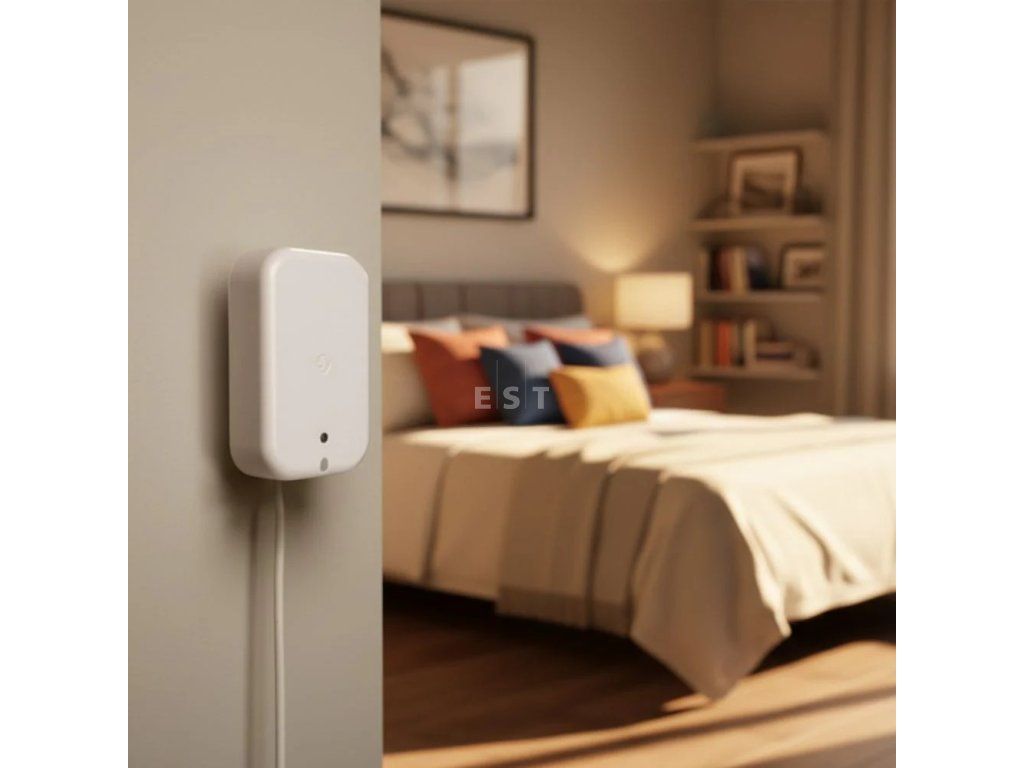

• spálňa a detská izba, kde má osvetlenie reagovať na skutočnú prítomnosť a kontrolka sa v noci stlmí
• chodba a schodisko, kde sa hodia dve zóny, jedna pri dverách a druhá pri schodoch
• kancelária alebo zasadacia miestnosť, kde sa podľa počtu osôb riadi vetranie a klimatizácia
• toaleta, šatník alebo komora, kde sa človek takmer nehýbe a napriek tomu má zostať rozsvietené
• otvorený priestor kuchyne s jedálňou, kde má každá časť vlastnú zónu a vlastnú scénu

Dôležité pred nákupom

• Napájanie musí byť stabilné. Použite samostatný kvalitný zdroj 5 V. Viackonektorové nabíjačky, nabíjacie stanice a rýchlonabíjačky, ktorých výstup môže pri pripájaní a odpájaní ďalších zariadení kolísať, môžu snímač poškodiť.
• Kábel USB je v balení, zdroj 5 V s portom USB si pripravte podľa miesta montáže. Napájanie vyžaduje 5 V a 1 A.
• Zigbee a Matter sa nepoužívajú súčasne. Medzi režimami sa prepína piatimi rýchlymi stlačeniami tlačidla a snímač beží vždy len v jednom z nich. V režime Zigbee nie sú k dispozícii komponenty BTHome.
• Nehybná osoba sa rozpozná do 3 m. Plocha 8 x 8 m na stene a 7 x 7 m v rohu platí pre pohyb, nie pre človeka, ktorý sedí bez hnutia.
• Radar nevidí za stenu ani za inú pevnú prekážku, aj keď je predmet inak v dosahu. Snímacia časť je na čelnej strane, takže dianie za snímačom nezaznamená.
• Medzi radarom snímača a osobou dodržujte vzdialenosť najmenej 20 cm.
• Hliníkový zadný kryt môže byť počas prevádzky horúci. Vyhnite sa priamemu kontaktu, aby ste predišli popáleniu.
• Snímač nie je bezpečnostný systém. Nespoliehajte sa naň v situáciách ohrozujúcich život ani v núdzových situáciách.
• Zariadenie patrí iba do interiéru, do prostredia -20 až +40 °C a 30 až 70 % relatívnej vlhkosti, do nadmorskej výšky 2000 m. Udržujte ho suché a čisté a neprevádzkujte ho zakryté.
• Poškodený alebo vadný snímač nepoužívajte a nepokúšajte sa ho opravovať vlastnými silami.
• Pes, mačka aj robotický vysávač môžu detekciu spustiť. Zdvihnutím minimálnej výšky detekcie a vymedzením slepých miest sa počet takých detekcií obmedzí.
• Presence Gen4 sám nespína žiadny okruh. Svetlo, kúrenie alebo vetranie zapne až zariadenie, ktoré snímač svojou akciou spustí.
• Kĺbové spoje sa môžu časom uvoľniť a treba ich dotiahnuť. Pri montáži ich neuťahujte príliš.
• Pred likvidáciou snímač stlačením tlačidla dlhším než 10 sekúnd vráťte do továrenského nastavenia, aby sa vymazali osobné údaje.

Umiestnenie a dosah

Optimálna výška montáže je 2 m, náklon približne 15°, najväčšia podporovaná výška miestnosti 5 m. Celkovo snímač pokryje až 42 m², rozozná až šesť osôb naraz a pôdorys si rozdelíte až do desiatich zón. Ak sa vám zariadenie hodí otočené naopak, v nastaveniach zapnite prevrátenú montáž a otočte ho o 180°.

Časté otázky

Rozpozná snímač človeka, ktorý sa vôbec nehýbe?
Áno, nehybnú osobu rozpozná do vzdialenosti 3 m. V tom je rozdiel proti riadeniu podľa pohybu, ktoré v pokoji nemá čo hlásiť.

Akú veľkú miestnosť snímač pokryje?
Pri montáži na stenu 8 x 8 m so záberom 140 stupňov, pri montáži do rohu 7 x 7 m so záberom 90 stupňov. Najvyššia podporovaná svetlá výška miestnosti je 5 m.

Funguje snímač bez internetu?
Áno. Webové rozhranie beží priamo v snímači. Po pripojení k jeho prístupovému bodu je na adrese 192.168.33.1, v domácej sieti potom stačí, aby bol prehliadač v tej istej sieti Wi-Fi ako snímač. Cloud aj aplikácia sú voliteľné.

Môžem používať Zigbee a Matter naraz?
Nie. Sú to dve firmvérové výbavy toho istého snímača a prepína sa medzi nimi piatimi rýchlymi stlačeniami tlačidla. Vyberá sa teda jedna z nich.

Spustí detekciu pes alebo robotický vysávač?
Môžu, kým je minimálna výška detekcie na 0 a vyhodnocuje sa aj dianie tesne nad podlahou. Len čo ju zdvihnete, pohyb pri zemi sa z výsledku vyradí. Rovnako sa dá vymedziť aj slepé miesto.

Aký napájací zdroj mám použiť?
Samostatný kvalitný zdroj 5 V a 1 A. Viackonektorové nabíjačky, nabíjacie stanice a rýchlonabíjačky nepoužívajte, ich výstup môže pri pripájaní a odpájaní ďalších zariadení kolísať.

Dá sa snímač namontovať obrátene?
Áno. Po otočení o 180 stupňov zapnite vo webovom rozhraní alebo v aplikácii voľbu pre obrátenú montáž a detekčná logika sa prispôsobí.

Ako dlho budú vychádzať bezpečnostné aktualizácie?
Najmenej 5 rokov, teda do 26.03.2031. Firmvér sa aktualizuje z webového rozhrania alebo z aplikácie Shelly Smart Control.

Spôsoby upevnenia

Bez stojana má snímač 64 x 41 x 26 mm a váži 42 g, so stojanom 73 x 41 x 37 mm a 85 g. Kryt je z plastu s hliníkovou zadnou stranou. Montážna doska sa od podstavca oddelí dvoma skrutkami s krížovou drážkou.
