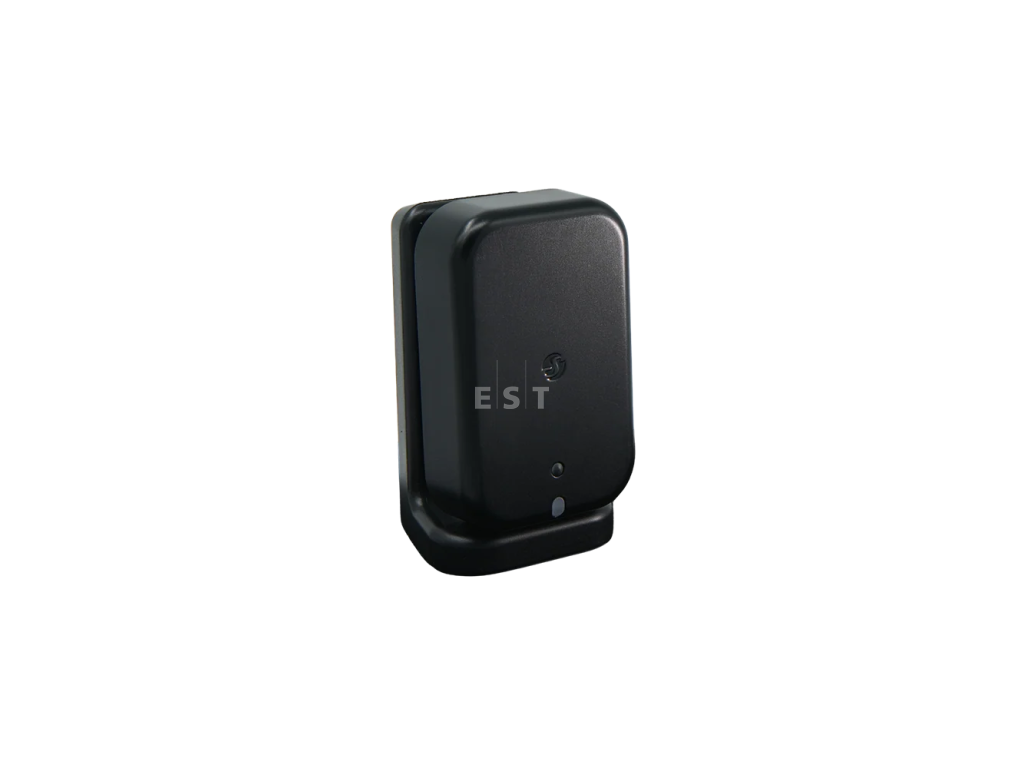

SHELLY Presence Gen4 Prítomnostný snímač s mmWave radarom pre až 6 osôb a až 10 zón, WiFi, Bluetooth, Zigbee, Matter, čierna

Podrobný popis

Svetlo riadené pohybovým snímačom zhasne vo chvíli, keď si sadnete k stolu a prestanete mávať rukami. Shelly Presence Gen4 pracuje inak. Radar na milimetrových vlnách 60 až 64 GHz si kreslí obraz miestnosti, sleduje v ňom polohu jednotlivých osôb a udrží detekciu aj nad človekom, ktorý len ticho číta alebo spí. Pôdorys si na mape rozdelíte až do 10 zón a každá hlási svoj vlastný stav. Snímač beží z USB-C, stojí na priloženom podstavci alebo drží na stene a so zvyškom domácnosti hovorí cez Wi-Fi, Bluetooth, Zigbee alebo Matter.

Je to pre vás?

• Chcete, aby v spálni alebo v pracovni zostalo rozsvietené aj nad nehybným človekom. To je úloha pre radar, nie pre pohybový snímač.
• Riadite jednu veľkú miestnosť, v ktorej má jedálenský kút reagovať inak než pohovka. Zón nastavíte až desať a každá dostane vlastné prahy aj vlastnú akciu.
• Do spálne ani na toaletu nechcete kameru. Sledovanie obsadenosti tu beží bez obrazu, hlási sa poloha a počet osôb na mape.
• Doma máte psa alebo robotický vysávač a prekážajú vám plané spustenia. Detekcia sa dá obmedziť výškou nad podlahou a veľkosťou objektu.
• Zariaďujete tmavý interiér a svetlá krabička by na polici bola vidieť. Puzdro aj podstavec sú tu v čiernom vyhotovení.
• Strážený priestor je vnútri budovy a zmestí sa do 8 x 8 m. Väčšiu halu ani vonkajší prístrešok radar nepokryje.
• Stav miestnosti potrebujete dostať do Home Assistantu alebo do systému, ktorý hovorí Matterom, nie len do aplikácie.

Hlavné vlastnosti

• radar mmWave, pracovné pásmo 60 až 64 GHz, zachytí aj osobu bez pohybu
• naraz odlíši až 6 osôb a vykreslí ich na mape miestnosti
• až 10 používateľských zón, pri každej vlastné prahy a vlastné spúšťané akcie
• na stene 140° vodorovne a 120° zvisle, pokrytie plochy 8 x 8 m
• v rohu 90° a plocha 7 x 7 m
• pokojová detekcia nehybnej osoby do 3 m
• vstavaný svetelný snímač hlási tmu, súmrak aj svetlo
• Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 a Matter cez Wi-Fi
• napájanie 5 V z USB-C, odber 2,5 W v bežnom chode a najviac 3,5 W
• puzdro bez podstavca 64 x 41 x 26 mm a 42 g, plast s hliníkovým zadným krytom
• 20 časových plánov, 20 webhookov po 5 adresách, skriptovanie, MQTT a UDP

Čo produkt dokáže

Radar nehlási len to, že sa niečo pohlo. Skladá si obraz miestnosti, v ktorom vyhodnocuje polohu aj rýchlosť jednotlivých objektov. Preto zostane prítomnosť hlásená aj pri človeku, ktorý sedí bez hnutia, a preto rozlíši dvoch ľudí na opačných koncoch izby. Mapa sa pritom delí na časti s rôznym významom.

• Zóna miestnosti určuje veľkosť stráženého priestoru a hovorí, či je miestnosť obsadená.
• Zóna je vybraný kus miestnosti, ktorý si pomenujete a zafarbíte. Býva to jedálenský kút, pohovka alebo priestor pri dverách.
• Slepé miesto je časť miestnosti, kde sa detekcia zámerne vypne. Klasickým prípadom je záves, ktorý sa hýbe pod klimatizáciou a inak by hlásil prítomnosť.
• Plocha mimo miestnosti leží za stenou alebo v otvorenom priestore za hranicou, ktorú už počítať nechcete.

Ku každej zóne patrí dvojica časov od 0 do 3600 s. Jeden hovorí, ako dlho musí byť človek vidieť, aby sa zóna prepla na obsadenú, druhý, ako dlho má byť pokoj, aby sa zase uvoľnila. K tomu sa zadáva spodná a horná hranica výšky detekcie. Spodná leží medzi 0 a 2,9 m, horná medzi 0,1 a 5 m nad podlahou. Práve tým sa odfiltruje pes pri podlahe alebo robotický vysávač. Citlivosť detekcie sa prepína medzi vyššou, ktorá lepšie podchytí nehybné objekty, a nižšou, ktorá potlačí plané spustenia.

Skúsenejší používateľ má k dispozícii jemné ladenie. Nastavuje sa v ňom minimálny pomer signálu voči šumu v rozsahu 10 až 100, minimálny počet bodov potrebných na rozpoznanie objektu, takisto 10 až 100, a minimálna rýchlosť pohybu od 0,01 do 1 m/s. Nižšie hodnoty zvyšujú citlivosť, vyššie potlačia falošné detekcie. Ďalšie prahy sa počítajú v snímkach a rozhodujú, ako rýchlo sa objekt označí za aktívny, ako dlho sa drží nehybná osoba a kedy detekcia zhasne. Vysielací výkon obmedzuje dosah, nižší výkon detekčnú vzdialenosť skráti.

Ovládanie a komunikácia

K sieti sa snímač pripája cez Wi-Fi 6 v pásme 2,4 GHz. Ovláda sa z aplikácie Shelly Smart Control, z Home Assistantu alebo z ľubovoľného systému, ktorý hovorí Matterom cez Wi-Fi. Popri tom má vlastné webové rozhranie. Keď sa pripojíte k jeho vlastnej sieti, ktorej názov sa začína slovom ShellyPresence a pokračuje jedinečným označením prístroja, rozhranie čaká na adrese 192.168.33.1. Miestne rozhranie nepotrebuje internet ani konto v cloude, stačí byť v tej istej sieti. Zapamätať si vie dve siete Wi-Fi naraz, a keď jedna vypadne, snímač prejde na druhú. Pevná IP adresa sa odporúča, aby rozhranie bolo zakaždým na tom istom mieste.

V Matteri sa v cudzej aplikácii objaví vo východiskovom stave len zóna miestnosti. Zón môže byť až desať a každá novo pridaná sa zobrazí ako samostatný komponent. Akcie sa spúšťajú za týchto podmienok.

• zmena obsadenosti zóny, teda prechod z prázdnej na obsadenú a späť
• zmena počtu objektov v zóne, akcia sa spustí pri zadanom počte osôb
• objekt vstúpi do zóny, teda prekročí jej hranicu zvonka
• objekt zónu opustí, teda prekročí hranicu zvnútra

Akcia vie zavolať webovú adresu, k dispozícii je 20 webhookov a každý až s 5 adresami. Stav sa posiela aj cez MQTT alebo UDP, beží tu skriptovanie a kľúčové úložisko KVS. Časových plánov je 20 a okrem jednoduchého plánu podľa dní, času, východu a západu slnka zvládne aj pokročilý plán zapísaný cronom. Plány potrebujú internetové spojenie, aby si zariadenie zosúladilo čas. Na Zigbee sa snímač prepne päťnásobným stlačením tlačidla, trojnásobné stlačenie spustí párovanie. Jedno stlačenie nechá LED ukázať stav pripojenia.

Inštalácia a použitie

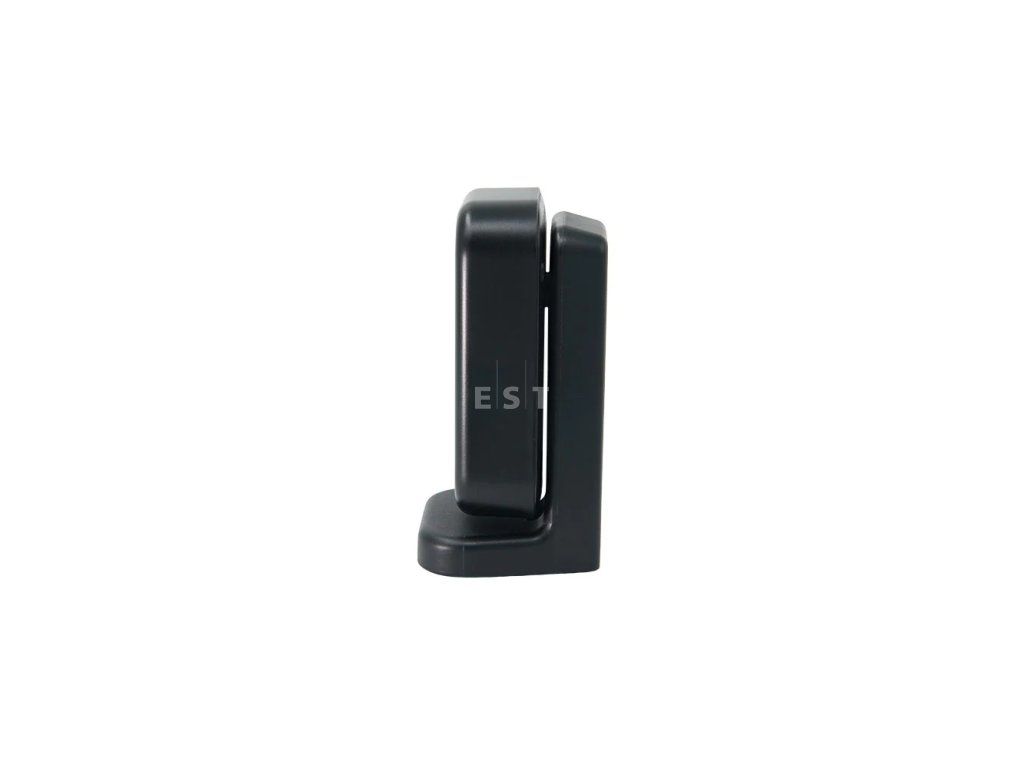

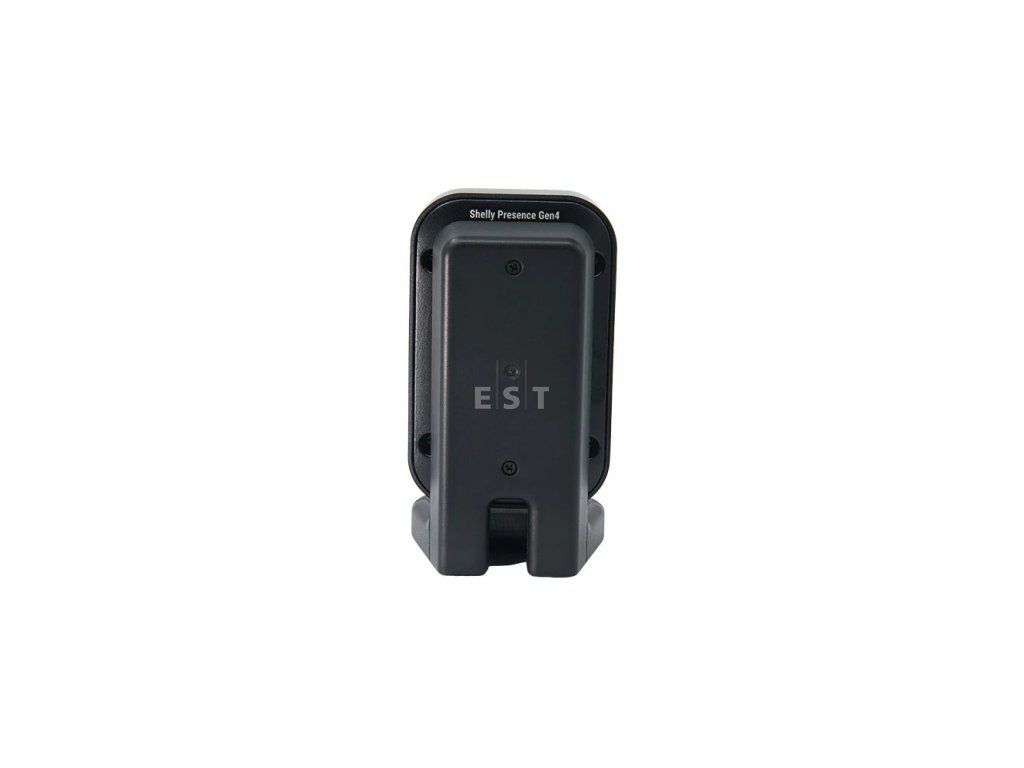

Snímač prichádza nasadený na voľne stojacom podstavci s kovovým závažím, takže sa dá len postaviť na policu, skriňu alebo stôl. Pri pevnej montáži sa montážna doska odskrutkuje od podstavca dvoma skrutkami krížovým skrutkovačom. Potom buď obtiahnete ceruzkou polohu otvorov, vyvŕtate ich a dosku priskrutkujete priloženými hmoždinkami a skrutkami, alebo povrch očistíte, osušíte a použijete obojstrannú pásku, ktorú na niekoľko sekúnd pevne pritlačíte. Pri použití podstavca sa kábel najprv prevlečie otvorom v ňom, až potom mieri do portu USB-C.

Montovať sa má vo výške 2 m a so sklonom zhruba 15°. Strop miestnosti môže mať až 5 m. Na stenu patrí snímač doprostred, aby využil celé pole 140°. Do rohu sa osádza pod 45° ku každej stene a strážená plocha sa tým zmenší na 7 x 7 m. Sklon sa kalibruje sám, v rozhraní ho možno prekalibrovať ručne. Zvolenú polohu, teda stenu, roh alebo vodorovnú plochu, zapíšte aj do rozhrania, aby pokrytie zodpovedalo skutočnosti. Keď snímač visí obrátene, zapne sa voľba pre otočenú montáž, s ktorou sa preklopí aj detekčná logika. Pre roh je navyše k dispozícii súbor s držiakom na tlač na 3D tlačiarni.

Prevádzkový stav hlási farebná LED pomalým blikaním. Modrá je režim prístupového bodu, červená znamená, že snímač nie je pripojený k sieti Wi-Fi, žltá sieť bez cloudu, zelená sieť aj cloud a biela práve zistenú prítomnosť. Fialová patrí Zigbee, blikajúca fialová párovaniu. Jas LED sa sťahuje posuvníkom a nočný režim ho medzi zadaným začiatkom a koncom stlmí na zvolené percentá. Novú verziu firmvéru nahráte buď vo webovom rozhraní, alebo v aplikácii Shelly Smart Control. Skôr než prístroj vyradíte z prevádzky, podržte tlačidlo dlhšie ako 10 s a obnovte továrenský stav, aby v ňom nezostali osobné údaje.

Čo si ešte pripraviť

• Vyhradený zdroj 5 V s výstupom 1 A a portom USB. Výrobca pred viacportovými nabíjačkami, nabíjacími stanicami a rýchlonabíjačkami priamo varuje, ich výstup kolíše pri každom pripojení ďalšieho prístroja.

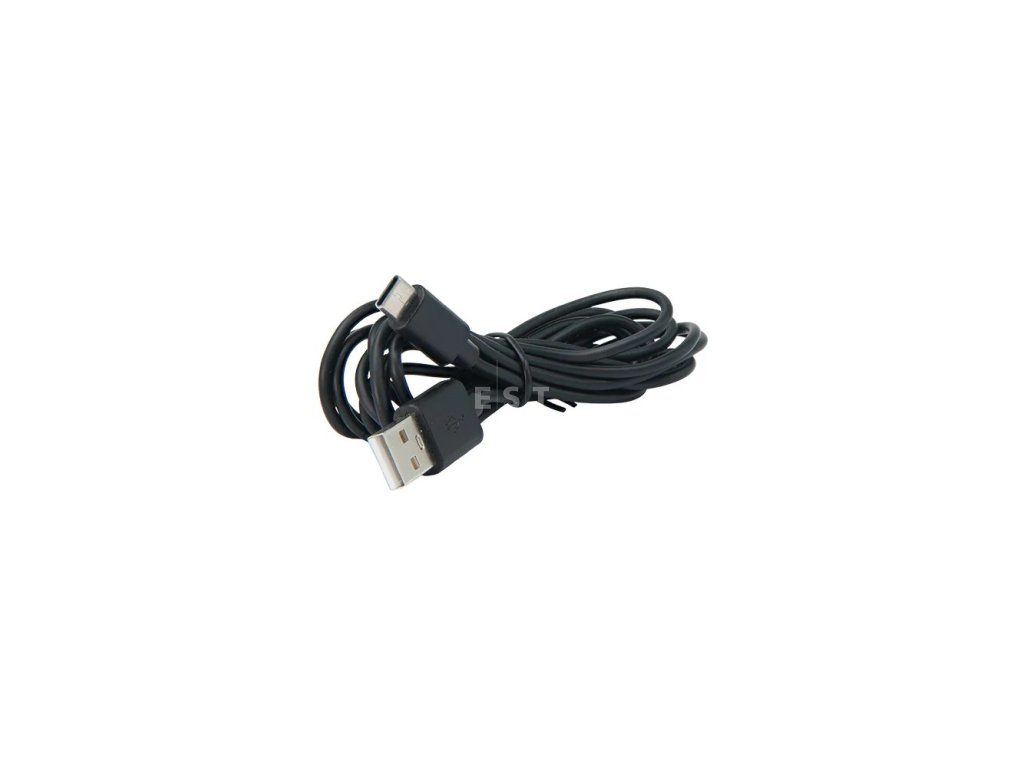

• Zásuvku v dosahu priloženého kábla USB. Kábel je v balení, zdroj nie.
• Krížový skrutkovač. Montážna doska sa od podstavca odskrutkuje dvoma skrutkami, bez toho sa snímač na stenu nedostane.
• Vŕtačku a ceruzku, alebo čistý a suchý povrch. V balení sú dve hmoždinky, dve skrutky aj obojstranná páska, takže vŕtanie je voľba, nie povinnosť.
• Miesto vo výške okolo dvoch metrov. Odporúčaný sklon je zhruba 15° a miestnosť môže byť vysoká najviac 5 m.
• Odstup od ľudí najmenej 20 cm. Žiada to návod, ide o odstup od vysielacej časti.
• Voľné okolie prístroja. Zakrytý látkou alebo nábytkom sa nesmie prevádzkovať, bránilo by to odvodu tepla.
• Predstavu o zónach. Kým začnete kresliť mapu, oplatí sa vedieť, ktoré kusy miestnosti majú reagovať samostatne a kde má detekcia mlčať.
• Sieť Wi-Fi v pásme 2,4 GHz. Snímač pracuje v rozsahu 2401 až 2483 MHz.
• Prípadne 3D tlačiareň. Na rohovú montáž výrobca ponúka súbor držiaka na stiahnutie a vytlačenie.

Kde nájde využitie

• Spálňa a detská izba. Tichá nočná orientácia vydrží aj nad človekom, ktorý leží a nehýbe sa.
• Pracovňa a zasadacia miestnosť. Osvetlenie a klimatizácia bežia, kým niekto sedí pri stole.
• Otvorený obytný priestor. Kuchynský ostrovček, jedálenský stôl a pohovka dostanú vlastnú zónu so zodpovedajúcou svetelnou scénou.
• Chodba a schodisko. Svetelný snímač rozlíši tmu a súmrak, takže každý stav môže spustiť inú svetelnú scénu.

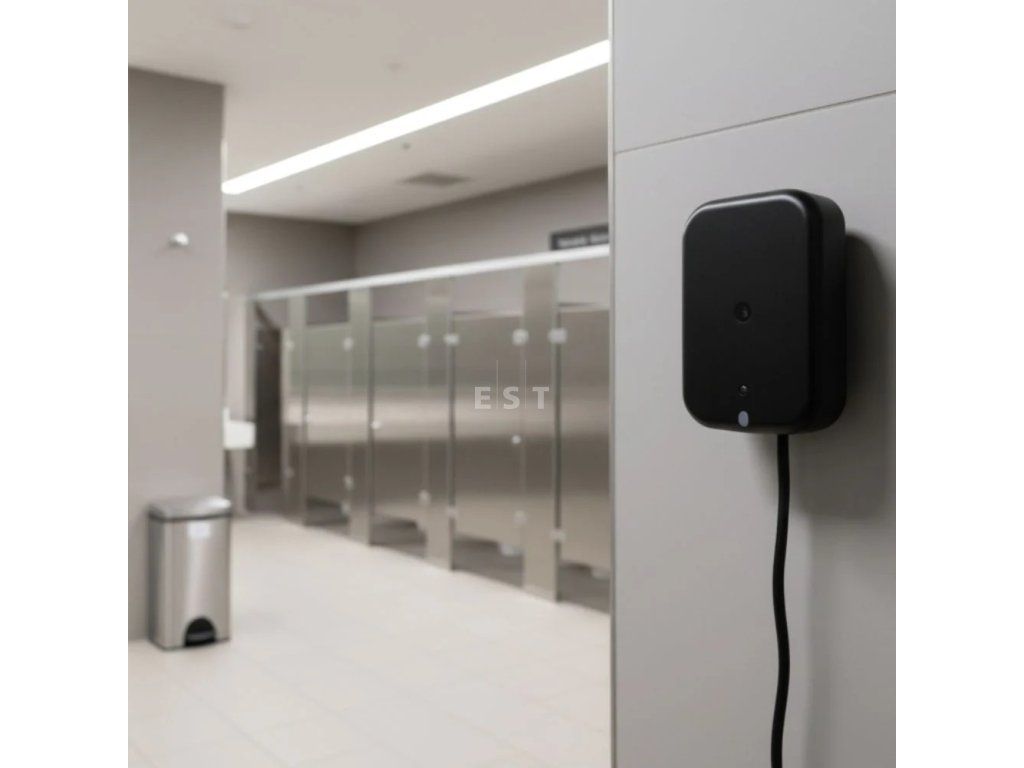

• Toalety a šatne v prevádzkach. Obsadenosť sa sleduje bez obrazu.
• Kancelárie a krátkodobé prenájmy. Prázdna miestnosť po zadanom čase ohlási uvoľnenie a môže spustiť vypnutie svetiel aj spotrebičov.

Dôležité pred nákupom

• Napájací zdroj musí byť vyhradený a držať stabilných 5 V. Viacnásobným nabíjačkám, nabíjacím staniciam a rýchlonabíjačkám sa vyhnite, ich výstup môže kolísať zakaždým, keď sa pripojí alebo odpojí ďalší prístroj, a snímač sa tým môže poškodiť.
• Pokojová detekcia má kratší dosah než pohyb. Pohybujúca sa osoba sa zachytí na ploche 8 x 8 m, nehybný človek do 3 m od snímača. Rozhoduje to o tom, kam sa snímač v spálni alebo v pracovni postaví.
• Matter a Zigbee nebežia súčasne. Z výroby je zapnutý Matter cez Wi-Fi a na Zigbee sa prechádza päťnásobným stlačením tlačidla, rovnakou cestou aj späť. Pri behu na Zigbee komponenty BTHome odpadajú.
• Snímač pracuje ako zdroj informácie o obsadenosti. Hlási stav zón a spúšťa akcie na iných zariadeniach. Svetlo alebo zásuvku teda zopne až ďalší modul alebo nadradený systém, ktorému snímač dá pokyn.
• Pevné prekážky vrátane stien sú pre radar nepriehľadné, aj keď priestor za nimi výpočtom ešte do dosahu spadá. Detekčný snímač mieri dopredu a to, čo sa deje za puzdrom, nezaznamená.
• Radar má byť od osôb vzdialený najmenej 20 cm.
• Zadný hliníkový kryt sa počas prevádzky môže zahriať. Priamemu dotyku sa vyhnite, hrozí popálenie.
• Snímač nie je bezpečnostný systém. V situáciách ohrozujúcich život a v núdzových aplikáciách sa naň nespoliehajte.
• Domáce zviera alebo robotický vysávač môže zónu spustiť. Pomôže nastavenie minimálnej výšky detekcie nad podlahou a prahu počtu bodov, od ktorého sa objekt rozpozná.
• Určené do vnútorných priestorov, do sucha a čistoty. Rozsah teplôt je -20 až +40 °C, vlhkosť 30 až 70 % a nadmorská výška do 2000 m.
• Zakrytý prístroj sa nesmie prevádzkovať a poškodený kus sa nesmie používať ani opravovať svojpomocne.

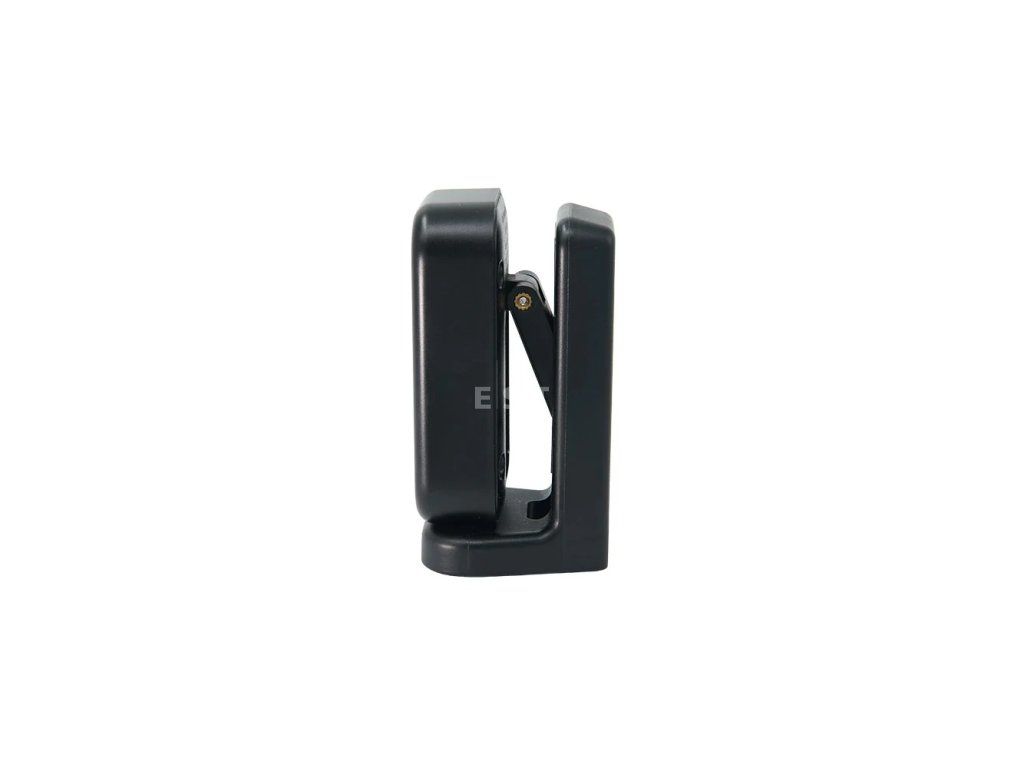

• Oba kĺby držiaka môžu časom povoliť. Doťahujú sa, ale nie cez silu.

Umiestnenie a dosah

Kde snímač visí, také má pole. Hodnoty sú od výrobcu, posledný stĺpec je naše vysvetlenie.

Časté otázky

Rozpozná snímač človeka, ktorý len sedí a číta?
Áno, v tom je hlavný rozdiel oproti pohybovému snímaču. Pokojová detekcia však pracuje do 3 m, takže kreslo alebo posteľ má byť v tejto vzdialenosti.

Koľko ľudí rozlíši naraz?
Až 6 osôb. Vykreslí ich na mape miestnosti spolu s počtom objektov v každej zóne.

Musí byť snímač pripojený na internet?
Nie. Miestne webové rozhranie beží aj bez cloudu. Po pripojení k prístupovému bodu snímača je na adrese 192.168.33.1, v domácej sieti potom na IP adrese, ktorú snímač dostane. Internet je potrebný pre časové plány, aby si zariadenie zosúladilo čas.

S akými systémami spolupracuje?
So Shelly Cloudom, s Home Assistantom a ďalšími rozšírenými platformami. Amazon Alexa ho vidí ako Motion Sensor, Google Smart Home ako Occupancy Sensing a Samsung SmartThings ako Presence Sensor.

Dá sa pripevniť bez vŕtania?
Áno. Montážna doska sa odskrutkuje od podstavca, povrch sa očistí a osuší a doska sa prilepí obojstrannou páskou. Podstavec sa dá aj len postaviť na nábytok.

Čo je slepé miesto na mape?
Časť miestnosti, v ktorej sa detekcia zámerne nepoužíva, hoci leží vnútri stráženého priestoru. Typicky záves, ktorý sa hýbe pod klimatizáciou.

Čím sa snímač napája?
Káblom USB-C, ktorý je v balení. Zdroj voľte podľa výstrahy vyššie, teda vyhradený, s portom USB a stabilným výstupom 5 V.

Dá sa LED v noci stlmiť?
Áno. Jas sa sťahuje posuvníkom a nočný režim ho medzi zadaným začiatkom a koncom zníži na zvolené percentá.

Čo dokáže jediné tlačidlo

Snímač má jedno tlačidlo a päť spôsobov stlačenia. Postup je od výrobcu, posledný stĺpec je naše vysvetlenie.
