SHELLY Wave Door/Window LR Snímač dverí a okien s meraním náklonu a osvetlenia Z-Wave Long Range, biela

Podrobný popis

Chcete vedieť, kedy sa otvoria dvere alebo okno, a pritom mať snímač aj tam, kam bežná bezdrôtová sieť nedosiahne? Shelly Wave Door/Window LR je batériový magnetický senzor pre siete Z-Wave. Okrem stavov otvorené a zatvorené rozlíši pri otváravo-sklopnom krídle vyklopenie od plného otvorenia a dokáže merať aj okolné osvetlenie. Popri klasickej sieti Z-Wave podporuje topológiu Z-Wave Long Range, v ktorej komunikuje priamo s bránou na veľké vzdialenosti.

Je to pre vás?

• Áno, ak potrebujete strážiť dvere alebo okno a stav krídla odovzdať do systému postaveného na protokole Z-Wave.
• Áno, ak je strážené krídlo ďaleko od brány, napríklad pri vjazde, na chate alebo v hospodárskej budove. Long Range zvládne až 1000 m vo voľnom priestore.
• Áno, ak máte otváravo-sklopné okná a chcete v automatizácii odlíšiť vyklopené krídlo od úplne otvoreného.
• Áno, ak chcete reagovať aj na svetlo, pretože senzor vie popri polohe krídla hlásiť aj hodnotu okolného osvetlenia.
• Áno, ak nechcete ťahať káble. Senzor sa lepí a napája ho gombíková batéria.

• Nie, ak nemáte bránu Z-Wave. Bez nej nemá senzor komu hlásiť a v aplikácii ho nepoužijete. Zvoľte model Shelly BLU Door/Window ZB pre sieť Zigbee.
• Nie, ak má snímač pracovať vonku alebo vo vlhku. Toto vyhotovenie patrí do vnútorných priestorov s vlhkosťou 30 až 70 percent.
• Nie, ak potrebujete najdlhšiu možnú výdrž batérie. Tu sú to až 2 roky, pri modeli Shelly BLU Door/Window ZB 5 rokov.

Hlavné vlastnosti

• jazýčkový kontakt, ktorý hlási otvorené aj zatvorené krídlo
• meranie uhla náklonu pri otváravo-sklopných dverách a oknách
• vstavaný snímač okolného osvetlenia
• rádiové pásmo 864 MHz v Long Range, 868,4 MHz v klasickej sieti Z-Wave
• v Long Range dosah až 80 m v interiéri a až 1000 m pod otvoreným nebom
• čip Z-Wave série 800 a zabezpečenie S2 so šifrovaním AES 128
• zaradenie do siete naskenovaním QR kódu funkciou SmartStart
• batéria 3 V CR2032 súčasťou dodávky, výdrž až 2 roky
• bezdrôtová aktualizácia firmvéru OTA

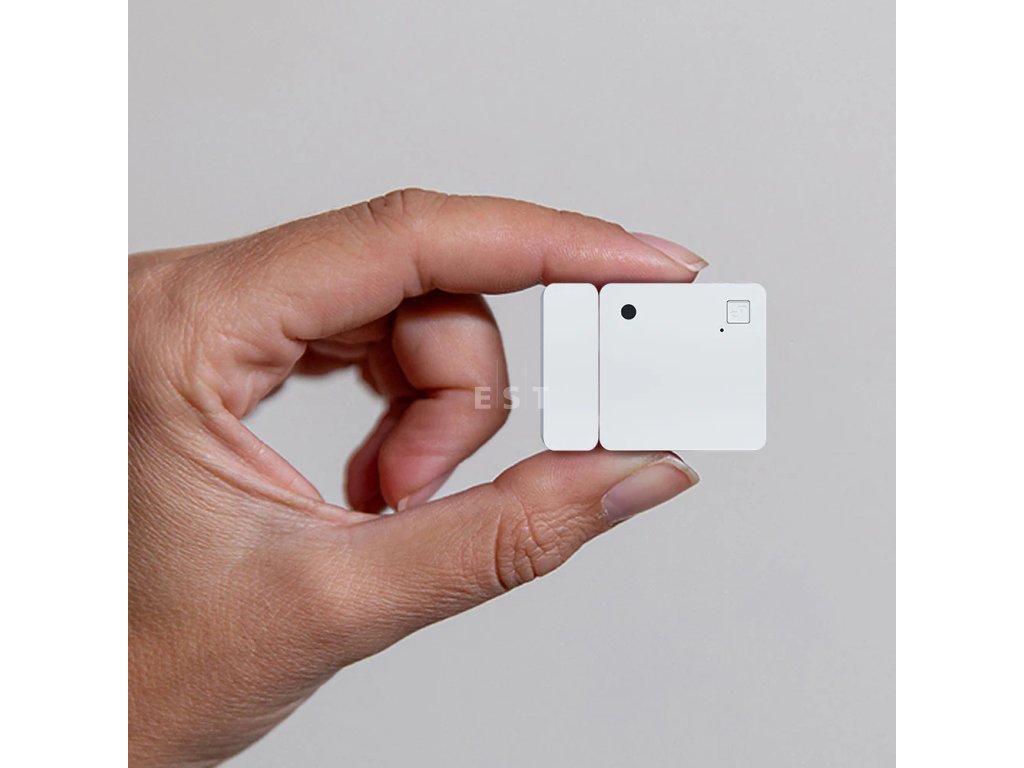

• senzorová jednotka 35 x 35 x 7 mm a samostatný magnet 35 x 12 x 7 mm

Čo produkt dokáže

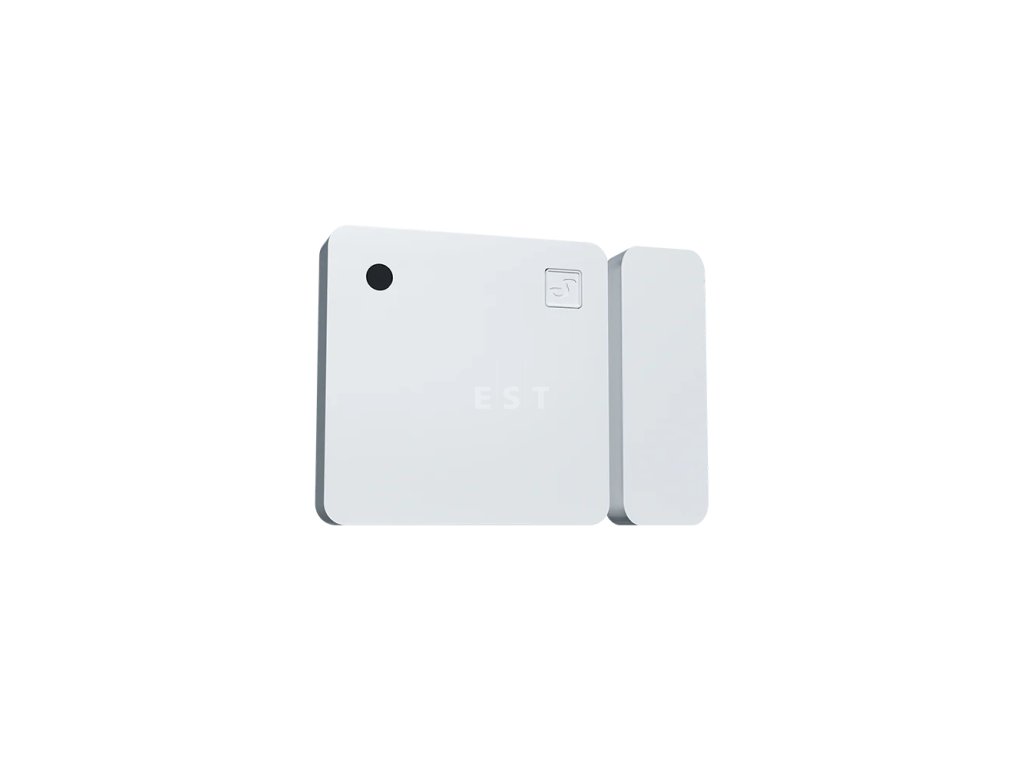

Senzor sa skladá zo senzorovej jednotky s jazýčkovým kontaktom, snímačom polohy a snímačom svetla a zo samostatného magnetu. Len čo sa krídlo otvorí alebo zatvorí, jednotka okamžite pošle do brány informáciu o tejto udalosti, hodnotu osvetlenia a pri zmene aj stav batérie. Pri otváravo-sklopných dverách a oknách prichádza dve sekundy po detekcii otvorenia ešte druhá správa s uhlom náklonu, takže systém pozná rozdiel medzi pootvoreným vyklopeným krídlom a úplne otvoreným krídlom. Pri zatvorení sa uhol vykáže ako nulový. Meranie osvetlenia a meranie náklonu sú od výroby vypnuté a zapínajú sa parametrom 155 a parametrom 156 v nastavení brány. Vypnutá je aj LED kontrolka, ktorá sa zapína parametrom 157 a potom blikne pri každej zmene stavu.

Ovládanie a komunikácia

Zariadenie komunikuje výhradne protokolom Z-Wave a na zaradenie do siete aj na nastavenie potrebuje bránu. Pri zaraďovaní do siete sa rozhoduje medzi dvoma topológiami. V klasickej mesh sieti pracuje v pásme 868,4 MHz s dosahom až 40 m v budove a ostatné trvalo napájané zariadenia môžu fungovať ako opakovače. V topológii Long Range ide spojenie hviezdicovo priamo na bránu na kmitočte 864 MHz a dosah stúpne až na 80 m v budove a až 1000 m vo voľnom priestore, opakovače sa však nepoužívajú a skutočný dosah závisí od miestnych podmienok. Vysielací výkon zostáva pod 25 mW. Zariadenie podporuje zabezpečenie S2 so šifrovaním AES 128 a takisto zabezpečenie S0 aj nezabezpečené pridanie. Otvorenie a zatvorenie, hodnotu osvetlenia aj uhol náklonu preberajú brány Home Assistant, Homey, Fibaro HC 3 s Wave engine 3 a Homee Gen 7 v plnom rozsahu. Brána SmartThings zobrazí iba otvorenie a zatvorenie, osvetlenie ani náklon z nej nedostanete. S bránou Homee Gen 5 senzor nespolupracuje. Zariadenie zodpovedá smernici RED vrátane požiadaviek na kybernetickú bezpečnosť podľa normy EN 18031-1 a ďalej smerniciam LVD, EMC a RoHS.

Inštalácia a použitie

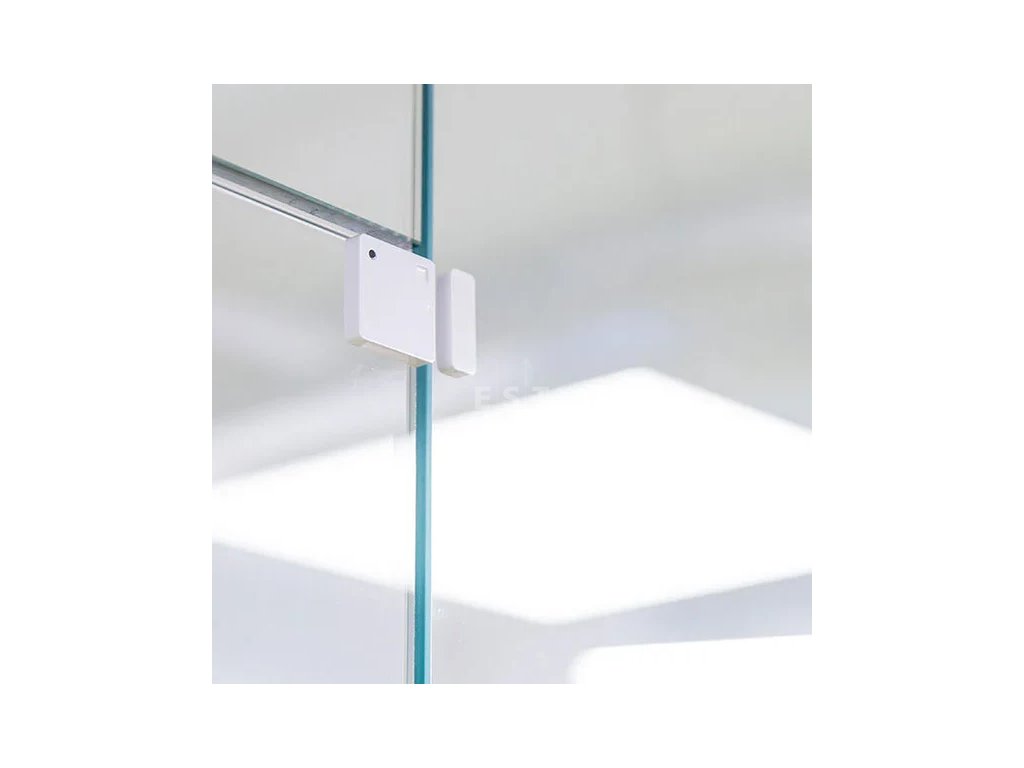

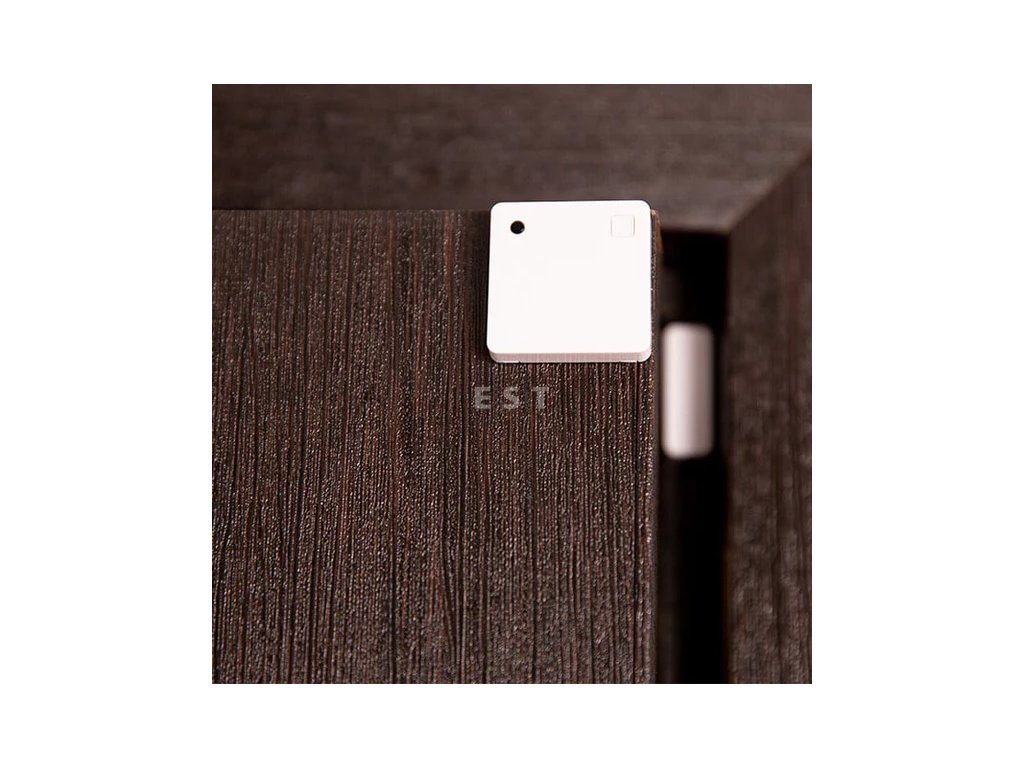

Senzorová jednotka aj magnet sa lepia priloženými obojstrannými penovými samolepkami, takže sa nikde nevrtá a nič sa nepripája. Na senzorovej jednotke je vyznačený malý trojuholník, ktorý má smerovať k magnetu, a pri zatvorenom krídle nesmie byť medzi oboma dielmi viac ako 10 mm. Magnet sa dá umiestniť ku ktorejkoľvek zo štyroch strán jednotky, zľava, sprava, zdola alebo zhora. Otváravo-sklopné krídlo sa rieši tak, že sa jednotka umiestni na pohyblivú časť a magnet na pevný rám. Pri bežných dverách a oknách sa naopak odporúča obrátené usporiadanie, jednotka na rám a magnet na krídlo. Ak rám a krídlo neležia v jednej rovine, jeden z dielov sa podloží. Batéria je vložená už z výroby a aktivuje sa tým, že sa vytiahne ochranná fólia spod jej kontaktu. Kryt sa po výmene batérie zaklapne tlakom vo všetkých štyroch rohoch. Senzor patrí do vnútorných priestorov a má byť umiestnený čo najďalej od kovových plôch, ktoré zhoršujú rádiový signál.

Čo si ešte pripraviť

• Bránu Z-Wave s podporou Long Range. Bez nej senzor v aplikácii nepoužijete.
• Telefón s čítačkou kódov QR. V Long Range sa senzor páruje jedine cez SmartStart.
• Miesto pre kód PIN z etikety DSK. Kópia je v balení, odložte si ju na bezpečné miesto.
• Rovnú a odmastenú plochu na oboch dieloch. Samolepky držia len na čistom a suchom povrchu.
• Rozhodnutie, kam príde ktorý diel. Senzorová jednotka patrí na pohyblivú časť, magnet na rám.
• Náhradnú batériu CR2032 na neskôr. Prvá je vložená už z výroby.
• Vnútorné miesto s teplotou -20 až 40 °C a vlhkosťou 30 až 70 percent.

Kde nájde využitie

• riadenie vykurovania a klimatizácie podľa toho, či je okno otvorené
• upozornenie na otvorené vstupné dvere, keď nikto nie je doma
• stráženie vjazdu a vedľajších budov na okraji pozemku, kam mesh sieť nedosiahne
• rozlíšenie vyklopeného okna pri vetraní v spálni alebo v kúpeľni
• rozsvietenie svetla v šatníkovej skrini alebo v komore podľa nameraného osvetlenia
• kontrola okien v kanceláriách, ambulanciách a menších prevádzkach

Dôležité pred nákupom

• Brána Z-Wave je nutná a nie je súčasťou dodávky. Bez brány senzor v aplikácii nepoužijete.
• Na prevádzku v Long Range musí brána túto topológiu podporovať. Brána má podporovať aj viackanálové zariadenia Z-Wave Plus.
• V topológii Long Range sa páruje len cez SmartStart. Naskenuje sa QR kód na senzore a zariadenie sa pridá samo, len čo sa prebudí v dosahu siete. Ručné pridanie tlačidlom S je dostupné iba v mesh sieti, odobranie zo siete tlačidlom funguje v oboch prípadoch.
• Kód PIN z etikety DSK sa nesmie stratiť. Je na boku senzora a jeho kópia leží v balení. Etiketa sa zo senzora nestrháva.
• Priame spínanie iného zariadenia bez brány je len v mesh sieti. Asociačná skupina 2 priradená jazýčkovému kontaktu v topológii Long Range nefunguje.
• Osvetlenie sa meria na úkor batérie. Uvedené 2 roky platia pre východiskové nastavenie, keď je meranie osvetlenia vypnuté. Po jeho zapnutí výdrž výrazne klesne.
• Interval prebudenia nenastavujte krátky. Východisková hodnota je 12 hodín, nastaviť sa dá až 24 hodín a nízke hodnoty vybijú batériu veľmi rýchlo.
• Medzi prebudeniami senzor spí a neprijíma príkazy. Zmenené nastavenie sa do neho zapíše až pri ďalšom prebudení.
• Vyhotovenie je určené do vnútorných priestorov. Prípustné je -20 až 40 °C a vlhkosť 30 až 70 percent, kvapaliny a trvalo vlhké miesta senzoru neprospievajú.
• Magnety a gombíková batéria sú nebezpečné pre deti. Prehltnutie lítiovej gombíkovej batérie môže spôsobiť vážne vnútorné popáleniny a byť smrteľné počas dvoch hodín. Prehltnutý magnet môže spôsobiť vážne poranenie.
• Používajte len batériu 3 V CR2032 alebo rovnocennú náhradu. Kryt batériového priestoru musí byť vždy pevne zatvorený.
• Bezdrôtové spojenie nenahrádza bezpečnostný systém. Zariadenie nie je určené tam, kde by od neho samotného závisel ľudský život alebo ochrana cenností.

Obsah balenia

• senzorová jednotka s jazýčkovým kontaktom, snímačom polohy a snímačom svetla
• samostatný magnet
• batéria 3 V CR2032 vložená už z výroby, s ochrannou fóliou
• obojstranné penové samolepky na senzorovú jednotku aj na magnet
• kópia etikety DSK s kódom PIN

Parametre a použitie

Časté otázky

Funguje senzor aj bez brány Z-Wave?
Nefunguje. Celá komunikácia ide protokolom Z-Wave, takže brána je podmienkou prevádzky. V topológii Long Range ju brána musí navyše podporovať.

Ako ďaleko od brány môže senzor byť?
V Long Range v interiéri až 80 m a v otvorenom priestore až 1000 m, v klasickej mesh sieti až 40 m v interiéri. Skutočný dosah závisí od miestnych podmienok a od materiálov v dráhe signálu.

Ako senzor odlíši vyklopenie od dokorán otvoreného krídla?
Podľa uhla náklonu. Pri otváravo-sklopných krídlach ho meria a posiela ako samostatnú hodnotu dve sekundy po hlásení o otvorení. Meranie náklonu sa zapína parametrom 156 v nastavení brány.

Prečo v bráne nevidím hodnotu osvetlenia?
Meranie osvetlenia je od výroby vypnuté a zapne sa parametrom 155 v nastavení brány. Počítajte s tým, že zapnuté meranie výrazne skráti výdrž batérie.

Ako sa senzor pridá do siete v režime Long Range?
Naskenovaním QR kódu na senzore funkciou SmartStart. Zariadenie sa do siete pridá samo, len čo sa prebudí v jej dosahu. Ručne tlačidlom S sa zariadenie zaradí len v mesh sieti.

Ako dlho vydrží batéria a ako spoznám, že slabne?
Až 2 roky vo východiskovom nastavení. Stav batérie senzor hlási v percentách a pri blížiacom sa vybití pošle do brány upozornenie na nízky stav batérie. Pri gombíkových batériách sa okamih varovania môže líšiť podľa konkrétneho kusu.

Môžem zo senzora priamo spínať iné zariadenie?
V klasickej mesh sieti áno, cez asociačnú skupinu 2 priradenú jazýčkovému kontaktu. Do skupiny sa dá priradiť až 9 zariadení, ale z dôvodu oneskorení v sieti sa odporúča najviac 5 kusov. V topológii Long Range táto možnosť nie je.

Dá sa senzor použiť vonku?
Neodporúčame to. Vyhotovenie patrí do vnútorných priestorov, musí byť chránené pred kvapalinami a nemá byť na miestach s vysokou vlhkosťou.

Shelly Wave Door/Window LR alebo Shelly BLU Door/Window ZB?

Shelly Wave Door/Window LR zvoľte, ak stavíte na sieti Z-Wave a potrebujete veľký dosah k jednej bráne. Shelly BLU Door/Window ZB zvoľte, ak ide o sieť Zigbee, strážené krídlo je blízko a chcete dlhšiu výdrž batérie.
