SHELLY The Pill Kompaktný modul pre teplotné snímače a nízkonapäťové vstupy a výstupy napájaný z USB-C, WiFi, Bluetooth, biela

Podrobný popis

Do serverovej skrine, za akvárium alebo do skleníka sa často potrebuje dostať jediná vec: čidlo, ktorého hodnotu potrebujete dostať do svojej automatizácie. Modul The Pill by Shelly je presne na toto postavený. Meria 26 x 19,95 x 8,5 mm, váži 3 g, napája sa jediným káblom USB-C na 5 V, prečíta teplotnú sondu, vlhkomer alebo jednoduchý kontakt a hodnotu pošle cez Wi-Fi ďalej.

Je to pre vás?

Rozhoduje, čo chcete čítať alebo ovládať a aké napájanie máte na danom mieste po ruke.

Áno, ak

• je nablízku zdroj USB-C na 5 V a modul sa musí zmestiť do stiesneného miesta

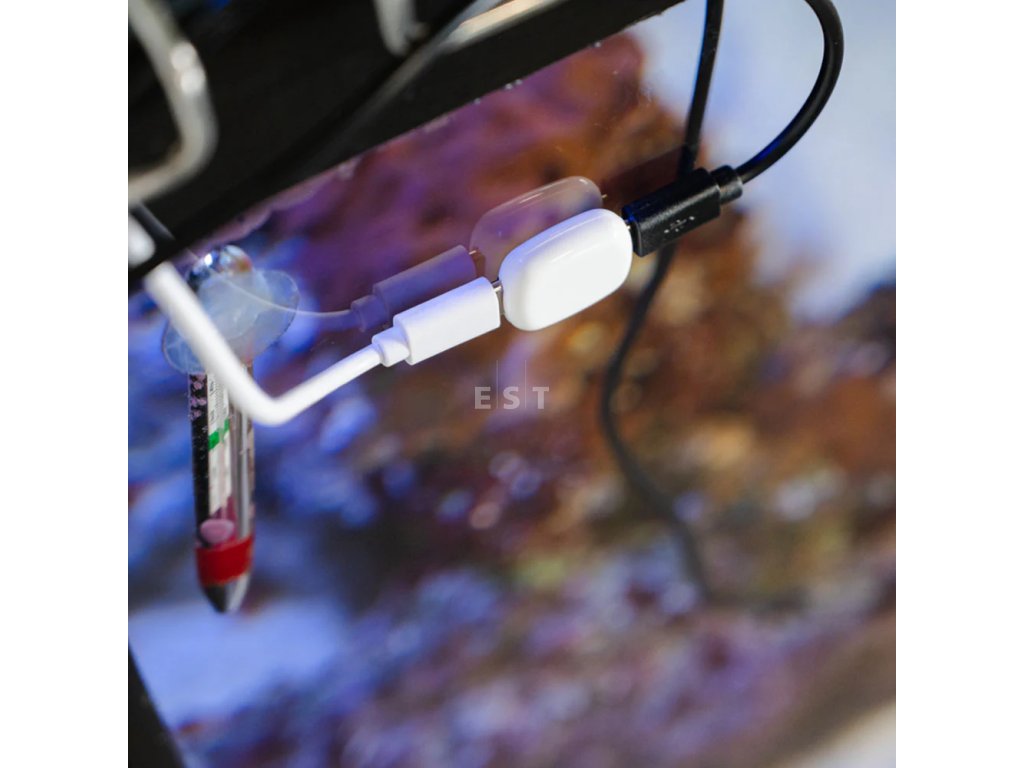

• chcete strážiť teplotu vody v bazéne, akváriu, nádrži alebo zásobníku
• potrebujete sledovať teplotu a vlhkosť v technickej miestnosti, sklade alebo skleníku
• chcete do automatizácie priviesť jednoduchý kontakt, napríklad jazýčkový snímač dverí alebo strážcu hladiny
• hodí sa vám ďalšia Bluetooth brána pre zariadenia radu Shelly BLU
• chcete si logiku napísať vlastným skriptom, ktorý pobeží priamo v zariadení

Nie, zvoľte iný model, ak

• čidlá chcete pripojiť k modulu Shelly Plus alebo Gen3, ktorý už máte v inštalácii, na to je Shelly Plus Add-On
• chcete ovládať spotrebič na sieťovom napätí, na to je určený Shelly 1PM Gen4 do krabice pod vypínač
• hľadáte hotové čidlo teploty a vlhkosti s displejom a batériami, tým je Shelly H&T Gen3
• ide vám len o Bluetooth bránu do USB portu, tou je Shelly BLU Gateway

Hlavné vlastnosti

• napájanie 5 V jednosmerných z portu USB-C
• Wi-Fi 802.11 b/g/n v pásme 2401 až 2483 MHz
• Bluetooth BLE 4.2 v pásme 2402 až 2480 MHz
• až päť teplotných sond DS18B20 alebo jedno čidlo teploty a vlhkosti DHT22
• tri konfigurovateľné vstupy a výstupy IO1, IO2 a IO3 na logike 3,3 V, v teplotných režimoch však IO1 obsadí zbernica 1-Wire a voľné zostanú dva
• vstavaný voltmeter pre 0 až 2,5 V jednosmerných
• funkcia Bluetooth brány pre zariadenia Shelly BLU
• skriptovanie, virtuálne komponenty a lokálne akcie
• MQTT, WebSocket a HTTP pre cudzie systémy
• rozmery 26 x 19,95 x 8,5 mm a hmotnosť 3 g

Čo produkt dokáže

Modul sa nastaví do jedného z režimov periférií a podľa toho, čo k nemu pripojíte, pracuje ako teplomer, ako vstupný a výstupný modul alebo ako voltmeter. V teplotnom režime prečíta až päť sond DS18B20 naraz, takže jednu nádrž ustrážite v piatich bodoch naraz. Režim teploty a vlhkosti pracuje s jedným čidlom DHT22.

Analógový režim meria jednosmerné napätie od 0 do 2,5 V s presnosťou ±2 % z nameranej hodnoty a 5 digitov. Digitálny režim ponúkne až tri vstupy alebo výstupy s logickou úrovňou 3,3 V. Vstup sa vo východiskovom nastavení vyhodnocuje ako aktívny v nule, teda zopne pri stiahnutí k zemi. Pod 0,83 V berie modul stav ako nízky a nad 2,48 V ako vysoký. Výstupy sú signálové, dávajú 3,3 V a najviac 20 mA.

Digitálne vstupy a výstupy sa dajú kombinovať so všetkými ostatnými režimami a každý sa nastaví zvlášť ako vstup alebo ako výstup. Vlastné teplotné čidlo vnútri zariadenia nie je, meranú hodnotu vždy dodáva pripojená sonda.

Ovládanie a komunikácia

Modul sa hlási do siete Wi-Fi 802.11 b/g/n v pásme 2401 až 2483 MHz s vysielacím výkonom pod 20 dBm a dosahom do 30 m vnútri budovy a 50 m vonku. Bluetooth pracuje vo verzii BLE 4.2 v pásme 2402 až 2480 MHz s výkonom pod 10 dBm a dosahom do 10 m vnútri a 30 m vonku. Skutočný dosah závisí od miestnych podmienok.

Nastavuje sa z aplikácie Shelly Smart Control aj z webového rozhrania vstavaného priamo v zariadení. Zvládne 20 časových plánov a 20 webhookov, každý až s piatimi adresami URL. Pre nadradené a cudzie systémy sú pripravené MQTT, WebSocket a HTTP, takže namerané hodnoty odídu do riadiaceho systému aj do vlastnej nadstavby. Komunikácia zvláda šifrovanie.

Do zariadenia sa dajú písať vlastné skripty a zakladať virtuálne komponenty, takže logika beží lokálne priamo v module. Okrem toho slúži ako Bluetooth brána pre zariadenia radu Shelly BLU. Vnútri pracuje čip Shelly ESP32 C3 s 8 MB pamäte flash.

Inštalácia a použitie

Modul sa napája výhradne z portu USB-C napätím 5 V jednosmerných. Po zapnutí vytvorí vlastný prístupový bod s názvom začínajúcim ShellyPill. Pripojíte sa k nemu z telefónu alebo z notebooku a zariadenie nastavíte buď vo vstavanom webovom rozhraní na adrese http://192.168.33.1, alebo v aplikácii Shelly Smart Control.

Teplotné čidlo sa pripája priloženým káblovým adaptérom. Ten sa zasunie do add-on rozhrania a končí konektorom 3,5 mm jack, na ktorý sa nasadí sonda DS18B20 alebo čidlo DHT22. Potom sa modul znova pripojí k napájaniu a pripojené čidlo sa v nastavení zariadenia ešte vyberie v konfigurácii periférií, aby sa aktivovalo.

Na zariadení je jediné tlačidlo. Podržanie na 5 sekúnd zapne prístupový bod a Bluetooth, podržanie na 10 sekúnd vráti modul do továrenského nastavenia. Jednofarebná LED rozlišuje rôznymi sekvenciami blikania stav prístupového bodu, pripojenie k Wi-Fi, spojenie s cloudom aj prebiehajúcu aktualizáciu firmvéru. Kedykoľvek meníte zapojenie add-onu alebo pripojenej periférie, musí byť modul predtým bez napájania.

Piny add-on rozhrania

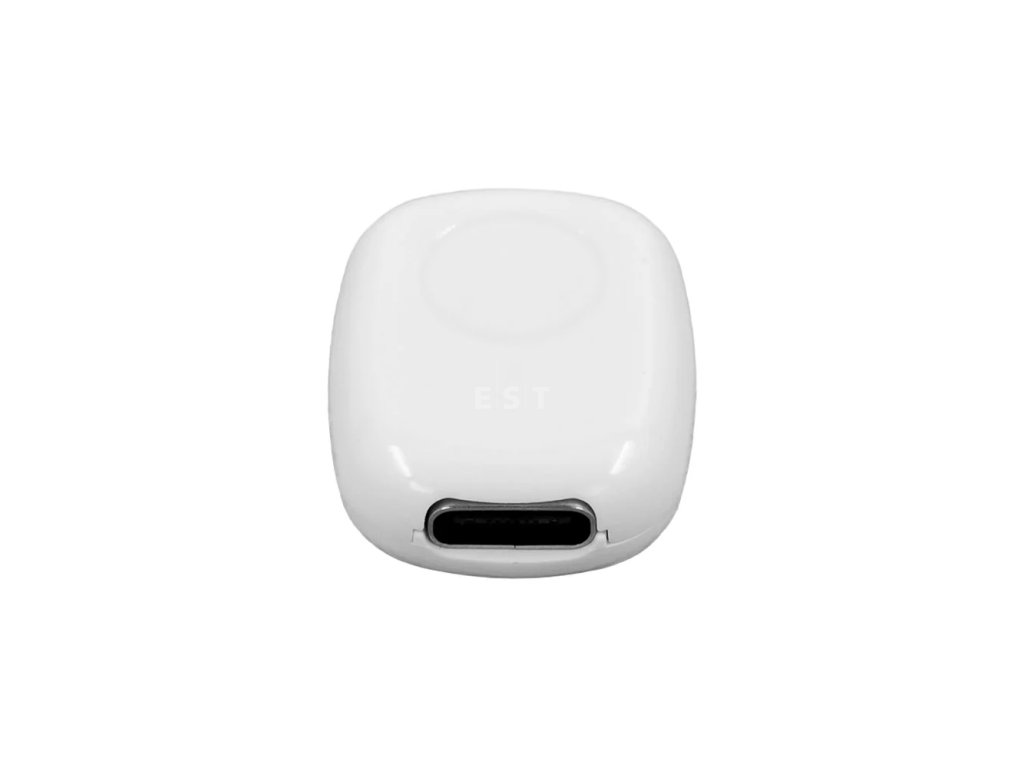

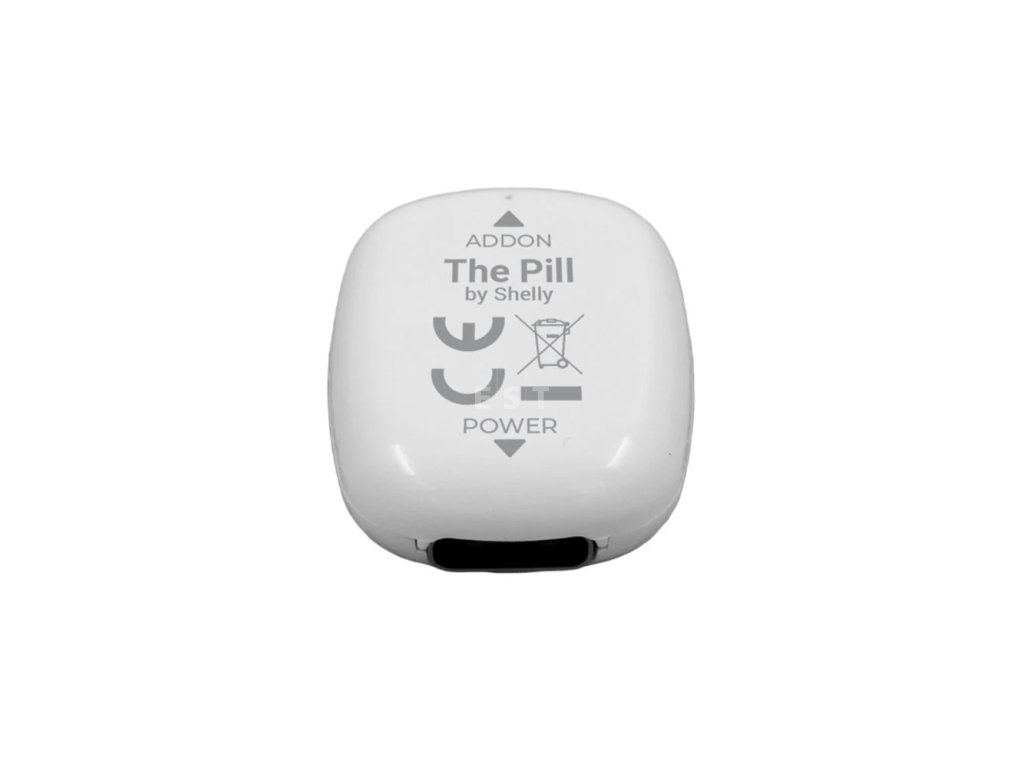

Popri porte USB-C má modul jediný ďalší konektor, päťpinové add-on rozhranie. Na skrutkové svorky ho prevedie 5-Terminal Add-On.

Čo si ešte pripraviť

Modul sám o sebe nič nemeria. To, čo si k nemu treba obstarať, závisí od toho, na čo ho chcete použiť.

• Zdroj USB-C s 5 V a kábel k nemu. Iné napájanie modul nemá. Zdroj by mal mať rezervu aj na krátke špičky pri štarte.
• Telefón alebo notebook na prvé nastavenie. Modul po zapnutí vytvorí vlastnú sieť a čaká, kým sa k nej pripojíte.
• Sieť Wi-Fi v pásme 2,4 GHz. Modul pracuje podľa 802.11 b/g/n, na sieť výhradne na 5 GHz sa nepripojí.
• Vedieť, koľko digitálnych vstupov naozaj potrebujete. Pri meraní teploty sonda obsadí IO1, takže výrobca k tomuto režimu uvádza dva voliteľné digitálne vstupy a výstupy, nie tri.
• Snímač podľa toho, čo chcete merať. Na teplotu sonda DS18B20, na teplotu a vlhkosť čidlo DHT22. Ani jedno v balení nie je.
• Rozbočovač Splitter 1 to 5, ak chcete využiť všetkých päť teplotných sond naraz. Priložený káblový adaptér má jeden konektor.
• 5-Terminal Add-On ako medzičlánok, ak plánujete SSR Add-On alebo Analog 0-30V Add-On. Priamo sa nepripoja.
• Suché miesto vnútri s teplotou -20 až 40 °C a vlhkosťou 30 až 70 %. Modul je veľký ako tabletka, oplatí sa mu nájsť stabilné uloženie.

Kde nájde využitie

• teplota vody v bazéne, akváriu, nádrži alebo zásobníku, až v piatich bodoch naraz
• teplota a vlhkosť v obytnej miestnosti, serverovej skrini, sklade alebo skleníku
• čítanie jednoduchých digitálnych čidiel, ako je jazýčkový kontakt dverí, detektor pohybu alebo strážca hladiny

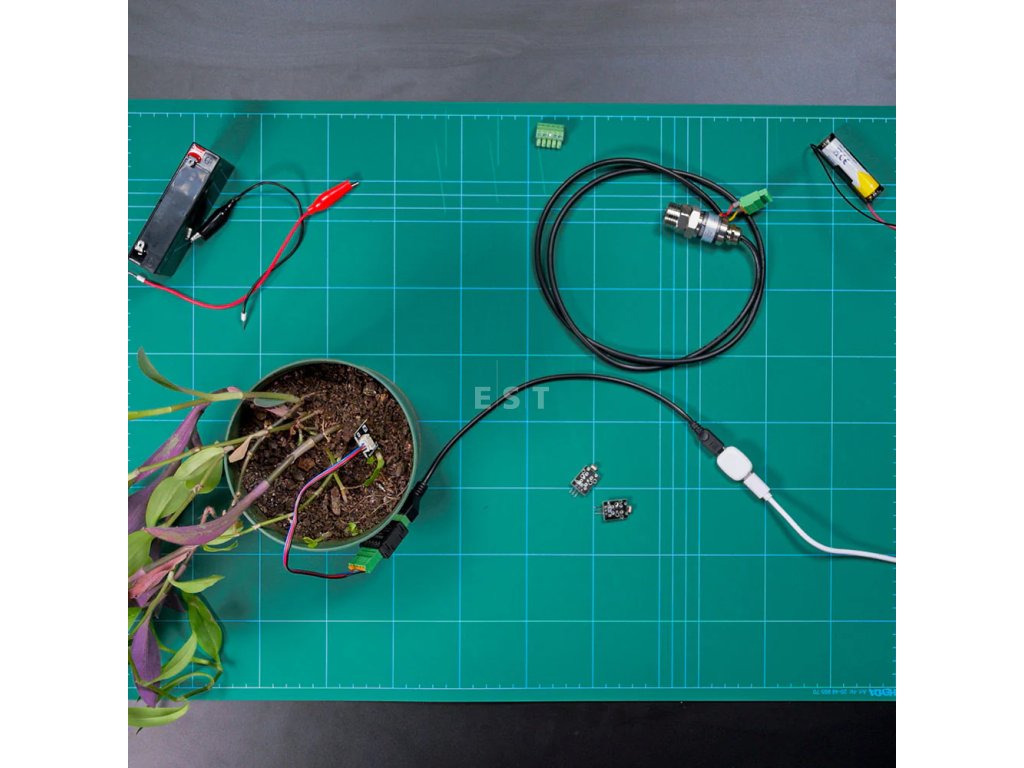

• dohľad nad jednosmerným napätím batérií a napájacích vetiev s modulom Analog 0-30V Add-On
• spínanie malých jednosmerných záťaží, teda LED návestí, ventilátorčekov, solenoidov a ventilov, s modulom SSR Add-On
• funkcia Bluetooth brány pre zariadenia radu Shelly BLU

Dôležité pred nákupom

• V balení je samotný modul, káblový adaptér a návod. Teplotná sonda DS18B20 ani čidlo DHT22 súčasťou nie sú a kupujú sa zvlášť.
• Priložený adaptér končí jedným konektorom 3,5 mm jack. Päť sond DS18B20 naraz sa pripojí až cez rozbočovač Splitter 1 to 5, ktorý v balení tiež nie je.
• Moduly SSR Add-On a Analog 0-30V Add-On sa k The Pill nepripoja priamo. Medzi ne patrí ešte 5-Terminal Add-On.
• Vstavaný voltmeter meria 0 až 2,5 V jednosmerných. Rozsah do 30 V otvorí až Analog 0-30V Add-On.
• Vlastné výstupy sú signálové. Používajte ich len pre obvody s logickou úrovňou 3,3 V a neprekračujte 20 mA. Pre záťaže do 30 V a 300 mA na kanál je určený SSR Add-On.
• Napájanie je výhradne 5 V z portu USB-C. Odber zostáva pod 1 W, v špičkách však vystúpi až na 5 W a zdroj s tým musí počítať.
• Wi-Fi pracuje v pásme 2,4 GHz. Prístupový bod, do ktorého sa modul hlási, musí toto pásmo ponúkať.
• Vlastné teplotné čidlo vnútri nie je. Meranú hodnotu vždy dodáva pripojená sonda.
• Zariadenie patrí len do vnútorných priestorov, do sucha a mimo nečistôt a vlhka.
• Prevádzková teplota je -20 až 40 °C a vlhkosť 30 až 70 %.
• Odpojte modul od zdroja zakaždým, než siahnete na zapojenie add-onu alebo periférie.
• Modul je malý a ľahký. Patrí mimo dosahu detí a domácich zvierat, hrozí prehltnutie.

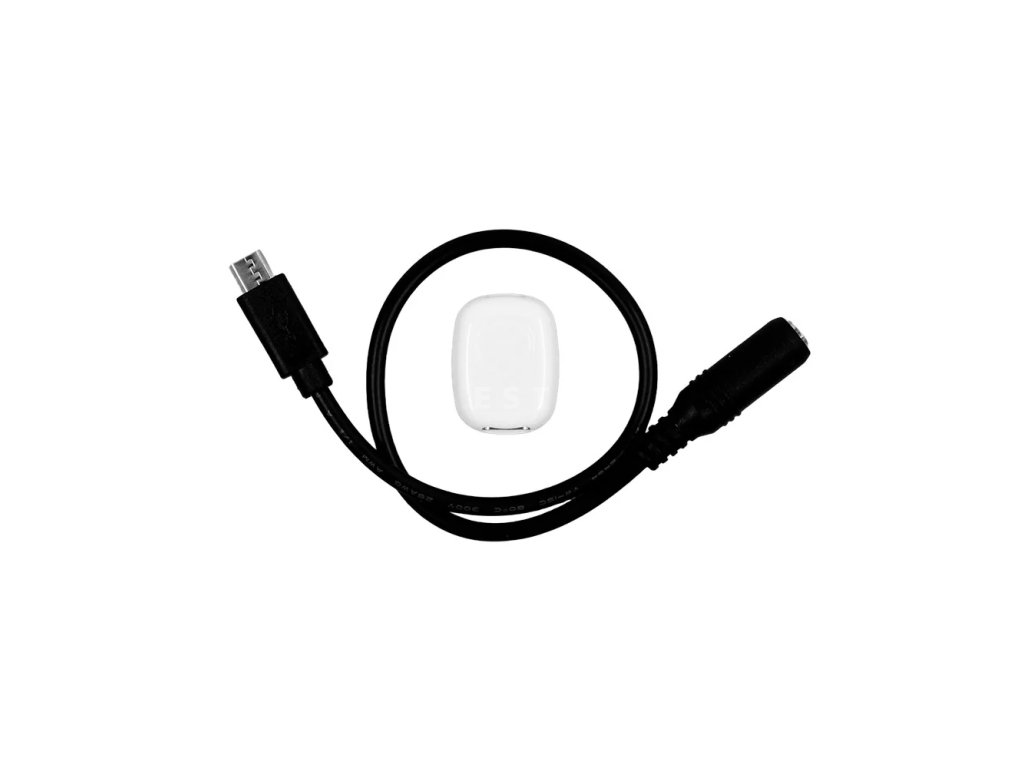

Obsah balenia

• 1x The Pill by Shelly
• 1x káblový adaptér
• 1x návod na obsluhu

Časté otázky

Potrebujem k The Pill by Shelly ešte teplotné čidlo?
Áno. V balení je len káblový adaptér, sondu DS18B20 alebo čidlo DHT22 si zaobstaráte zvlášť.

Koľko teplotných sond prečíta naraz?
Až päť sond DS18B20. Na ich pripojenie k jednému konektoru slúži rozbočovač Splitter 1 to 5.

Zmeria teplotu aj bez pripojeného čidla?
Nie, vlastné teplotné čidlo vnútri nemá. Meria vždy pripojená sonda.

Aké vysoké napätie dokáže zmerať?
Vstavaný voltmeter meria 0 až 2,5 V jednosmerných. S prídavným modulom Analog 0-30V Add-On sa rozsah rozšíri na 30 V.

Môžem ním zopnúť žiarovku alebo zásuvku?
Nie. Vlastné výstupy dávajú 3,3 V a 20 mA. To je signálová úroveň pre nadväzujúcu elektroniku, nie výkon pre spotrebič. Na sieť je určený Shelly 1PM Gen4.

Čo modul zvládne lokálne?
Nastavuje sa vo vstavanom webovom rozhraní. Lokálne akcie, časové plány aj skripty bežia priamo v zariadení a hodnoty sa dajú čítať cez MQTT, WebSocket alebo HTTP.

Nahradí bránu pre zariadenia Shelly BLU?
Funkciu Bluetooth brány pre rad Shelly BLU modul zvláda.

Aký zdroj USB-C mám použiť?
Zdroj USB-C s výstupom 5 V jednosmerných, ktorý zvládne krátkodobé špičky odberu do 5 W.

Shelly Plus Add-On alebo The Pill by Shelly?

Obidve riešenia privedú k čidlám DS18B20 a DHT22 chytrú elektroniku. Líšia sa tým, odkiaľ berú napájanie a pripojenie do siete.

Shelly Plus Add-On zvoľte, ak už máte v inštalácii modul Shelly Plus alebo Gen3 a chcete k nemu len doplniť čidlá na skrutkové svorky. The Pill by Shelly zvoľte, ak potrebujete samostatné zariadenie s vlastnou Wi-Fi tam, kde je po ruke len zdroj USB-C.
