SHELLY 1L Gen3 Spínací modul bez nulového vodiča 200 W s bypassom v balení, WiFi, Bluetooth

Podrobný popis

V staršom byte sa za vypínačom často nájde len fáza a vodič k svietidlu. Nulový vodič tam nikto nepriviedol. Shelly 1L Gen3 je postavený práve na tento prípad. Napája sa z fázy, s rozmermi 37 x 42 x 16 mm sa montuje za vypínač a svietidlo do 200 W ovláda cez Wi-Fi aj ručne.

Je to pre vás?

• Áno, ak rekonštruujete osvetlenie a v krabici nemáte nulový vodič.
• Nie, ak chcete spínať zásuvkový okruh, kúrenie alebo čokoľvek nad 200 W. Na to je určený iný modul.
• Nie, ak potrebujete bezpotenciálový kontakt. Výstup O je pod napätím.

Hlavné vlastnosti

• funguje bez nulového vodiča, napájanie 220 až 240 V~ 50 Hz
• jeden reléový výstup, max. 200 W pri 240 V~
• dva vstupy S1 a S2 pre vypínače alebo tlačidlá

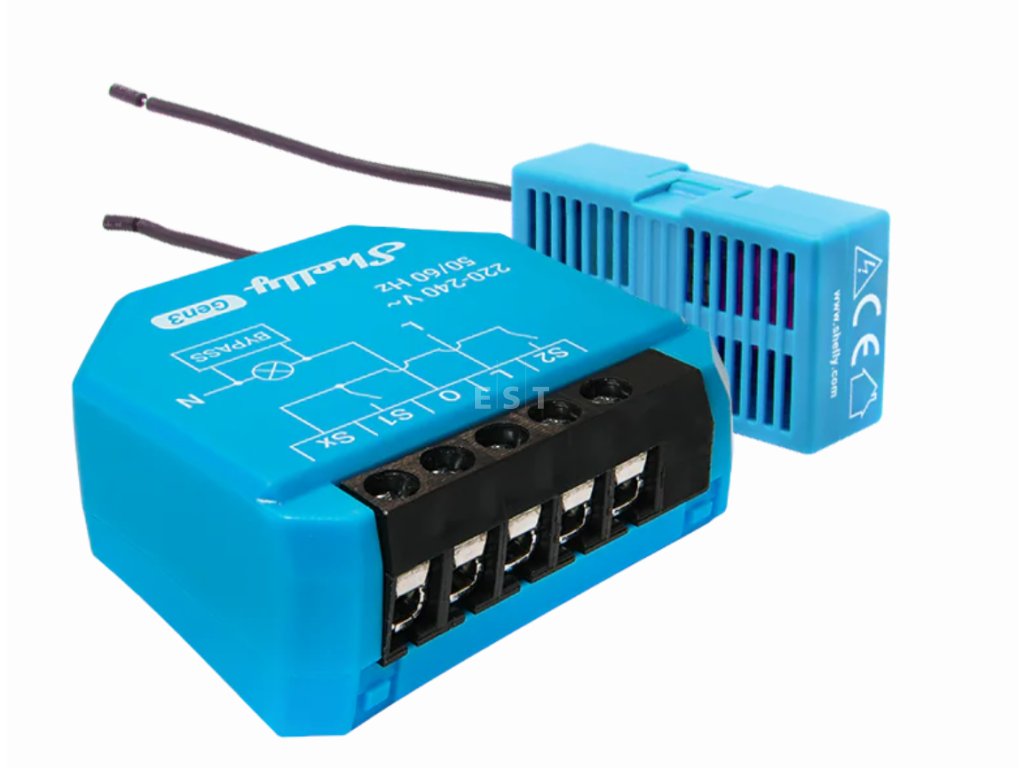

• Shelly Bypass v balení, pri LED svietidlách povinný
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• vlastná spotreba pod 1,2 W
• rozmery 37 x 42 x 16 mm, hmotnosť 24 g
• vstavaný teplotný senzor a ochrana proti prehriatiu

Čo produkt dokáže

Spína jeden svetelný okruh a popri tom stráži sám seba. Modul má vstavaný teplotný senzor a ochranu proti prehriatiu, čo je pri module zavretom v krabici za vypínačom podstatné. Firmvér zvládne 20 časových plánov, 20 webhookov po piatich adresách, skriptovanie a MQTT. Nastavenia sa dajú meniť aj bez cloudu, modul má vlastné vstavané webové rozhranie.

Ovládanie a komunikácia

Wi-Fi 802.11 b/g/n a Bluetooth 4.2. V lokálnej sieti funguje samostatne, po pripojení na internet aj na diaľku cez Shelly Cloud. Modul podporuje Amazon Alexa, Google Smart Home a Samsung SmartThings, pri všetkých troch v rozsahu jednoduchého zapnutia a vypnutia. Oproti staršej generácii 1L pribudlo skriptovanie, HTTPS, MQTTS a WebSockets v oboch smeroch. Zariadenie je pripravené pre Matter, túto funkciu však doplní až aktualizácia firmvéru, po vybalení ju nečakajte.

Inštalácia a použitie

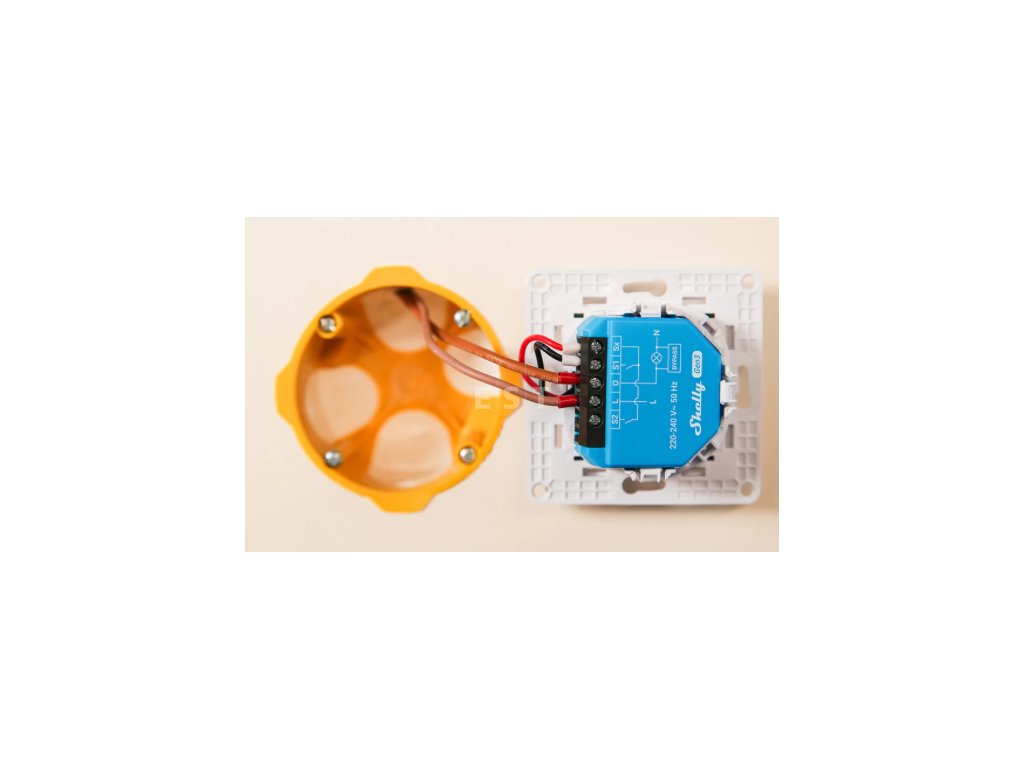

Modul sa vkladá do inštalačnej krabice za vypínač. Zapojenie patrí do rúk osobe s elektrotechnickou kvalifikáciou.

• fáza na svorku L
• svietidlo na svorku O
• vypínače alebo tlačidlá na S1 a S2 proti spoločnej svorke Sx

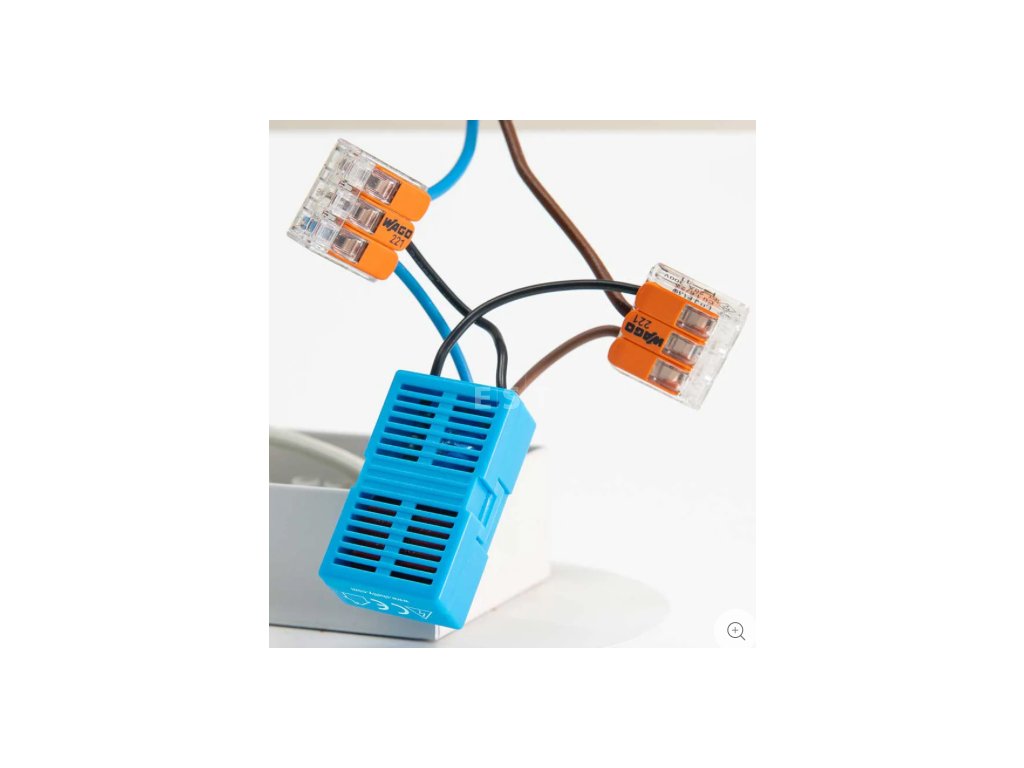

• Shelly Bypass paralelne k svietidlu, pri LED je povinný, pri klasických žiarovkách povinný nie je
• vonkajšie istenie 10 A s charakteristikou B alebo C

Vybavenie

• Shelly Bypass priamo v balení. Nedokupuje sa. Pri LED svietidlách je jeho zapojenie povinné.
• Dva vstupy S1 a S2 so spoločnou svorkou Sx. Jedno svietidlo tak môže mať dve ovládacie miesta.
• Vstavaný teplotný senzor a ochrana proti prehriatiu. Pri module zavretom v krabici za vypínačom je to podstatné.
• Dvadsať časových plánov a dvadsať webhookov po piatich adresách, k tomu skriptovanie a MQTT.
• Vlastné vstavané webové rozhranie. Nastavenia sa dajú meniť aj bez cloudu.
• HTTPS, MQTTS a WebSockets v oboch smeroch. Oproti staršej generácii 1L pribudlo aj skriptovanie.

Čo si ešte pripraviť

• Miesto pre bypass pri svietidle. Zapája sa paralelne k svietidlu, nie k modulu. V balení je, ale musí sa naozaj pripojiť.
• Istič 10 A s charakteristikou B alebo C.
• Súčet príkonov svietidiel do 200 W. Nad túto hranicu treba iný modul.
• Aktualizáciu firmvéru, ak chcete Matter. Po vybalení ho nečakajte, dopĺňa sa až aktualizáciou.
• Sieť Wi-Fi v pásme 2,4 GHz podľa 802.11 b/g/n.
• Kvalifikovaného elektrikára. Modul sa napája priamo z fázy, zapojenie nie je práca pre laika.

Kde nájde využitie

• rekonštrukcia bytu, kde za vypínačom chýba nulový vodič
• svietidlo s dvoma vypínačmi alebo tlačidlami na vstupoch S1 a S2
• bytové domy a hotelové izby, kde sa osvetlenie dovybavuje po jednotlivých miestnostiach
• malé prevádzky a kancelárie s jestvujúcou svetelnou inštaláciou
• svietidlá, pri ktorých má zostať funkčný aj klasický vypínač na stene

Dôležité pred nákupom

• Maximálny spínaný výkon je 200 W. Nie je to modul pre zásuvky, kúrenie ani motory.
• Bypass je v balení, ale musí sa naozaj zapojiť paralelne k svietidlu. Pri LED je povinný.
• Podporované záťaže sú žiarovky a LED svietidlá, a to bez znižovacích transformátorov pre nízkonapäťové svietidlá.
• Výstup O je pod napätím, nie je to bezpotenciálový kontakt.
• Matter je pripravený, ale dopĺňa sa aktualizáciou firmvéru.
• Prevádzková teplota -20 až 40 °C, vlhkosť 30 až 70 % RH.

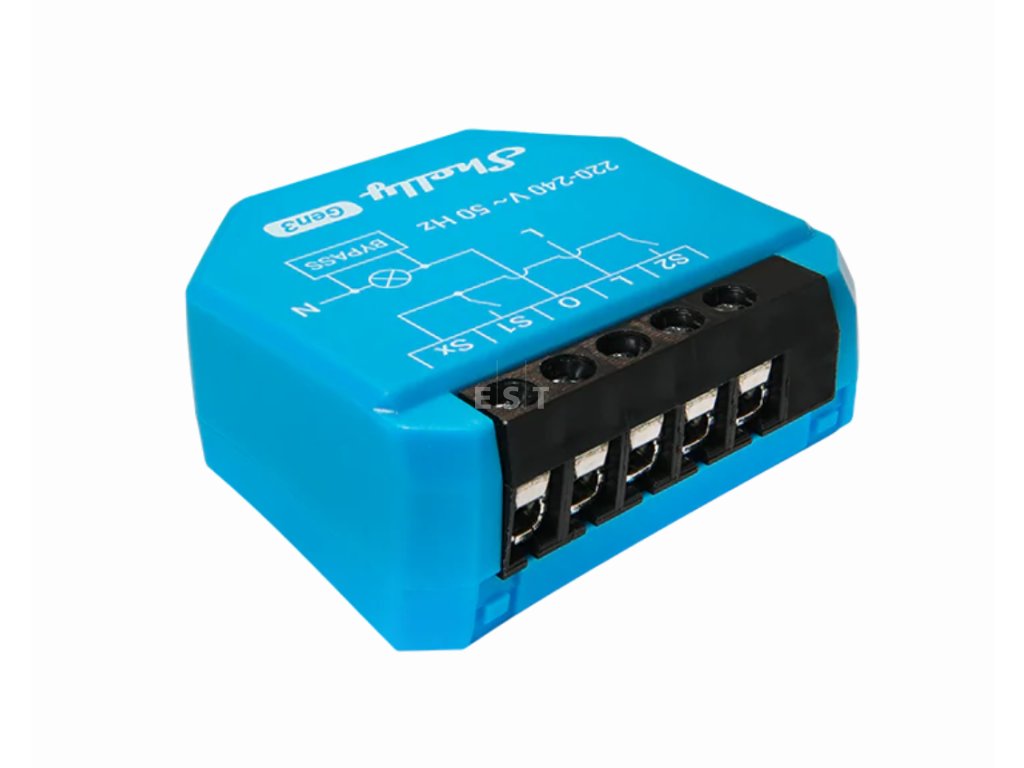

Pripojovacie svorky

Modul nemá svorku N. Práve preto sa hodí tam, kde nulový vodič v krabici nie je.

Shelly Bypass sa pripája paralelne k svietidlu. Pri LED je povinný, pri klasických žiarovkách povinný nie je.

Časté otázky

Musím dokupovať bypass?
Nie. Shelly Bypass je súčasťou balenia.

Funguje bez bypassu?
Pri klasických žiarovkách povinný nie je. Pri LED svietidlách povinný je.

Koľko vypínačov k nemu môžem pripojiť?
Má dva vstupy, S1 a S2, a k nim spoločnú svorku Sx.

Vie merať spotrebu?
Meranie spotreby v technických údajoch nie je. Je tam len vnútorný teplotný senzor na ochranu proti prehriatiu.

Zvládne LED pásik s trafom?
Pri podporovaných záťažiach sú znižovacie transformátory pre nízkonapäťové svietidlá výslovne vylúčené.

Shelly 1L Gen3 alebo Shelly 1 Gen3?

Prvá otázka nie je cena ani výkon. Je to, čo máte v krabici za vypínačom.

1L Gen3 berte, keď za vypínačom nulový vodič nie je a ide o svetelný okruh do 200 W. 1 Gen3 vtedy, keď nulu máte a spínate viac než svetlo.
