SHELLY Dimmer Gen3 Stmievací modul pre LED 150 W a žiarovky 200 W bez potreby nulového vodiča, WiFi, Bluetooth

Podrobný popis

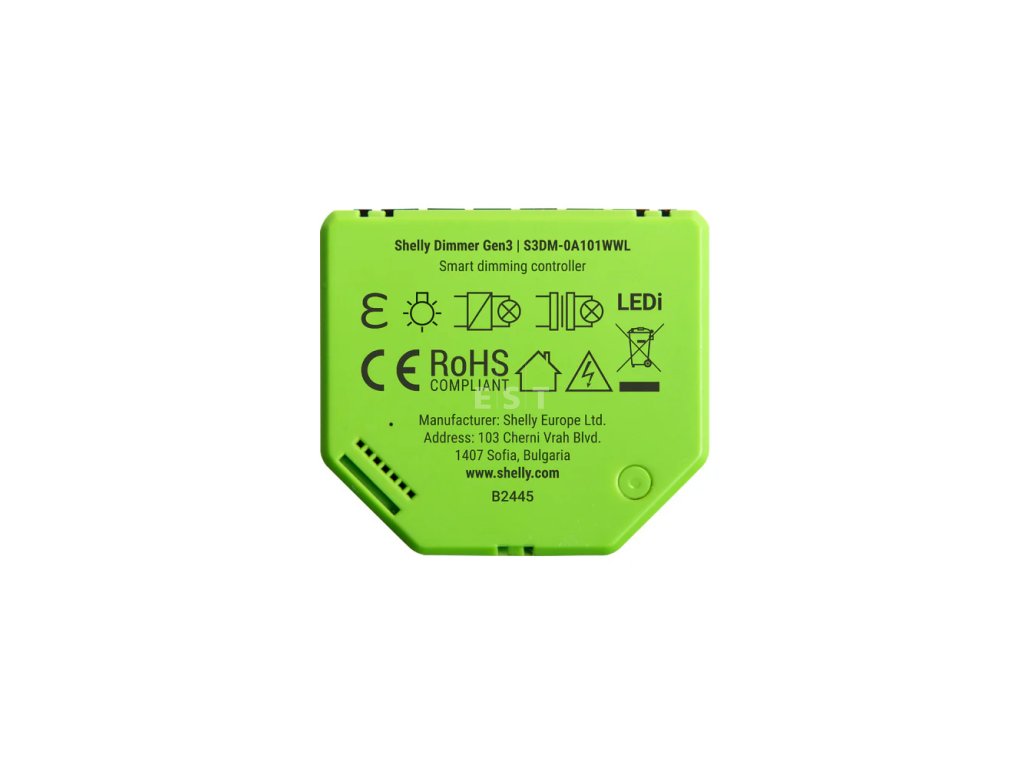

Shelly Dimmer Gen3 je jednokanálový stmievač do inštalačnej krabice, ktorý si poradí aj so staršou inštaláciou bez nulového vodiča. Stmieva zostupnou hranou a nesie typové označenie S3DM-0A101WWL.

Je to pre vás?

• Áno, ak chcete cez Wi-Fi stmievať svietidlá určené pre zostupnú hranu.
• Áno, ak máte staršiu inštaláciu a vo vypínačovej krabici nulový vodič nevedie.
• Áno, ak chcete na stene nechať klasický vypínač alebo tlačidlo. Modul má dva vstupy, S1 a S2.
• Áno, ak staviate automatizáciu na skriptoch, MQTT alebo webhookoch priamo v module.
• Nie, ak stmievate predradníky signálom 0 až 10 V alebo staviate na Z-Wave. Na to sú v ponuke Shelly iné modely.
• Nie, ak k modulu potrebujete pripojiť Add-on. Tento model pre neho rozhranie nemá.
• Nie, ak chcete presné meranie a ochranu proti prepätiu aj podpätiu bez nulového vodiča. Oboje funguje len vtedy, keď je nulový vodič zapojený.

Pozor na záťaž, pri stmievateľných LED je hranica 150 W, nie 200 W.

Hlavné vlastnosti

• jeden stmievaný výstup, stmievanie zostupnou hranou
• stmievateľné LED do 150 W, žiarovky a halogény do 200 W
• elektronické stmievateľné transformátory do 200 W, transformátory so železným jadrom s nízkonapäťovými žiarovkami do 200 VA
• prevádzka s nulovým vodičom aj bez neho
• dva vstupy pre vypínače alebo tlačidlá, S1 a S2
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2 BLE
• skriptovanie, MQTT, webhooky a rozšírené plány
• rozmery 38 x 42,5 x 16,5 mm, hmotnosť 24,3 g, limetkové telo

Čo produkt dokáže

Okrem stmievania modul stráži sám seba a meria. Vnútri má snímač teploty a šesť ochrán:

• proti prehriatiu
• proti nadprúdu
• proti skratu
• proti nadmernému výkonu, len so zapojeným nulovým vodičom
• proti prepätiu, len so zapojeným nulovým vodičom
• proti podpätiu, len so zapojeným nulovým vodičom

Nulový vodič je potrebný aj na presné meranie. Voltmeter pracuje v rozsahu 180 až 240 V, ampérmeter do 3 A, oboje s presnosťou ±5 %. Modul zvládne dvadsať plánov, dvadsať webhookov, skriptovanie aj MQTT.

Ovládanie a komunikácia

Na mieste sa ovláda vypínačmi alebo tlačidlami na svorkách S1 a S2, na diaľku cez Wi-Fi. K dispozícii je aj Bluetooth 4.2 BLE. Ovládacie tlačidlo na tele má dve funkcie, pridržanie na päť sekúnd zapne prístupový bod a Bluetooth, pridržanie na desať sekúnd vráti modul do továrenského nastavenia. Kontrolka blikaním rozlišuje, či je zapnutý prístupový bod, či je modul pripojený k Wi-Fi a či beží aktualizácia. Rozhranie pre moduly Add-on tento model nemá.

Inštalácia a použitie

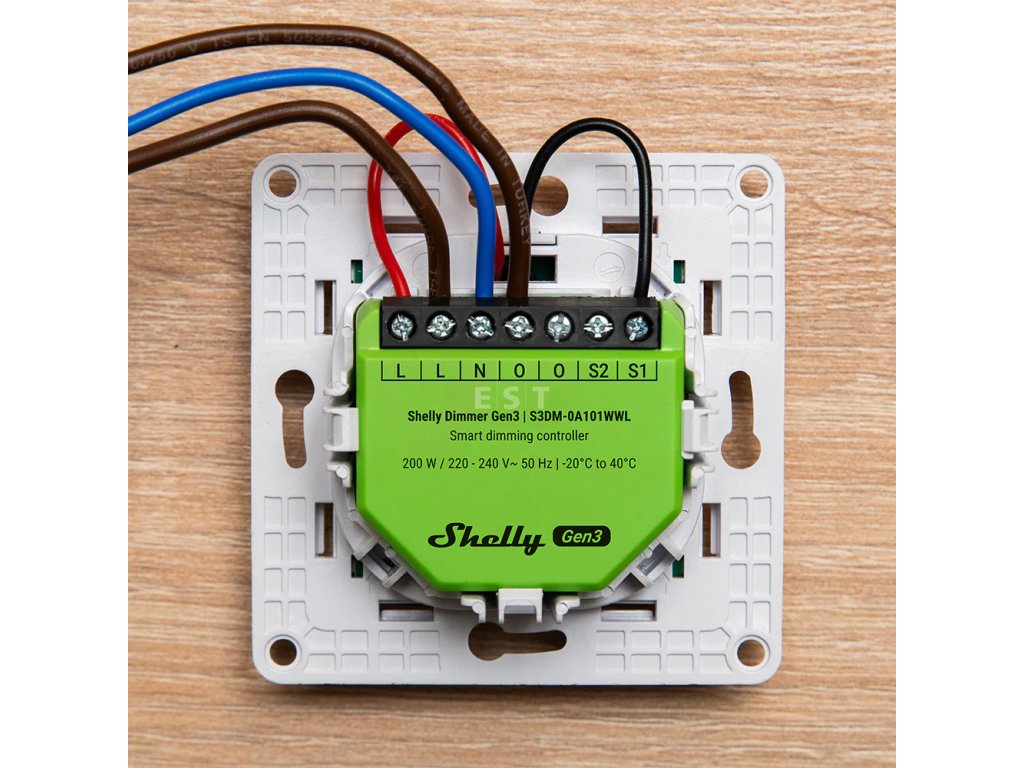

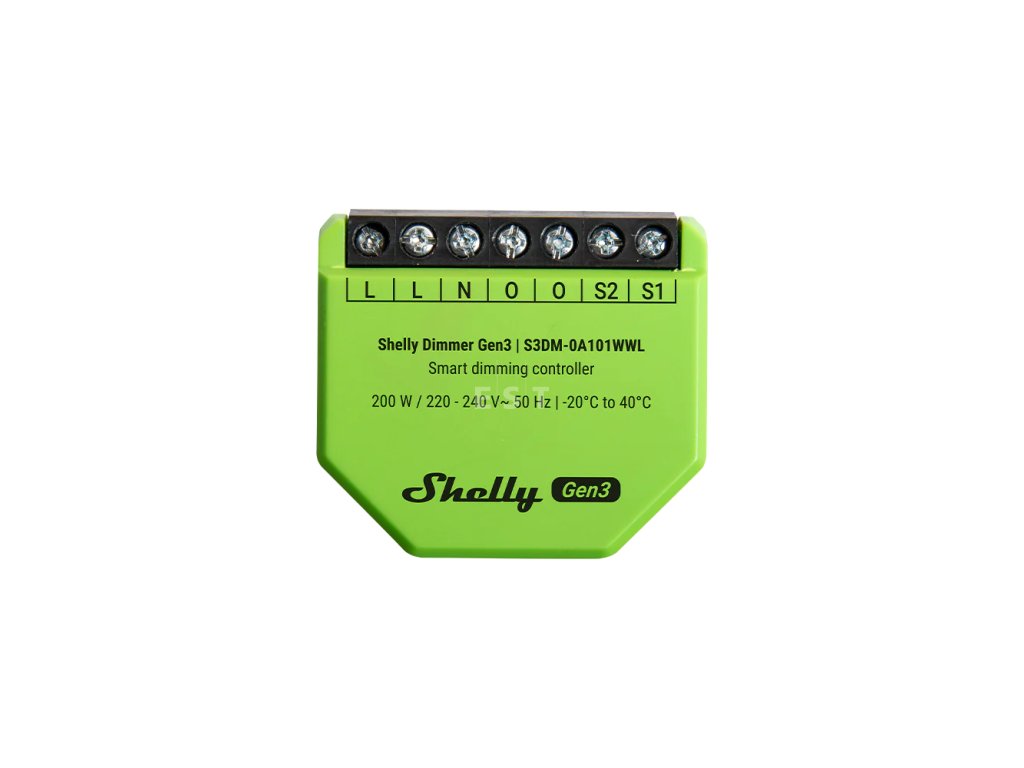

Modul patrí do inštalačnej krabice za vypínač. Na svorkovnici sú tri svorky napájania, jedna N a dve L, dva vstupy S1 a S2 a výstup O, ktorého svorky sú vnútri prepojené. Zapojiť ho možno s nulovým vodičom alebo bez neho s bypassom. Bez nulového vodiča a bez bypassu je najmenšia záťaž 20 W. Svorky sú určené pre vodiče s prierezom 0,5 až 4 mm² odizolované na 5 až 6 mm a doťahujú sa momentom najviac 0,4 Nm. Vonkajšie istenie má byť 16 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.

Vybavenie

• Stmievanie zostupnou hranou. Výrobca uvádza typ trailing edge, ktorý sa hodí na moderné LED zdroje a elektronické transformátory.
• Prevádzka bez nulového vodiča. Modul ju podľa výrobcu zvláda, pri záťaži aspoň 20 W a bez pomocného Bypassu.
• Ochrana proti skratu a vnútorný snímač teploty. Modul stráži skrat aj vlastné prehriatie.
• Meranie napätia a prúdu. Voltmeter 180 až 240 V, ampérmeter 0 až 3 A, presnosť ±5 % a len pri zapojení s nulou.
• Dvadsať plánov, pokročilé plány, webhooky, skriptovanie, MQTT a úložisko KVS. Logika môže bežať priamo v module.
• Limetkové puzdro 38 x 42,5 x 16,5 mm s hmotnosťou 24,3 g. Patrí do inštalačnej krabice pod omietku.

Čo si ešte pripraviť

• Záťaž aspoň 20 W, ak idete bez nulového vodiča a bez Bypassu. Jediná úsporná LED žiarovka toto číslo nemusí dosiahnuť.
• Shelly Bypass, keď je svietidlo slabšie alebo keď po vypnutí bliká.
• Nulový vodič, ak od modulu chcete presné meranie. Výrobca výslovne píše, že presne merať sa dá len s ním.
• Istenie 16 A s charakteristikou B alebo C. Predpísaná je aj vypínacia schopnosť 6 kA a trieda obmedzenia energie 3.
• Vodiče 0,5 až 4 mm². Odizolovať 5 až 6 mm, dotiahnuť momentom 0,4 Nm.
• Dostatočne hlbokú inštalačnú krabicu. Modul sa montuje pod omietku, iné umiestnenie výrobca neuvádza.

Kde nájde využitie

• stmievané LED svietidlá do 150 W
• žiarovky a halogénové svietidlá do 200 W
• staršie inštalácie bez nulového vodiča vo vypínačovej krabici
• byty, rodinné domy a bytové domy
• kancelárie, predajne a prevádzky

Dôležité pred nákupom

• Pri stmievateľných LED je hranica 150 W, pri žiarovkách a halogénoch 200 W. Železový transformátor s nízkonapäťovými žiarovkami zvládne 200 VA.
• Bez nulového vodiča a bez bypassu je najmenšia záťaž 20 W.
• Ochrana proti nadmernému výkonu, prepätiu a podpätiu funguje len so zapojeným nulovým vodičom.
• Presné meranie napätia a prúdu je možné len so zapojeným nulovým vodičom.
• Stmieva sa zostupnou hranou, overte si, že sú svietidlá pre tento typ stmievania určené.
• Vonkajšie istenie má byť 16 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• Rozhranie pre moduly Add-on tento model nepodporuje.
• Prevádzková teplota je -20 až 40 °C, vlhkosť 30 až 70 % RH.

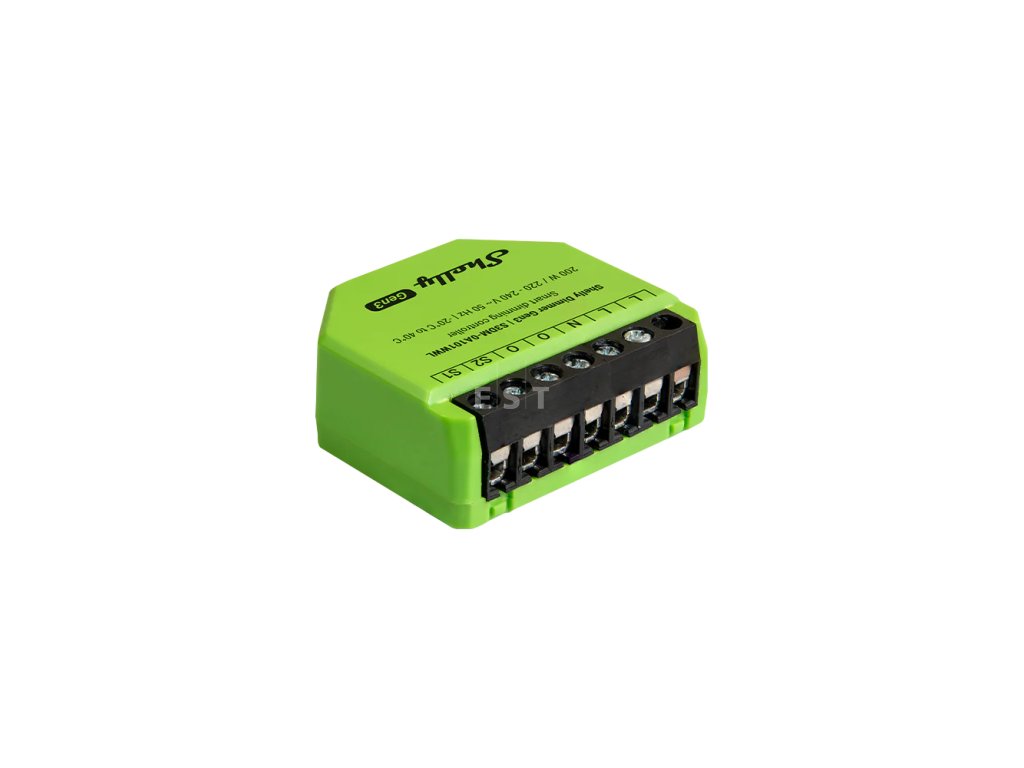

Pripojovacie svorky

Modul má zdvojenú fázovú aj výstupnú svorku, takže sa doň dá pripojiť viac vodičov bez svorkovnice navyše.

Prierez vodiča je 0,5 až 4 mm², odizolovanie 5 až 6 mm a uťahovací moment 0,4 Nm. Použiť sa dajú plné aj lankové vodiče a vodiče s dutinkami.

Časté otázky

Koľko utiahne pri LED?
Pri stmievateľných LED je hranica 150 W, pri žiarovkách a halogénoch 200 W.

Funguje bez nulového vodiča?
Áno. Bez neho a bez bypassu je však najmenšia záťaž 20 W, časť ochrán nepracuje a meranie nie je presné.

Je to stmievač na dva okruhy?
Nie je. Má jeden stmievaný výstup, svorky výstupu sú vnútri prepojené.

Môžem k nemu pripojiť modul Add-on?
Nemôžete, tento model rozhranie pre Add-on nemá.

Ako ho vrátim do továrenského nastavenia?
Pridržaním ovládacieho tlačidla na desať sekúnd.

S nulou a bez nuly, čo sa mení

Modul pracuje v oboch zapojeniach, ale nie rovnako. Toto je ten rozdiel, ktorý sa zo zoznamu parametrov vyčítať nedá.

Ostatné platí v oboch prípadoch rovnako. Maximálny výstupný výkon 200 W, napájanie 220 až 240 V pri 50 Hz, vlastná spotreba pod 1,5 W a stmievanie zostupnou hranou.
