SHELLY DALI Dimmer Gen3 Riadiaci modul svietidiel DALI s napájaním zbernice pre 5 predradníkov, WiFi, Bluetooth

Podrobný popis

Svietidlá s predradníkom DALI sa neovládajú fázou, ale správami po zbernici. Shelly DALI Dimmer Gen3 je most medzi nimi a ekosystémom Shelly, funguje ako brána medzi Shelly a sieťou svetiel DALI. Sám teda nestmieva, len posiela povely tomu, kto stmieva.

Je to pre vás?

• Áno, ak máte svietidlá s predradníkom DALI a chcete ich dostať do aplikácie Shelly alebo do systému tretej strany.
• Nie, ak chcete stmievať bežné LED alebo halogény na sieťovom napätí. Na to sú iné stmievače Shelly.
• Pozor, bez zbernice DALI nemá tento modul čo ovládať.

Hlavné vlastnosti

• riadiaca jednotka DALI v režime single master pre predradníky LED podľa časti 207
• dve zbernicové svorky D+ a D-, teda jedna zbernica DALI
• vlastné napájanie zbernice, zaručených 10 mA pre až 5 jednotiek DALI
• menovité napätie zbernice 16 V, skratový prúd pod 35 mA
• dva vstupy S1 a S2 pre vypínače alebo tlačidlá
• napájanie 110 až 240 V AC ±10 %, spotreba pod 2 W
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2, podpora KNXnet/IP
• rozmery 42 x 37 x 17 mm, hmotnosť 18 g, zelené vyhotovenie

Čo produkt dokáže

Riadiť jas pripojených predradníkov, a to ako jednu skupinu pomocou všesmerových správ. Jednotlivé svietidlá teda oddelene neovláda. Podporovaný je typ DT6, čo znamená riadenie intenzity svetla, zatiaľ čo ovládanie teploty chromatickosti podporované nie je. Nad rámec samotného stmievania ponúka nočný režim s vlastným jasom, nastavenie minimálneho a maximálneho jasu, rýchlosť prechodu pri držaní tlačidla aj čas prechodu od nuly do sto percent. K tomu 20 časových plánov, 20 webhookov a skriptovanie.

Ovládanie a komunikácia

Wi-Fi 802.11 b/g/n a Bluetooth 4.2, k tomu podpora KNXnet/IP na nasadenie v budovách. Modul vie slúžiť aj ako brána pre zariadenia BLE a ako opakovač Wi-Fi. Modul má vlastné vstavané webové rozhranie na sledovanie, ovládanie aj nastavenie. Hub potrebný nie je. Z hlasových asistentov zvláda pri Amazon Alexa ovládanie jasu a pri Google Smart Home vlastnosť Brightness. Ručne sa stmieva z jedného alebo dvoch tlačidiel na vstupoch S1 a S2.

Inštalácia a použitie

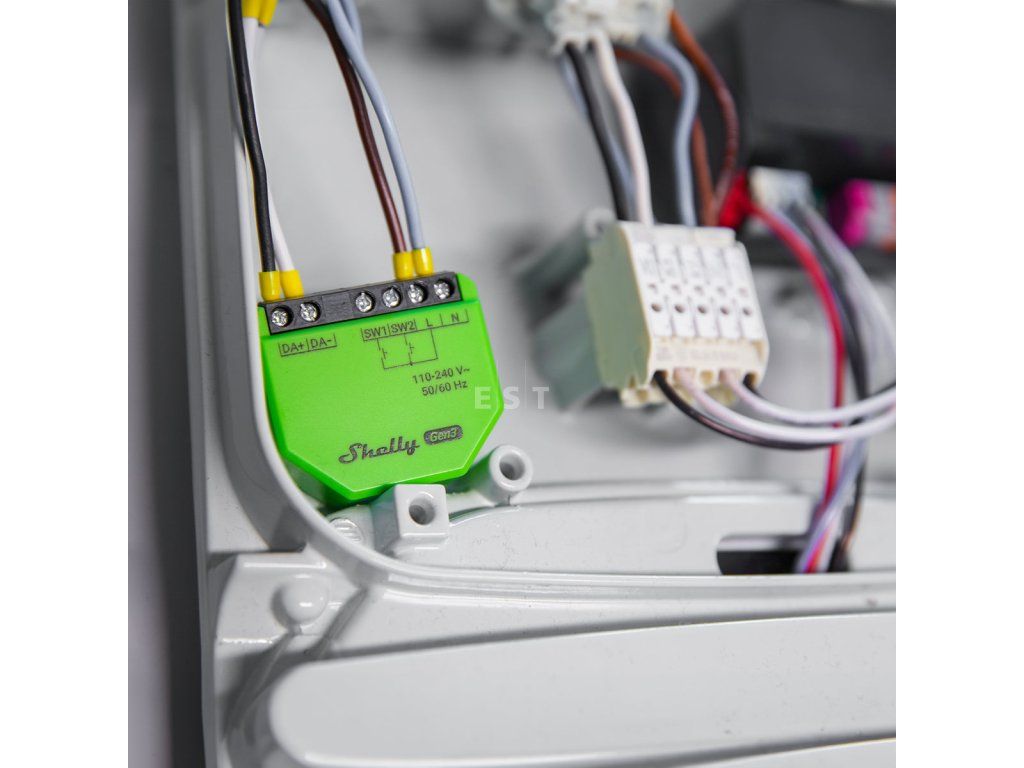

Modul sa montuje do inštalačnej krabice alebo do podhľadu. Zapojenie zverte kvalifikovanému elektrikárovi.

• fázový a neutrálny vodič na svorky L a N
• ovládacie prvky na svorky S1 a S2
• zbernica DALI na svorky D+ a D-
• vodiče s prierezom 0,5 až 1,5 mm², odizolovanie 5 až 6 mm
• skrutky svoriek doťahujte momentom najviac 0,4 Nm
• pozor na rozširujúce rozhranie, pri napájanom zariadení je na ňom vysoké napätie

Vybavenie

• Napájanie zbernice priamo z modulu. Zaručených 10 mA pri menovitých 16 V, teda samostatný napájač DALI netreba.
• Zelené puzdro 42 x 37 x 17 mm s hmotnosťou 18 g. Vojde sa do inštalačnej krabice aj nad podhľad.
• Vnútorný snímač teploty. Modul si stráži vlastné prehriatie.
• Wi-Fi aj Bluetooth 4.2. Wi-Fi do 30 m vnútri, Bluetooth do 10 m.
• Dvadsať časových plánov, dvadsať webhookov, skriptovanie a MQTT. Nie je to len stmievač, ale programovateľný uzol.
• Šifrovanie TLS 1.2. Zabezpečená komunikácia priamo v module.

Čo si ešte pripraviť

• Svietidlá alebo predradníky s rozhraním DALI. Modul riadi zbernicu DALI, na bežné stmievateľné LED nie je.
• Spočítať predradníky. ⛔ Zbernica má zaručených 10 mA, čo stačí na päť jednotiek DALI. Pri väčšej inštalácii treba samostatné napájanie zbernice.
• Nulový vodič v krabici. Výrobca uvádza, že prevádzka bez nulového vodiča možná nie je.
• Vodiče s prierezom 0,5 až 1,5 mm². Odizolovať 5 až 6 mm a dotiahnuť momentom 0,4 Nm.
• Miesto v krabici alebo nad podhľadom. Iný spôsob montáže výrobca neuvádza.
• Elektrikára. Ide o zásah do obvodu 110 až 240 V.

Kde nájde využitie

• kancelárie a zasadačky so zbernicou DALI bez ďalších riadiacich zariadení
• obchodné priestory, kde svietidlá majú predradník DALI
• podhľady, do ktorých sa modul zmestí vedľa svietidla
• prepojenie svetiel DALI s aplikáciou Shelly alebo so systémom KNX
• menšie okruhy do piatich predradníkov, kde stačí vlastné napájanie zbernice

Dôležité pred nákupom

• Bez svietidiel s predradníkom DALI modul nemá čo ovládať. Bežnú LED ani halogén na sieťovom napätí nestmieva.
• Vlastné napájanie zbernice je zaručené pre päť jednotiek DALI, samotné jednotky majú byť napájané externe.
• Všetky predradníky sú riadené ako jedna skupina. Jednotlivé svietidlá oddelene ovládať nemožno.
• Ovládanie teploty chromatickosti podporované nie je, podporovaný je typ DT6.
• Nulový vodič je potrebný, bez neho modul nepracuje.
• Na rozširujúcom rozhraní je pri napájanom module vysoké napätie.

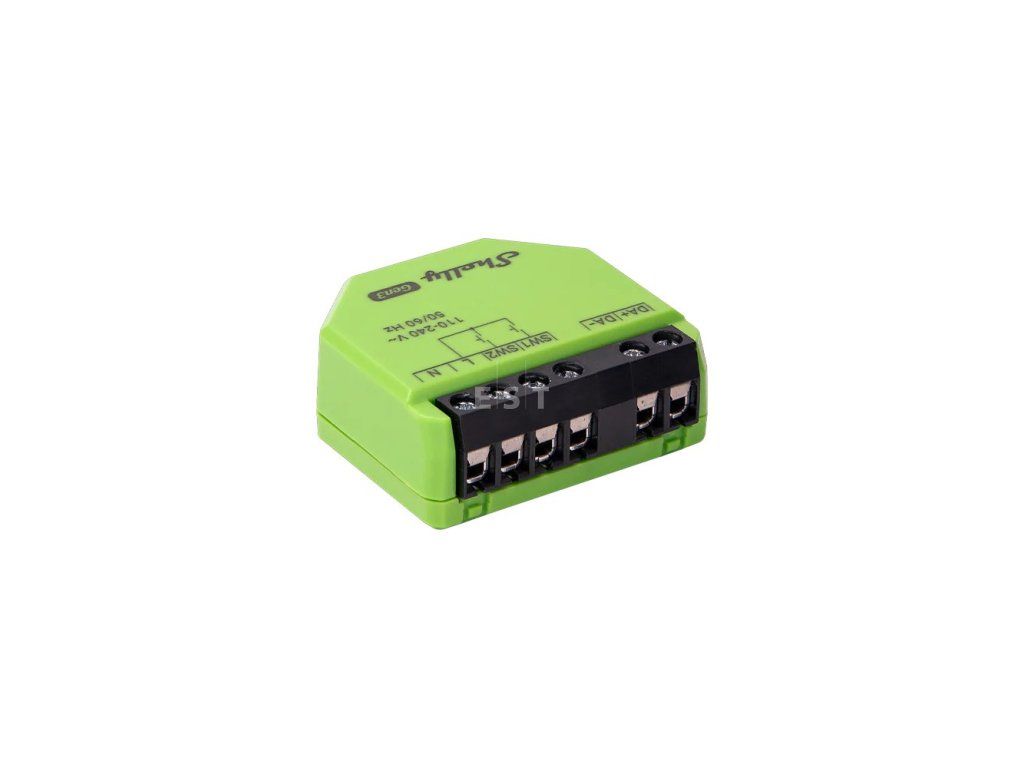

Pripojovacie svorky

Modul má dve skupiny svoriek, sieťovú stranu a zbernicu DALI. Zámena znamená poškodenie, preto sa oplatí poznať ich ešte pred otvorením krabice.

Pre všetky svorky platí prierez 0,5 až 1,5 mm², odizolovanie 5 až 6 mm a uťahovací moment 0,4 Nm. Vhodné sú plné aj lankové vodiče a vodiče s dutinkami.

Časté otázky

Koľko svietidiel k nemu pripojím?
Až päť jednotiek DALI z vlastného napájania zbernice, so zaručeným prúdom 10 mA.

Zvládne meniť teplotu bielej?
Nie. Podporovaný je typ DT6, ovládanie teploty chromatickosti podporované nie je.

Môžem ovládať každé svietidlo zvlášť?
Modul riadi všetky pripojené predradníky ako jednu skupinu pomocou všesmerových správ.

Funguje bez nulového vodiča?
Nie, nulový vodič je nutný.

Potrebujem k nemu hub?
Nie. Modul je pripravený na použitie lokálne aj na diaľku cez Shelly Smart Control alebo systémy tretích strán.

Koľko svietidiel modul utiahne

Pri zbernici DALI nerozhoduje výkon svietidiel, ale prúd, ktorý zbernica dodá riadiacim jednotkám. Tu je práve to obmedzením.

⛔ Ak má inštalácia viac než päť jednotiek DALI, modul ich sám nenapája a zbernica potrebuje vlastný napájač. Toto je najčastejší dôvod, prečo inštalácia s DALI po rozšírení prestane fungovať.
