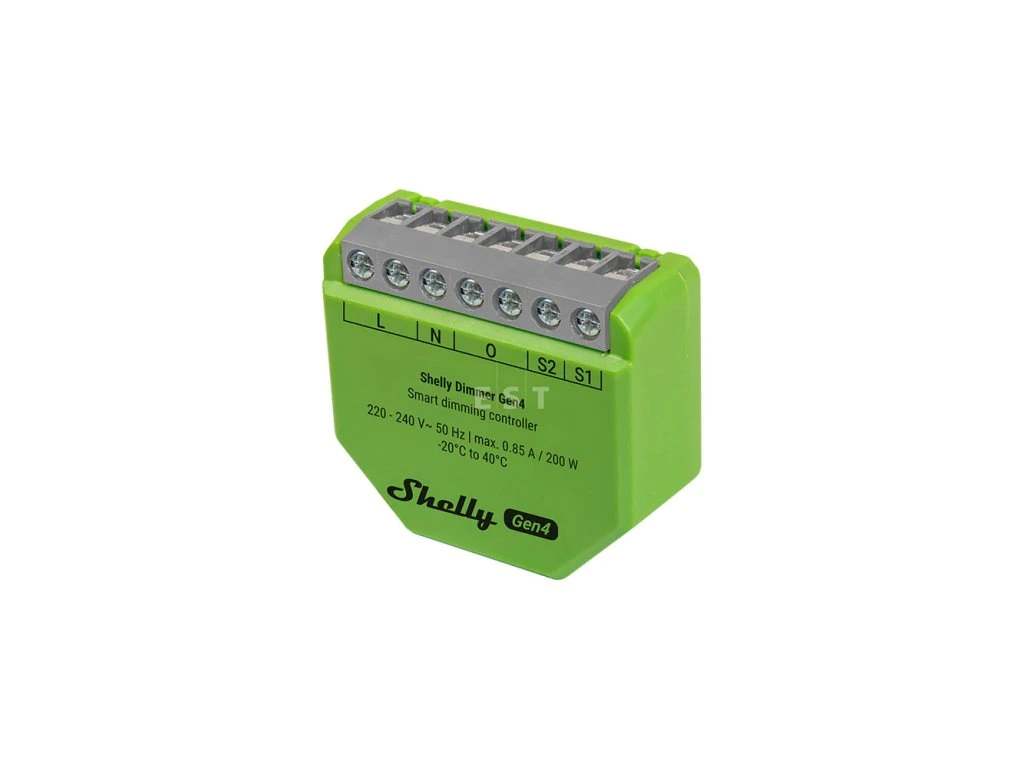

SHELLY Dimmer Gen4 Stmievací modul, WiFi, Bluetooth, Zigbee, Matter

Podrobný popis

Stmievač do krabice, ktorý sa zaobíde aj bez nulového vodiča. Shelly Dimmer Gen4 stmieva zostupnou hranou do 200 W, meria napätie aj prúd a popri Wi-Fi zvláda Zigbee a Matter. Farba lime, aby v krabici nebol na prehliadnutie.

Je to pre vás?

• Áno, ak stmievate LED, žiarovky alebo halogény v jednom okruhu.
• Áno, ak v krabici nemáte nulový vodič.
• Áno, ak chcete mať voľbu medzi Matterom a Zigbee.
• Nie, ak riadite svietidlá signálom 0-10V alebo 1-10V. Na to je Dimmer 0/1-10V PM Gen4.

Hlavné vlastnosti

• stmievanie zostupnou hranou, jeden kanál
• maximálny výstupný výkon 200 W, maximálny prúd 0,85 A
• funguje s nulovým vodičom aj bez neho
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee a Matter
• voltmeter 180 až 280 V a ampérmeter 0 až 3 A
• vnútorný teplotný snímač a ochrana proti prehriatiu aj nadprúdu
• dva vstupy S1 a S2 pre vypínače alebo tlačidlá

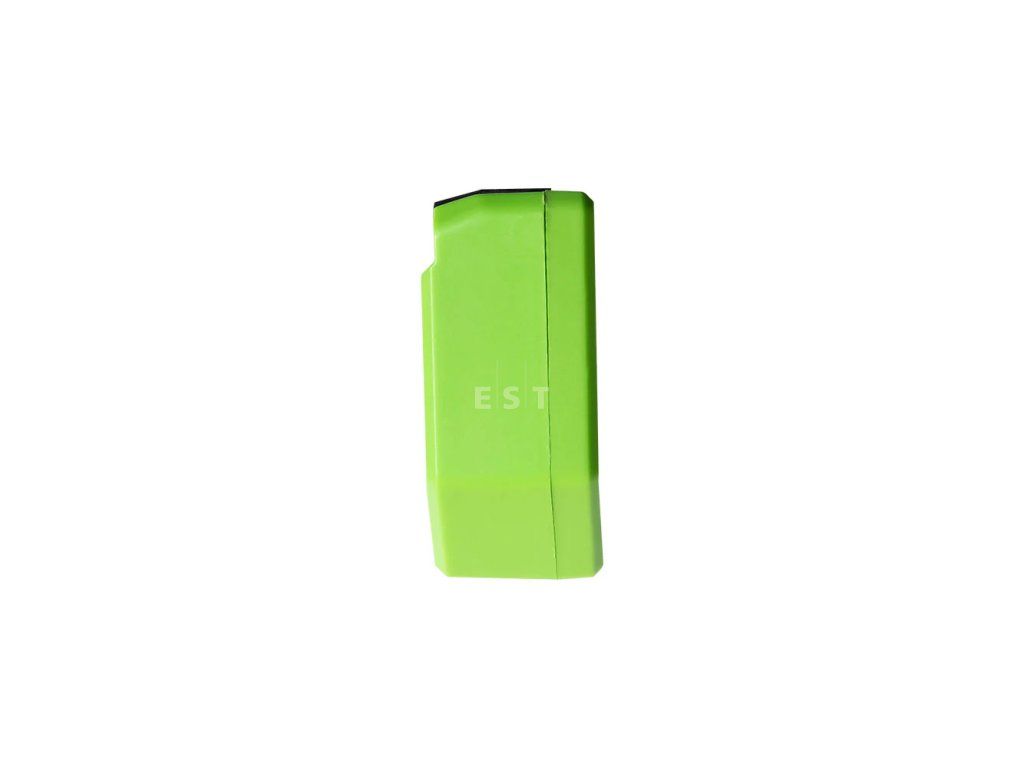

• rozmery 38,5 x 43,5 x 17 mm, hmotnosť 24,3 g

Čo produkt dokáže

Stmieva jeden svetelný okruh zostupnou hranou a poradí si s viacerými typmi záťaže. Stmievateľné LED zvládne do 150 W, klasické žiarovky a halogény do 200 W, transformátor so železným jadrom s nízkonapäťovými žiarovkami do 200 VA a stmievateľné elektronické transformátory do 200 W. Bez nulového vodiča a bez bypassu potrebuje záťaž aspoň 20 W. Meranie napätia a prúdu je presné len vtedy, keď je nulový vodič pripojený.

Ovládanie a komunikácia

Modul pracuje samostatne v miestnej sieti Wi-Fi aj cez cloud a má vstavané webové rozhranie. Na tele je jedno ovládacie tlačidlo.

• podržanie na 5 sekúnd zapne prístupový bod a Bluetooth
• podržanie na 10 sekúnd vykoná továrenský reset
• päťnásobné stlačenie prepne modul z Matteru, ktorý je predvolený, do profilu Zigbee a na tri minúty otvorí párovanie
• trojnásobné stlačenie otvorí párovanie Zigbee znovu na ďalšie tri minúty
• Wi-Fi má dosah až 30 m vnútri a 50 m vonku, Zigbee až 100 m vnútri a 300 m vonku
• dvadsať plánov, dvadsať webhookov po piatich adresách, skriptovanie a MQTT

Inštalácia a použitie

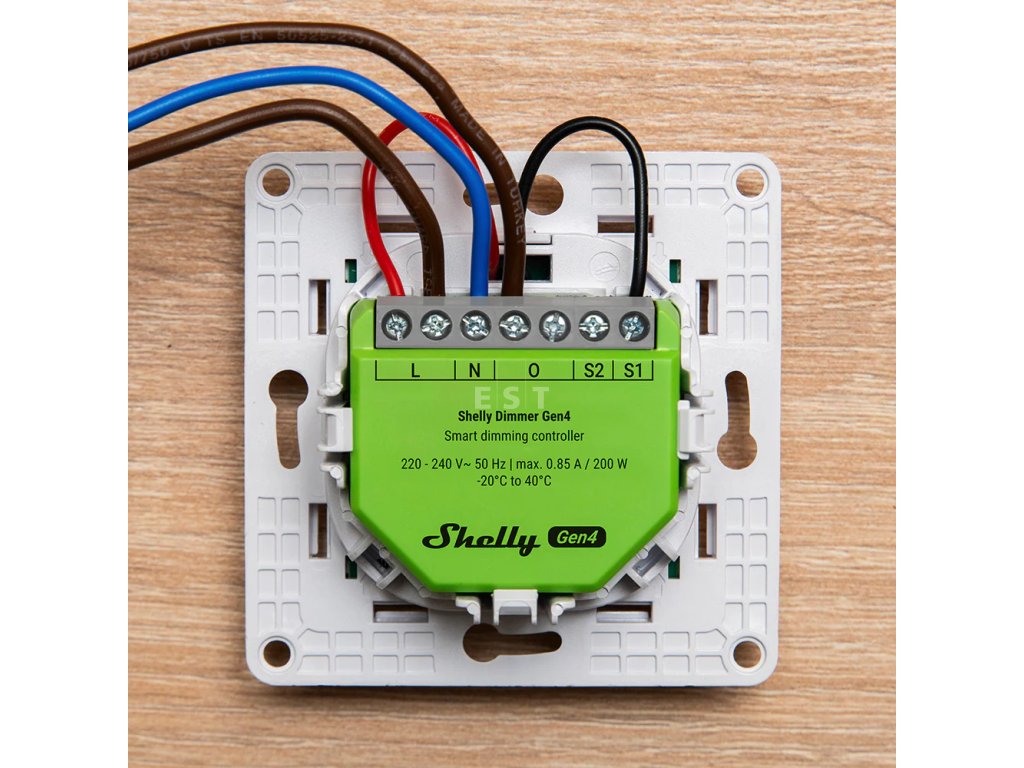

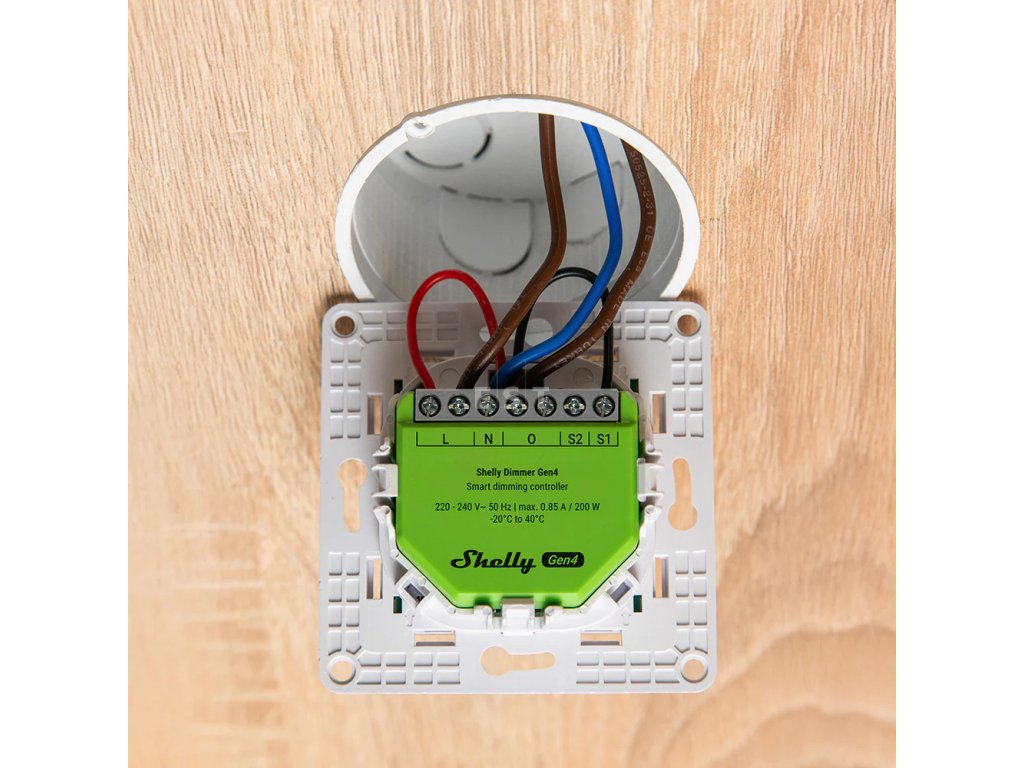

Modul sa vkladá do inštalačnej krabice za vypínač. Napájanie je 220 až 240 V~ pri 50 Hz a vlastná spotreba je pod 1,5 W. Zapojenie patrí do rúk osobe s elektrotechnickou kvalifikáciou.

• tri napájacie svorky, jedna N a dve L
• dva vnútorne prepojené výstupy O
• vypínače alebo tlačidlá na svorky S1 a S2
• vodič s prierezom 0,5 až 4 mm², plný, lanko aj s dutinkou
• odizolovanie 5 až 6 mm, uťahovací moment najviac 0,4 Nm
• vonkajšie istenie 16 A s charakteristikou B alebo C, vypínacou schopnosťou 6 kA a triedou obmedzenia energie 3

Čo si ešte pripraviť

• Bypass, ak idete bez nulového vodiča a záťaž je pod 20 W. Výrobca ho v tom prípade označuje za nutný. Pomôže aj vtedy, keď lampa po vypnutí slabo svieti.
• Istič na 16 A s charakteristikou B alebo C, vypínacou schopnosťou 6 kA a triedou obmedzenia energie 3.
• Stmievateľné svetelné zdroje. Nestmievateľná LED sa v obvode správa nepredvídateľne a stmievač ju neurobí stmievateľnou.
• Rovnaké svietidlá v skupine. Skupiny sa stmievať dajú, ale výrobca žiada, aby mali rovnakú spotrebu.
• Rozhodnutie medzi Matterom a Zigbee. Predvolený je Matter, päť stlačení tlačidla prepne do Zigbee a na tri minúty otvorí párovanie.

Kde nájde využitie

• obývačka alebo spálňa so stmievaným LED osvetlením
• rekonštrukcia, kde v krabici chýba nulový vodič
• halogénové alebo klasické žiarovkové svietidlo do 200 W
• nízkonapäťové osvetlenie s transformátorom do 200 VA
• inštalácia, ktorá prechádza na Matter alebo na Zigbee
• doplnenie existujúcich vypínačov o stmievanie

Dôležité pred nákupom

• Maximálny výstupný výkon je 200 W a maximálny prúd 0,85 A.
• Stmievateľné LED zvládne do 150 W, to je menej než pri žiarovkách a halogénoch.
• Bez nulového vodiča a bez bypassu musí mať záťaž aspoň 20 W.
• Ochrana proti prekročeniu výkonu, prepätiu a podpätiu funguje len s pripojeným nulovým vodičom, rovnako ako presné meranie.
• Rozhranie pre Add-on tento model nemá.

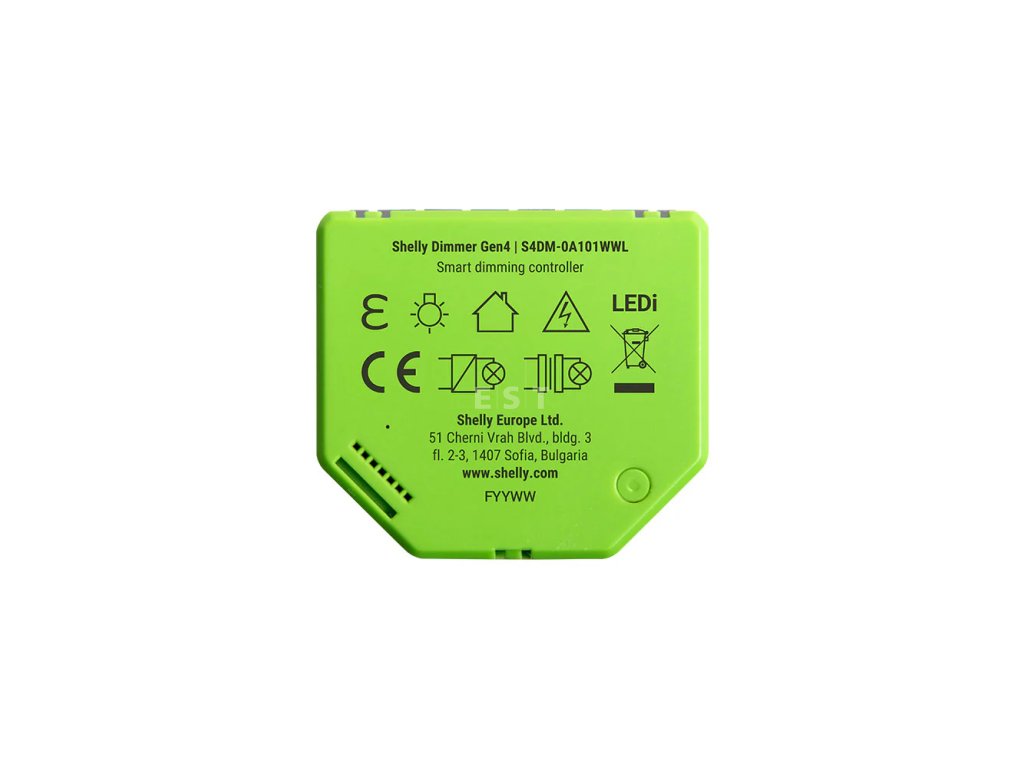

• Model je S4DM-0A101WWL. Nezameňte s Dimmer 0/1-10V PM Gen4, ktorý riadi predradník signálom.

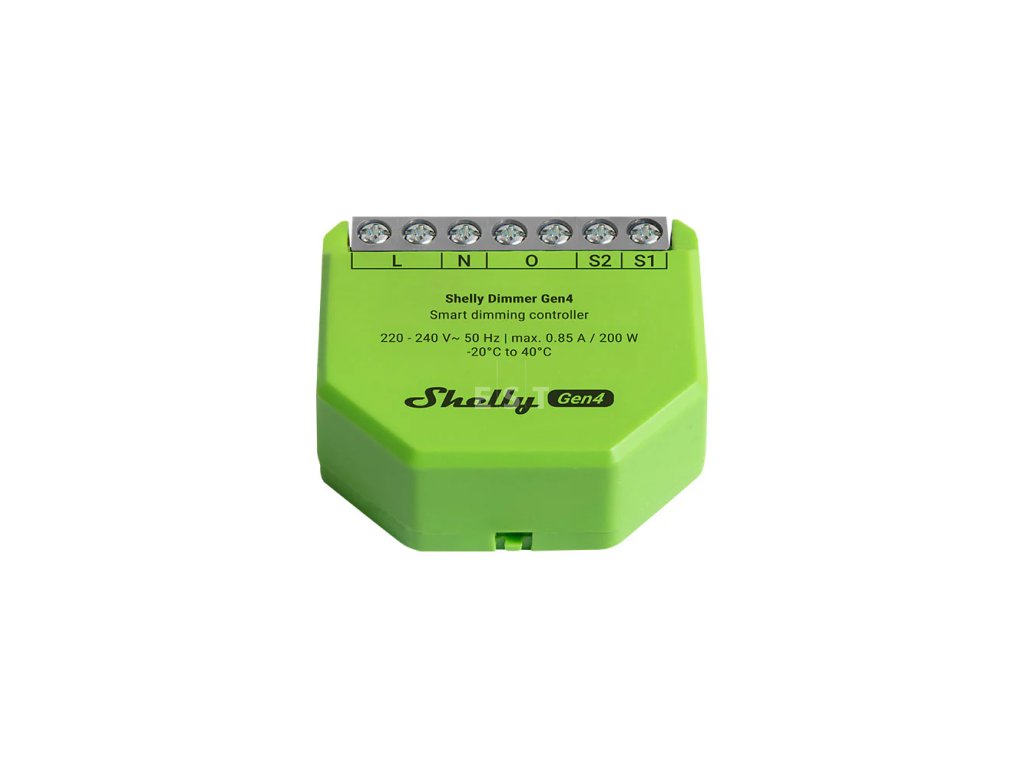

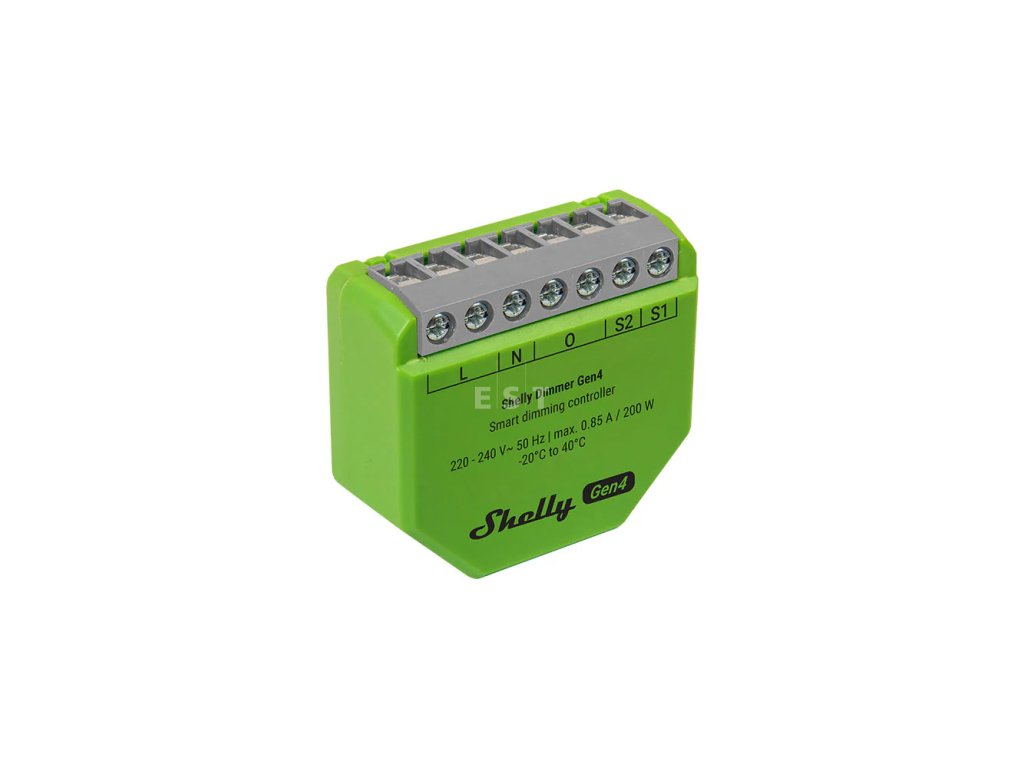

Pripojovacie svorky

Telo modulu je limetkové s čiernou potlačou, konektory sivé.

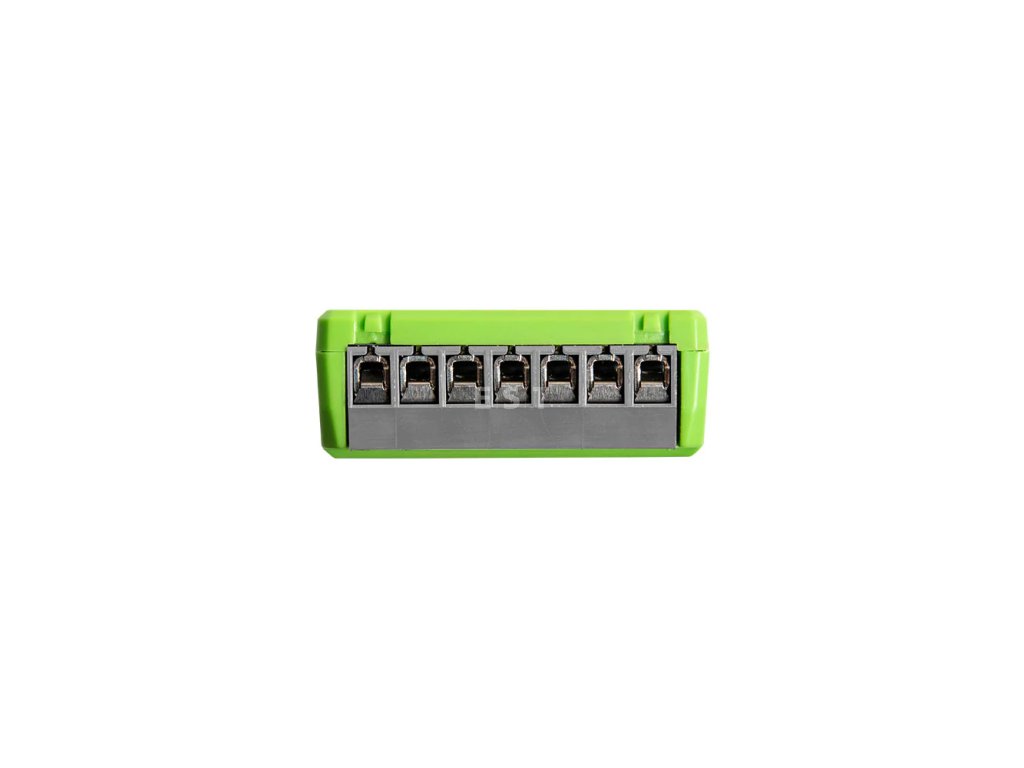

Do skrutkových svoriek patrí vodič 0,5 až 4 mm², plný, lanko aj lanko s dutinkou, uťahovací moment najviac 0,4 Nm. Odizolovaná dĺžka je 5 až 6 mm, teda kratšia než pri spínacích moduloch Shelly. Rozhranie pre prídavný modul Shelly Add-on tento stmievač nemá.

Časté otázky

Funguje bez nulového vodiča?
Áno. Bez nuly a bez bypassu však potrebuje záťaž aspoň 20 W a presné meranie ani ochrana proti prepätiu, podpätiu a prekročeniu výkonu v takom zapojení nefungujú.

Koľko unesie?
Maximálny výstupný výkon je 200 W. Pri stmievateľných LED je strop 150 W.

Aký typ stmievania používa?
Zostupnú hranu, teda trailing edge.

Ako prepnem na Zigbee?
Päťnásobným stlačením ovládacieho tlačidla. Modul sa prepne z Matteru a na tri minúty otvorí párovanie.

Môžem k nemu pripojiť Add-on?
Nemôžete, tento model rozhranie pre Add-on nemá.

S nulovým vodičom, alebo bez neho?

Modul zvládne oboje, ale nie je to rovnocenné. Toto je pri ňom hlavné rozhodnutie.

Ak nulový vodič v krabici je, priveďte ho. Modul potom chráni seba aj svietidlo v piatich smeroch namiesto jedného. Bez nuly zapájajte len vtedy, keď ju v krabici naozaj nemáte, a počítajte s Bypassom pri záťaži pod 20 W.
